Сегментная труболовка

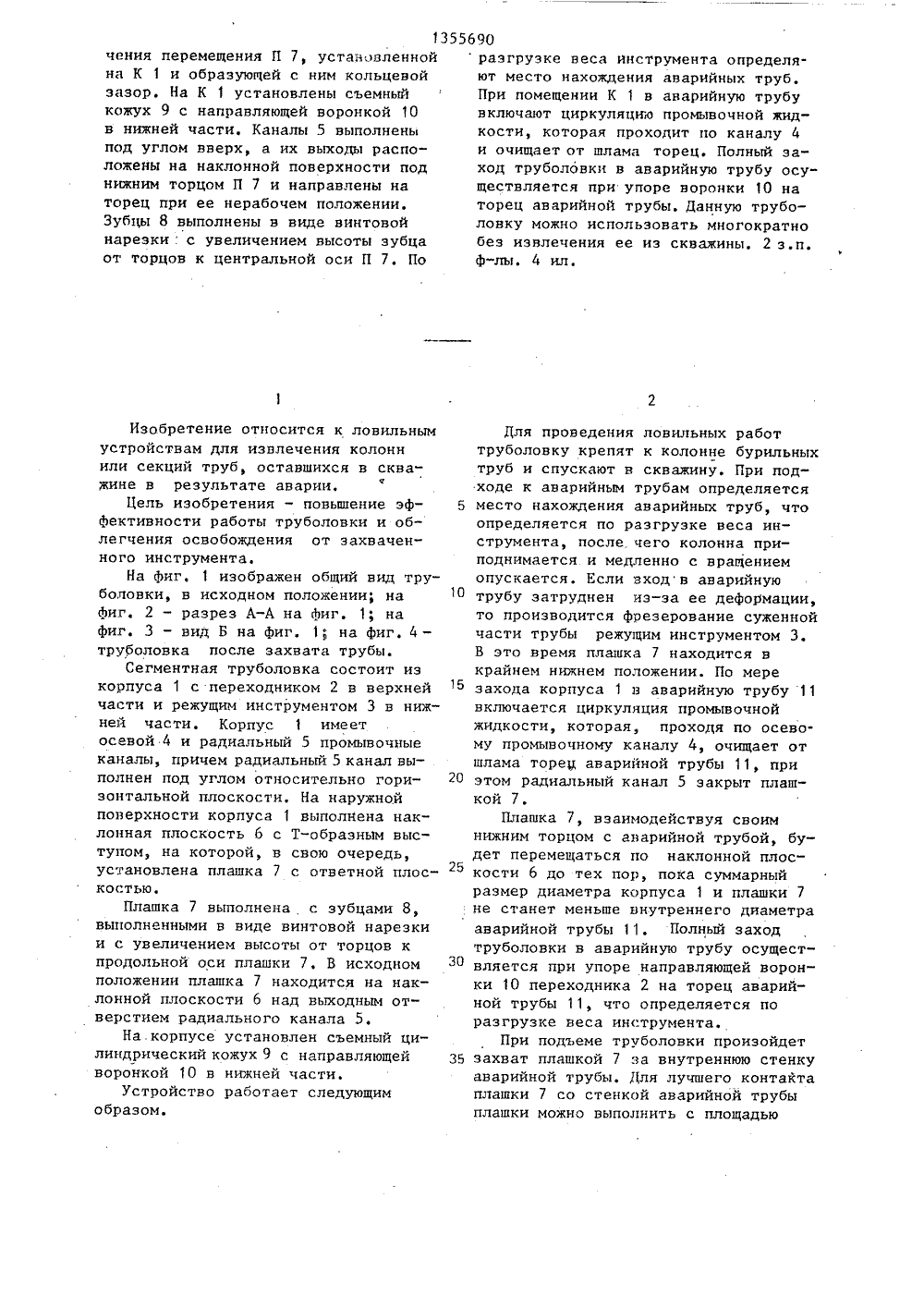

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 5 21 В 31/2 жс ОПИСАНИЕ ИЗОБРЕТЕ ЯОЗ ЗМ ффф(57) Изобретение относится к бурениюн предназначено для ловильных устройств при извлечении колонн илисекций труб, оставшихся в скважинев результате аварии. Цель изобретения - повышение эффективности работыустр-ва и облегчение освобождения отзахваченного инструмента. Труболовкасодержит корпус (К) 1 с переходником 2, с осевым 4 и радиальным 5 8 ф 44 учно-исследо разработки и промысловых трП.Шубин,Спиваковский 8.(56) У 14 с наклонным щи канала ромывочн лоскостя а плоско с ответ и 6 с Фигурнымти б установлой плоскостью А.А, Руководство по лрументам. М,: Недра,рис. 41Джафаро вильным ин 1980, с. 8 и поверхности установлен уп а наружн асти К 1 УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Всесоюзный нтельский институтэксплуатации нефт(53) 622,24517(0 Авторское свидетельство СССР 09, кл. Е 21 В 31/00, 1961выступом,ны плашки (П)зубцами 8В нижнейдля ограни 13556чения перемещения П 7, установленной на К 1 и образующей с ним кольцевой зазор. На К 1 установлены съемный кожух 9 с направляющей воронкой 10 в нижней части, Каналы 5 выполнены под углом вверх, а их выходы расположены на наклонной поверхности под нижним торцом П 7 и направлены на торец при ее нерабочем положении. Зубцы 8 выполнены в виде винтовой нарезки: с увеличением высоты зубца от торцов к центральной оси П 7. По 90разгрузке веса инструмента определяют место нахождения аварийных труб,При помещении К 1 в аварийную трубувключают циркуляцию промывочной жидкости, которая проходит по каналу 4и очищает от шлама торец. Полный заход труболовки в аварийную трубу осуществляется при упоре воронки 1 О наторец аварийной трубы. Данную труболовку можно использовать многократнобез извлечения ее из скважины. 2 з.п,ф-лы. 4 ил.35 Изобретение относится к ловильнымустройствам для извлечения колоннили секций труб, оставшихся в скважине в результате аварии,Цель изобретения - повышение эффективности работы труболовки и облегчения освобождения от захваченного инструмента,На фиг, 1 изображен общий вид трубоповки, в исходном положении; нафиг. 2 - разрез А-А на фиг. 1; нафиг. 3 - вид Б на фиг. 1 на фиг. 4 -труболовка после захвата трубы,Сегментная труболовка состоит изкорпуса 1 с переходником 2 в верхнейчасти и режущим инструментом 3 в нижней части. Корпус 1 имеетосевой 4 и радиальный 5 промывочныеканалы, причем радиальный 5 канал выполнен под углом относительно горизонтальной плоскости. На наружнойповерхности корпуса 1 выполнена наклонная плоскость 6 с Т-образным выстулом, на которой, в свою очередь,установлена плашка 7 с ответной плоскостью,Плашка 7 выполнена с зубцами 8,выполненными в виде винтовой нарезкии с увеличением высоты от торцов кпродольной оси плашки 7. В исходномположении плашка 7 находится на наклонной плоскости 6 над выходным отверстием радиального канала 5.На корпусе установлен съемный цилиндрический кожух 9 с направляющейворонкой 10 в нижней части.Устройство работает следующимобразом. 5 10 15 20 25 30 Для проведения ловильных работтруболовку крепят к колонне бурильныхтруб и спускают в скважину. При подходе к аварийным трубам определяетсяместо нахождения аварийных труб, чтоопределяется по разгрузке веса инструмента, после, чего колонна приподнимается и медленно с вращениемопускается, Если входв аварийнуютрубу затруднен иэ-за ее деформации,то производится фрезерование суженнойчасти трубы режущим инструментом 3.В это время плашка 7 находится вкрайнем нижнем положении. По мерезахода корпуса 1 в аварийную трубу 11включается циркуляция промывочнойжидкости, которая проходя по осевому промывочному каналу 4, очищает отшлама торец аварийной трубы 11, приэтом радиальный канал 5 закрыт плашкой 7,Плашка 7, взаимодействуя своимнижним торцом с аварийной трубой, будет перемещаться по наклонной плоскости 6 до тех пор, пока суммарныйразмер диаметра корпуса 1 и плашки 7не станет меньше внутреннего диаметрааварийной трубы 11. Полный заходтруболовки в аварийную трубу осуществляется при упоре направляющей воронки 10 переходника 2 на торец аварийной трубы 11, что определяется поразгрузке веса инструмента.При подъеме труболовки произойдет захват плашкой 7 за внутреннюю стенкуаварийной трубы. Для лучшего контактаплашки 7 со стенкой аварийной трубыплашки можно выполнить с площадью1355690ной трубы и позволяет многократноиспользовать ее без подъема из скважины. поперечного сечения, составляющей0,4-0,5 площади поперечного сечениякорпуса.После захвата плашкой 7 за стенкиаварийной трубы 11 производят подъемколонны, при этом осевое усилие возрастает, увеличивая радиальное усилие на стенки аварийной трубы, производят ее деформациюЕсли аварийные трубы извлечь нельзя, то производят развинчивание отдельных секций аварийных труб, илиосвобождая плашки от зацепления струбами 11 поднимают труболовку.Операцию развинчивания производятпри условии, когда усилие разгрузкине превышает усилие, необходимое длярасклинивания плашки, Развинчиваниетруб с правой соединительной резьбойосуществляют при применении колонйыс левой соединительной резьбой. Проворачивание труболовки в трубе исключается благодаря деформации аварийной трубы в месте захвата плашкой7 (фиг, 4),Освобождение плашек 7 от захватаосуществляется резкой посадкой инструмента, при этом корпус 1 перемещается вниз, освобождая плашку 7 отзахвата за стенки трубы. После этоговключается промывка, и поток жидкости, проходя по радиальному каналу5, своим гидравлическим давлением,направленным на нижний торец плашки7, удерживает ее в верхнем положении,после чего, не прекращая промывки,корпус 1 извлекают из аварийнойтрубы.Предложенная сегментная труболовкагарантирует освобождение от аварийФормула изобретения 1. Сегментная труболовка, содержащая корпус с переходником, осевым и радиальным промывочными каналами, наружными наклонными плоскостями с фигурным выступом, установленные на наклонной плоскости корпуса плашки с ответной плоскостью и зубцами на на 1 Б ружной поверхности, установленныйв нижней части корпуса упор для огра- ничения перемещения плашки, установленный на корпусе и образующий с ним кольцевой зазор съемный кожух с нап равляющей воронкой в нижней части,о т л и ч а ю щ а я с я тем, что, с целью повышения эффективности работы устройства и облегчения освобождения от захваченного инструмента, ра-;: 25 диальные промывочные каналы выполненыпод углом вверх, причем их выходы расположены на наклонной поверхности под нижним торцом плашки и направлены на последний при ее нерабочем поЗо ложении. 2. Труболовка по п. 1, о т л ич а ю щ а я с я тем, что зубцы выполнены в виде винтовой нарезки с 35увеличением высоты зуба от торцов кцентральной оси плашки. 3. Труболовка по п. 1, о т л ич а ю щ а я с я тем, что она снабже на режущим инструментом, установленным в нижней части корпуса.1355690 Составитель В. Р Техред А.Кравчук Редактор И. Сегляник орректо екма 53 аз 5757/2 Т д. 4/5 венно-полиграфическое предприятие, г. Ужгород ул, Проектна Прои ВНИИПИ Рос по делам 113035, МосквПодписнокомитета СССРи открытийская наб арственног эобретений Ж, Рауш
