Система пожарной сигнализации и управления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1351616
Авторы: Александров, Болдов, Коган
Текст

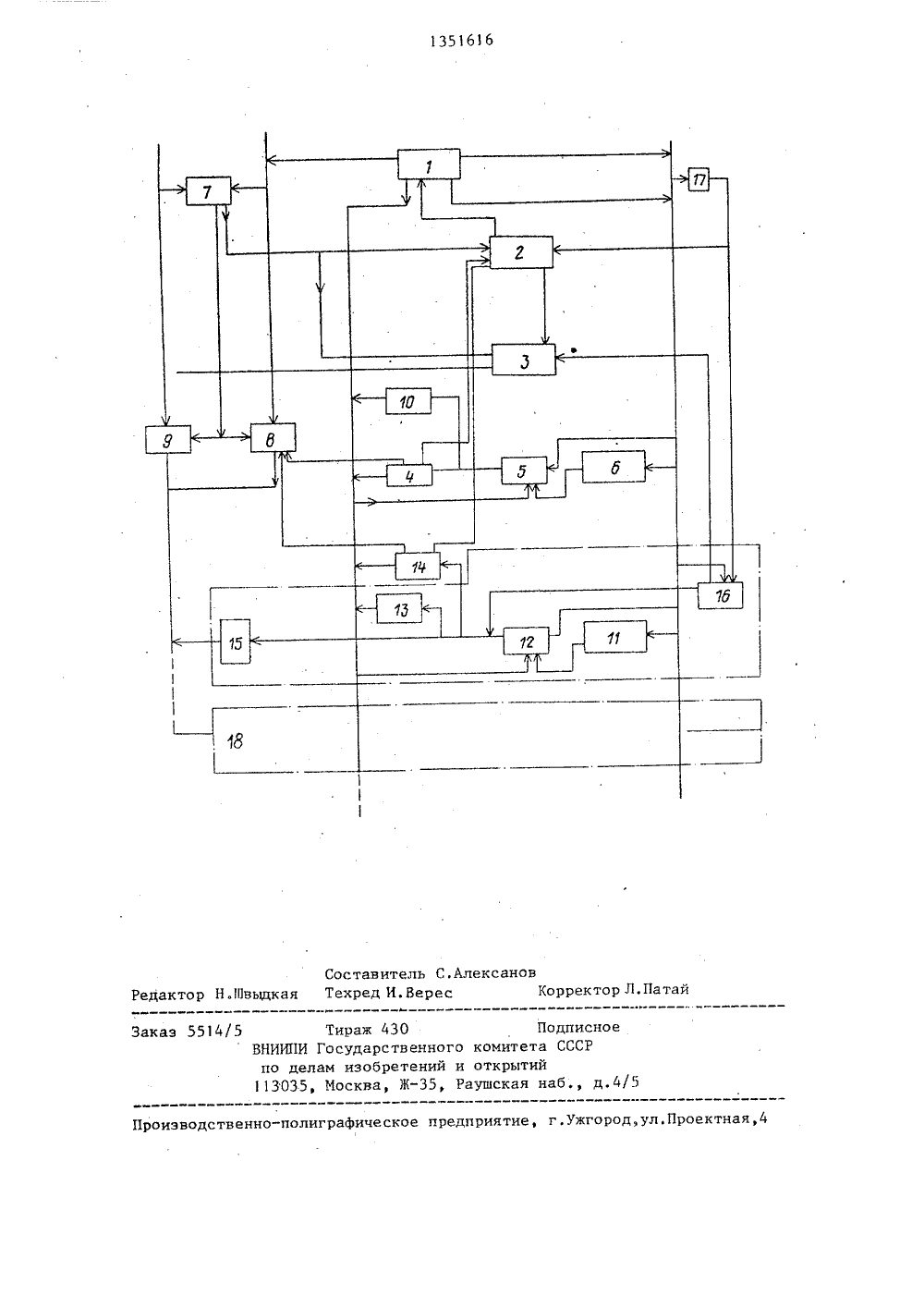

И проеки коммроект ированию жунального1 Н авто серии и ПЗ/ 1.1, ное У тики сист жиль 7 и лав рав омо /17 е архиние,(54) СИСТУПРАВЛЕНИЯ(57) Изобпожарной относится ации и уп си етени авления,нал ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Типовой проектмы незадымляемостиповышенной этажностч. У 1-АН, раздел 1,тектурно-планировочМ., 1982. ПОЖАРНОЙ СИГНЛЛИЗАЦИИ И может быть использовано при контролеза пожарным состоянием охраняемых сооружений с управлением срЕдствамипротивопожарной защиты и позволяетповысить надежность работы путем контроля за состоянием датчиков пожароопасности. Работа системы предусмотрена в режиме охраны, режиме неисправности и режиме тревоги. В каждомиз этих режимов при воздействии наодин из адресных блоков местного включения, которые соединены соответственно с входами адресных исполнительных механизмов и с блоком местногоуправления, последний включает узелместной регистрации положительногопотенциала. При этом создается цепьдля включения требуемого исполнительного механизма и для отключения блока контроля и отключения. 1 ил. С1 13516Изобретение относится к системампожарной сигнализации и управления и может быть использовано при контроле за- погарным состоянием охраняемых"сооружений с управлением средствами про. 5 тивопожарной защиты, а также может быть применено в других технологических устройствах, в которых требуется непрерывный контроль за состоянием автоматических датчиков пожаробез - опасности.Целью изобретения является повьшение надежности работы путем контроля за состоянием датчиков пожароопаснос 5На чертеже изображена блок"схема системы пожарной сигнализации и управления.Блок-схема содержит блок 1 питания низкого напряжения, блок 2 кон 20 троля и отключения, блок 3 местного управления, исполнительный общеобъектовый узел 4, общеобъектовый блок 5 управления, блок 6 общеобъектовых датчиков пожароопасности узел 7 положительного напряжения, узел 8 автоматической регистрации положительного потенциала, узел 9 местной регистрации положительного потенциала, общеобъектовый узел 10 индикации, блок 11 адресных датчиков пожароопасности, адресные блоки 12 управления, узлы 3 адресной индикации, адресный объединенный исполнительный узел 14, адресные исполнительные механизмы 5, адресные блоки 16 местного включения и блок 17 развязки управляющих сигналов, Узлы 7, 8 и 9 устройства объе- динены в общий блок 8 регистрации высокого напряжения, Блок общеобьектовой пожарной сигнализации имеет общеобъектовый исполнительный узел 4 и общеобъектовый узел 10 индикации. Блоки адресной пожарной сигнализации включают в себя узлы 13 адресной индикации и адресный объединенный исполнительный узел 14.Работа системы предусмотрена в следующих основных режимах: охраны, неисправности и тревоги (загорание- пожар).Управление устройствами системы может быть автоматическое, местное и дистанционное с пульта оператора.Блок контроля и отключения в режиме охраны и неисправности находится включенным в питающую сеть через блоки 7 и 17. Все остальные приборы сис 16темы находятся в отключенном положении, и в их цепях протекает контрольный ток в общеобъектовом 5 и адресных 12 блоках управления.Принцип работы систем заключается в следующем.В режиме неисправности при обрыве цепи или раскрытии одного датчика пожароопасности в блоке 6 или 11 адресных датчиковпожароопасности включается общеобъектовый блок или блок того адреса, где произошла неисправность. При этом включается соответствующий индикатор. Одновременно включаются олин из исполнительных общеобъектовых узлов 4 или объединенный исполнительный адресный узел 14.Через последние узлы подаются дистанционные сигналы неисправности на пункт контроляРежим тревоги возникает только в тех случаях, когда раскрываются два датчика пожароопасности, установленные в одном охраняемом помещении,При этом включается общеобъектовый 5 и адресный 12 блоки и соответственно включаются узлы исполнительный общеобъектовый 4 и объединенный исполнительный адресный 14. Своими выходными устройствами эти узлы включают узел автоматической регистрации положительного потенциала 8, включается исполнительный механизм того адреса, где произошла тревога - загорание. Узлы 4 и 14 подготавливают блок 2 контроля и отключения к отключению. Отключившийся блок создает командно-пусковой импульс в противопожарные устройства и формирует дистанционный и местный сигналы тревоги.В системе предусмотрено независимое местное управление. При воздействии на один из адресных блоков 1 б местного включения, которые соединены соответственно с входами адресных исполнительных механизмов 15 и с блоком 3 местного управления, последний включает узел местной регистрации положительного потенциала 9. При этом создается цепь для включения требуемого исполнительного механизма и другая цепь для отключения блока 2 контроля и отключения. Дальнейшее действие аналогично автоматическому режимуДистанционный режим осуществляется оператором с пульта системы. Для этого предусмотрены на каждый адрес135 ключ управления электрически связанный с блоками общеобъектового и адресных датчиков пожароопасности. В дистанционном режиме с помощью ука 5 занных ключей предусмотрены возможность вывода неисправного блока 11 датчиков пожароопасности, а также возможность производить проверку всех исполнительных приборов, участвующих в системе.Для расширения функциональных возможностей системы предусмотрена дополнительная возможность включения контактных датчиков пожароопасности с закрывающимися контактами, датчиков пожароопасности с резко изменяющими свое сопротивление электрическому току, а также ферромагнитных датчиков. 20Использование изобретения повьппает надежность работы системы пожарной сигнализации и управления. Формула изобретения 25 45 Система пожарной сигнализации и управления, содержащая блок питания низкого напряжения, соединенный выходом с выводами блока общеобъекто- З 0 вой пожарной сигнализации и блоков адресной пожарной сигнализации и связанный первым входом с выходом блока контроля и отключения, связанного первым входом с выходом блока обще- объектовой пожарной сигнализации, а вторью входом - с первым выходом блока дистанционного управления, блоки адресной пожарной сигнализации, соединенные первыми выходами с соответствующими третьими входами блока контроля и отключения, а первыми входами - с первыми выводами соответствующих адресных исполнительных механизмов, блок общеобъектовых датчиков пожароопасности и блок адресных датчиков пожароопасности, связанных первыми выводами с соответствующими выводами блока автоматического регулирования питания низкого напряжения,о т л и ч а ю -50 щ а я с я тем, что, с целью повышения наб 164дежности работы путем контроля за состоянием датчиков пожароопасности, она имеет общеобъектовый блок управления, адресные блоки управления, блок развязки управляющих сигналов, блоки местного включения и блок ре.гистрации высокого напряжения, при этом выводы блока питания низкого напряжения связаны с входом блока развязки управляющих сигналов, первыми входами блоков местного включенияпервью входом общеобъектового блока управления и первьюи входами адресных блоков управления, вторые входы которых соединены с вторыми выводами соответствующих блоков адресных датчиков пожароопасности, первые выходы блоков местного включения и выходы адресных блоков управления связаны с соответствующими входами блоков адресной пожарной Сигнализации и первыми выводами соответствующих адресных исполнительных механизмов, вторые выводы которых подключены к первому выводу блока регистрации высокого напряжения, второй вывод которого соединен с вторью вхо" дом блока питания низкого напряжения, первый выход связан с четвертью входом блока контроля и отключения, первью входом блока дистанционного управления, который вторью входом соединен с вторыми выходами блоков местного включения, связанных вторыми входами с выходом блока развязки управляющих сигналов и пятым входом блока контроля и отключения, второй выход блока дистанционного управления подключен к первому вхоцу блока регистрации высокого напряжения, вто. рые входы которого соединены с управляющими выходами блока общеобъектовой пожарной сигнализации, пРичем третьи входы общеобъектового блока управления и адресных блоков управления связаны с выходами блока питания, низкого напряжения, а выход общеобьектового блока управления подключен к входу блока общеобъектовой пожарной сигнализации.1351616 Составитель С. АлексаноРедактор Н.Швьдкая Техред И. Верес ектор Л. Патай 30 одственно-полиграфическое предприятие, г.ужгород,ул.Проектная,4 аказ 5514/ Тираж ИПИ Государ делам изоб 035, Москватвенного етений иЖ, Ра Подписноеомитета СССРткрытийушская наб., д.4
СмотретьЗаявка
3910699, 13.06.1985
УПРАВЛЕНИЕ ПО ПРОЕКТИРОВАНИЮ ЖИЛИЩНО-ГРАЖДАНСКОГО И КОММУНАЛЬНОГО СТРОИТЕЛЬСТВА "МОСПРОЕКТ-1"
КОГАН ЮРИЙ ШМУЛЕВИЧ, БОЛДОВ БОРИС МИХАЙЛОВИЧ, АЛЕКСАНДРОВ ЮРИЙ ПЕТРОВИЧ
МПК / Метки
МПК: A62C 37/04
Метки: пожарной, сигнализации
Опубликовано: 15.11.1987
