Устройство микропрограммного управления

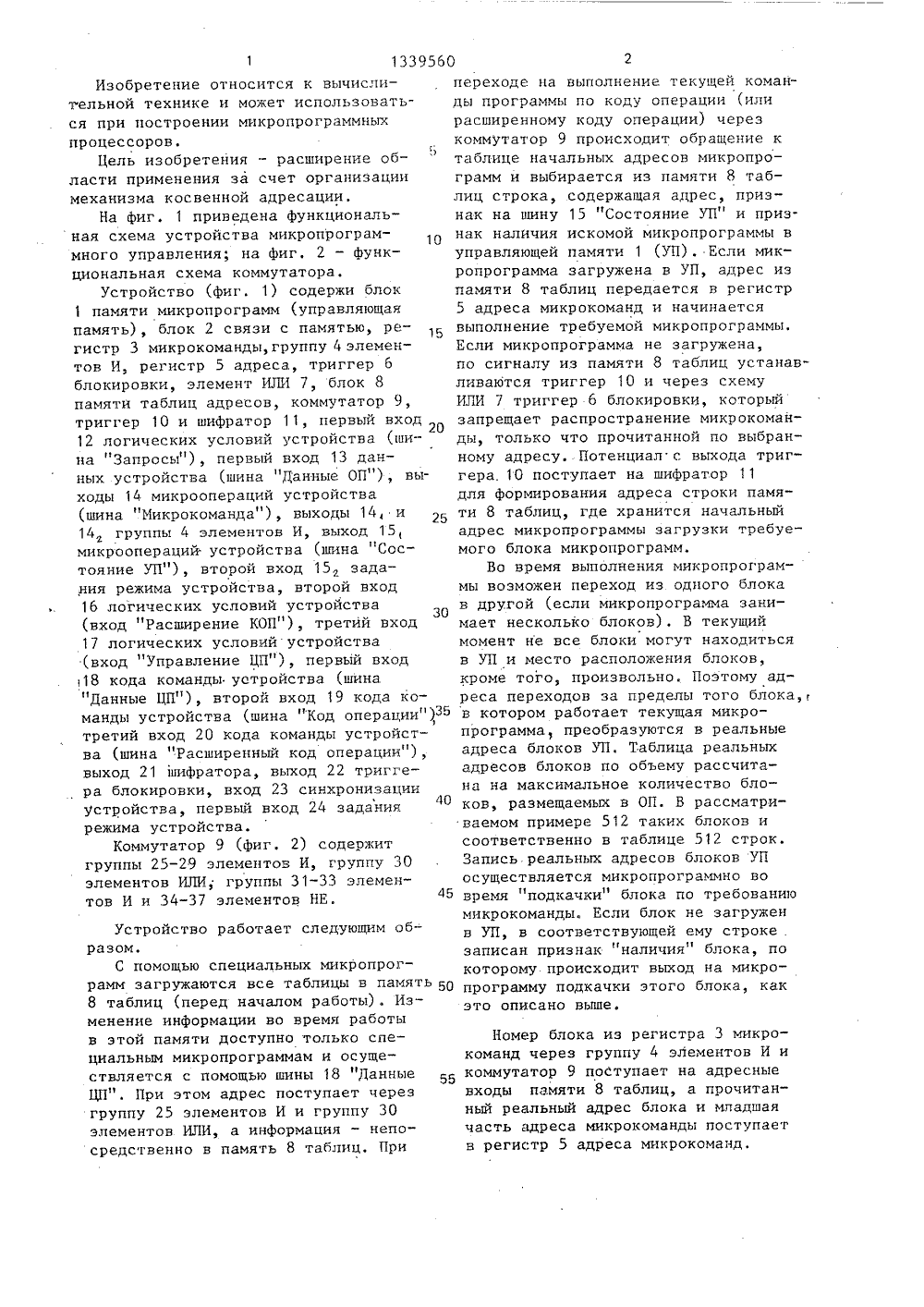

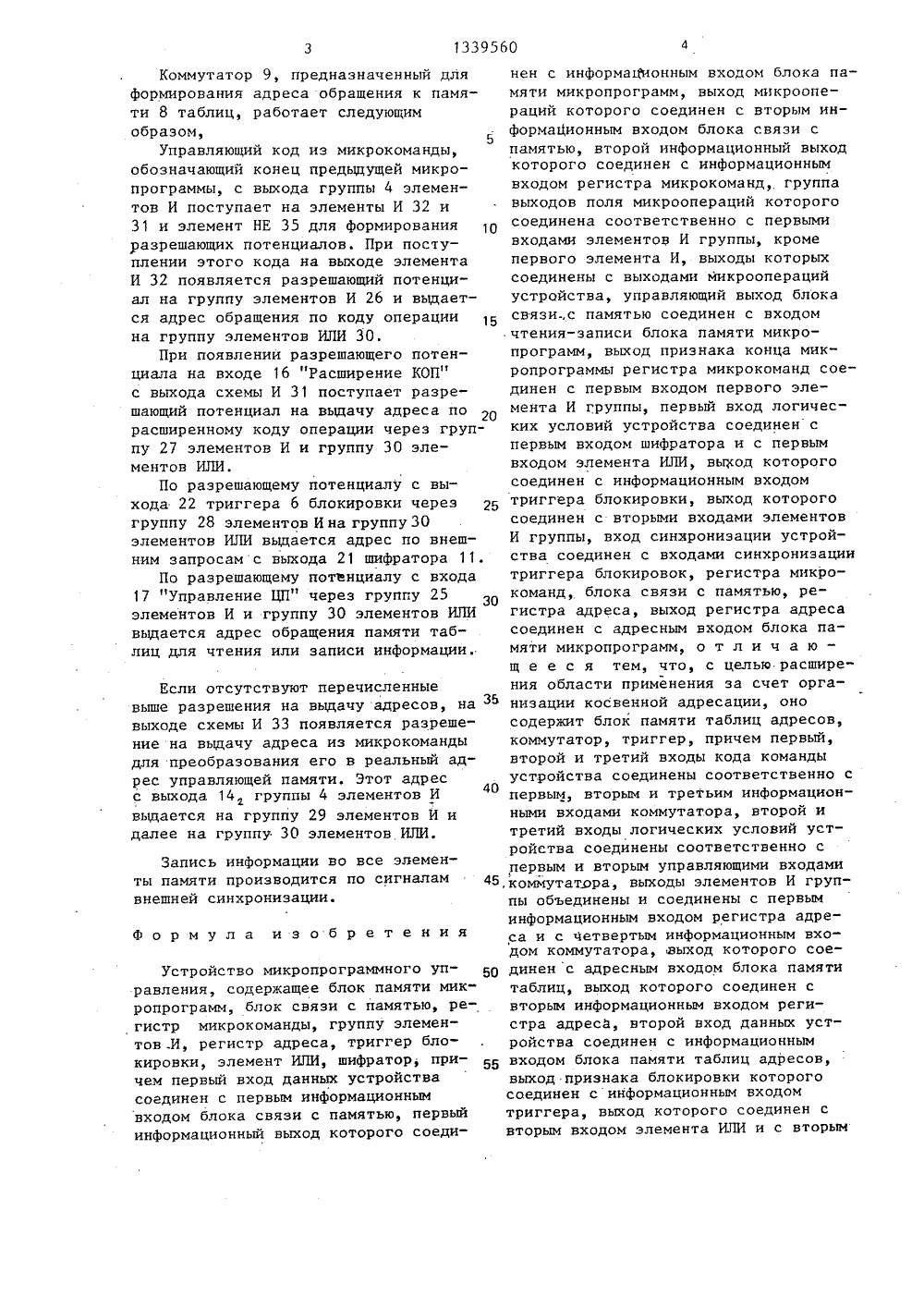

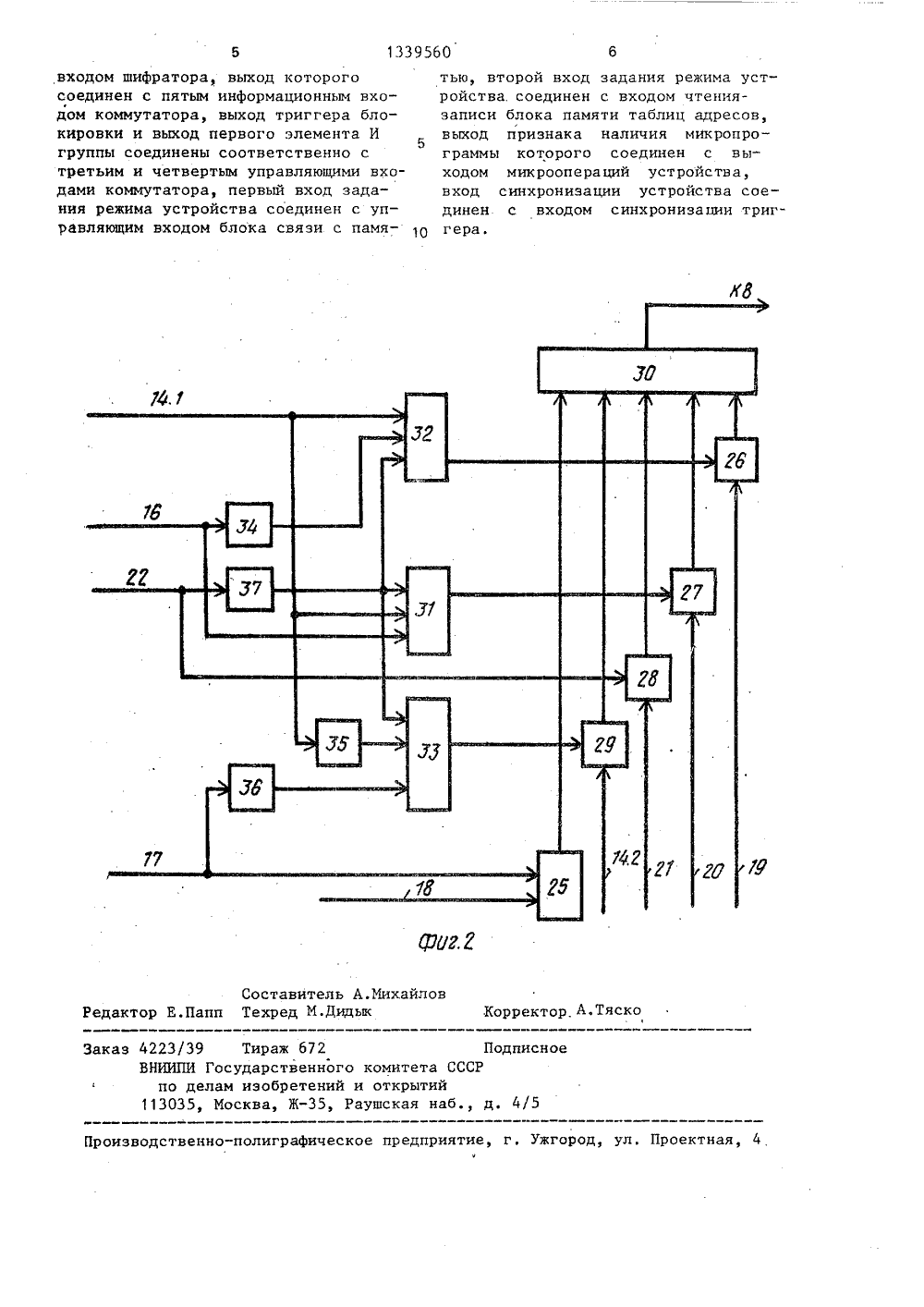

Изобретение относится к вычислительной технике и может использоваться при построении микропрограммных процессоров.5Цель изобретения - расширение области применения за счет организации механизма косвенной адресации.На фиг. 1 приведена функциональная схема устройства микропрограммного управления; на фиг. 2 - функциональная схема коммутатора.Устройство (фиг. 1) содержи блок 1 памяти микропрограмм (управляющая память), блок 2 связи с памятью, регистр 3 микрокоманды, группу 4 элементов И, регистр 5 адреса., триггер б блокировки, элемент ИЛИ 7, блок 8 памяти таблиц адресов, коммутатор 9, триггер 10 и шифратор 11, первый вход 12 логических условий устройства (шина "Запросы" ), первый вход 13 данных .устройства (шина "Данные ОП"), выходы 14 микроопераций устройства (шина "Микрокоманда"), выходы 14, и 14 группы 4 элементов И, выход 15, микроопераций устройства (шинаСостояние УП"), второй вход 15 задания режима устройства, второй вход 16 логических условий устройства (вход "Расширение КОП 1), третий вход 17 логических условий устройства (вход "Управление ЦП"), первый вход 18 кода команды устройства (шина "Данные ЦП"), второй вход 19 кода команды устройства (шина "Код операции")35 третий вход 20 кода команды устройства (шина "Расширенный код операции"), выход 21 шифратора, выход 22 триггера блокировки, вход 23 синхронизации устройства, первый вход 24 задания режима устройства.Коммутатор 9 (фиг. 2) содержит группы 25-29 элементов И, группу 30 элементов ИЛИ; группы 31-33 элементов И и 34-37 элементов НЕ.45 Устройство работает следующим образом.С помощью специальных микропрограмм загружаются все таблицы в память 5 О 8 таблиц (перед началом работы). Изменение информации во время работы в этой памяти доступно только специальным микропрограммам и осуществляется с помощью шины 18 "Данные ЦП". При этом адрес поступает через группу 25 элементов И и группу 30 элементов ИЛИ, а информация - непосредственно в память 8 таблиц, При переходе на выполнение текущей команды программы по коду операции (или расширенному коду операции) через коммутатор 9 происходит обращение к таблице начальных адресов микропрограмм и выбирается из памяти 8 таблиц строка, содержащая адрес, признак на шину 15 "Состояние УП" и признак наличия искомой микропрограммы в управляющей памяти 1 (УП). Если микропрограмма загружена в УП, адрес из памяти 8 таблиц передается в регистр 5 адреса микрокоманд и начинается выполнение требуемой микропрограммы. Если микропрограмма не загружена, по сигналу из памяти 8 таблиц устанавливаются триггер 10 и через схему ИЛИ 7 триггер 6 блокировки, который запрещает распространение микрокоманды, только что прочитанной по выбранному адресу Потенциал с выхода триггера, 10 поступает на шифратор 11 для формирования адреса строки памяти 8 таблиц, где хранится начальный адрес микропрограммы загрузки требуемого блока микропрограмм.Во время выполнения микропрограммы возможен переход из одного блока в другой (если микропрограмма занимает несколько блоков). В текущий момент не все блоки могут находиться в УП и место расположения блоков, кроме того, произвольно. Поэтому адреса переходов за пределы того блока, в котором работает текущая микропрограмма, преобразуются в реальные адреса блоков УП. Таблица реальных адресов блоков по объему рассчитана на максимальное количество блоков, размещаемых в ОП. В рассматриваемом примере 512 таких блоков и соответственно в таблице 512 строк. Запись реальных адресов блоков УП осуществляется микропрограммно во время "подкачки" блока по требованию микрокоманды. Если блок не загружен в УП, в соответствующей ему строке . записан признак "наличия" блока, по которому происходит выход на микропрограмму подкачки этого блока, как это описано вышее. Номер блока из регистра 3 микро- команд через группу 4 элементов И и коммутатор 9 поступает на адресные входы памяти 8 таблиц, а прочитанный реальный адрес блока и младшая часть адреса микрокоманды поступает в регистр 5 адреса микрокоманд.1339560 Коммутатор 9, предназначенный дляформирования адреса обращения к памяти 8 таблиц, работает следующимобразом,5Управляющий код из микрокоманды,обозначающий конец предыдущей микропрограммы, с выхода группы 4 элементов И поступает на элементы И 32 и31 и элемент НЕ 35 для формирования 10разрешающих потенциалов. При поступлении этого кода на выходе элементаИ 32 появляется разрешающий потенциал на группу элементов И 26 и выдается адрес обращения по коду операциина группу элементов ИЛИ 30.При появлении разрешающего потенциала на входе 16 "Расширение КОП"с выхода схемы И 31 поступает разрешающий потенциал на выдачу адреса порасширенному коду операции через группу 2 элементов И и группу 30 элементов ИЛИ.По разрешающему потенциалу с выхода 22 триггера 6 блокировки через 25группу 28 элементов И на группу 30элементов ИЛИ выдается адрес по внешним запросам с выхода 21 шифратора 11.По разрешающему потенциалу с входа17 "Управление ЦП" через групгу 25элементов И и группу 30 элементов ИЛИвыдается адрес обращения памяти таблиц для чтения или записи информации. 45 Если отсутствуют перечисленные вьппе разрешения на выдачу адресов, на З 6 выходе схемы И 33 появляется разрешение на выдачу адреса из микрокоманды для преобразования его в реальный адрес управляющей памяти, Этот адрес с выхода 14 группы 4 элементов И выдается на группу 29 элементов И и далее на группу 30 элементов ИЛИ. Запись информации во все элементы памяти производится по сигналам внешней синхронизации. Формула изобретенияУстройство микропрограммного управления, содержащее блок памяти микропрограмм, блок связи с памятью, Регистр микрокоманды, группу элементов .И, регистр адреса, триггер блокировки, элемент ИЛИ, шифратор, причем первый вход данных устройства соединен с первым информационным входом блока связи с памятью, первый информационный выход которого соединен с информационным входом блока памяти микропрограмм, выход микроопераций которого соединен с вторым информационным входом блока связи спамятью, второй информационный выходкоторого соединен с информационнымвходом регистра микрокоманд, группавыходов поля микроопераций которогосоединена соответственно с первымивходами элементов И группы, кромепервого элемента И, выходы которыхсоединены с выходами микрооперацийустройства, управляющий выход блокасвязи.,с памятью соединен с входомчтения-записи блока памяти микропрограмм, выход признака конца микропрограммы регистра микрокоманд соединен с первым входом первого элемента И группы, первый вход логических условий устройства соединен спервым входом шифратора и с первымвходом элемента ИЛИ, вьцод которогосоединен с информационным входомтриггера блокировки, выход которогосоединен с вторыми входами элементовИ группы, вход синхронизации устройства соединен с входами синхронизациитриггера блокировок, регистра микро- команд, блока связи с памятью, регистра адреса, выход регистра адресасоединен с адресным входом блока памяти микропрограмм, о т л и ч а ю - щ е е с я тем, что, с целью расширения области применения за счет организации косвенной адресации, оно содержит блок памяти таблиц адресов, коммутатор, триггер, причем первый, второй и третий входы кода команды устройства соединены соответственно с первым, вторым и третьим информационными входами коммутатора, второй и третий входы логических условий устройства соединены соответственно с первым и вторым управляющими входами коммутатора, выходы элементов И группы объединены и соединены с первым информационным входом регистра адреса и с четвертым информационным входом коммутатора, выход которого соединен с адресным входом блока памяти таблиц, выход которого соединен с вторым информационным входом регистра адреса, второй вход данных устройства соединен с информационным входом блока памяти таблиц адресов, выход признака блокировки которого соединен с информационным входом триггера, выход которого соединен с вторым входом элемента ИЛИ и с вторым5 1339560 6 тью, второй вход задания режима устройства, соединен с входом чтения- записи блока памяти таблиц адресов, 6выход признака наличия микропро - граммы которого соединен с выходом микроопераций устройства, вход синхронизации устройства соединен с входом синхронизации триггера. Составитель А.Михайлоапп Техред М.Дидык Корректор. А.Тяско Редакт аказ 422ВН дписн Тираж 672 ударственн изобретен сква, Житета СССРкрытийкая наб., д. 4/5 ИИПИ Гпо дел3035,о к ии и РаПроизводственно-полиграфическое предприятие входом шифратора, выход которогосоединен с пятым информационным входом коммутатора, выход триггера блокировки и выход первого элемента Игруппы соединены соответственно стретьим и четвертым управляющими входами коммутатора, первый вход задания режима устройства соединен с управляющим входом блока связи с памяУжгород, ул. Проектная, 4
