Устройство для формирования цифровых последовательностей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1339539
Авторы: Пахарин, Чернориз, Ядрошникова
Текст

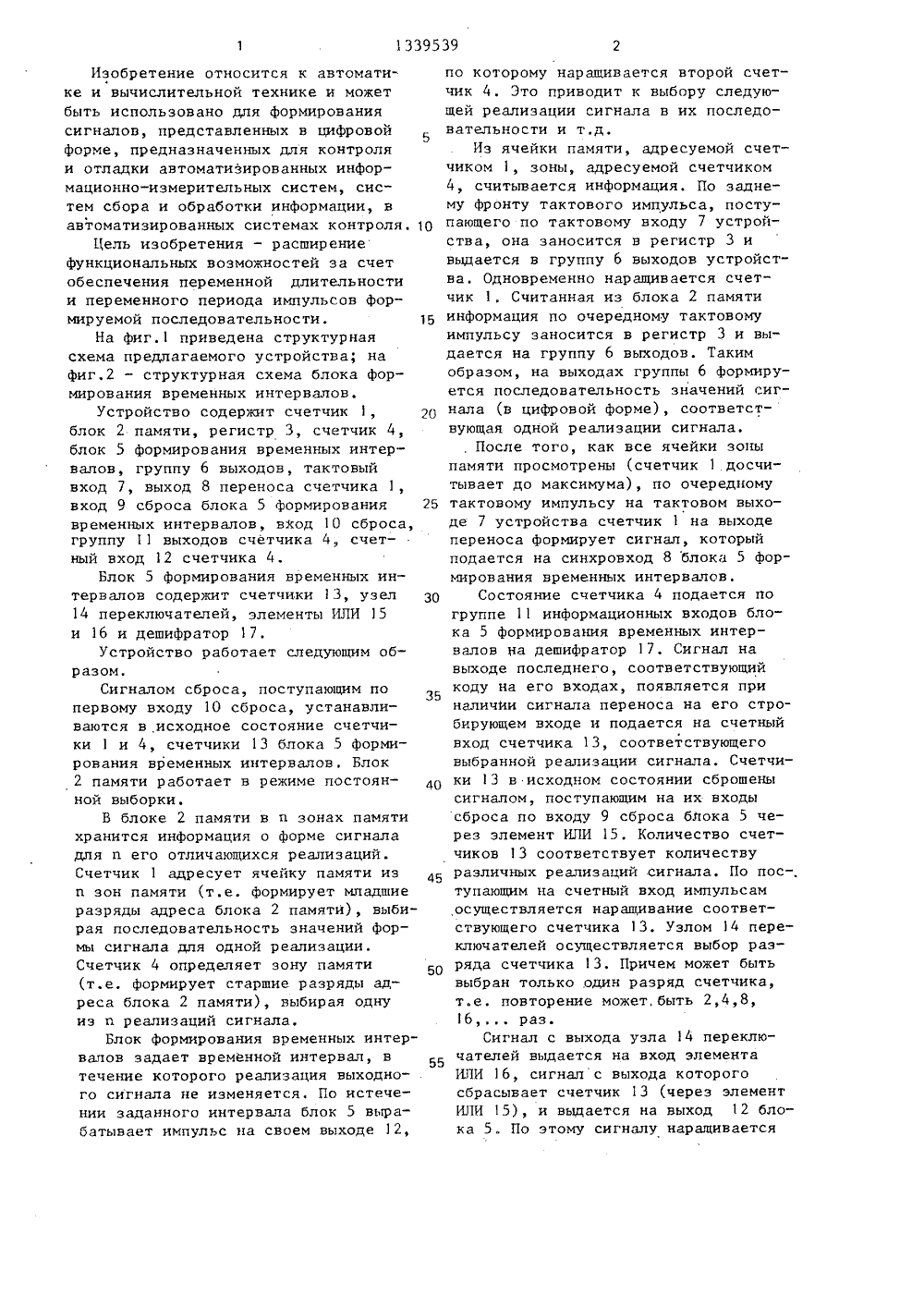

(191 И 1 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ АНИЕ ИЗОБРЕТЕН ВИДЕТЕЛ ВТОРСКО 24-2 У 35А. В . Чернориэ арин,никова 88.8) ое свидетельство С С 06 Г 1/02, 198 щА В 4404644,/02, 1983.(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯЦИФРОВЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ(57) Изобретение относится к автоматике и вычислительной технике и может быть использовано для формирования сигналов, представленных в цифровой форме, предназначенных для контроля и отладки автоматизированных(21) 396146 (22) 09.10. (46) 23.09. (72) А,И,Па и Н,М,Ядрош (53) 681.3( (56) Авторс9 763879, кПатент Скл. С 06 Р информационно-измерительных систем.Отличительной особенностью устройства является то, что оно обеспечиваетформирование последовательности видоизменяющихся реализаций сигнала,представленного в цифровой форме, сбыстропеременными значениями формысигнала в каждой реализации. Целью изобретения является расширение функциональных возможностей за счет обеспечения переменной длительности и переменного периода импульсов формируемой последовательности. Поставленная цель достигается за счет введе.ния блока 5, формирования временных интервалов, котбрый содержит счетчики 13, узел 14 переключателей, элементы ИЛИ 15, 16, дешифратор 17.1 з.п. ф-лы, 2 ил.20 Изобретение относится к автоматике и вычислительной технике и можетбыть использовано для формированиясигналов, представленных в цифровойформе, предназначенных для контроляи отладки автоматизированных информационно-измерительных систем, систем сбора и обработки информации, вавтоматизированных системах контроля. 10Цель изобретения - расширениефункциональных возможностей за счетобеспечения переменной длительностии переменного периода импульсов формируемой последовательности. 15На фиг.1 приведена структурнаясхема предлагаемого устройства; нафиг.2 - структурная схема блока формирования временных интервалов.Устройство содержит счетчик 1,блок 2 памяти, регистр 3, счетчик 4,блок 5 Формирования временных интервалов, группу 6 выходов, тактовыйвход 7, выход 8 переноса счетчика 1,вход 9 сброса блока 5 Формирования 25временных интервалов, вход 10 сброса,группу 11 выходов счетчика 4, счетный вход 12 счетчика 4,Блок 5 формирования временных интервалов содержит счетчики 13, узел14 переключателей, элементы ИЛИ 15и 16 и дешифратор 17,Устройство работает следующим образом,Сигналом сброса, поступающим попервому входу 10 сброса, устанавливаются в исходное состояние счетчики 1 и 4, счетчики 13 блока 5 формирования временных интервалов. Блок2 памяти работает в режиме постоянной выборки.В блоке 2 памяти в и зонах памятихранится информация о форме сигналадля и его отличающихся реализаций.Счетчик 1 адресует ячейку памяти из 45и зон памяти (т.е. формирует младшиеразряды адреса блока 2 памяти), выбирая последовательность значений формы сигнала для одной реализации.Счетчик 4 определяет зону памяти(т.е. формирует старшие разряды адреса блока 2 памяти), выбирая однуиз и реализаций сигнала.Блок Формирования временных интервалов задает временной интервал, втечение которого реализация выходного сигнала не изменяется. По истечении заданного интервала блок 5 вырабатывает импульс на своем выходе 12,по которому наращивается второй счетчик 4, Это приводит к выбору следующей реализации сигнала в их последовательности и т.д.Из ячейки памяти, адресуемой счетчиком 1, зоны, адресуемой счетчиком 4, считывается информация. По заднему фронту тактового импульса, поступающего по тактовому входу 7 устройства, она заносится в регистр 3 и выдается в группу 6 выходов устройства. Одновременно наращивается счетчик 1, Считанная из блока 2 памяти информация по очередному тактовому импульсу заносится в регистр 3 и выдается на группу 6 выходов. Таким образом, на выходах группы 6 формируется последовательность значений сигнала (в цифровой форме), соответствующая одной реализации сигнала., После того, как все ячейки зоны памяти просмотрены (счетчик 1 досчитывает до максимума), по очередному тактовому импульсу на тактовом выходе 7 устройства. счетчик 1 на выходе переноса формирует сигнал, который подается на синхровход 8 блока 5 формирования временных интервалов.Состояние счетчика 4 подается по группе 11 информационных входов блока 5 формирования временных интервалов на дешифратор 17. Сигнал на выходе последнего, соответствующий коду на его входах, появляется при налични сигнала переноса на его стробирующем входе и подается на счетный вход счетчика 13, соответствующего выбранной реализации сигнала. Счетчики 13 в исходном состоянии сброшены сигналом, поступающим на их входы сброса по входу 9 сброса бпока 5 через элемент ИЛИ 15. Количество счетчиков 13 соответствует количеству различных реализаций сигнала. По пос-, тупающим на счетный вход импульсам осуществляется наращивание соответствующего счетчика 13. Узлом 14 переключателей осуществляется выбор разряда счетчика 13. Причем может быть выбран только один разряд счетчика, т.е, повторение может, быть 2,4,8,16, раз.Сигнал с выхода узла 14 переключателей выдается на вход элемента ИЛИ 16, сигнал с выхода которого сбрасывает счетчик 13 (через элемент ИЛИ 15), и выдается на выход 12 блока 5 По этому сигналу наращиваетсясостояние счетчика 4, что приводит к смене зоны блока 2 памяти и к изменению реализации выходного сигнала. При этом дешифратором 17 выбирается5 следующий счетчик 13, который наращивается до состояния, заданного узлом 14 переключателей.Выходной сигнал устройства задержан на один такт относительно импульсной последовательности на тактовом входе 7. При значение сигнала в соседних выборках может быть задано произвольно в пределах, определяемых разрядностью блока 2 памяти и ре гистра 3, что позволяет формировать быстропеременный (в каждой выборке) сигнал в каждой его реализации.Формула изобретения 201, Устройство для формирования цифровых последовательностей, содержащее два счетчика, .блок памяти и регистр, причем группа выходов разря дов первого счетчика соединена с первой группой адресных входов блока памяти, выходы которого соединены с информационными входами регистра, группа выходов разрядов которого яв ляется группой информационных выходов устройства, о т л и ч а ю щ е ес я тем, что, с целью расширения функциональных возможностей за счет обеспечения переменной длительности и переменного периода импульсов формируемой последовательности, в устройство введены блок формирования временных интервалов, причем тактовый вход устройства соединен со счет ным входом первого счетчика и с входом разрешения записи регистра, входсброса устройства соединен с входомсброса первого счетчика, с входомсброса второго счетчика и с входомсброса блока формирования временныхинтервалов, выход переноса первогосчетчика соединен с синхровходом блока формирования временных интервалов,выход которого соединен со счетнымвходом второго счетчика, группа разрядных выходов которого соединена свторой группой адресных входов блокапамяти и с группой информационныхвходов блока формирования временныхинтервалов.2. Устройство по п.1, о т л и - ч а ю щ е е с я тем, что блок формирования временных интервалов содержит дешифратор, два элемента ИЛИ и и счетчиков (где и - число выходов дешифратора), узел переключателей, причем синхровход блока формирования временных интервалов соединен со стробирующим входом дешифратора, группа информационных входов которого является группой информационных входов блока, выходы дешифратора с первого по п-й соединены соответственно со счетными входами счетчиков, с первого по и-й входы сброса которых объединены и подключены к выходу первого элемента ИЛИ, первый вход которого является входом сброса блока, выходы разрядов счетчиков соединены с входами узла переключателей, выходы которого соединены с входами второго элемента ИЛИ, выход которого соединен с вторым входом первого элемента ИЛИ и является выходом блока.1339539 Фиа 1 Составитель Н.ТороповаТехред М.Ходанич Корректор А,Обручар Редактор И.Горная Тираж 672 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий1)3035, Москва, Ж, Раушская наб., д. 4/5 Заказ 4222/38 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3961463, 09.10.1985
ПРЕДПРИЯТИЕ ПЯ Г-4746
ПАХАРИН АЛЕКСАНДР ИВАНОВИЧ, ЧЕРНОРИЗ АНАТОЛИЙ ВАСИЛЬЕВИЧ, ЯДРОШНИКОВА НИНА МИХАЙЛОВНА
МПК / Метки
МПК: G06F 1/04
Метки: последовательностей, формирования, цифровых
Опубликовано: 23.09.1987
