Способ копирования фазовых микроизображений

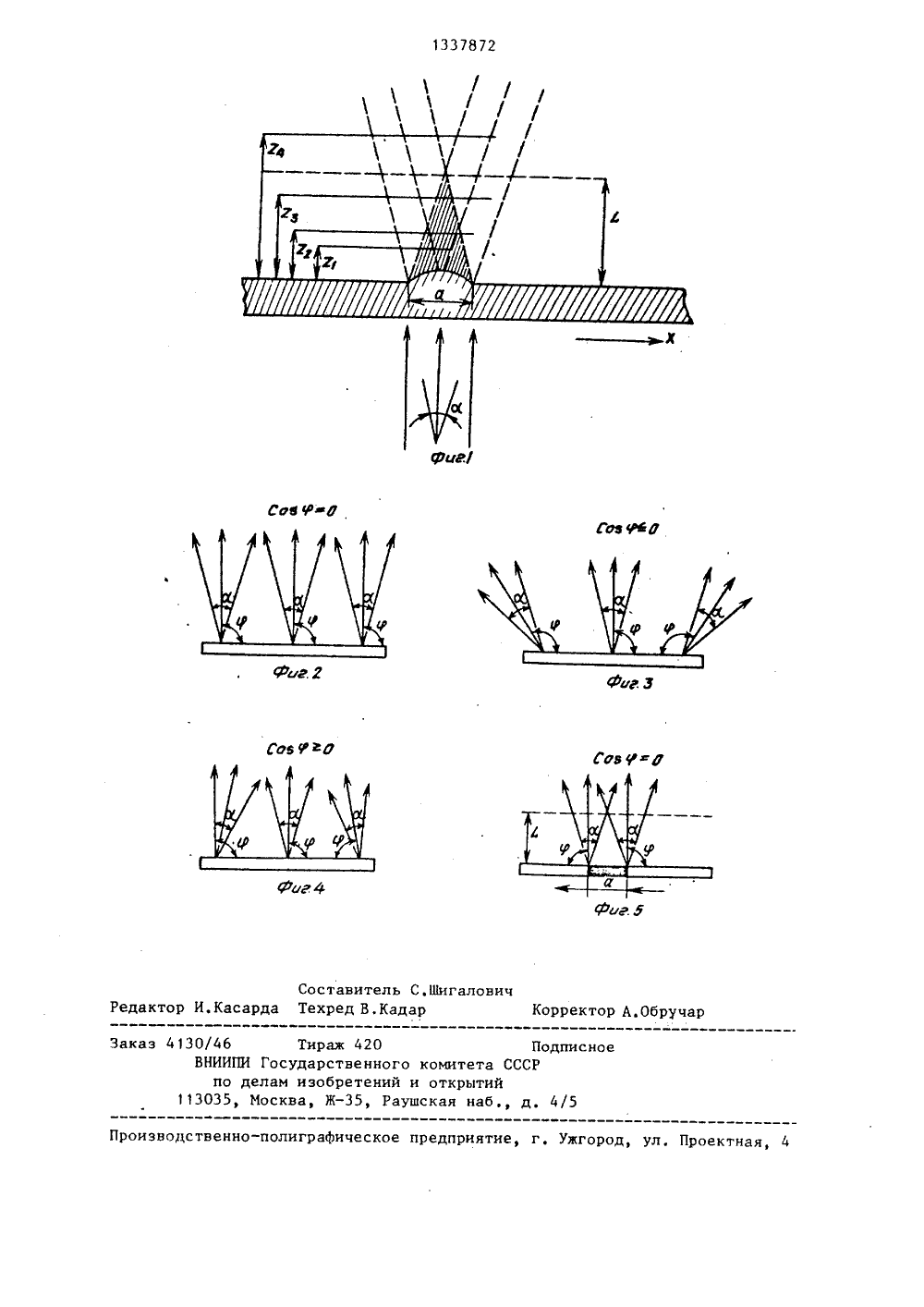

вое расхождределах О,толщиние0,070,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ПИСАНИЕ ИЗОБР ВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) СПОСОБ КОПИРОВАНИЯ ФАЗОВЫХ МИКРОИЗОБРАЖЕНИЙ(57) Изобретение относится к микрофильмированию и позволяет повыситькачество копирования путем снижения геометрических искажений изобра женияРасполагают носитель фазовог микроизображения и светочувствитель ный материал с зазором друг к другу Просвечивают их изотропным световым потоком с угловым расхождением с Выбор интервала значений А обусловлен исключением существенного возрастания времени экспонирования и получения иэображения с малым контрастом с размытыми и нерезкими краями, Носитель фазового микроизображения может быть выполнен из слоев10 15 20 25 30 35 40 45 50 Изобретение относится к оптическому приборостроению, а именно к микРофильмированию,Цель изобретения - повьппение качества путем снижения геометрическихискажений иэображения.На фиг. 1 изображен элемент фазового штрихового микроизображения; нафиг, 2-4 - схемы вариантов освещенияносителя с фазовыми микроизображениями, соответственно параллельным,расходящимся и сходящимся пучкамисветового потока с апертурным угломна фиг. 5 - схема освещения элемента фазового микроизображения параллельным пучком светового излучения с апертурным углом А,Сущность способа заключается вследующем.Располагают носитель фазового микроиэображения и светочувствительныйматериал с зазором друг относительнодруга. В качестве носителя используют фототермопластический слой заданной толщины с записанным на нем рельефным иэображением, в котором ширинафазовых штрихов а лежит в пределах10-30 мкм.В качестве регистрирующего материала при копировании используют,например везикулярную пленку с заданным коэффициентом контрастности 2 - 3,Для образования иэображения с про -екционной оптической плотностью 1,01,25 Б просвечивают носитель и светочувствительный материал источникомсвета - ртутной лампой с экспозицией 400 мДж/м.Рельефное фазовое изображение записывается либо в виде бугорков колоколообразного профиля, каждый изкоторых представляет собой выпуклуюмикролинзу с линейным размером ааи числовой апертурой - 0,1-0,2,где Г - фокусное расстояние микролинзы, либо в виде канавок, каждаяиз которых представляет собой отрицательную микролинзу с близкими параметрами,Копирование производится при различной угловой апертуре освещающегопотокаот 0,01 до 0,10 рад, чтодостигается изменением расстояния отисточника света до плоскости копирования. Зазор при копировании 2обеспечивается лавсановой прокладкой обычно составляет 100 мкм и определяется расстоянием 1. от плоскости фазового микроизображения, на котором располагается плоскость, запределами которой световые лучи, идущие с краев штриха с фоновых участков, засвечивают иэображение, формируемое в фокальной плоскости микролинзы (фиг, 1).На фиг. 1 также показано иэображение светлой полоски в фокальнойплоскости для различных значенийфокусного расстояния выпуклой микролинзы на расстояниях 2, 2, 2,2 при угловом расхождении просвечивающего светового потока 4 Заштрихована зона теки, на которую не попадают лучи с фоновых участков, иконтраст формируемой микролинзойсветлой полоски в фокальной плоскости максимален,При освещении бугоркового фазового изображения фазовые штрихи копируются как темные линии на светломфоне и ширина их возрастает с увеличением 4 При изменении (, к краямдиапазона (0,01-0,1 рад) как в сторону уменьшения, так и увеличения ухудшается качество копии, поскольку, воапервых, с уменьшением с. до 0,1 возрастают геометрические искажения в передаче ширины штриха, во-вторых, существенно возрастает время экспонирования (5 мин), что недопустимо при использовании в качестве светочувствительного материала везикулярных пленок из-эа существенного снижения оптической плотности изображеа ния. С увеличением 1 до 0 5 - контУ раст и оптическая плотность копируемых линий снижает четкость изображеания. Если 10,5 - , как это имеет место для тонких фазовых штрихов (10 мкм), происходит их уширение и они воспроизводятся с очень малыми контрастом 0,2 Б) с размытыми и нерезкими краями,При копировании бугорковых фазовых микроизображений с форматных фототермопластических носителей (микрофиш) для получения качественных копий с искажением геометрических размеров,не влияющих существенно на читабельность текста, апертура освещающегопучка должна лежать в районе+ 0,2 - . При этом для реальной угловой апертуры микролинз в фазовом5фототермопластическом микроизображении обеспечивается от реальных лампдостаточный световой поток для экспонирования высококонтрастных материалов со светочувствительным слоемна основе диазосоединений. Контрастмикроизображений на копии в середине укаэанного диапазона составляет 1 Б.Канавочное фазовое микроизображение копируется в виде негативногомикроизображения, так как микролинзыотклоняют проходящий световой потокза пределы фазового штриха. Отклоненные световые лучи создают вокругштриха более черную (на 0,3 Б) окантовку, ширина которой зависит от углового расхождения 4. светового потока, Чем больше 1 , тем меньше по высоте конус тени, а следовательно, 25меньше зазор 2 копирования и большевероятность засветки рядом расположенных штрихов,Так при 1 = 0,12 рад на копии светлые штрихи шириной20 мкм окруженытемной полосой шириной 12-15 мкм,что ограничивает минимальное расстояние, на котором может находитьсясоседний элемент изображения, При 724заданном зазоре 2 связана с изменением угла падения Ь 1 соотношениемЕ ддГ =д х,которое накладывает ограничения на допустимое изменение угла падения лучей просвечивающего светового потока от центра к краям копируемой зоны. Выполнение условия для сходи- мости или расходимости освещающего потока позволяет по всему копирующему полю сохранить пропорции в кадре, что повышает качество копий.гформула изобретения1. Способ копирования фазовых микроизображений, заключающийся в том, что световым потоком просвечивают в зоне копирования расположенные с зазором друг к другу носитель фазового микроизображения и светочувствительный материал, с т л и - ч а ю щ и й с я тем, что, с целью повышения качества путем снижения геометрических искажений изображения, носитель фазового микроизображения и светочувствительный материал просвечивают изотропным световым потоком с угловым расхождениемудовлетворяющим условиеа, а0 1 - -сГ -- Гних элементов и ухудшается качество копии. С уменьшениемвозрастает диапазон зазоров копирования, сужается ширина темной окантовки, но возрастает время экспонирования, аапри с. ( 0 1 - возникают дополниУтельно дифракционные явления, что существенно искажает края штрихов 40 45 на копии, Изменение угла падения потока где- угол падения потока на оригинал в центре кадра;9 - угол падения потока на оригинал на краях кадра, обусловливает нарастание с удалением от центра смещения Ьх штрихов к периферии н зависимости ст величины зазора 2 между фототермопластическим и везикулярным слоями, При этом величина допустимого смещения Ь х при 50 40 5 - возникает засветка сосед 9 агде -- числовая апертура микролинэЕв микроизображении,при этом изменение угла падения ь 1 лучей светового потока в зоне копирования не превышает значенияДХь / (агср -где дХ - допустимое смещение изображения линии микроизображения на светочувствительном материале;2 - величина зазора между носителем фазового микроизображения и светочувствительным материалом.2, Способ по п, 1, о т л и ч а ю - щ и й с я тем, что носитель фазового микроиэображения выполнен в виде слоев фототермопластического материала толщиной 2-10 мкм и при просвечивании световымпотоком его угловое расхождение лежит в пределах 0,015 0,070 рад,1337872 Сиб УО Фир 3 Сов У Фиг Ф Составитель С,ШигаловичРедактор И.Касарда Техред В,Кадар Обру рек писно ка Производственно-полиграФическое предприятие, г, Ужгород, ул, Проектна 130/46 Тираж 420 ВНИИПИ Государственног по делам изобретений 113035, Москва, Ж, Ра/) / ( ( комитета СССР открытий ская наб., д, 4/
