Узел соединения штамподержателя с шаботом молота

Номер патента: 1333466

Авторы: Воронцова, Иванов, Ураков, Храмой

ZIP архив

Текст

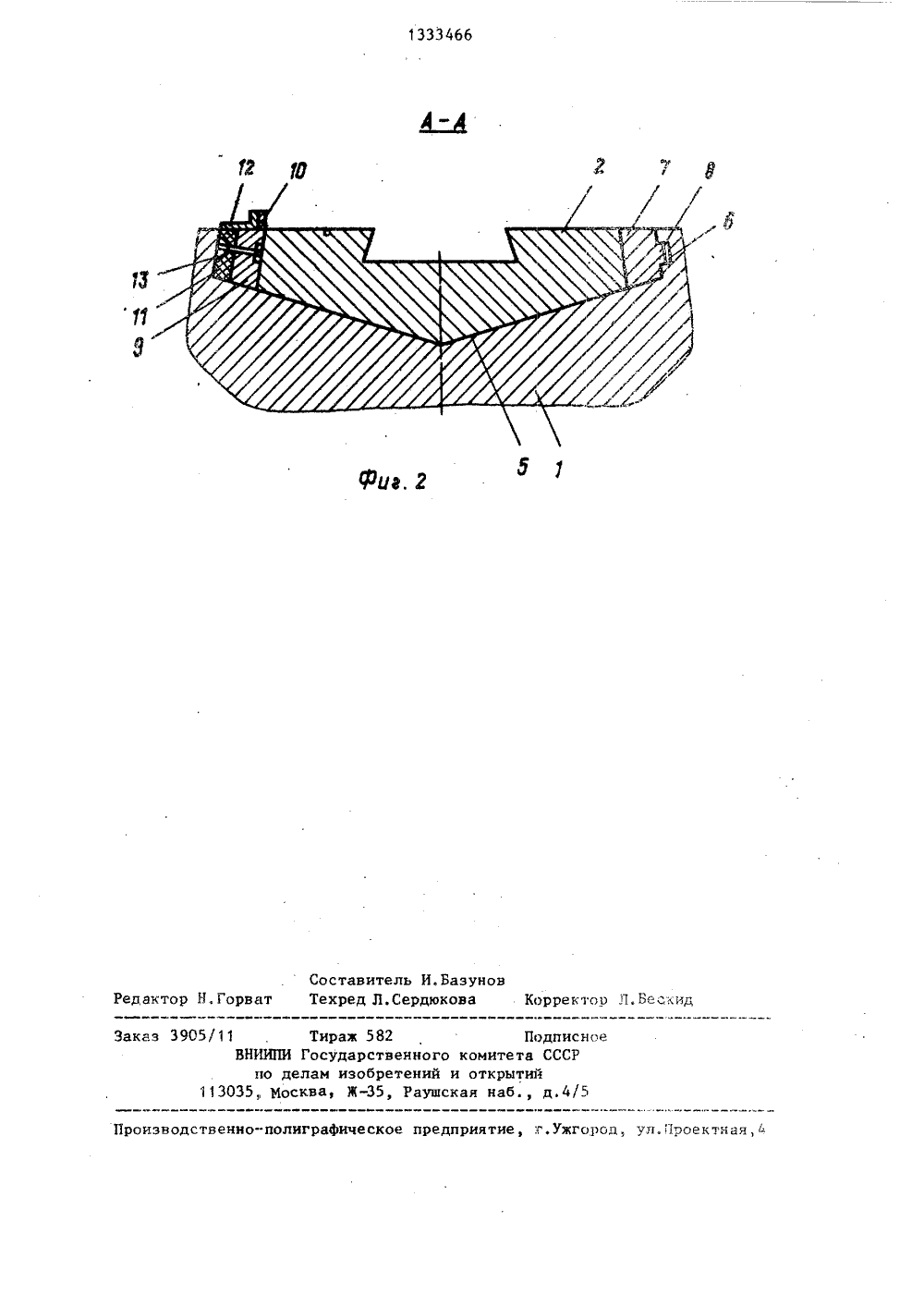

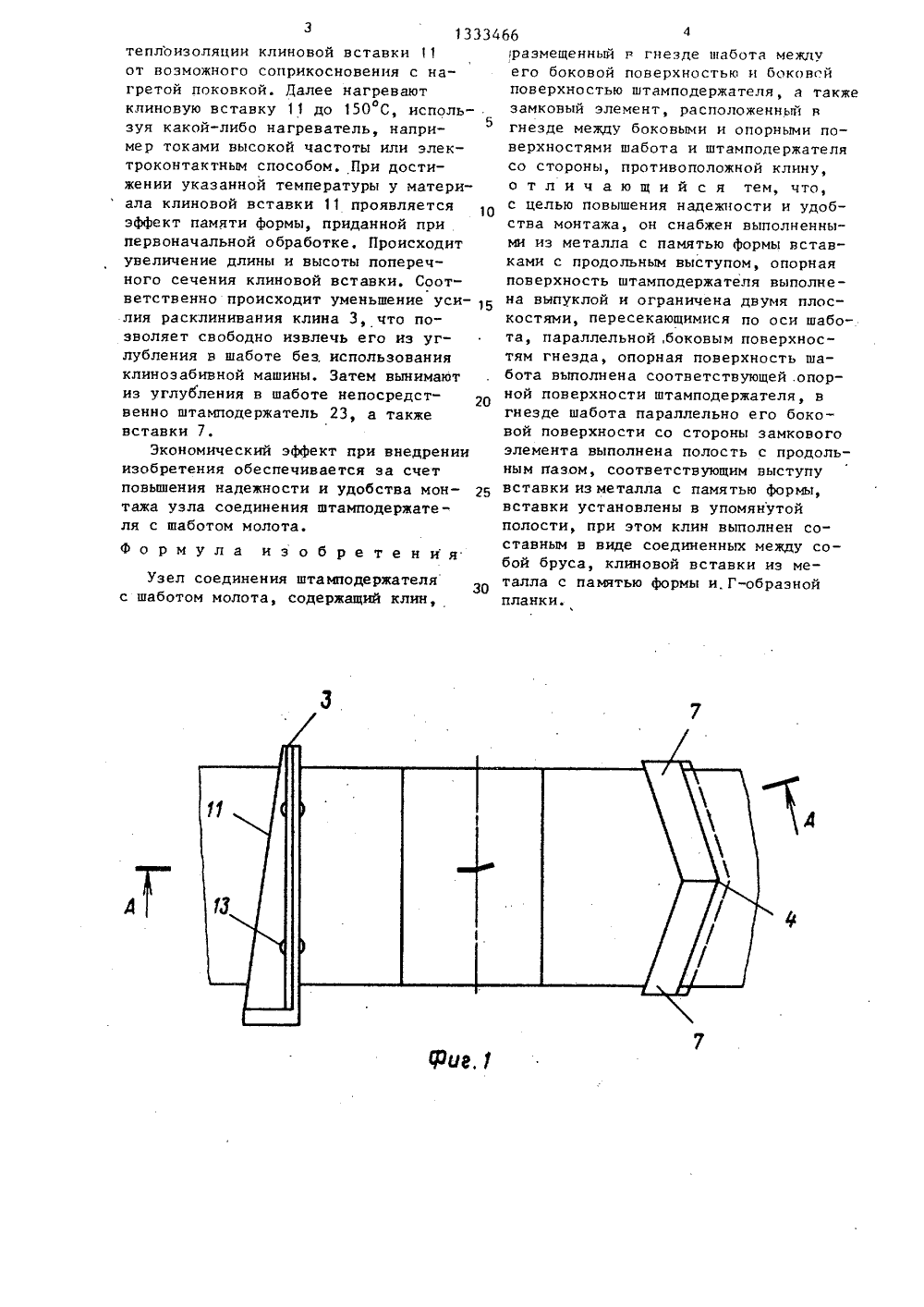

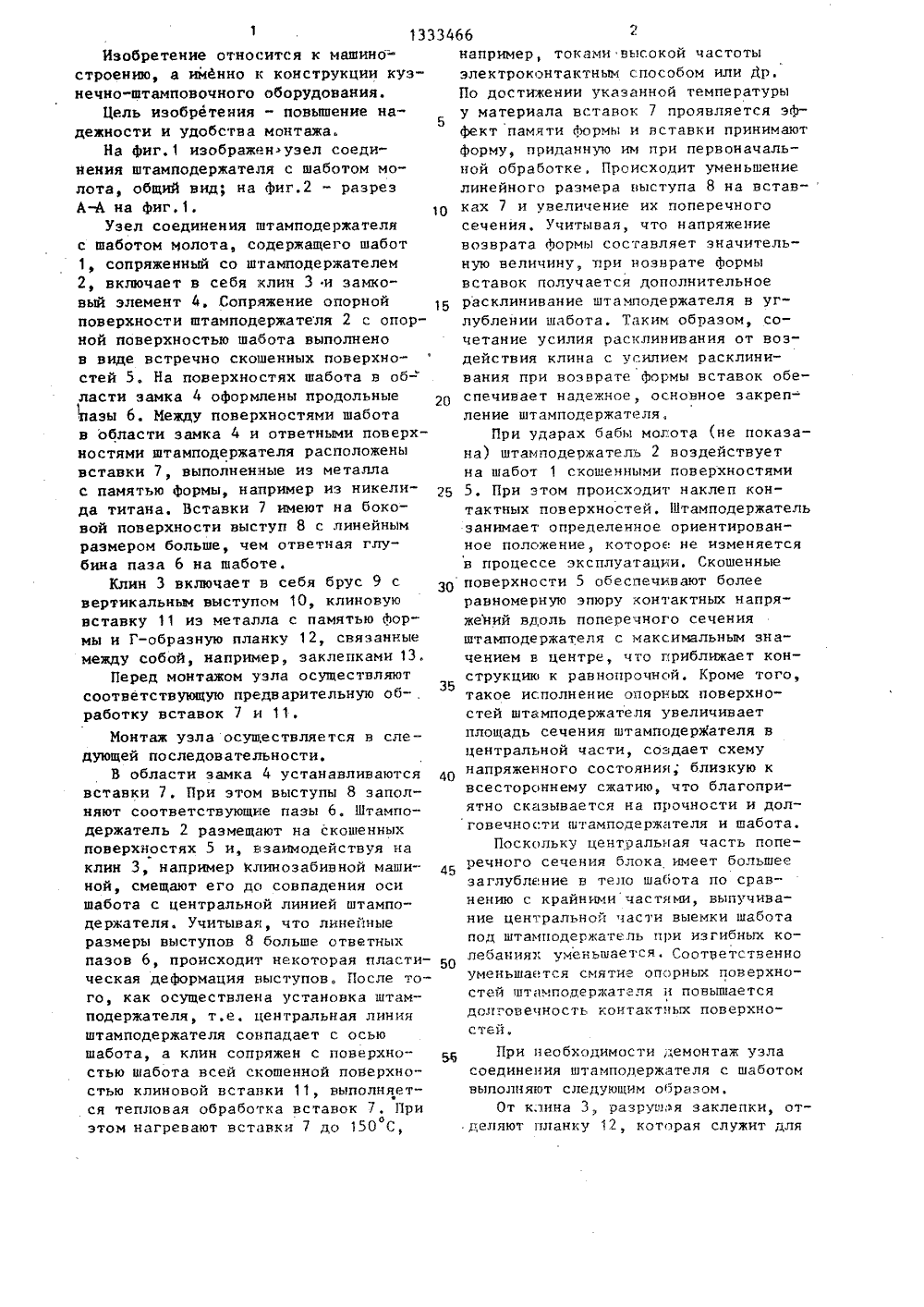

113Изобретение относится к машино=строению, а именно к конструкции кузнечно"штамповочного оборудования,Цель изобретения - повышение надежности и удобства монтажа.На фиг,1 изображенузел соединения штамподержателя с шаботом молота, общий вид; на фиг.2 - разрезА-А на фиг,1,Узел соединения штамподержателяс шаботом молота, содержащего шабот1, сопряженный со штамподержателем2, включает в себя клин 3 и замковый элемент 4. Сопряжение опорнойповерхности штамподержателя 2 с опорной поверхностью шабота выполненов виде встречно скошенных поверхностей 5. На поверхностях шабота в об-"ласти замка 4 оформлены продольные1 пазы 6. Между поверхностями шаботав области замка 4 и ответными поверхностями штамподержателя расположенывставки 7, выполненные из металлас памятью формы, например из никелида титана. Вставки 7 имеют на боковой поверхности выступ 8 с линейнымразмером больше, чем ответная глубина паза 6 на шаботе.Клин 3 включает в себя брус 9 свертикальным выступом 10, клиновуювставку 11 иэ металла с памятью Фор"мы и Г-образную планку 12, связанныемежду собой, например, заклепками 13.Перед монтажом узла осуществляютсоответствующую предварительную обработку вставок 7 и 11,Монтаж узла осуществляется в сле -дующей последовательности.В области замка 4 устанавливаютсявставки 7. При этом выступы 8 заполняют соответствующие пазы 6, Штамподержатель 2 размещают на скошенныхповерхностях 5 и, взаимодействуя наклин 3, например клинозабивной машиной, смещают его до совпадения осишабота с центральной линией штамподержателя. Учитывая, что линейныеразмеры выступов 8 больше ответныхпазов 6, происходит некоторая пластическая деформация выступов. После того, хак осуществлена установка штамподержателя, т,е, центральная линияштамподержателя совпадает с осьюшабота, а клин сопряжен с поверхностью шабота всей скошенной поверхностью клиновой вставки 11, выполняется тепловая обработка вставок 7, Приоэтом нагревают вставки 7 до 150 С, 50 лебаниях уменьшается. Соответственно уменьшается смлтие опорных поверхностей щтампадержателл и повышается долговечность контакт.1 ых поверхностейПри необходимости демонтаж узла соединения штамподержателя с шаботом выполняют следующим образомОт клина 3, разрушая заклепки, отделяют планку 12, которая служит для 33466 2например, токами вьсокой частотыэлектроконтактным способом или др.По достижении указанной температуры5у материала вставок 7 проявляется эффект памяти Формы и вставки принимаютформу, приданную им при первоначальной обработке. Происходит уменьшениелинейного размера выступа 8 на вставках 7 и увеличение их поперечногосечения. Учитывал, что напряжениевозврата формы составляет значительную величину, при возврате Формывставок получается дополнительноерасклинивание штамподержателя в углублении шабота. Таким образом, сочетание усилив расхлинивания от воздействия клина с усилием расклинивания при возврате Формы вставок обеспечивает надежное, основное закреп-ление штамподержателя,При ударах бабы могота (не показана) щтамнодержатель 2 воздействуетна шабот 1 скошенными поверхностями25 5. При этом происходит наклеп контактных поверхностей, Штамподержательзанимает определенное ориентированное полсжение, которое не изменяетсяв процессе эксплуатации. СкошенныеЗО поверхности 5 обеспечивают болееравномерную эпюру контактных напряжений вдоль поперечного сеченияштамподержателв с максимальным значением в центре, что приближает конструкцию к равнопрочной. Кроме того,35такое исполнение опорных поверхностей штамподержателя увеличиваетплощадь сечения штамподержателя вцентральной части, создает схемунапряженного состояния; близкую квсестороннему сжатию, что благоприятно сказывается на прочности и долговечности штамподержателя и шабота.Поскольку центральная часть попе 4 вечного сечения блоха имеет большее45заглубление в тело шабота по сравнению с крайними частями, выпучивание центральной части выемки шаботапод штамподержатель при изгибных ко13334 10 Формула изобретения Узел соединения штамподержателяс шаботом молота, содержащий клин,теплоизоляции клиновой вставки от возможного соприкосновения с нагретой поковкой. Далее нагревают клиновую вставку 11 до 150 С, исполь 5 зуя какои-либо нагреватель, например токами высокой частоты или электроконтактным способом. При достижении указанной температуры у материала клиновой вставки 11 проявляется эффект памяти формы, приданной при первоначальной обработке, Происходит увеличение длины и высоты поперечного сечения клиновой вставки, Соответственно происходит уменьшение уси лия расклинивания клина 3, что позволяет свободно извлечь его из углубления в шаботе без, использования клинозабивной машины. Затем вынимают из углубления в шаботе непосредственно штамподержатель 23, а также вставки 7.Экономический эффект при внедрении изобретения обеспечивается за счет повышения надежности и удобства мон Б тажа узла соединения штамподержателя с шаботом молота. 664размещенный р гнезде шабота между его боковой поверхностью и боковой поверхностью штамподержателя, а также замковый элемент, расположенный в гнезде между боковыми и опорными поверхностями шабота и штамподержателя со стороны, противоположной клину, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности и удобства монтажа, он снабжен выполненными из металла с памятью формы вставками с продольным выступом, опорная поверхность штамподержателя выполнена выпуклой и ограничена двумя плоскостями, пересекающимися по оси шабота, параллельной, боковым поверхностям гнезда, опорная поверхность шабота выполнена соответствующей .опорной поверхности штамподержателя, в гнезде шабота параллельно его боковой поверхности со стороны замкового элемента выполнена полость с продольным пазом, соответствующим выступу вставки из металла с памятью формы, вставки установлены в упомянутой полости, при этом клин выполнен составным в виде соединенных между собой бруса, клиновой вставки из металла с памятью формы и. Г-образной планки.-полиг нч предп Тираа 582ИИПИ Государственногопо делам изобретений иМосква, Ж-З 5, Раушск тие, г.Ужгород
