Дифференциально-трансформаторный датчик перемещения

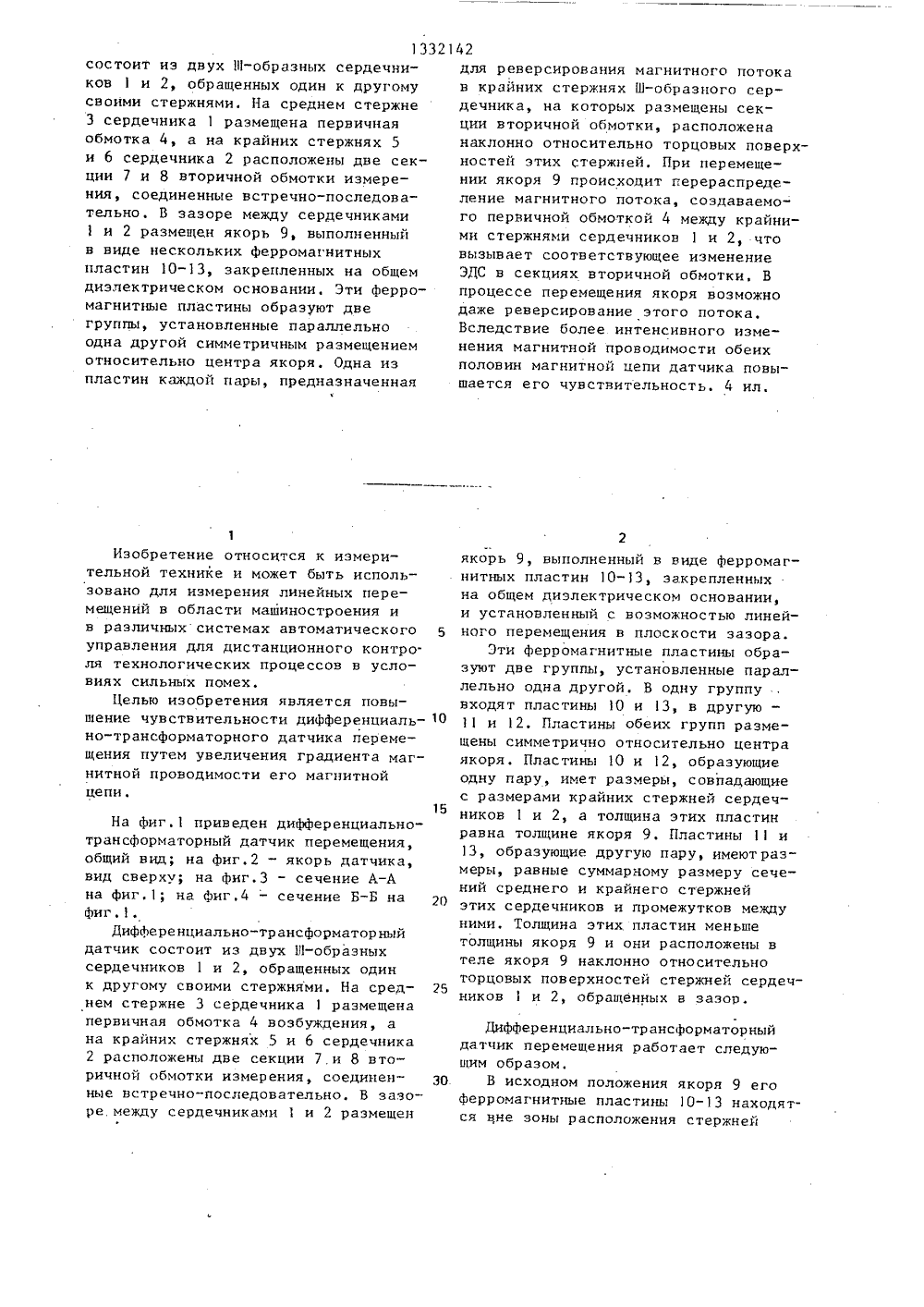

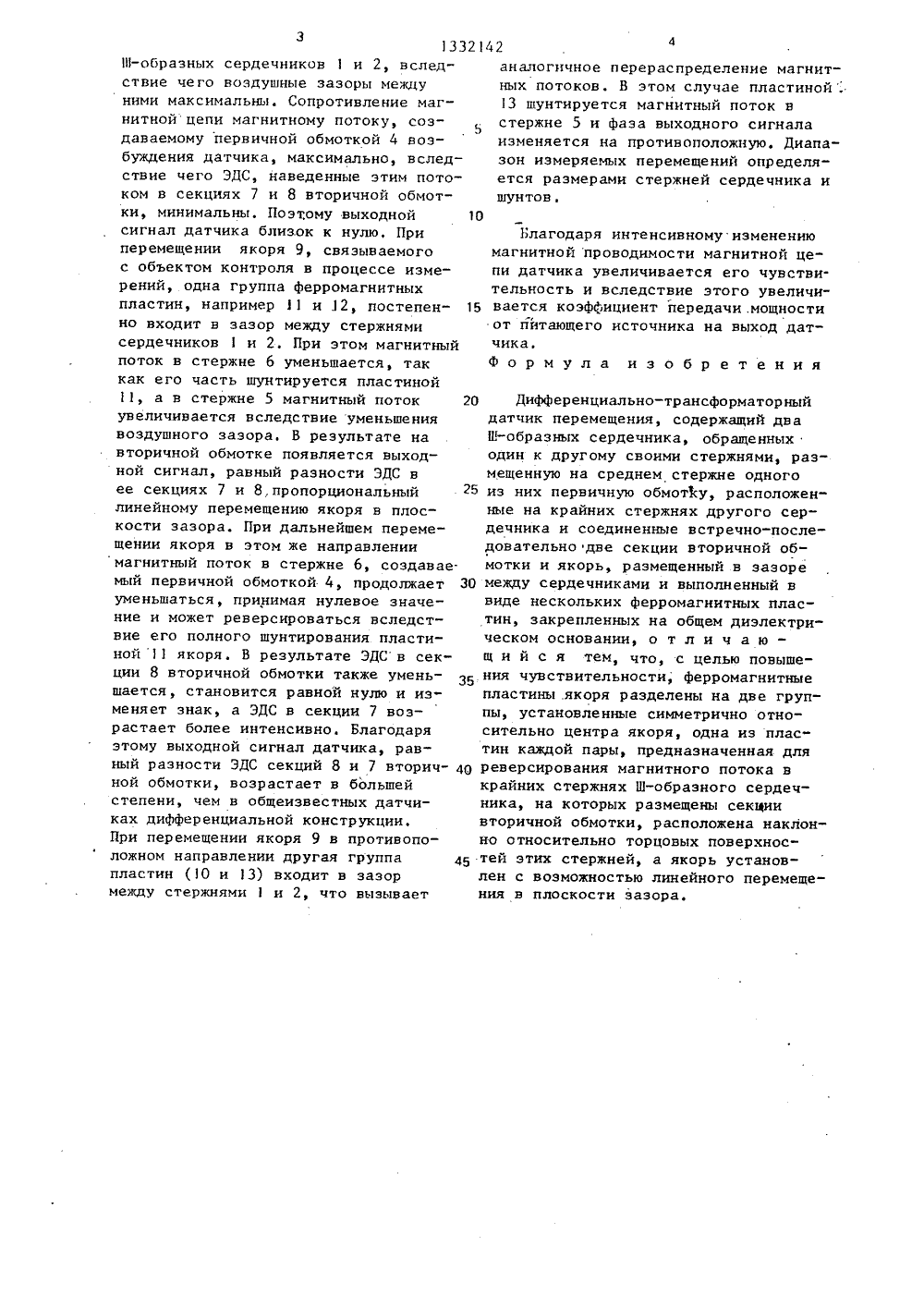

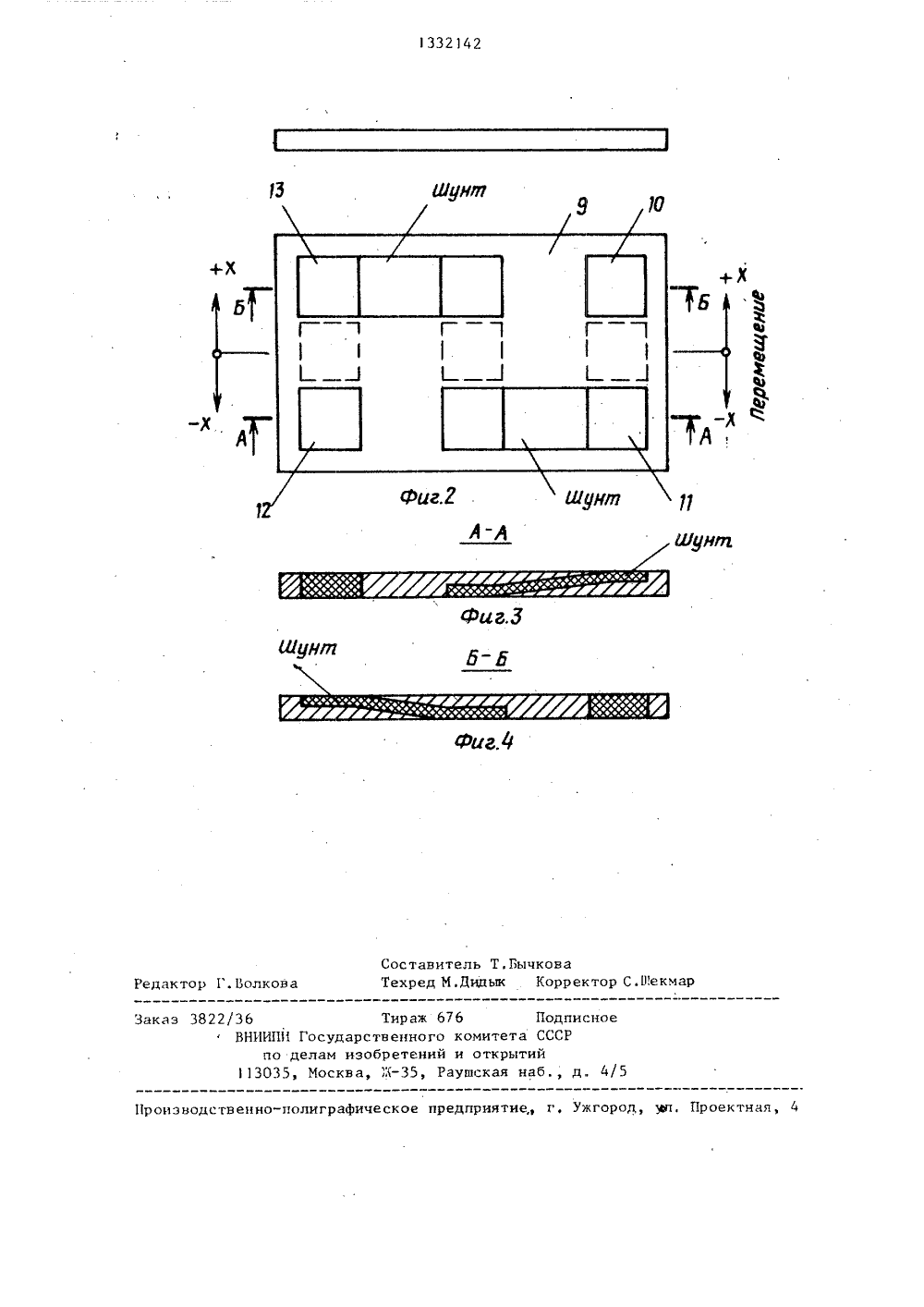

1332 состоит иэ двух 11-образных сердечников 1 и 2, обращенных один к другому своими стержнями. На среднем стержне 3 сердечника 1 размещена первичная обмотка 4, а на крайних стержнях 5 и 6 сердечника 2 расположены две секции 7 и 8 вторичной обмотки измерения, соединенные встречно-последовательно. В зазоре между сердечникамии 2 размещен якорь 9, выполненный в виде нескольких ферромагнитных пластин 10-13, закрепленных на общем диэлектрическом основании, Эти ферромагнитные пластины образуют две группы, установленные параллельно одна другой симметричным размещением относительно центра якоря. Одна из пластин каждой пары, предназначеннаяс 142для реверсирования магнитного потока в крайних стержнях Ш-образного сердечника, на которых размещены секции вторичной обмотки, расположена наклонно относительно торцовых поверхностей этих стержней, При перемещении якоря 9 происходит перераспределение магнитного потока, создаваемого первичной обмоткой 4 между крайними стержнями сердечников 1 и 2, что вызывает соответствующее изменение ЭДС в секциях вторичной обмотки. В процессе перемещения якоря возможно даже реверсирование этого потока, Вследствие более интенсивного изменения магнитной проводимости обеих половин магнитной цепи датчика повышается его чувствительность. 4 ил.Изобретение относится к измерительной технике и может быть использовано для измерения линейных перемещений в области машиностроения и в различныхсистемах автоматического управления для дистанционного контро. ля технологических процессов в условиях сильных помех.Целью изобретения является повышение чувствительности дифференциально-трансформаторного датчика перемещения путем увеличения градиента магнитной проводИмости его магнитнойцепи. На фиг.1 приведен дифференциально- трансформаторный датчик перемещения, общий вид; на фиг.2 - якорь датчика, вид сверху; на фиг.3 - сечение А-А на фиг.1; на фиг.4 - сечение Б-Б на фиг.1.Дифференциально-трансформаторный датчик состоит из двух Ш-образных сердечников 1 и 2, обращенных один к другому своими стержнями. На среднем стержне 3 сердечника 1 размещена первичная обмотка 4 возбуждения, а на крайних стержнях 5 и 6 сердечника 2 расположены две секции 7,и 8 вторичной обмотки измерения, соединенные встречно-последовательно. В зазоре.между сердечниками 1 и 2 размещен 2якорь 9, выполненный в виде ферромагнитных пластин 10-13, закрепленныхна общем диэлектрическом основании,и установленный с возможностью линей наго перемещения в плоскости зазора.Эти Ферромагнитные пластины образуют две группы, установленные параллельно одна другой. В одну группувходят пластины 10 и 13, в другую -11 и 12, Пластины обеих групп размещены симметрично относительно центраякоря. Пластины 10 и 12, образующиеодну пару, имет размеры, совпадающиес размерами крайних стержней сердечников 1 и 2, а толщина этих пластинравна толщине якоря 9. Пластиныи13, образующие другую пару, имеют размеры, равные суммарному размеру сечений среднего и крайнего стержнейэтих сердечников и промежутков междуними. Толщина этих пластин меньшетолщины якоря 9 и они расположены втеле якоря 9 наклонно относительноторцовых поверхностей стержней сердечников 1 и 2, обращенных в зазор. Дифференциально-трансформаторныйдатчик перемещения работает следующим образом.30 В исходном положения якоря 9 егоферромагнитные пластины 10-13 находятся вне зоны расположения стержней10 42аналогичное перераспределение магнитных потоков. В этом случае пластиной, 13 шунтируется магнитный поток в стержне 5 и фаза выходного сигнала изменяется на противоположную. Диапазон измеряемых перемещений определяется размерами стержней сердечника и шунтов. Благодаря интенсивному изменению магнитнои проводимости магнитной цепи датчика увеличивается его чувстви. тельность и вследствие этого увеличивается коэффициент передачи .мощности от питающего источника на выход датчика.Формула изобретения25 ДиФференциально-трансформаторный датчик перемещения, содержащий два Ш-образных сердечника, обращенных один к другому своими стержнями, размещенную на среднем стержне одного иэ них первичную обмотку, расположенные на крайних стержнях другого сердечника и соединенные встречно-последовательно две секции вторичной обмотки и якорь, размещенный в зазоре между сердечниками и выполненный в виде нескольких ферромагнитных пластин, закрепленных на общем диэлектрическом основании, о т л и ч а ю - щ и й с я тем, что, с целью повышения чувствительности, ферромагнитные пластины якоря разделены на две группы, установленные симметрично относительно центра якоря, одна из пластин каждой пары, предназначенная для реверсирования магнитного потока в крайних стержнях Ш-образного сердечника, на которых размещены секции вторичной обмотки, расположена наклонно относительно торцовых поверхностей этих стержней, а якорь установлен с воэможностью линейного перемещения в плоскости зазора..Волков Редак Заказ 3822/3 Тира рственног зобретениа, 1,(-35,ская на е предприятие г, Ужгород, п, Проектная, 4 Производственно-полиграфи ВНИИПИ Госу по делам 113035, Мос676 Подписноо комитета СССРй и открытий Х
