Способ формирования осадка в трубах конденсатора паровой турбины и устройство для его осуществления

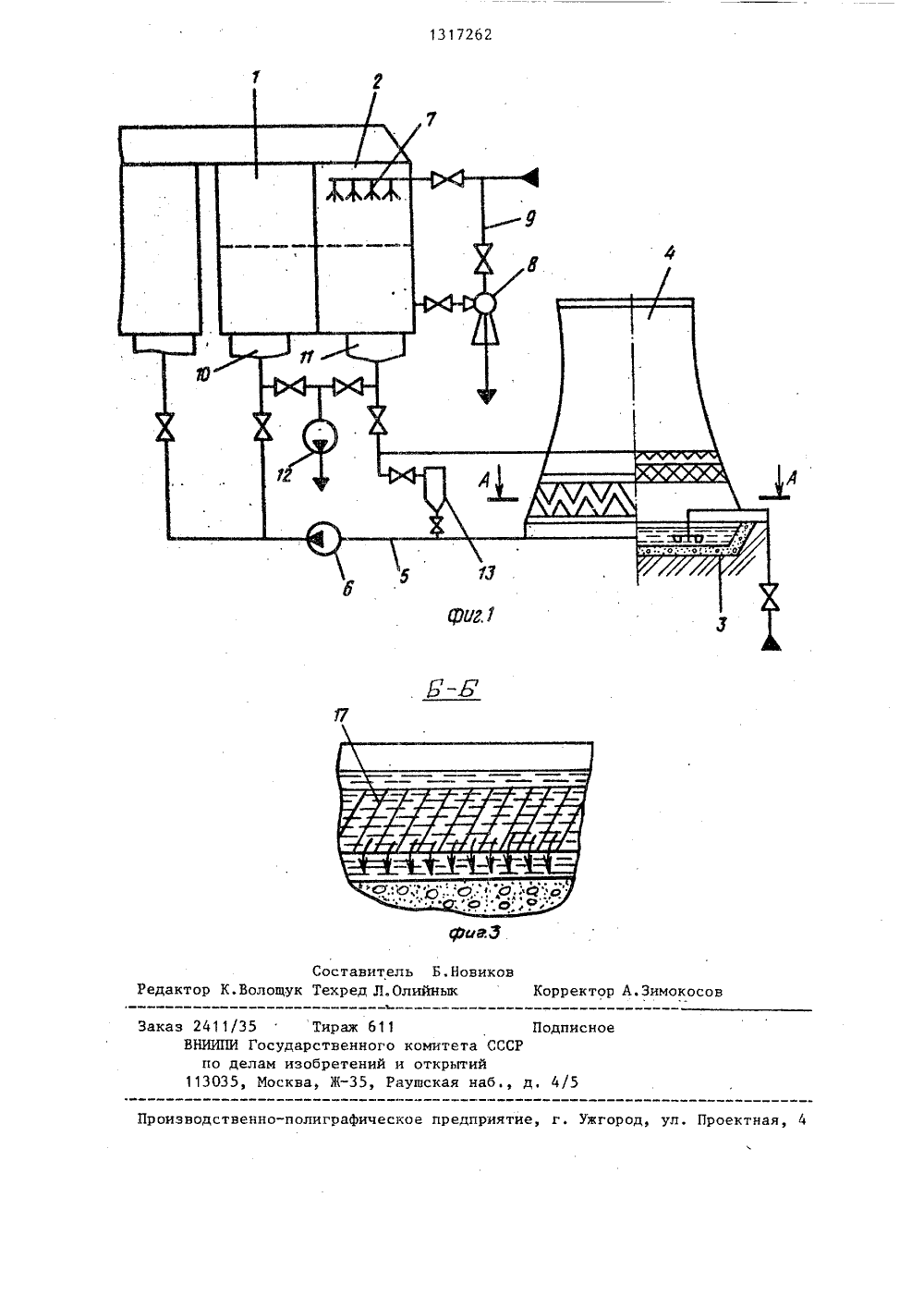

(51) 4 Р 28 С 13/О В( у н его на глубоко в межтр Юльство ССС 3/00, 1970 Фюа 4 СО СУДАРСТВЕНН 11 Й НОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ ОПИСАНИЕ ИЗОБРЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Опытное конструкторско-технологическое бюро Института техническойтеплофизики АН УССР(56) Авторское свидете РВ 335518, кл. Г 28 С 1(54) СПОСОБ ФОРМИРОВАНИЯ ОСАДКА В ТРУБАХ КОНДЕНСАТОРА ПАРОВОЙ ТУРБИНЫ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к теплоэнергетике и позволяет повысить эффективность очистки при использовании воды циркуляционного контура (ЦК), дающей плотные отложения в трубах, путем осушки осадка по мерекопления в условиях болеего вакуума внутри труб, чемубном пространстве, для после1317262 Дующей промывки труб водой ЦК. Вбассейне ЦК установлены радиальныевертикальные перегородки 14 с образованием по периферии камер (К) 15, Впоследних размещены сопла 16 длявзмучивания осадка. В центральнойзоне бассейна размещены радиальнонаклонные пластины 17, образующиеосадительные К 18, подключенные кЦК трубопроводами 19. В ЦК установлен дозатор мелкодисперсных органических или минеральных веществ. Наочищенных внутренних стенках трубформируют первый слой осадка путемвэмучивания отложений в К 15 и подачи взвеси по трубопроводам 19. Приэтом в К 18 происходит забор частиц 1Изобретение относится к теплоэнергетике, а именно к способам и средствам очистки труб конденсатора паровых турбин электростанций, циркуляционная вода для которых охлажда ется в водоемах, или градирнях.Цель изобретения - повышение эффективности очистки при использовании циркуляционной воды, дающей плотные отложения в трубах, путем сушки осадка по мере его накопления в условиях более глубокого вакуума внутри труб, чем в межтрубном пространстве, для последующей промывки труб циркуляционной водой,15На фиг. 1 представлено устройство для формирования осадка, общий вид; на фиг. 2 - бассейн градирни (разрез А-А на фиг. 1);на фиг. 3 разрез Б-Б на фиг. 2.20Устройство для осуществления способа формирования осадка в трубах конденсатора содержит поверхностный конденсатор 1 паровой турбины с водяными камерами 2 с трубами, подклю 25 ченными к циркуляционному контуру охлаждающей воды, имеющему бассейн 3, например, градирни 4, трубопровод 5 с насосом 6. В водяных камерах конденсатора 1 установлены разбрызгиватели 7, эжектор 8, вакуумирующие трубы 9. Между подводящим и сливным не более 50 мкм. Последующие слоиформируют периодической подачей воды с примесями, регулируя их фракционный состав в зависимости от рНводы. При достижении толщины слоя0,2 - 0,5 мм производят сушку и промывку осадка. В воду ЦК периодически вводят мелкодисперсные органические или минеральные вещества в колве 2 - 5 т на 300 МВт мощности турбины. На электростанциях, имеющихбассейн с мощными донными отложениями, последние периодически взмучивают на выделенной локальной площадии перемещают в зону забора воды дляпоследующей подачи в конденсатор.2 с. и 2 з.п. ф-лы, 3 ил. 2водоводами 10 и 11 соответственно установлен насос 12 для откачки охлаждающей воды, подаваемой разбрызгивателями 7, В циркуляционном контуре установлен дозатор 13 мелкодисперсных органических или минеральных веществ. В бассеине 3 установлены радиальные вертикальные перегородки 14 с образованием по периферии камер 15. В камерах 15 размещены сопла 16 для взмучивания осадка. В центральной зоне бассейна размещены радиально наклонные пластины 17, образующие осадительные камеры 18, подключенные сливными трубопроводами 19 к циркуляционному контуру. Для очистки труд конденсатора 1 от осадка производят сушку осадка путем отключения одной из половин конденсатора 1 от циркуляционного контура, откачки воды из камер 2 насосом 12 с одновременным образованием более глубокого вакуума внутри труб конденсатора 1, чем в его межтрубном пространстве, за счет откачки эжектором 8 и конденсации паров из осадка.В начальный момент процесс очистки идет при кипении в трубах, а по мере снижения уровня воды в конденсаторе происходит отслоение осадка. При включения конденсатора 1 циркуляционная вода отслаивает, расклинива3 13 ет чешуйки осадка и смывает их с поверхности труб. После очистки труб производят направленное формирование первого слоя путем взмучивания отло- жений в камерах 15 бассейна 3 и подачи взвеси по трубопроводам 19.При этом в камерах 18 идет забор частиц не более 50 мкм. Подачу воды с примесями мелкодисперсных илистых фракций производят при пониженной скорости воды в период провала нагрузок. Образование тонкого подслоя на внутренних поверхностях труб снижает адгеэию и последующий процесс отслоения происходит по всей поверхности из-за отсутствия перемычек из солевых отложений, Последующие слои формируют периодической подачей воды с примесями, регулируя их фракционный состав в зависимости от рН воды. При достижении толщины слоя 0,2-0,5 мм производят сушку и промывку осадка.В циркуляционную воду периодически вводят мелкодисперные органические или минеральные вещества, например торф или глину, в количестве 2-5 т на 300 МВт мощности турбины. Это увеличивает количество мелко- дисперсных взвесей в циркуляционной воде, а следовательно и количество центров кристаллизации солей жесткости, снижает рН воды, способствует более быстрому росту отложений в трубах конденсатора с хорошими усадочными свойствами и обеспечивает возможность удаления Осадка без применения химических методов. На электростанциях, имеющих бассейн (пруды, водоемы) с мощными донными отложениями, последние периодически взмучивают на выделенной локальной площади и перемещают в зону забора воды для последующей подачи в конденсатор. 4. Устройство для формирования 35 осадка, содержащее поверхностный конденсатор паровой турбины с трубами, подключенными к циркуляпионному контуру охлаждающей воды, имеющему бассейн,. например, градирни, циркуляци онную и вакуумирующую трубы конденсатора, насосы, о т л и ч а ю щ е ес я тем,что, оно снабжено размещен" ными в бассейне радиальными вертикальными перегородками с образовани ем по периферии бассейна камер,размещенными в последних соплами для взмучивания осадка и радиально размещенными в центральной зоне бассей", на наклонными пластинами, образующи ми осадительные камеры, подключенныек циркуляционному контуру, а также дозатором мелкодисперсных органических или минеральных веществ, установленным на последнем. формула изобретения1. Способ формирования осадка в трубах конденсатора паровой турбины электростанций путем отложения последнего на внутренних стенках труб, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности очистки при использовании циркуляцион 17262 4ной воды дающей плотные отложенияв трубах, путем сушки осадка по мереего накопления в условиях боЛее глубокого вакуума внутри труб, чем вмежтрубном пространстве, для последующей промывки труб циркуляционной водой, на очищенных внутреннихстенках труб формируют первый слойосадка путем подачи в трубы цирку ляционной воды с примесями мелкодисперсных илистых фракций при пониженной скорости в период провала нагрузок, последующие слои формируют периодической подачей воды с примеся ми, Регулируя их фракционный составв зависимости от рН воды, до достиже"ния толщины слоя 0,2-0,5 мм.2. Способ по п. 1, о т л и ч аю щ и й с я тем, что в циркуляцион" 20 ную воду периодически вводят мелкодисперсные органические или минеральные вещества, например торф илиглину, в количестве 2-5 т на 300 ИВтмощности турбины.25 3. Способ по п. 1, о т л и ч аю щ и й с я тем, что на электростанциях, имеющих бассейн с донными илис-.тыми отложениями, последние периодически взмучивают на выделенной ло кальной площади и перемещают в зонузабора воды для последующей подачив конденсатор.е Зимокос аказ 2411/35Тир ВНИИПИ Государств по делам изобре 113035, Москва, ЖПкомитета СССР сное н ен 35 и открытийаущская наб.,4/ Проектная город,оизводственно-полиграфическое предприятие
