Преобразователь временного интервала в код

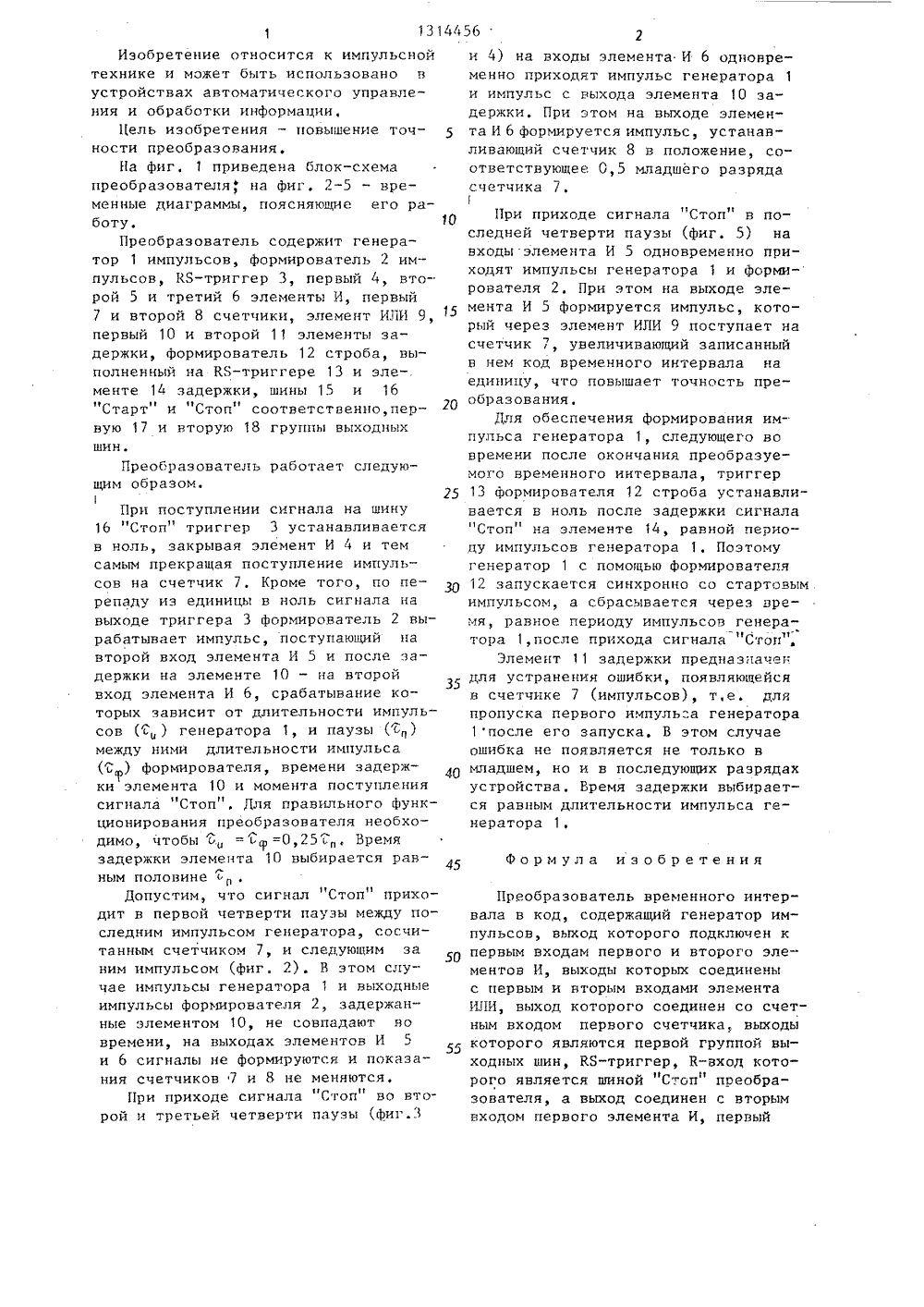

(50 4 Н 03 Г 1 1/5 Г 7 ОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Азербайджанский институт нефтии химии им. М.Азизбекова(56) Гитис Э.И. Преобразователи информации для электронных цифровыхвычислительных устройств. - М.: Энергия, 1975, с. 245, рис, 6-3Авторское свидетельство СССР48858, кл, Н 03 М 1/50, 1978,(54) ПРЕОБРАЗОВАТЕЛЬ ВРЕМЕННОГО ИНТЕРВАЛА В КОД(57) Изобретение относится к импульсной технике и может быть использовано в устройствах автоматического управления и обработки информации, Цель изобретения - повышение точности преобразования временного интервала вкод, Преобразователь содержит генератор 1 импульсов, формирователь 2импульсов, КБ-триггер 3, элементы И4, 5 и 6, счетчики 7 и 8, элементИЛИ 9, элементы 10 и 11 задержки,формирователь 12 строба, выполненныйна КБ-триггере 13 и элементе 14 задержки, шины 15 и 16 "Старт" и "Стоп"соответственно, группы 17 и 18 выходных шин, Повышение точности преобразования достигается за счет сниженияпогрешности квантования путем введения синхронизации между началом преобразуемого временного интервала изаполняющими его импульсами, а такжепутем учета паузы между последнимимпульсом заполнения и моментом окончания временного интервала. 5 ил.Изобретение относится к импульснойтехнике и может быть использовано вустройствах автоматического управления и обработки информации,1 ель изобретения - повышение точности преобразования,На фиг, 1 приведена блок-схемапреобразователя, на фиг, 2-5 - временные диаграммы, поясняющие его работу.Преобразователь содержит генератор 1 импульсов, формирователь 2 импульсов, КБ-триггер 3, первый 4, второй 5 и третий 6 элементы И, первыйи второй 8 счетчики, элемент ИЛИ 9,первый 10 и второй 11 элементы задержки, формирователь 12 строба, выполненный на Ю-триггере 13 и эле-.менте 14 задержки, шины 15 и 16Старти Стоп соответственно,первую 17 и вторую 18 группы выходныхшин.Преобразователь работает следующим образом,При поступлении сигнала на шину 16 "Стоп" триггер 3 устанавливается в ноль, закрывая элемент И 4 и тем самым прекращая поступление импульсов на счетчик 7, Кроме того, по перепаду из единицы в ноль сигнала на выходе триггера 3 формирователь 2 вырабатывает импульс, поступающий на второй вход элемента И 5 и после задержки на элементе 10 - на второй вход элемента И 6, срабатывание которых зависит от длительности импульсовгенератора 1, и паузымежду ними длительности импульса. (ь,) формирователя, времени задержки элемента 10 и момента поступления сигнала "Стоп", Для правильного функционирования преобразователя необходимо, чтобы ь. = ь,р =0,25 С, Бремя задержки элемента 10 выбирается равным половинеДопустим что сигнал Стоп прихо дит в первой четверти паузы между последним импульсом генератора, сосчитанным счетчиком 7, и следующим за ним импульсом (фиг. 2). В этом случае импульсы генератора 1 и выходные импульсы формирователя 2, задержанные элементом 10, не совпадают во времени, на выходах элементов И 5 и 6 сигналы не формируются и показания счетчиков 7 и 8 не меняются,При приходе сигнала Стоп во второй и третьей четверти паузы (фиг.3 14456 2и 4) на входы элемента И 6 одновременно приходят импульс генератора 1и импульс с выхода элемента 10 задержки, При этом на выходе элемента И 6 формируется импульс, устанавливающий счетчик 8 в положение, соответствующее 0,5 младшего разрядасчетчика 7,При приходе сигнала "Стоп" в последней четверти паузы (фиг. 5) навходы элемента И 5 одновременно приходят импульсы генератора 1 и форми-рователя 2. При этом на выходе элемента И 5 формируется импульс, который через элемент ИЛИ 9 поступает насчетчик 7, увеличивающий записанныйв нем код временного интервала наединицу, что повышает точность преобразования,Для обеспечения формирования импульса генератора 1, следующего вовремени после окончания преобразуемого временного интервала, триггер25 13 формирователя 12 строба устанавливается в ноль после задержки сигнала"Стоп" на элементе 14, равной периоду импульсов генератора 1. Поэтомугенератор 1 с помощью формирователя12 запускается синхронно со стартовым,импульсом, а сбрасывается через время, равное периоду импульсов генератора 1,после прихода сигнала "Стоп",Элемент 11 задержки предназначендля устранения ошибки, появляющейсяв счетчике 7 (импульсов), т.е. дляпропуска первого импуль"а генератора1 после его запуска, В этом случаеошибка не появляется не только в0 младшем, но и в последующих разрядах устройства, Время задержки выбирается равным длительности импульса генератора 1.Формула изобретенияПреобразователь временного интервала в код, содержащий генератор импупьсов, выход которого подключен к первым входам первого и второго элементов И, выходы которых соединены с первым и вторым входами элемента ИЛИ, выход которого соединен со счетным входом первого счетчика, выходы которого являются первой группой выходных шин, КБ-триггер, В-вход которого является шиной "Стоп" преобразователя, а выход соединен с вторым входом первого элемента И, первый1314456 СЯО/7 элемент задержки, о т л и ч а ю ц и й с я тем, что, с целью повышения точности, в него введены второй счетчик, формирователь импульсов второй элемент задержки, формирователь строба, выполненный на КБ-триггере и элементе задержки,. третий элемент И, причем К-вход КБ-триггера формирователя строба соединен чен н рез элемент задержки с шиной Стоп преобразователя, Б-вход объединен с входом второго элемента задержки и соединен с шиной "Старт" преобразователя, а выход соединен со стробирующим входом генератора импульсов,выход второго элемента задержки соединен с Б-входом КБ-триггера, выходкоторого соединен с входом формирователя импульсов, выход которого соединен непосредственно с вторым входом второго элемента И и через первый элемент задержки - с первым входом третьего элемента И, второй вход 10 которого соединен с выходом генератора импульсов, а выход соединен сосчетным входом второго счетчика, выходы которого являются второй группой выходных шин преобразователя,1314156 Составитель З,МоисееДылын Техред В.Кадар Корректор М.Пожо Редакт ого ком нии и от Раушска аб д, 4/5 Проектная. 4 дственно-полиграфическое предприятие, г, Ужго 2219/55ВНИИПИ . по д113035,ираж 902осударствам изобресква ЖПодписноеета СССРьтий
