Устройство для вывода информации из электронно вычислительной машины (эвм) в линию связи

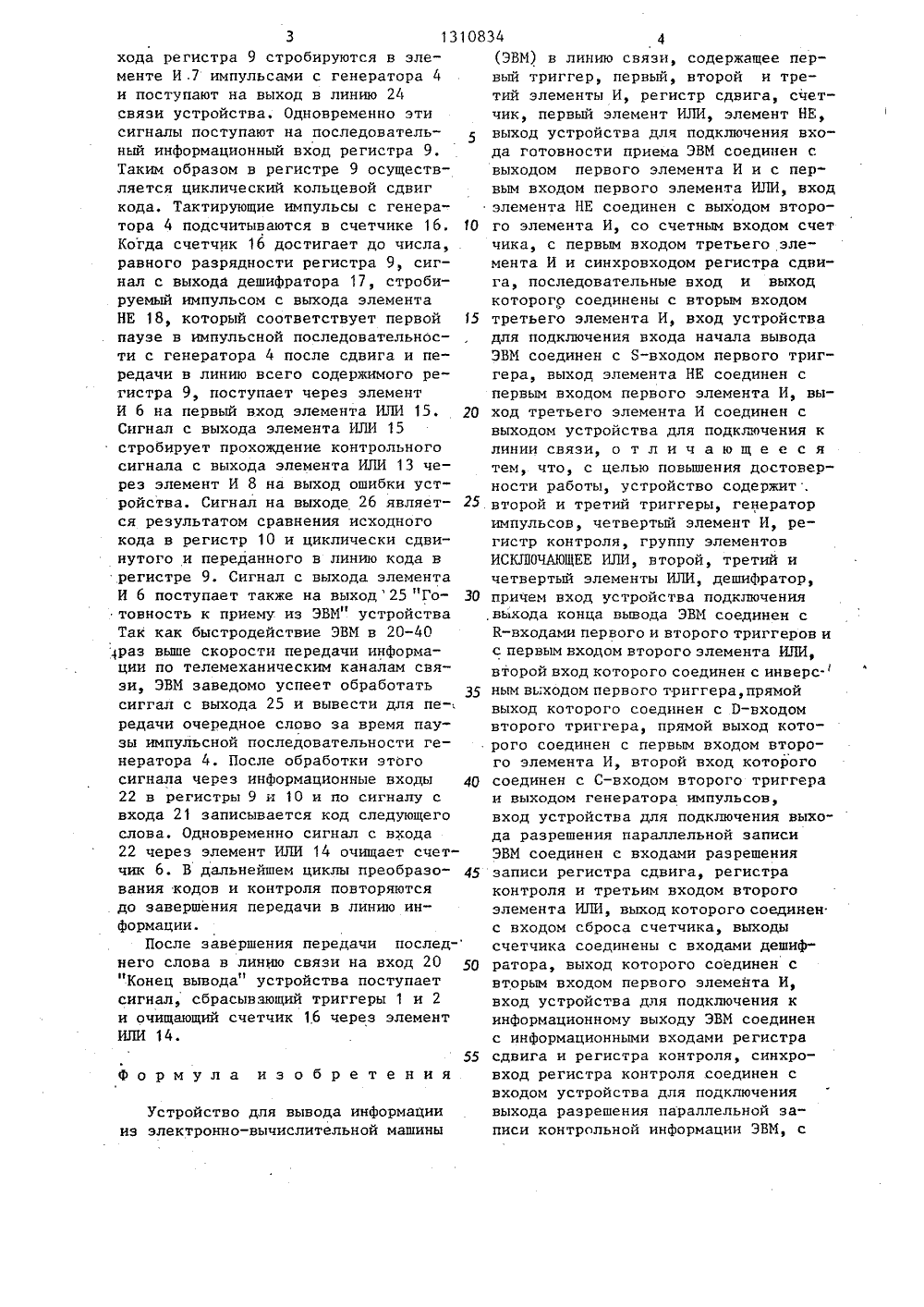

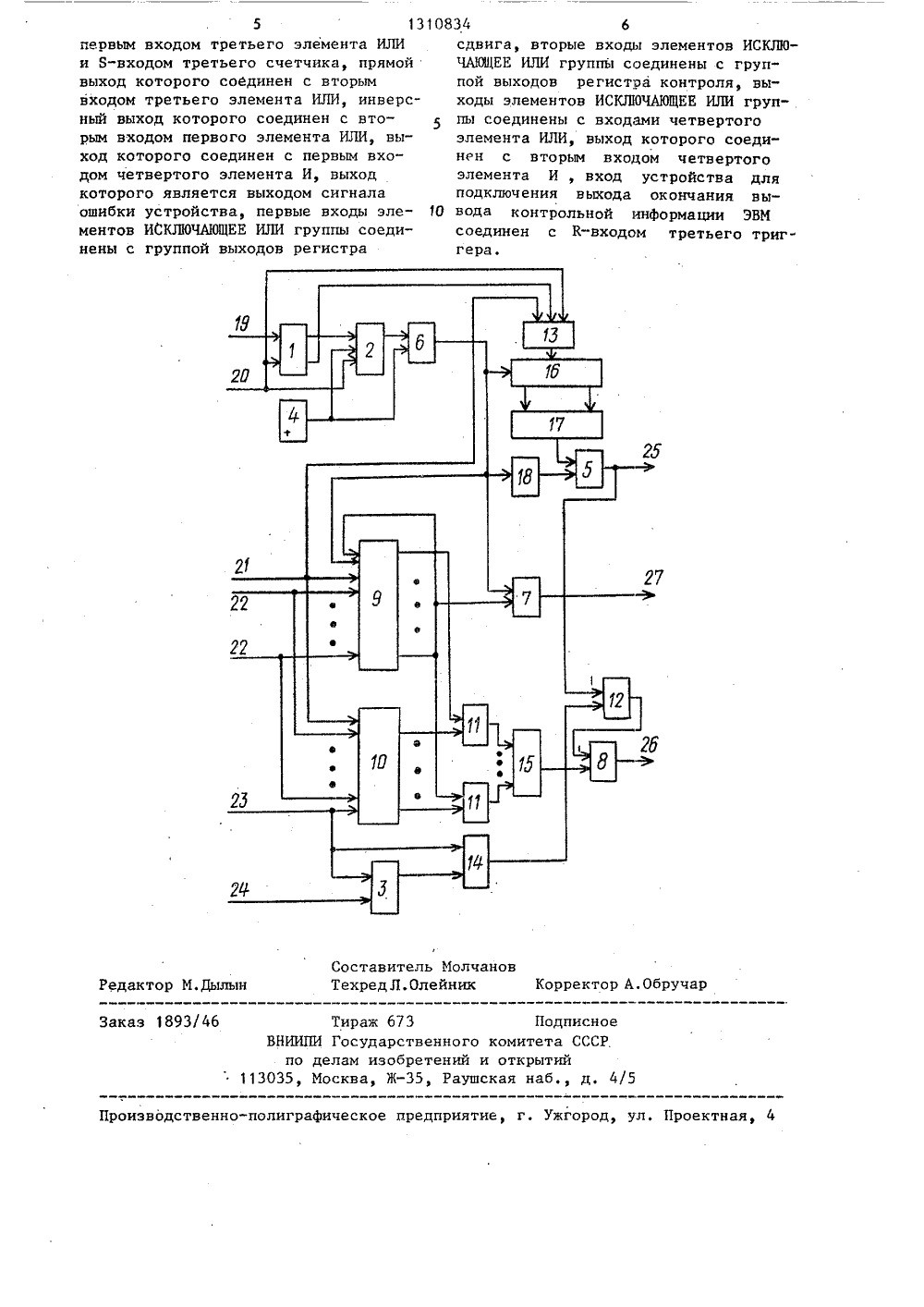

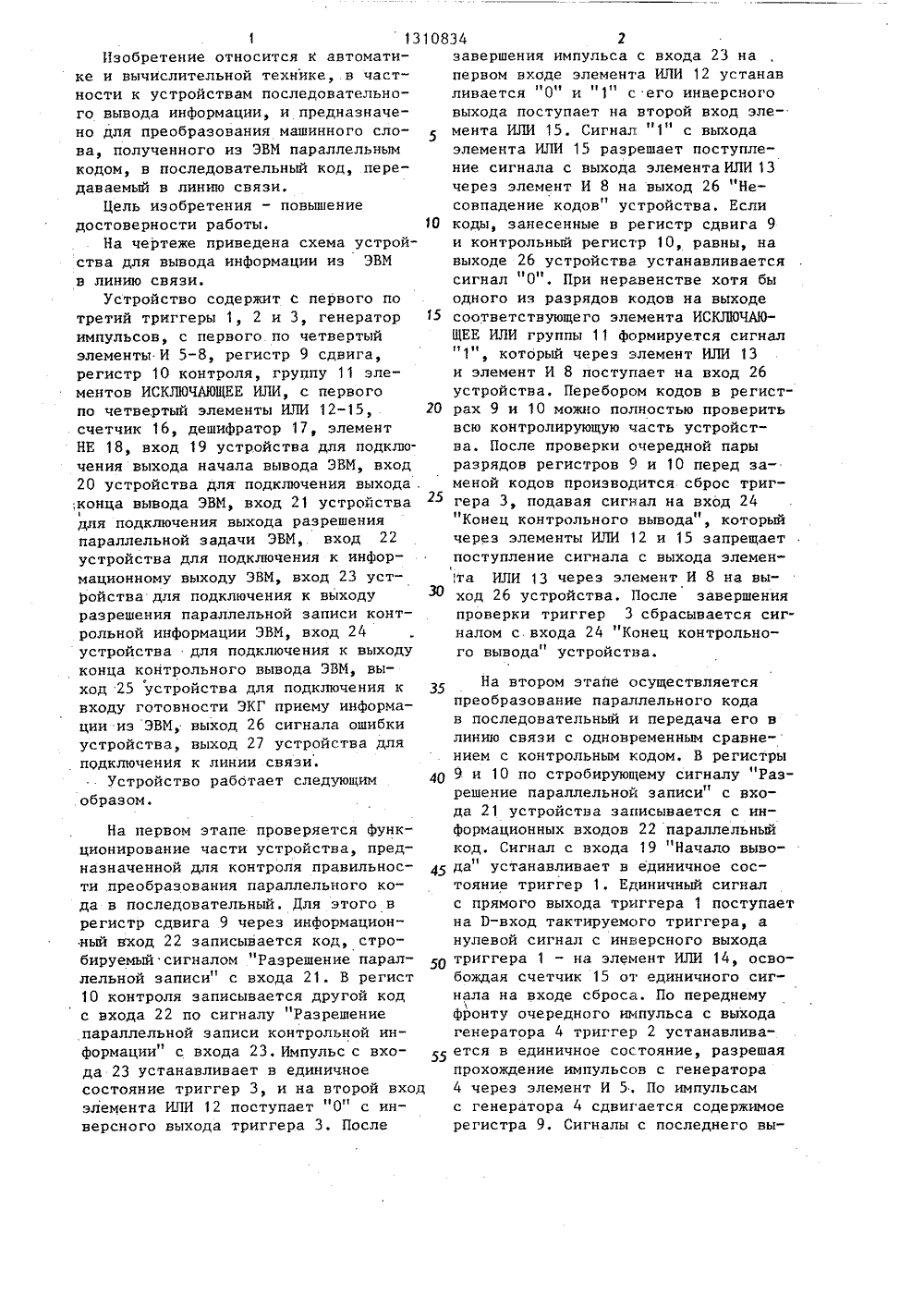

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 04 С ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСНОМУ ЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ(7 1) Научно-исследовательский и пректный институт по комплексной автматизации в нефтяной и химическойпромьппленности(56) Авторское свидетельство СССРВ 1068925, кл, С 06 Р 13(00, 1984.Авторское свидетельство СССРО 1061 128, кл, С 06 Р 13/00, 1983.(54) УстРОЙствО ДлЯ ВЫВОДА инФОРмАЦ(57) Изобретение относится к областиавтоматики и вычислительной техники,в частности к устройствам последовательного вывода информации, и предназначено для преобразования полученной из ЭВМ информации нормальным кодом в последовательный код, передаваемый в линию связи. Цель изобретения - повышение достоверности работыустройства, которая достигается путем сравнения исходного параллельного кода, хранящегося в контрольномрегистре, с кодом, сформированным всдвиговом регистре, путем кольцевогосдвига после последовательной передачи в линию связи его содержимого.1 ил.1 13Изобретение относится к автоматике и вычислительной технике, в частности к устройствам последовательного вывода информации, и предназначено для преобразования машинного слова, полученного из ЭВМ параллельнымкодом, в последовательный код, передаваемый в линию связи.Цель изобретения - повышениедостоверности работы,На чертеже приведена схема устройства для вывода информации из ЗВМв линию связи.Устройство содержит с первого потретий триггеры 1, 2 и 3, генераторимпульсов, с первого по четвертыйэлементы И 5-8, регистр 9 сдвига,регистр 10 контроля, группу 11 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, с первогопо четвертый элементы ИЛИ 12-15,. счетчик 16, дешифратор 17, элементНЕ 18, вход 19 устройства для подключения выхода начала вывода ЭВМ, вход20 устройства для подключения выхода .,конца вывода ЭВМ, вход 21 устройствадля подключения выхода разрешенияпараллельной задачи ЭВМ, вход 22устройства для подключения к информационному выходу ЗВМ, вход 23 устройства для подключения к выходуразрешения параллельной записи контрольной информации ЭВМ, вход 24устройства для подключения к выходуконца контрольного вывода ЗВМ, выход 25 устройства для подключения квходу готовности ЭКГ приему информации из ЗВМ, выход 26 сигнала ошибкиустройства, выход 27 устройства дляподключения к линии связи.Устройство раббтает следующим.образом. На первом этапе проверяется функционирование части устройства, предназначенной для контроля правильности преобразования параллельного кода в последовательный. Для этого в регистр сдвига 9 через информационный вход 22 записывается код, стробируемый сигналом "Разрешение параллельной записи" с входа 21. В регист 10 контроля записывается другой код с входа 22 по сигналу "Разрешение параллельной записи контрольной информации" с входа 23. Импульс с входа 23 устанавливает в единичное состояние триггер 3, и на второй вход элемента ИЛИ 12 поступает "0" с инверсного выхода триггера 3. После10834 2 35 40 45 50 генератора 4 триггер 2 устанавлива 55 ется в единичное состояние, разрешая прохождение импульсов с генератора 4 через элемент И 5. По импульсам с генератора 4 сдвигается содержимое 5 10 15 20 г 5 30 завершения импульса с входа 23 напервом входе элемента ИЛИ 12 устанавливается "0" и " 1" с его инверсноговыхода поступает на второй вход элемента ИЛИ 15. Сигнал "1" с выходаэлемента ИЛИ 15 разрешает поступление сигнала с выхода элемента ИЛИ 13через элемент И 8 на выход 26 "Несовпадение кодов" устройства, Есликоды, занесенные в регистр сдвига 9и контрольный регистр 1 О, равны, навыходе 26 устройства устанавливаетсясигнал "0". При неравенстве хотя быодного из разрядов кодов на выходесоответствующего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ группы 11 формируется сигнал"1", который через элемент ИЛИ 13и элемент И 8 поступает на вход 26устройства, Перебором кодов в регистрах 9 и 10 можно полностью проверитьвсю контролирующую часть устройства. После проверки очередной парыразрядов регистров 9 и 10 перед заменой кодов производится сброс триггера 3, подавая сигнал на вход 24"Конец контрольного вывода, которыйчерез элементы ИЛИ 12 и 15 запрещаетпоступление сигнала с выхода элемен 1 та ИЛИ 13 через элемент И 8 на выход 26 устройства. После завершенияпроверки триггер 3 сбрасывается сигналом с входа 24 "Конец контрольного вывода" устройства. На втором этапе осуществляется преобразование параллельного кода в последовательный и передача его в линию связи с одновременным сравнением с контрольным кодом. В регистры 9 и 10 по стробирующему сигналу "Разрешение параллельной записи" с входа 21 устройства записывается с информационных входов 22 параллельный код. Сигнал с входа 19 "Начало вывода устанавливает в единичное состояние триггер 1. Единичный сигнал с прямого выхода триггера 1 поступает на Э-вход тактируемого триггера, а нулевой сигнал с инверсного выхода триггера 1 - на элемент ИЛИ 14, освобождая счетчик 15 от единичного сигнала на входе сброса. По переднему фронту очередного импульса с выхода регистра 9. Сигналы с последнего вы3 1310834 4 10 15 20 25 второй и третий триггеры, генератор 30 хода регистра 9 стробируются в элементе И .7 импульсами с генератора 4и поступают на выход в линию 24связи устройства. Одновременно этисигналы поступают на последовательный информационный вход регистра 9.Таким образом в регистре 9 осуществляется циклический кольцевой сдвигкода, Тактирующие импульсы с генератора 4 подсчитываются в счетчике 16.Когда счетчик 16 достигает до числа,равного разрядности регистра 9, сигнал с выхода дешифратора 17, стробируемый импульсом с выхода элементаНЕ 18, который соответствует первойпаузе в импульсной последовательности с генератора 4 после сдвига и передачи в линию всего содержимого регистра 9, поступает через элементИ 6 на первый вход элемента ИЛИ 15,Сигнал с выхода элемента ИЛИ 15стробирует прохождение контрольногосигнала с выхода элемента ИЛИ 13 через элемент И 8 на выход ошибки устройства. Сигнал на выходе 26 является результатом сравнения исходногокода в регистр 10 и циклически сдвинутого и переданного в линию кода врегистре 9. Сигнал с выхода элементаИ 6 поступает также на выход 25 "Готовность к приему из ЭВМ" устройства Так как быстродействие ЭВМ в 20-40.1 раз выше скорости передачи информации по телемеханическим каналам связи, ЭВМ заведомо успеет обработатьсиггал с выхода 25 и вывести для передачи очередное слово за время паузы импульсной последовательности генератора 4. После обработки этогосигнала через информационные входы22 в регистры 9 и 10 и по сигналу свхода 21 записывается код следующегослова, Одновременно сигнал с входа 22 через элемент ИЛИ 14 очищает счетчик 6. В дальнейшем циклы преобразования кодов и контроля повторяютсядо завершения передачи в линию информации. После завершения передачи последнего слова в линию связи на вход 20 "Конец вывода" устройства поступает сигнал, сбрасывзющий триггеры 1 и 2 и очищающий счетчик 16 через элемент ИЛИ 14. Формула изобретения Устройство для вывода информациииз электронно-вычислительной машины 35 40 45 50 55(ЭВМ) в линию связи, содержащее первый триггер, первый, второй и третий элементы И, регистр сдвига, счетчик, первый элемент ИЛИ, элемент НЕ,выход устройства для подключения входа готовности приема ЗВМ соединен с выходом первого элемента И и с первым входом первого элемента ИЛИ, вход элемента НЕ соединен с выходом второго элемента И, со счетным входом счет чика, с первым входом третьего элемента И и синхровходом регистра сдвига, последовательные вход и выходкоторого соединены с вторым входомтретьего элемента И, вход устройствадля подключения входа начала выводаЗВМ соединен с Я-входом первого триггера, выход элемента НЕ соединен спервым входом первого элемента И, выход третьего элемента И соединен свыходом устройства для подключения клинии связи, о т л и ч а ю щ е е с ятем, что, с целью повышения достоверности работы, устройство содержит . импульсов, четвертый элемент И, регистр контроля, группу элементов ИСКЛ 10 ЧАЮЩЕЕ ИЛИ, второй, третий и четвертый элементы ИЛИ, дешифратор, причем вход устройства подключения выхода конца вывода ЭВМ соединен сК-входами первого и второго триггеров ис первым входом второго элемента ИЛИ,второй вход которого соединен с инверсным выходом первого триггера, прямойвыход которого соединен с Р-входомвторого триггера, прямой выход которого соединен с первым входом второго элемента И, второй вход которогосоединен с С-входом второго триггераи выходом генератора импульсов,вход устройства для подключения выхода разрешения параллельной записиЭВМ соединен с входами разрешениязаписи регистра сдвига, регистраконтроля и третьим входом второгоэлемента ИЛИ, выход которого соединен.с входом сброса счетчика, выходысчетчика соединены с входами дешифратора, выход которого соединен свторым входом первого элемента И,вход устройства для подключения кинформационному выходу ЗВМ соединенс информационными входами регистрасдвига и регистра контроля, синхровход регистра контроля .соединен свходом устройства для подключениявыхода разрешения параллельной записи контрольной информации ЭВМ, сСоставитель МолчанТехред Л. Олейник Редактор М.Дыль орректор А.Обруч Заказ 1893/4 Тираж 673ИИПИ Государственногоделам изобретенийМосква, Ж, Рауш Подписноекомитета СССРоткрытийкая наб д. 4 В 113 Производственно-полиграфическое предприятие, г. Ужго л. Проектная,5 13 первым входом третьего элемента ИЛИ и Б-входом третьего счетчика, прямой выход которого соединен с вторым входом третьего элемента ИЛИ, инверсный выход которого соединен с вторым входом первого элемента ИЛИ, выход которого соединен с первым входом четвертого элемента И, выход которого является выходом сигнала ошибки устройства, первые входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ группы соединены с группой выходов регистра 10834 6сдвига, вторые входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ группы соединены с группой выходов регистра контроля, вы"ходы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ группы соединены с входами четвертогоэлемента ИЛИ выход которого соединен с вторым входом четвертогоэлемента И , вход устройства дляподключения выхода окончания вы вода контрольной информации ЭВМсоединен с К-входом третьего триг.гера.
