Формирователь импульсов

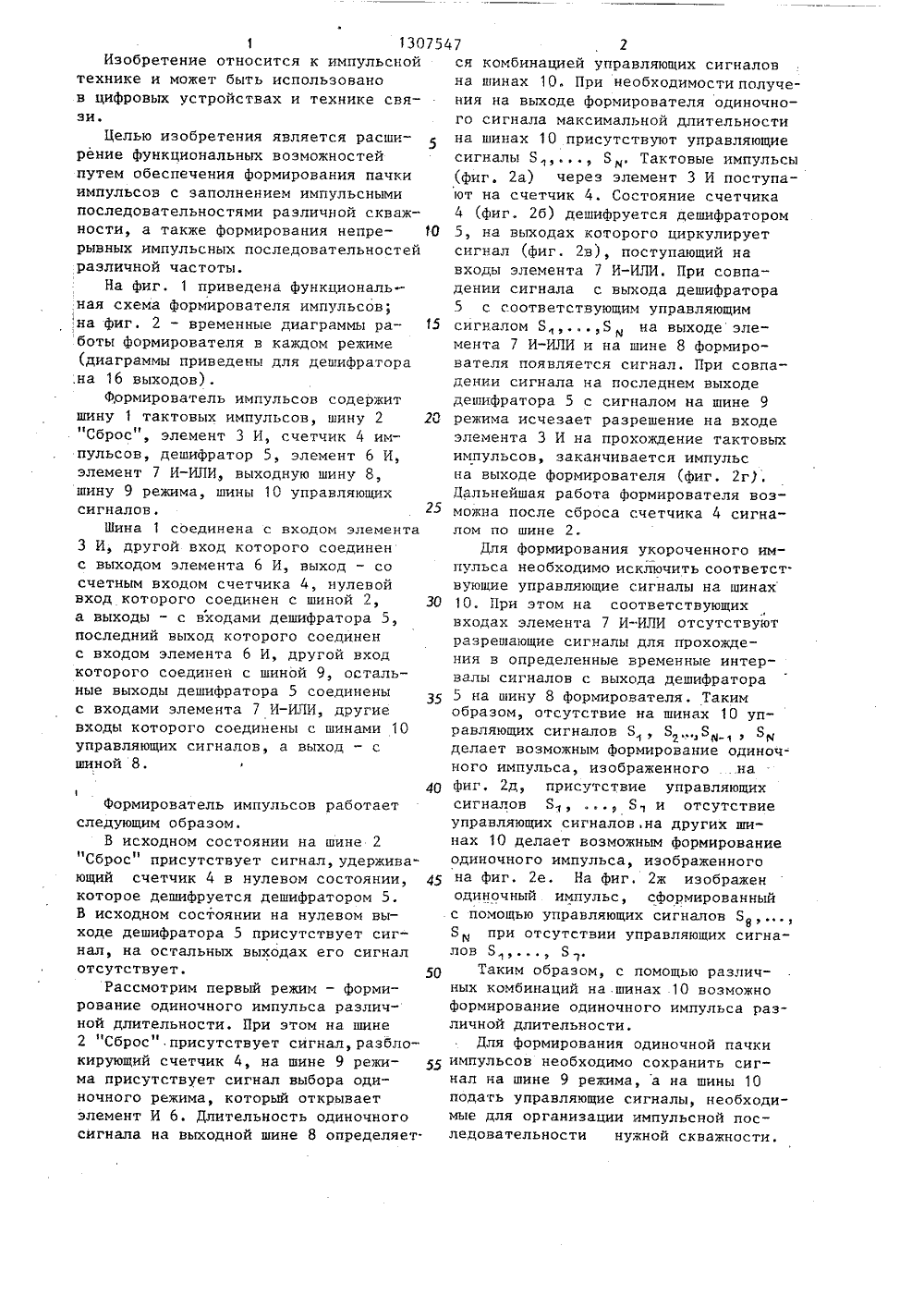

СОЮЗ СОВЕТСНИХСОЦИА ЛИСТ ИЧЕСНИХ(51)4 Н 03 К СРЫТИЙ ОПИСАНИЕ ИЗОБРЕ 9 16водствЛенина Ю.С.С ное объедидетельство СССР К 3 /78, 1980. тельство СССР 3 К 3/64, 1982. ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТ ТОРСНОМУ СВИДЕТЕЛЬСТВУ(21) 3983517/24-2 (22) 27.11.85 (46) 30,04.87, Бю (71) Рижское прои нение ВЭФ им. В.И (72) Т.А.Новикова и Ф.А.Фукс(57) Изобретение может быть использовано в цифровых устройствах и технике связи. Цель изобретения - расширение функциональных возможностей уст.ройства, Формирователь импульсов содержит элементы И З,и 6, счетчик 4импульса, элемент И-ИЛИ 7 и шины 1,2, 8,9 и 10 тактовых импульсов,"Сброс", выходную, режима и управляющих сигналов соответственно. Введение дешифратора 5 и образование новых функциональных связей обеспечивают формирование пачки импульсов сзаполнением импульсными последовательностями различной скважности. Крометого, обеспечивается формированиенепрерывных импульсных последовательностей различной частоты. 2 ил.1 130754Изобретение относится к импульснойтехнике и может быть использованов цифровых устройствах и технике связи.Целью изобретения является расширение функциональных воэможностейпутем обеспечения формирования пачкиимпульсов с заполнением импульснымипоследовательностями различной скважности, а также Формирования непрерывных импульсных последовательностейразличной частоты.На фиг. 1 приведена Функциональная схема формирователя импульсов;:на фиг2 - временные диаграммы работы формирователя в каждом режиме(диаграммы приведены для дешифратора"Сброс", элемент 3 И, счетчик 4 импульсов, дешифратор 5, элемент 6 И,элемент 7 И-ИЛИ, выходную шину 8,шину 9 режима, шины 10 управляющихсигналов,25Шина 1 соединена с входом элемента3 И, другой вход которого соединенс выходом элемента 6 И, выход - сосчетным входом счетчика 4, нулевойвход которого соединен с шиной 2, 30а выходы - с входами дешифратора 5,последний выход которого соединенс входом элемента 6 И, другой входкоторого соединен с шиной 9, остальные выходы дешифратора 5 соединеныс входами элемента 7 И-ИЛИ, другиевходы которого соединены с шинами 10управляющих сигналов, а выход - сшиной 8.1 Формирователь импульсов работает следующим образом.В исходном состоянии на шине 2 "Сброс" присутствует сигнал, удерживающий счетчик 4 в нулевом состоянии, 45 которое дешифруется дешифратором 5. В исходном состоянии на нулевом выходе дешифратора 5 присутствует сигнал, на остальных выходах его сигнал отсутствует. 50Рассмотрим первый режим - формирование одиночного импульса различной длительности. При этом на шине 2 "Сброс" присутствует сигнал, разблокирующий счетчик 4, на шине 9 режима присутствует сигнал выбора одиночного режима, который открывает элемент И 6. Длительность одиночного сигнала на выходной шине 8 определяет 7 2ся комбинацией управляющих сигналовна шинах 10. При необходимости получения на выходе формирователя одиночного сигнала максимальной длительностина шинах 10 присутствуют управляющиесигналы Я, , Я , Тактовые импульсы(фиг, 2 а) через элемент 3 И поступают на счетчик 4. Состояние счетчика4 (Фиг. 2 б) дешифруется дешифратором5, на выходах которого циркулируетсигнал (фиг. 2 в), поступающий навходы элемента 7 И-ИЛИ. При совпадении сигнала с выхода дешифратора5 с соответствующим управляющимсигналом ЯЯна выходе элемента 7 И-ИЛИ и на шине 8 Формирователя появляется сигнал. При совпадении сигнала на последнем выходедешифратора 5 с сигналом на шине 9режима исчезает разрешение на входеэлемента 3 И на прохождение тактовыхимпульсов, заканчивается импульсна выходе Формирователя (фиг. 2 г).Дальнейшая работа Формирователя возможна после сброса счетчика 4 сигналом по шине 2,Для формирования укороченного импульса необходимо исключить соответст.вующие управляющие сигналы на шинах10. При этом на соответствующихвходах элемента 7 И-ИЛИ отсутствуютразрешающие сигналы для прохождения в определенные временные интервалы сигналов с выхода дешифратора5 на шину 8 формирователя, Такимобразом, отсутствие на шинах 10 управляющих сигналов Я Я,ЯЯМделает возможным формирование одиночного импульса, изображенного наФиг. 2 д, присутствие управляющихсигналов Я,, Я, и отсутствиеуправляющих сигналов,на других шинах 10 делает возможным формированиеодиночного импульса, изображенногона фиг. 2 е. На фиг. 2 ж изображенодиночный импульс, сформированныйс помощью управляющих сигналов Я 8Япри отсутствии управляющих сигналов Я 1 ру Я 7 аТаким образом, с помощью различных комбинаций на.шинах 10 возможноформирование одиночного импульса различной длительности,Для формирования одиночной пачкиимпульсов необходимо сохранить сигнал на шине 9 режима, а на шины 10подать управляющие сигналы, необходимые для организации импульсной последовательности нужной скважности.При этом отсутствие управляющих сигналов на одной или нескольких шинах 10 приводит. к отсутствию разрешающих сигналов на соответствующих входах элемента 7 И-ИЛИ, и, соответственно, к запрету для прохождения в определенные интервалы сигналов с выхода дешифратора 5 на выходную шину 8 формирователя. Поэтому для формирования пачки импульсов, изображенной на фиг. 2, необходимо исключить сигналы Б, Б, Б , Б, . Для формирования пачки импульсов, изображенной на фиг. 2 к,необходимо подать управляющие сигналы Б 1 Бзу Бу у Б 7 ) Ы Бз УУ Б 1Для формирования непрерывных импульсных последовательностей необходимо отсутствие сигнала на шине 9. При этом на входе элемента 3 И при сутствует постоянное разрешение на прохождение тактовых импульсов ча вход счетчика 4, В зависимости от кодовых комбинаций на шинах 10 возможно организовать непрерывные импульсные последовательности различной частоты, как показано на фиг. 2 л, ,2 п. При этом отсутствие сигнала йа выходной шине 8 формирователя в определенные временные интервалыорганизуется отсутствием управляющих"игналов на шинах 10.Формула изобретенияФормирователь импульсов, содержащий первый элемент И, один из входов которого соединен с шиной режима, второй элемент И, один нз входов которого подключен к шине тактовых импульсов, а выход соединен со счетным входом счетчика. импульсов, нулевой-вход которого соединен с шиной "Сброс", а также элемент И-ИЛИ, первые входы которого подключены к шине управляющих сигналов, а выход сое" динен с выходной шиной, о т л и ч аю щ и й с я тем, что, с целью расширения функциональных возможностей, в него введен дешифратор, входы которого соединены с выходами счетчика импульсов, а последний выход подключен к другому входу первого элемента И, выход которого соединен с другим входом второго элемента И, при этом остальные выходы дешифратора подключены к вторым входам элемента И-ИЛИ.
