Способ определения коэффициента отражения радиопоглощающего материала

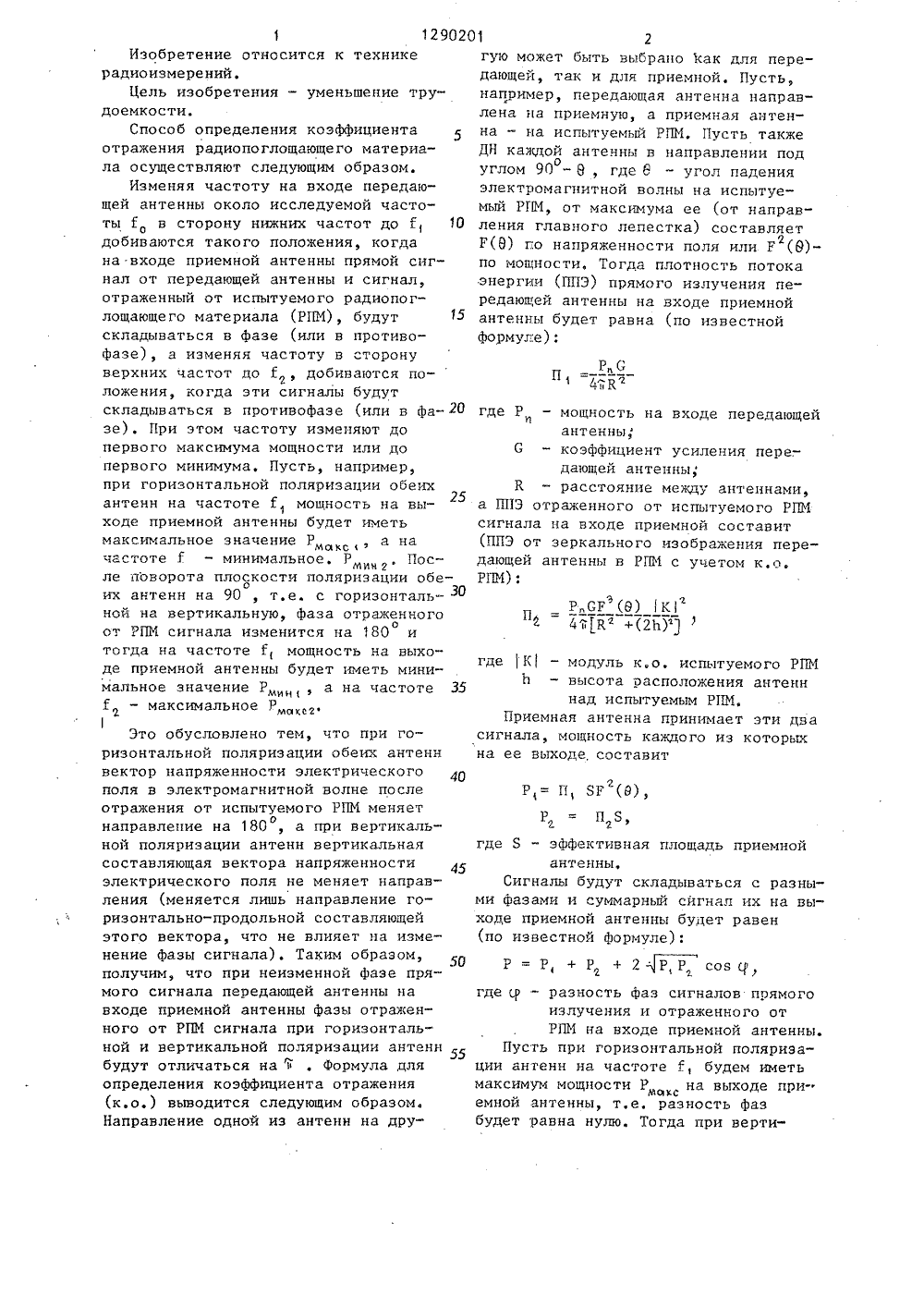

СОЮЗ СОВЕТСНИСОЦИАЛИСТИЧЕСНРЕСПУБЛИН 19) О 1) А 01 К 27 06 г НИЯ едр. Безэховые и связь, 1982,(54) СПОСОБ ОПРЕД ОТРАЖЕНИЯ РАДИОПО (57) Изобретение радиоизмерений, Ц уменьшение трудое ЛЕНИЯ КОЭФФИЦИЕНТА ЛОЩАЮЩЕ ГО МАТЕРИАЛА тносится к технике ль изобретения - кости. Способ осуГОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ ПИСАНИЕ ИЭО АВТОРСКОМУ Сви(56) Мицмахер М,Юкамеры СВЧ. М,: Рс.97.Там же, с.99. ществляется следующим образом. Пер дающую антенну (А) ориентируют на приемную. Изменение мощности на выходе приемной А осуществляется путем изменения частоты сигнала до получения мин, или макс, величины измеряемой мощности Р,. Мощность Р измеряется на выходе приемной А или при одновре,менном повороте плоскостей поляризао ции приемной и передающей А на 90 Коэф. отражения от испытуемого материала рассчитывается по ф-ле К =(4 Р, - 4 Р, ) / (4 Р, +Р, ) зЫ9 - угол падения электромагн, волны на испытуемый материал.129020Изобретение относится к техникерадиоизмерений,Цель изобретения - уменьшение трудоемкости,Способ определения коэффициентаотражения радиопоглощающего материала осуществляют следующим образом.Изменяя частоту на входе передающей антенны около исследуемой частоты 1 в сторону нижних частот до Г 1 Одобиваются такого положения, когдана входе приемной антенны прямой сигнал от передающей антенны и сигнал,отраженный от испытуемого радиопоглощающего материала (РПМ), будут 15складываться в фазе (или в противофазе), а изменяя частоту в сторонуверхних частот до 1 , добиваются положения, когда эти сигналы будутскладываться в противофазе (или в Фазе). При этом частоту изменяют допервого максимума мощности или допервого минимума, Пусть, например,при горизонтальной поляризации обеихантенн на частоте 1 мощность на вы 25ходе приемной антенны будет иметьмаксимальное значение Р, а наМаксчастоте 1 - минимальное. Р . ПосМИН 2ле доворота плоскости поляризации обеоих антенн на 90 , т.е. с горизонталь.- З 0ной на вертикальную, фаза отраженногооот РПМ сигнала изменится на 180 итогда на частоте Г мощность на выходе приемной антенны будет иметь минимальное значение Ра на частоте 35- максимальное РмокРг1Это обусловлено тем, что при горизонтальной поляризации обеих антеннвектор напряженности электрическогополя в электромагнитной волне послеотражения от испытуемого РПМ меняетонаправление на 180 , а при вертикальной поляризации антенн вертикальнаясоставляющая вектора напряженностиэлектрического поля не меняет направления (меняется лишь направление горизонтально-продольной составляющейэтого вектора, что не влияет на изменение фазы сигнала). Таким образом,получим, что при неизменной Фазе прямого сигнала передающей антенны навходе приемной антенны фазы отраженного от РПМ сигнала при горизонтальной и вертикальной поляризации антенн55будут отличаться на к , Формула дляопределения коэффициента отражения(к.о,) выводится следующим образом.Направление одной из антенн на дру 1 2гую может быть выбрано 1 сак для передающей, так и для приемной. Пусть, например, передающая антенна направлена на приемную, а приемная антенна - на испытуемый РПМ. Пусть также ДН каждой антенны в направлении подоуглом 90 - 8, где б - угол падения электромагнитной волны на испытуемый РПМ, от максимума ее (от направления главного лепестка) составляет Г(8) по напряженности поля или Р (9)- 2 по мощности, Тогда плотность потока .энергии (ППЭ) прямого излучения передающей антенны на входе приемной антенны будет равна (по известной Формуле):РСП1 4где Р - мощность на входе передающейантенны,С - коэффициент усиления пере. -дающей антенны,К - расстояние между антеннами, а ППЭ отраженного от испытуемого РПМ сигнала на входе приемной составит (ППЭ от зеркального изображения передающей антенны в РПМ с учетом к.о. РПМ):РСГ (9) 1 ЕП47 К + (21 г)" 1где К - модуль к.о, испытуемого РПМЬ - высота расположения антенннад испытуемым РГМ,Приемная антенна принимает зти двасигнала, мощность каждого из которыхна ее выходе, составит81 Р(О),Р = П Я,где Б - эффективная площадь приемнойантенны,Сигналы будут складываться с разными фазами и суммарный сигнал их на выходе приемной антенны будет равен (по известной Формуле):Р = Р, + Р, + 2 ГР, Р сов ц,где с - разность фаз сигналов прямогоизлучения и отраженного отРЛМ на входе приемной антенны,Пусть при горизонтальной поляризации антенн на частоте Г, будем иметь максимум мощности Р на выходе примакеемной антенны, т,е, разность Фаз будет равна нулю. Тогда при верти5 1290201 тикальной плоскостью поляризации с идентичными диаграммами направленности, причем передающую антенну ориенти-. руют на испытуемый материал, изменение и измерение мощности на выходе приемной антенны, о т л и ч а ю - щ и й с я тем, что, с целью уменьшения трудоемкости, передающую антенну ориентируют на приемную, изменение мощности на выходе приемной антенны 10 осуществляют путем изменения частоты сигнала до получения минимальной или максимальной величины измеряемой мощности Р, дополнительно измеряют мощность Р на выходе приемной антенны или одновременном повороте плоскостей поляризации приемной и передающей антенн на 90 , а коэффициент отражения от испытуемого материала рассчитывают по формуле;(Р+ -Р з 1 п 6 где 0 - угол падения электромагнитной волны на испытуемый материал. Составитель М. КроминТехред А.Кравчук Корректор С.Черни Редактор А. Лежнина Заказ 7895/41 Тираж 751 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
