Котел-утилизатор

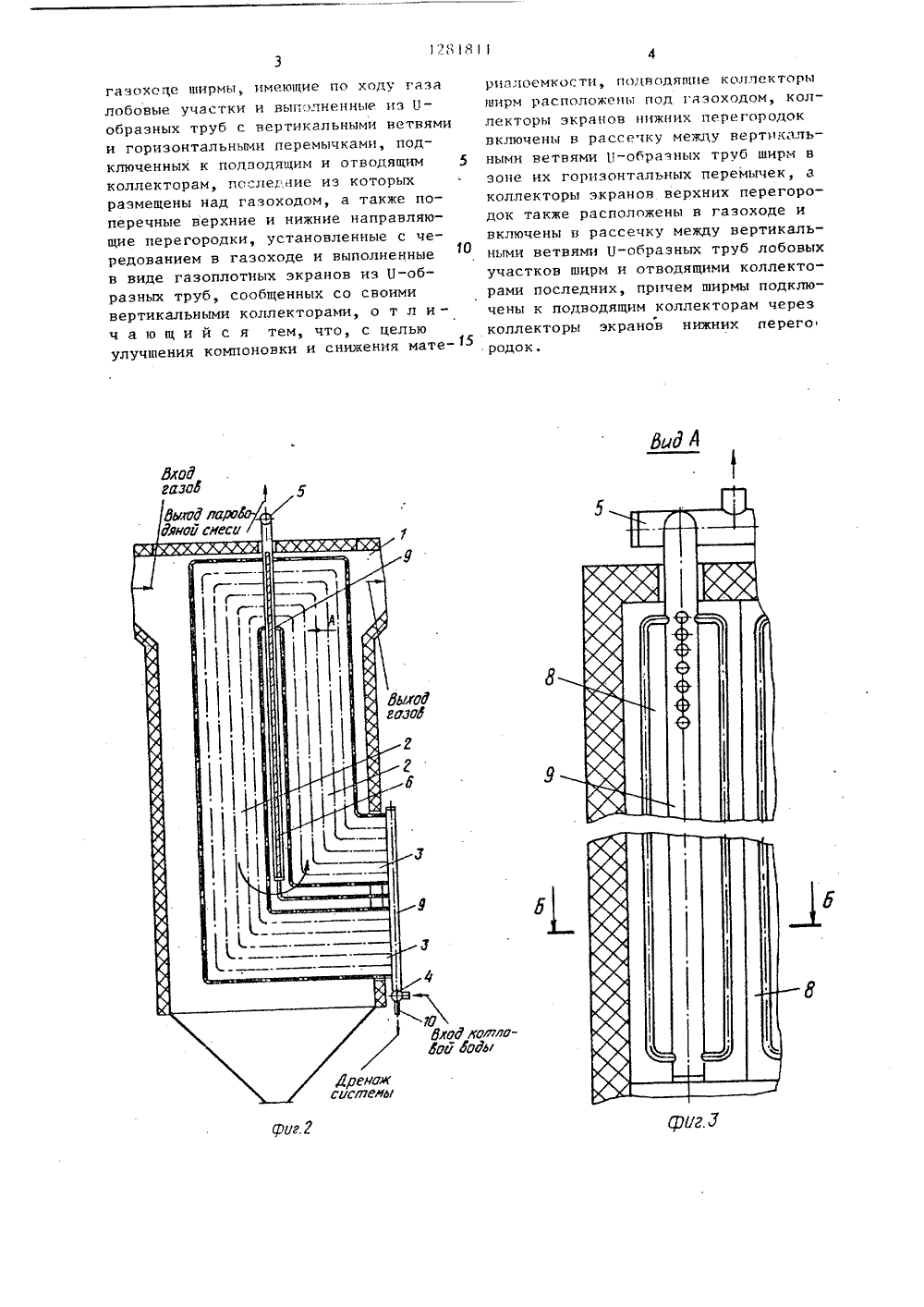

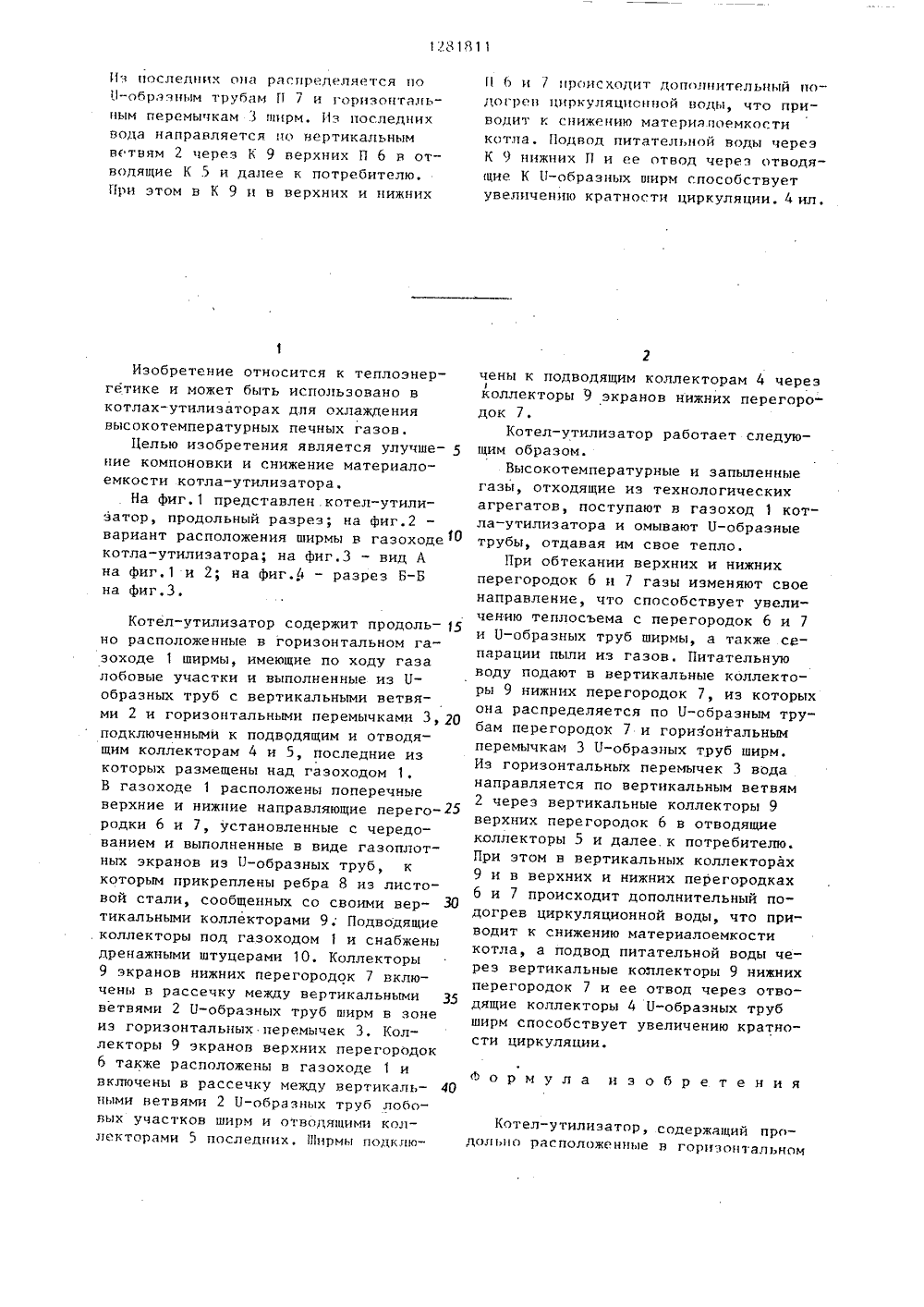

(504 Г 22 В 1/1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 4с Е ИЗОБРЕТЕН ИС ВТОР СН ъединение л, 122-7 ельство СССР В 1/18, 1981 Выход парооодяной смеси Ю СЮ Ф(57) Изобретение относится к теплоэнергетике и может быть использованодля охлаждения печных газов. Изобретение позволяет улучшить компоновкуи снизить материалоемкость котла. Газы при обтекании перегородок (П) 6и 7 в газоходе 1 изменяют свое нап"равление. Это способствует увеличениютеплосъема с П и П-образных ширм, атакже сепарации пыли из газов, Питательная вода поступает в вертикальныеколлекторы (К) 9 экранов нижних П 7,1281811 Из последних оиа распределяется иоЦ-сбрязцым трубам П 7 и горизонтальным перемычкам 3 ширм. Из последнихвода направляется ио вертикальнымветвям 2 через К 9 верхних П 6 в отводящие К .5 и далее к потребителю.Гри этом в К 9 и в верхних и нижних Изобретение относится к теплоэнергетике и может быть использовано в котлах-утилиэаторах для охлаждения высокотемпературных печных газов.Целью изобретения является улучше цие компоновки и снижение материало- емкости котла-утилизатора.На фиг.1 представлен котел-утилизатор, продольный разрез; на фиг.2 вариант расположения ширмы в газоходе 1 О котла-утилизатора; на фиг.З - вид А на фиг,1 и 2; на фиг.4 - разрез Б-Б на фиг.З. Котел-утилизатор содержит продоль но расположенные в горизонтальном газоходе 1 ширмы, имеющие по ходу газа лобовые участки и выполненные из - образных труб с вертикальными ветвями 2 и горизонтальными перемычками 3, 2 О подключенными к подвсдящим и отводящим коллекторам 4 и 5, последние из которых размещены над газоходом 1. В газоходе 1 расположены поперечные верхние и нижние направляющие перегородки 6 и 7, установленные с чередованием и выполненные в виде газоплотных экранов из П-образных труб, к которым прикреплены ребра 8 из листовой стали, сообщенных со своими вер тикальными коллекторами 9; Подводящие .коллекторы под газоходом 1 и снабжены дренажными штуцерами 1 О. Коллекторы 9 экранов нижних перегородок 7 включены в рассечку между вертикальными 35 ветвями 2 Г 1-образных труб ширм в зоне иэ горизонтальных перемычек 3. Коллекторы 9 экранов верхних перегородок 6 также расположены в газоходе 1 и включены в рассечку между вертикаль ными ветвями 2 0-образных труб лобогых участков ширм и отводящими коллекторами 5 последних. 1 ирмы иодклюП 6 и 7 происходит дополнительный иодогрец циркуляцисицой воды, что приводит к снижению материя.лоемкостикотла. Подвод питательной воды черезК 9 нижних Г и ее отвод через отводящие К Ц-образных ширм способствуетувеличецшо кратности циркуляции. 4 ил. чены к подводящим коллекторам 4 через коллекторы 9 экранов нижних перегородок 7.Котел-утилизатор работает следующим образом.Высокотемпературные и запыленные газы, отходящие из технологических агрегатов, поступают в газоход 1 котла-утилизатора и омывают ГГ-образные трубы, отдавая им свое тепло.При обтекании верхних и нижних перегородок 6 и 7 газы изменяют свое направление, что способствует увеличению теплосъема с перегородок 6 и 7 и Г 1-образных труб ширмы, а также сепарации пыли из газов, Питательную воду подают в вертикальные коллекторы 9 нижних перегородок 7, из которых она распределяется по 11-образным трубам перегородок 7 и горизонтальным перемычкам 3 Г 1-образных труб ширм. Из горизонтальных перемычек 3 вода направляется по вертикальным ветвям 2 через вертикальные коллекторы 9 верхних перегородок 6 в отводящие коллекторы 5 и далее. к потребителю. При этом в вертикальных коллекторах 9 и в верхних и нижних перегородках 6 и 7 происходит дополнительный подогрев циркуляционной воды, что приводит к снижению материалоемкости котла, а подвод питательной воды через вертикальные коллекторы 9 нижних перегородок 7 и ее отвод через отводящие коллекторы 4 Г 1-образных труб ширм способствует увеличению кратности циркуляции. Формула изобретения Котел-утилизатор,.содержащий продольно расположенные в горизонтальномгазохсце ширмы, имеющие па ходу газалобовые участки и выполненные из 11 -образных труб с вертикальными ветвямии горизонтальными перемычками, подключенных к подводящим и отводящим 5коллекторам, послерие из которыхразмещены над газоходом, а также поперечные верхние и нижние направляющие перегородки, установленные с чередованием в газоходе и выполненныев виде газоплотных экранов из 11-образных труб, сообщенных со своимивертикальными коллекторами, о т л и -ч а ю щ и й с я тем, что, с цельюулучшения компоновки и снижения мате риалоемкости, подводящие коллекторыширм расположены подазоходом, коллекторы экранов нижних перегородоквключены в рассечку между вертикальными ветвями Ц-образных труб ширм взоне их горизонтальных перемычек, аколлекторы экранов верхних перегородок также раслоложены в газоходе ивключены в рассечку между вертикальными ветвями 11-образных труб лобовыхучастков ширм и отводящими коллекторами последних, причем ширмы подключены к подводящим коллекторам черезколлекторы экранов нижних перегородок,1281811 Составитель В.Князевактор О.Юрковецкая ТехредВ,Кадар Корректор Е.Рошк аказ 7 одписное 5 Ужгород, ул. Проектна Производственно-полигра ическое предприяти 32 ВНИИПИ Госуда по делам 113035, МоскваТираж твенног зобрете Ж, Р 387комитета СССРий и открытийушская наб д
