Преобразователь перемещения в код

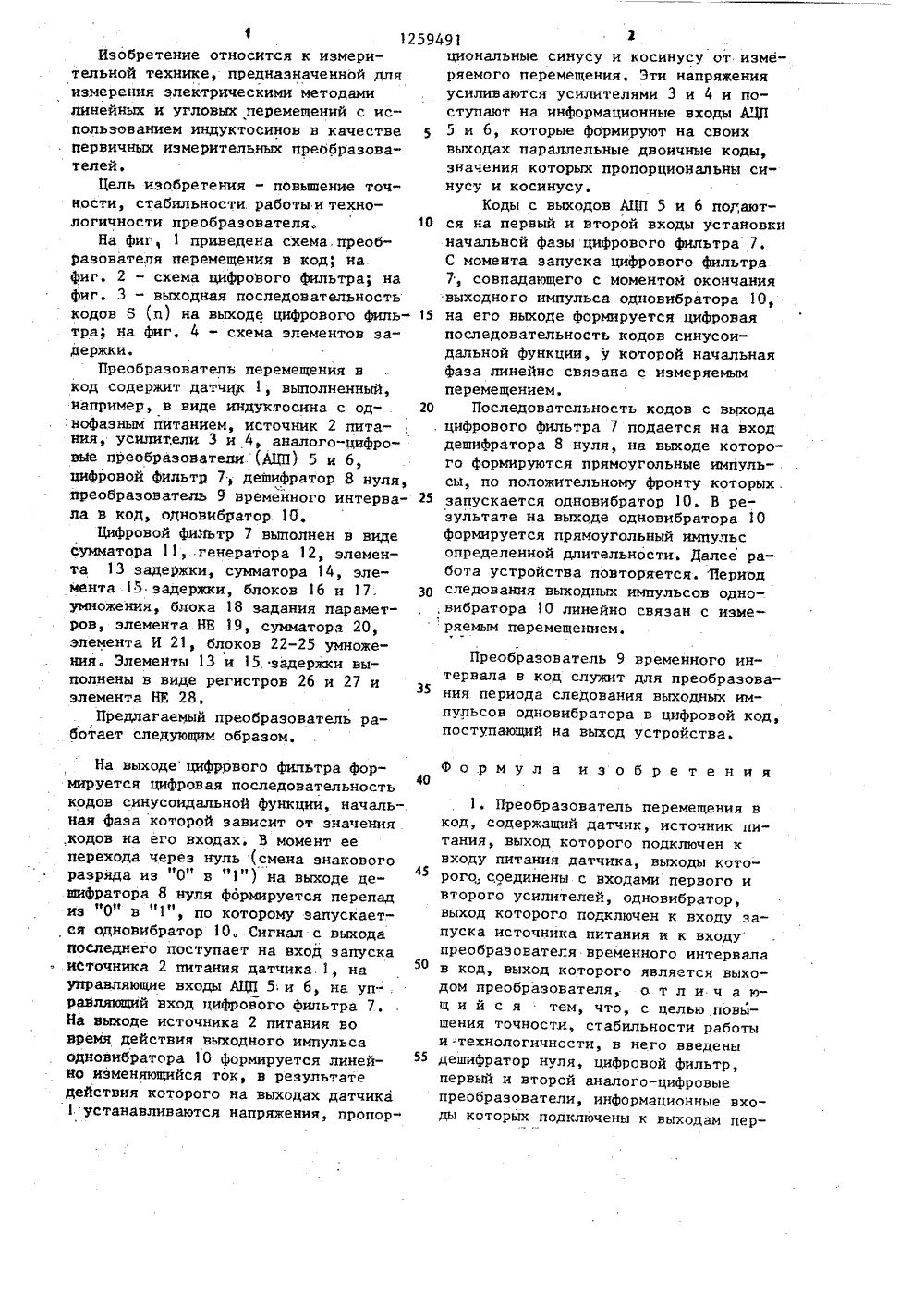

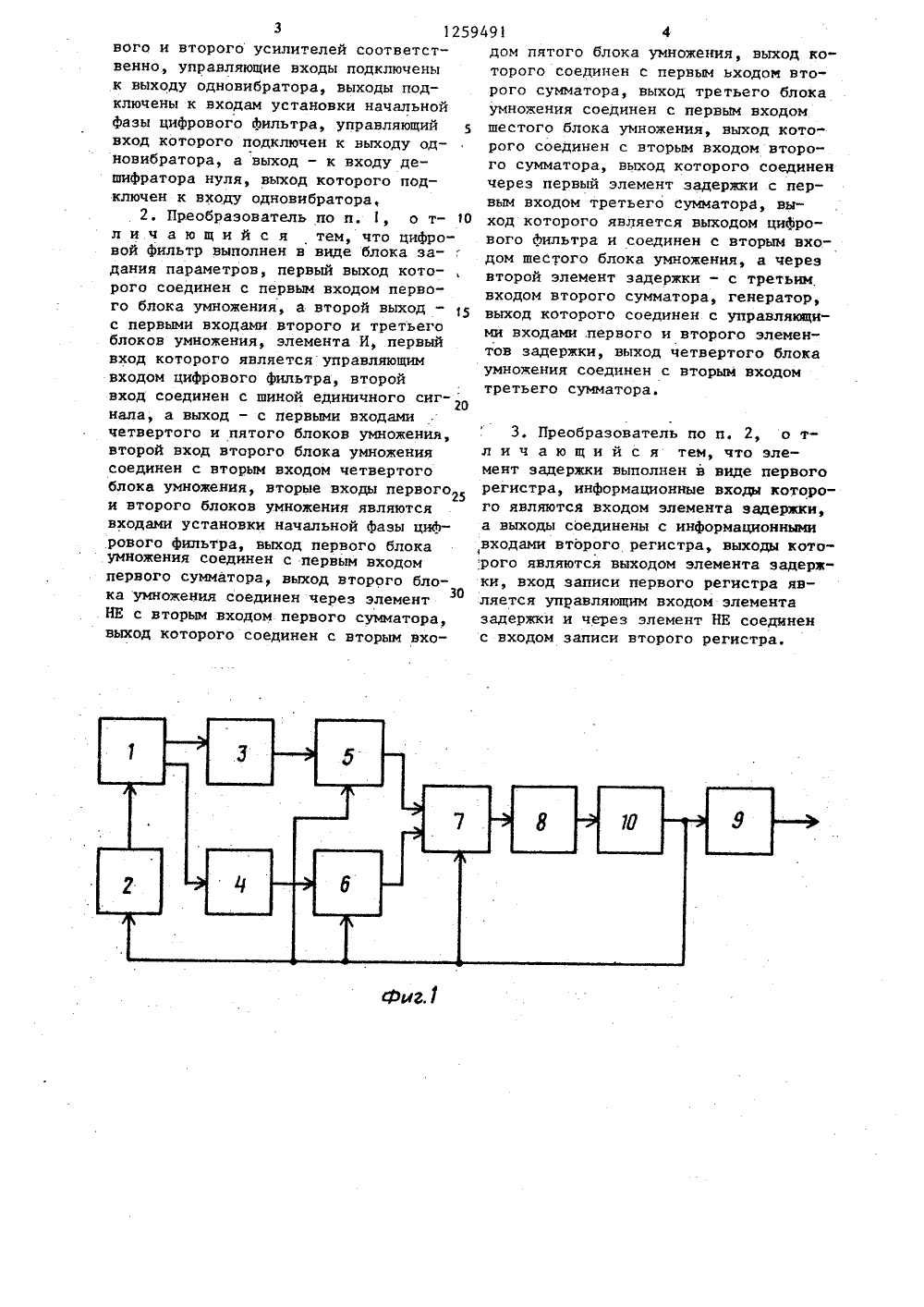

2594912 1 О 5 20 25 35 1 1Изобретение относится к измерительной технике, предназначенной дляизмерения электрическими методамилинейных и угловых перемещений с использованием индуктосинов в качествепервичных измерительных преобразователей.Цель изобретения - повьппение точности, стабильности. работы и технологичности преобразователя,На фиг, 1 приведена схема.преобразователя перемещения в код; нафиг. 2 - схема цифрового Фильтра; нафиг. 3 - выходная последовательностьКодов Б (и) на выходе цифрового фильтра; на фиг. 4 - схема элементов задержки.Преобразователь перемещения вкод содержит датчи;к 1, выполненный,например, в виде индуктосина с однофазным питанием, источник 2 питания, усилители 3 и 4, аналого-цифровые преобразователи (АЦП) 5 и 6,цифровой Фильтр 7 дешифратор 8 нуля,преобразователь 9 временного интервала в код, одновибратор 1 О.Цифровой Фильтр 7 выполнен в видесумматора 11, генератора 12, элемента 13 задержки, сумматора 14, элемента 15 задержки, блоков 16 и 17.умножения, блока 18 задания параметров, элемента НЕ 19, сумматора 20,элемента И 21, блоков 22-25 умножения. Элементы 13 и 15, задержки выполнены в виде регистров 26 и 27 иэлемента НЕ 28,Предлагаемый преобразователь работает следующим образом. циональные синусу и косинусу от измеряемого перемещения. Эти напряженияусиливаются усилителями 3 и 4 и поступают на информационные входы АЦП5 и 6, которые формируют на своихвыходах параллельные двоичные коды,значения которых пропорциональны синусу и косинусув Коды с выходов АЦП 5 и 6 подаются на первый и второй входы установки начальной Фазы цифрового фильтра 7. С момента запуска цифрового фильтра 7, совпадающего с моментом окончания выходного импульса одновибратора 10, на его выходе формируется цифровая последовательность кодов синусоидальной функции, у которой начальная фаза линейно связана с измеряемым перемещением,Последовательность кодов с выхода цифрового фильтра 7 подается на вход дешифратора 8 нуля, на выходе которого формируются прямоугольные импульсь 1, по положительному фронту которых. запускается одновибратор 10. В результате на выходе одновибратора 1 О формируется прямоугольный импульс определенной длительности. Далее работа устройства ловторяется. Период ЗО следования выходных импульсов одно,вибратора 1 О линейно связан с измеряемым перемещением. Преобразователь 9 временного интервала в код служит для преобразова" ния периода следования выходных импульсов одновибратора в цифровой код, поступающий на выход устройства.40 На выходе цифррвого фильтра формируется цифровая последовательность кодов синусоидальной функции, начальная фаза которой зависит от значения ,кодов на его входах, В момент ее перехода через нуль (смена знакового разряда из "0" в "1") на выходе дешифратора 8 нуля формируется перепад из "0" в "1", по которому запускается одновибратор 1 О. Сигнал с выхода последнего поступает на вход запуска источника 2 питания датчика.1, на управляющие входы АЦП 5 и 6, на управляющий вход цифрового фильтра 7. На выходе источника 2 питания во время действия выходного импульса одновибратора 10 формируется линейно изменяющийся ток, в результате действия которого на выходах датчика 1 устанавливаются напряжения, пропор 45 50 55 Формула изобретения 1, Преобразователь перемещения в код, содержащий датчик, источник питания, выход которого подключен к входу питания датчика, выходы которого, соединены с входами первого и второго усилителей, одновибратор, выход которого подключен к входу запуска источника питания и к входу преобраэователя временного интервала в код, выход которого является выходом преобразователя, о т л и ч а ющ н й с я тем, что, с целью повышения точности, стабильности работы и технологичности, в него введены дешифратор нуля, цифровой Фильтр, первый и второй аналого-цифровые преобразователи, информационные входы которых подключены к выходам пер 3 1259вого и второго усилителей соответственно, управляющие входы подключенык выходу одновибратора, выходы подключены к входам установки начальнойфазы цифрового фильтра, управляющийвход которого подключен к выходу одновибратора, а выход - к входу дешифратора нуля, выход которого подключен к входу одновибратора,2. Преобразователь по п, 1, о т- Юл и ч а ю щ и й с я тем, что цифровой фильтр выполнен в виде блока задания параметров, первый выход которого соединен с первым входом первого блока умножения, а второй выход -с первыми входами второго и третьегоблоков умножения, элемента И, первыйвход которого является управляющимвходом цифрового фильтра, второйвход соединен с шиной единичного сиг-,нала, а выход - с первыми входамичетвертого и пятого блоков умножения,второй вход второго блока умножениясоединен с вторым входом четвертогоблока умножения, вторые входы первогои второго блоков умножения являютсявходами установки начальной фазы цифрового фильтра, выход первого блокаумножения соедйнен с первым входомпервого сумматора, выход второго блока умножения соединен через элементНЕ с вторым входом первого сумматора,выход которого соединен с вторым вхо 491 4дом пятого блока умножения, выход которого соединен с первым ьходом второго сумматора, выход третьего блока умножения соединен с первым входом шестого блока умножения, выход которого соединен с вторым входом второго сумматора, выход которого соединен через первый элемент задержки с первым входом третьего сумматора, выход которого является выходом цифрового фильтра и соединен с вторым входом шестого блока умножения, а через второй элемент задержки - с третьим входом второго сумматора, генератор, выход которого соединен с управляющими входами .первого и второго элементов задержки, выход четвертого блока умножения соединен с вторым входом третьего сумматора. 3, Преобразователь по п. 2, о тл и ч а ю щ и й с я тем, что элемент задержки выполнен в виде первого регистра, информационные входы которого являются входом элемента задержки, а выходы соединены с информационными входами второго регистра, выходы которого являются выходом элемента задержки, вход записи первого регистра является управляющим входом элемента задержки и через элемент НЕ соединен с входом записи второго регистра.
