Цифровое устройство для управления ведомым сетью преобразователем

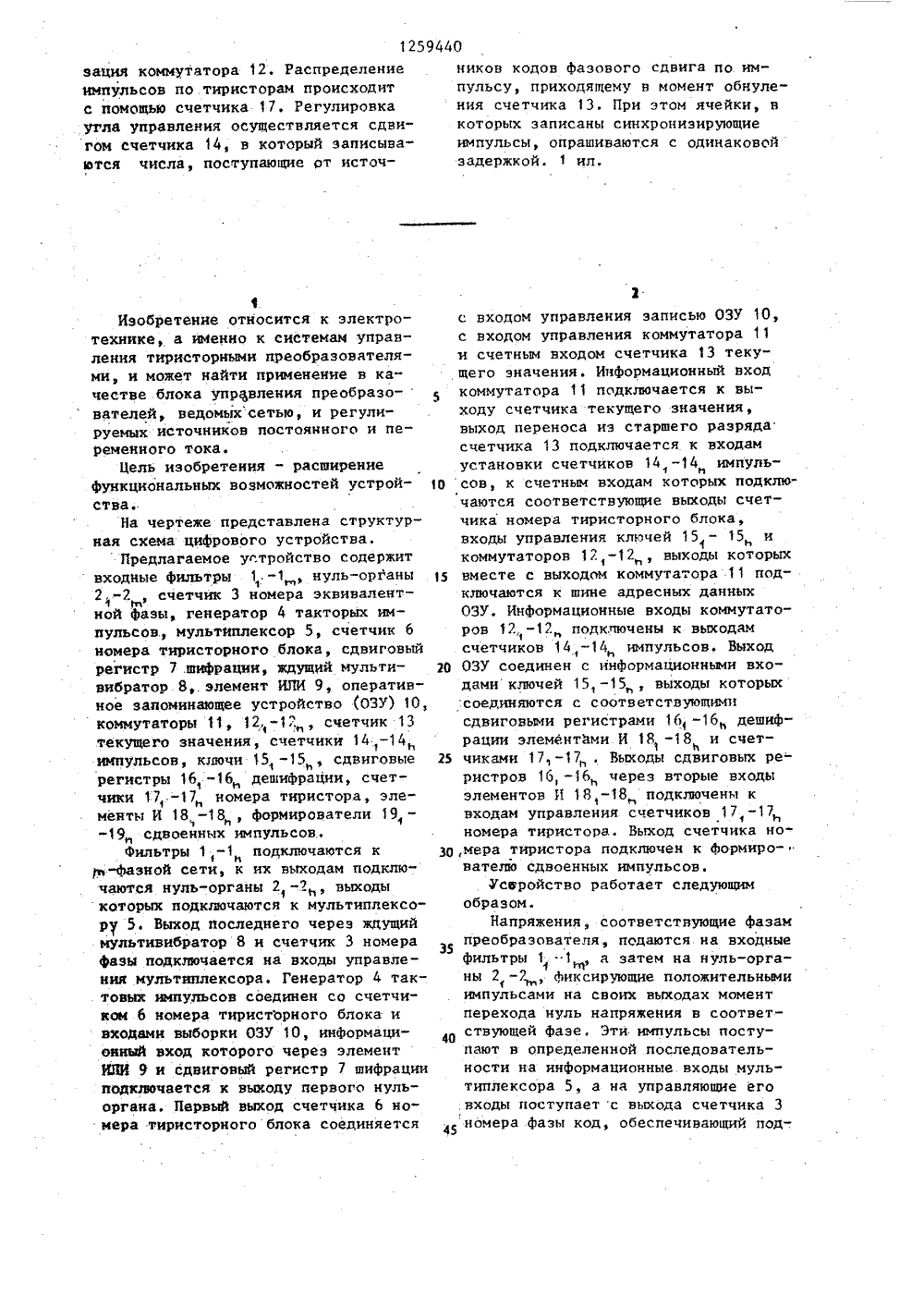

(1% (11) 2 М 7/ 459 ЫЙ КОМИТЕТ СССР ОБРЕТЕНИЙ И ОТКРЫТИЙГОСУДАРСТВЕННПО ДЕЛАМ ИЗ ПИСАНИЕ ИЗОБРЕТЕН(46) 23.09.86. Бюл, В 35 (71) Уфимский ордена Ленина авиационный институт имСерго Орджоникидз (72) А.В.Никитин, В.В.Карпов, О.Л,Рьакиков и В.И.Шарабыров (53) 621.316,727(О 88.В)(56) Авторское свидетельство СССР Ф 875582, кл. Н 02 М 13/24, 1979.Авторское свидетельство СССР В 1184060, кл. Н 02 М 7/00, 1984. (54) ЦИФРОВОЕ УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ВЕДОМЫМ СЕТЬЮ тРЕОБРАЗОВАТЕЛЕМ (57) ИзобРетение относитея к систе" мам управления тиристорными преобразователями, а именно преобразователями, ведомыми сетью и регулируемьии источниками постоянного и пере менного тока. Цель изобретения -расщирение Функциональных возможностей. Рабочий цикл составляют тактыгенератора 4 тактовых импульсов,определяемые последовательностью аипульсов на выходе счетчика 6 номератнристорного блока, В первом тактеоперативное запоминающее устройство(ОЗУ) 10 включается в резим записи,число, записанное в счетчике 13 те-.куцего значения, увеличивается наединицу, коммутатор 1 на его выходеактивизируется, подключая выхсдсчетчика 13 к адресной вине ОЗУ 10при этом в ячейку ОЗУ 10 по адресуэтого числа производится запись синхрониэирувщего импульса, если в данном цикле он поступил на информационный вход ОЗУ 10, Во втором тактепроисходит увеличение числа, записанного в счетчике 14, и активи1259440 Э 5 40 зация коммутатора 12. Распределениеимпульсов по тиристорам происходитс помощью счетчика 17. Регулировкаугла управления осуществляется сдвигом счетчика 14, в который записываются числа, поступающие от источ 4Изобретение относится к электротехнике, а юенно к системам управления тиристорными преобразователями, и может найти применение в качестве блока управления преобразователей, ведомых сетью, и регулируемых источников постоянного и пе"ременного тока,Цель изобретения - расширениефункциональных возможностей устройстваНа чертеже представлена структурная схема цифрового устройства,Предлагаемое устройство содержитвходные фильтры 1-1 , нуль-органы2,-2 счетчик 3 номера эквивалент 4 тфной фазы, генератор 4 такторых импульсов, мультиплексор 5, счетчик 6номера тиристорного блока, сдвиговыйрегистр 7 .шиФрация, ждущий мультивибратор 8,. элемент ИЛИ 9, оперативное запоминающее устройство (ОЗУ) 10,коммутаторы 11, 12-1.";, счетчик 13текущего значения, счетчики 14,-14импульсов, ключи 15, -15, сдвиговыерегистры 16, -16 дешифрации, счетчики 17, -17 номера тиристора, элементы И 18,-18, формирователи 19, --19, сдвоенных импульсов.,Фильтры 1,-1 подключаются кв-Фазной сети, к их выходам подключаются нудь-органы 2 -2, вьходыкоторых подкаочаются к мультиплексору 5. Выход последнего через ждущиймультивибратор 8 и счетчик 3 номерафазы подключается на входы управления мультиплексора. Генератор 4 тактовых импульсов соединен со счетчиком 6 номера тиристорного блока ивходамн выборки ОЗУ 10, информационный вход которого через элементКИИ 9 и сдвиговый регистр 7 шифрацииподключается к выходу первого нульоргана. Первый выход счетчика 6 номера тиристорного блока соединяется ников кодов фазового сдвига по импульсу, приходящему в момент обнуления счетчика 13, Прн этом ячейки, вкоторых записаны синхрониэирующиеимпульсы, опрашиваются с одинаковойзадержкой, 1 ил,с входом управления записью ОЗУ 10,с входом управления коммутатора 11и счетным входом счетчика 13 текущего значения. Информационный вход 5коммутатора 11 подклочается к выходу счетчика текущего значения,выход переноса из старшего разрядасчетчика 13 подключается к входамустановки счетчиков 14 -14 импуль О сов, к счетным входам которых подключаются соответствующие выходы счетчиканомера тиристорного блока,входы управления ключей 15 - 15 икоммутаторов 12,-12, выходы которых 15 вместе с выходом коммутатора 11 подключаются к шине адресных данныхОЗУ. Информационные входы коммутаторов 12,-12 подключены к выходамсчетчиков 14,-14 импульсов. Выход 20 ОЗУ соединен с информационными входами ключей 15, -15, выходы которьисоединяются с соответствующимисдвиговыми регистрами 16 -16 дешифрации элементами И 18 -18 и счет 25 чиками 17 -17 . Вьиоды сдвиговых реристров 16, -16 через вторые входыэлементов И 18,-18 подключены квходам управления счетчиков 17,-17номера тиристора. Вьиод счетчика ноЭО,мера тиристора подключен к Формирователю сдвоенных импульсов.Усвройство работает следующим образом.Напряжения, соответствующие фазам преобразователя, подаются на входные фильтры 1 "1 , а затем на нуль-органы 2 -Р, Фиксирующие положительньвки импульсами на своих выходах момент перехода нуль напряжения в соответствующей Фазе, Эти импульсы поступают в определенной последовательности на информационные входы мультиплексора 5, а на управляющие еговходы поступает с выхода счетчика 3 номера фазы код, обеспечивающий под1259440потенциала в момент прихода сдвоенного импульса, которым зашифрован управляющий импульс тиристора в первой эквивалентной фазе преобразова-. 3ключение одного из информационных входов черезвыход мультиплексора 5 к ждущему мультивибратору 9 с време" нем задержки Т . Импульс с выхода ждущего мультивибратора переключает через времясчетчик 3, при этом мультиплексор переключается на ожидание импульса со следующего по по.рядку нуль-органа, после чего процесс повторяется. 10Таким образом, на одном из входов элемента ИЛИ 9 Формируется одноканальная последовательность синхронизирующих импульсов. Импульс с выхода первого нуль-органа 2 задерживается 15 .сдвиговым регистром 7 на один такт и поступает на второй вход элемента ИЛИ 9, нри этом на выходе в одноканальной последовательности импульсов первый из группы является сдво еннью, что необходимо в дальнейшем для определения к какой из фаз принадлежит каждый импульс.Рабочий цикл устройства состоит из и + 1 тактов тактового генератора 25 4, определяемых последовательностью положительных импульсов на выходе счетчика 6 номера тиристорного блока (и - число управляемых тиристорных блоков).30В первом такте ОЗУ 10 включается в режим записи, число, записанное в счетчике 13 текущего значения, увеличивается на единицу и активизируется коммутатор 11, подключая выход счет-чика 13 к адресной шине ОЗУ 1 О, при этом в ячейку ОЗУ 10 по адресу этого числа производится запись синхронизирующего импульса логической единицей , если в данном цикле он пос тупил на информационный вход ОЗУ 10.Во втором такте происходит увели- . чение числа,. записанного в счетчике 14 , и активизация коммутатора 121ячейки, подключающей его к адресной 45 шине ОЗУ 10. При этом, если в ячейке по адресу этого числа записана логическая единица, на информационном входе ключа 15 появляется положительный опульс одновременно с импульсом на его управляющем входе. Распределение импульсов но. тиристо- . рам происходит с помощью счетчика 17 с.коэффициентом т, на счетный вход которого поступают импульсы с выхода ключа 15 . Установка счетчика 17, осуществляется подачей на его вход сброса теля.Каждый приходящий на вход счетчика 17 импульс задерживается на такт сдвиговым регистром 16 и поступает на вход элемента И 18, поэ. - тому, при приходе сдвоенного импульса на выходе элемента И 18формируется положительный потенциал, подаваемый на вход сброса счетчика 17, осуществляя таким образом дешифрацию. Импульсы, формируемые на выходе счетчика 17 в формирователе 191 1 поступают на управляющие входы первого тиристорного блока. В следующих тактах цикла аналогичная последовательность операций повторяется по отношению к импульсам управления остальных тиристорных блоков. Регулировка угла управления тиристордми в каждом из блоков осуществляется сдвигом соответствующего счетчика 14 импульсов, производящего считывание, относительно счетчика 13 текущего значения, производящего запись, В счетчики 14 -14 импульсов записываются числа, поступающие от источников кодов фазового сдвига, по импульсу, приходящему в момент обнуления счетчика 13 по сигналу переноса иэ старшего разряда). При этом ячейки, в которых записаны синхронизиру" ющие импульсы, опрашиваются все с ф одинаковой задержкой, чем и реализуется принцип фазового управления,формула изобретения Цифровое устройство для управления ведомым сетью преобразователем, содержащее фильтр по числу фаз питающей сети, входы которых предназначены для подключения к Фазам питающей сети, нуль-органы по числу Фаз преобразователя, счетчик текущего значения и счетчики импульсов по числу управляемых тиристорных блоков, подключенных через соответствующий коммутатор к адресной шине оперативного запоминающего устройства, Формирователи сдвоенных импульсов и генератор тактовых импульсов, о тл и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей, оно снабжено счетчикомСоставитель В. БунаковРедактор А. Шюакииа Техред Л.Сердюкова Корректор И. Шароши Заказ 5135/55 Тираж 631 Поднисное ВНИИПИ Государственного комитета СССР по делам изобретений н открытий113 О 35, Москва, Ж, Раущская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Ф 1 номера фазы, ключами, мультиплексором импульсов управления, счетчиком номера тиристорного блока, сдвиговми регистром юифрации, жцущим мультивибратором, элементом ИЛИ, элементом И, сдвиговьи регистрром дещифрации, счетчиком номера тнристора, причем выходы нуль-органов подключены к информационньм входам мультиплексора, на входы уп-. равления мультиплексора подключен счетчик номера эквивалентной Фазы, выход мультиплексора через ждущий мульФивибратор подключен к входу счетчика фазы, к выходу мультиплексора одним входом подключен элемент ИЛИ, на другой вход которого через сдвиговый регистр вифрации подключен куль-орган первой Фазы, а выход элемента Или включен на информационный вход оперативного запоминающего устройства, на вход управления записью 259440 бкоторого подключен один выход счетчика номера тиристорного блока,вход которого соединен с генераторомтактовых вкпульсов и входом выборки5оперативного запоминающего устройства, к другимвыходам счетчика номера тирнсторного блока подключенвходом управления коммутатор, счетчик импульсов и ключ соответствую О щего тиристориого блока, информационный вход которого подклочен к выходу оперативного запоминающего устройства, а выход соединен со счетчиком номера тиристора, сдвиговым 15 регистром дешифрации и первым входомэлемента И, второй вход которогоподключен к выходу сдвигового регистра, выход элемента И включен на входсброса счетчика номера тиристора, 2 р управляющего Формирователем сдвоенных импульсов.
