Устройство для измерения параметров течения среды в судоходном сооружении

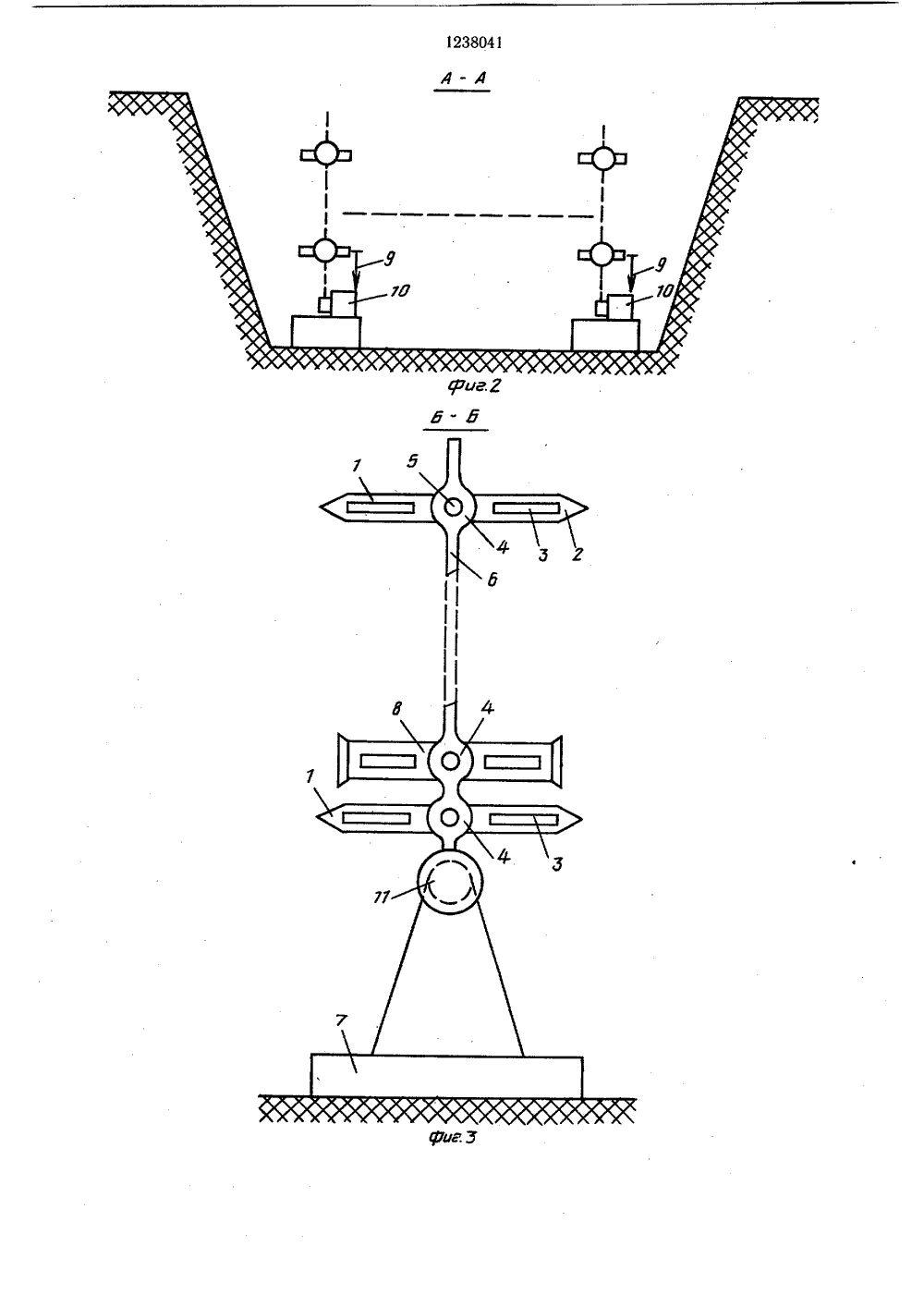

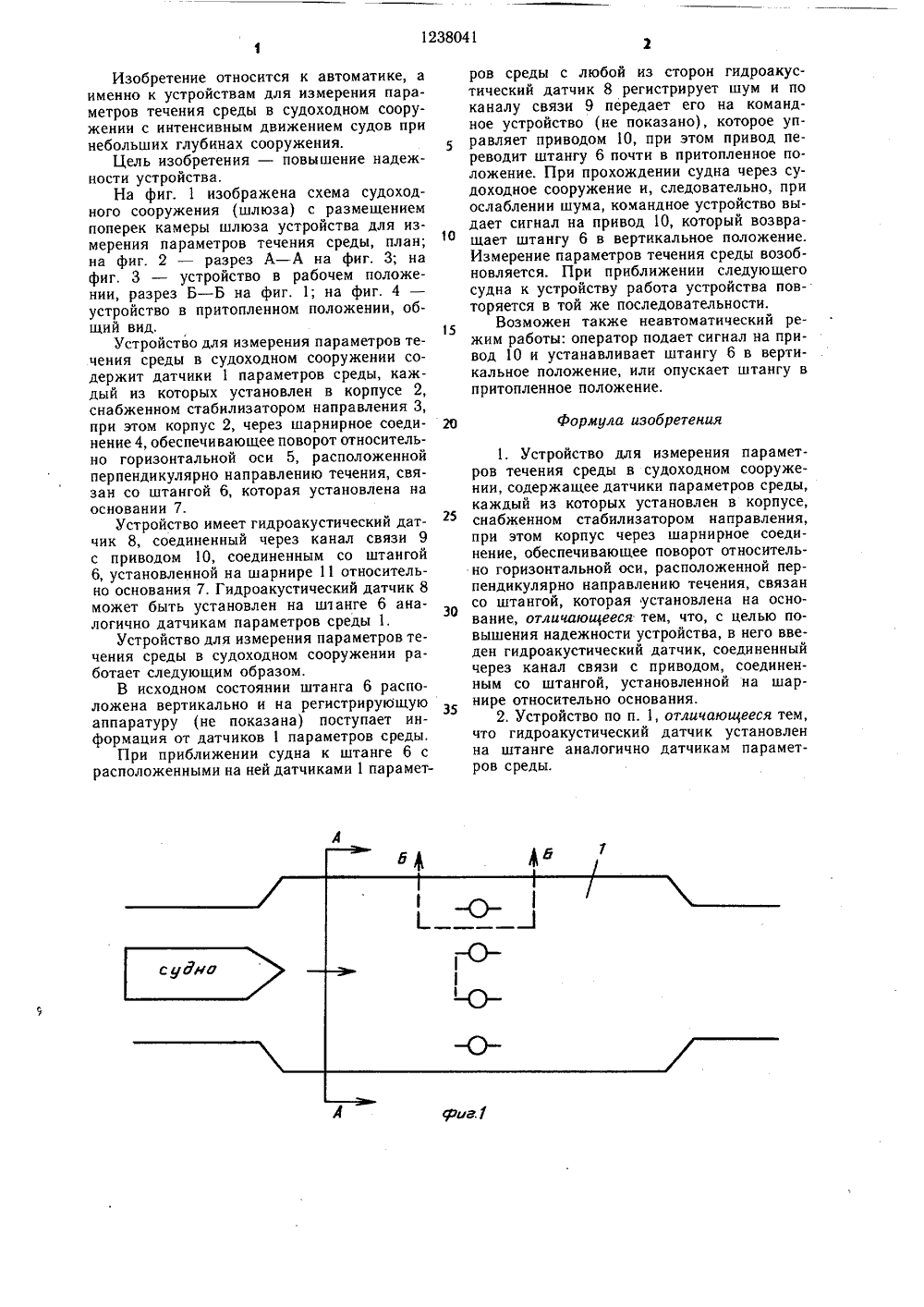

СООЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ою ЯО ао 1 23804 1 А(504 (з 05 0300 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Авторское свидетельство СССР51331, кл. 6 01 Р 5/02, 1976,Гидрологические приборы и гидрометрическне сооружения. Под ред. Г. С. Клеина и др - Л., 982, с, 36, рис. 2.12 - 1. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ТЕЧЕНИЯ СРЕДЫ В СУДОХОДНОМ СООРУЖЕНИИ(57) Изобретение относится к устройствам для измерения параметров течения среды в форватерах шлюзов й других. сооружений с интенсивным движением судов при неболь; ших глубинах этих сооружений. Оно позволяет обеспечить измерение параметров течения среды но всему сечению судоходного сооружения в условиях непрерывного судоходства за счет того, чю при прохождении судна по сооружению (шлюзу) штангу с установленными наней датчиками параметров среды кладут в притопленное по-, ложение, после чего, когда вблизи штанги нет судна, штангу возвращают в перво- начальное (вертикальное) положение,.и датчики продолжают измерение параметров сре ды, Устройство содержит гидроакустический датчик, соединенный через канал связи с приводом, соединенным со штангой, уста новленной на шарнире относительно основания. 4 ил, 1238041Изобретение относится к автоматике, аименно к устройствам для измерения параметров течения среды в судоходном сооружении с интенсивным движением судов принебольших глубинах сооружения,5Цель изобретения - повышение надежности устройства,На фиг. 1 изображена схема судоходного сооружения (шлюза) с размещениемпоперек камеры шлюза устройства для измерения параметров течения среды, план;10на фиг. 2 - разрез А - А на фиг. 3; нафиг. 3 - устройство в рабочем положении, разрез Б - Б на фиг. 1; на фиг. 4 -устройство в притопленном положении, общий вид.15Устройство для измерения параметров течения среды в судоходном сооружении содержит датчики 1 параметров среды, каждый из которых установлен в корпусе 2,снабженном стабилизатором направления 3,при этом корпус 2, через шарнирное соединение 4, обеспечивающее поворот относительно горизонтальной оси 5, расположеннойперпендикулярно направлению течения, связан со штангой 6, которая установлена наосновании 7.Устройство имеет гидроакустический датчик 8, соединенный через канал связи 9с приводом 10, соединенным со штангой6, установленной на шарнире 11 относительно основания 7. Гидроакустический датчик 8может быть установлен на шанге 6 аналогично датчикам параметров среды 1.Устройство для измерения параметров течения среды в судоходном сооружении работает следующим образом.В исходном состоянии штанга 6 расположена вертикально и на регистрирующую 35аппаратуру (не показана) поступает информация от датчиков 1 параметров среды.При приближении судна к штанге 6 срасположенными на ней датчиками 1 параметров среды с любой из сторон гидроакустический датчик 8 регистрирует шум и по каналу связи 9 передает его на командное устройство (не показано), которое управляет приводом 10, при этом привод переводит штангу 6 почти в притопленное положение. При прохождении судна через судоходное сооружение и, следовательно, при ослаблении шума, командное устройство выдает сигнал на привод 10, который возвращает штангу 6 в вертикальное положение. Измерение параметров течения среды возобновляется. При приближении следующего судна к устройству работа устройства повторяется в той же последовательности.Возможен также неавтоматический режим работы: оператор подает сигнал на привод 10 и устанавливает штангу 6 в вертикальное положение, или опускает штангу в притопленное положение.Формула изобретения 1. Устройство для измерения параметров течения среды в судоходном сооружении, содержащее датчики параметров среды, каждый из которых установлен в корпусе, снабженном стабилизатором направления, при этом корпус через шарнирное соединение, обеспечивающее поворот относительно горизонтальной оси, расположенной перпендикулярно направлению течения, связан со штангой, которая установлена на основание, отличающееся тем, что, с целью повышения надежности устройства, в него введен гидроакустический датчик, соединенный через канал связи с приводом, соединенным со штангой, установленной на шарнире относительно основания,2. Устройство по п. 1, отличающееся тем, что гидроакустический датчик установлен на штанге аналогично датчикам параметров среды.Редактор М. ТовтннЗаввэ 329646ВНИИХИяо11303, Мфнлнал ППП Составнтель В. ПойражанскнЯТехред И. ВсресКорректорТнраж 836 ПрдпнсяоеГосударственного ЪомФтетв СССРела м нэобретеннЯ н открмтнЯосква, Ж - Зб, Рауасквя абд, 45Патентэ, г. Ужгород, ул. Проектная, 4
