Генератор сигналов, кодированных по системе морзе

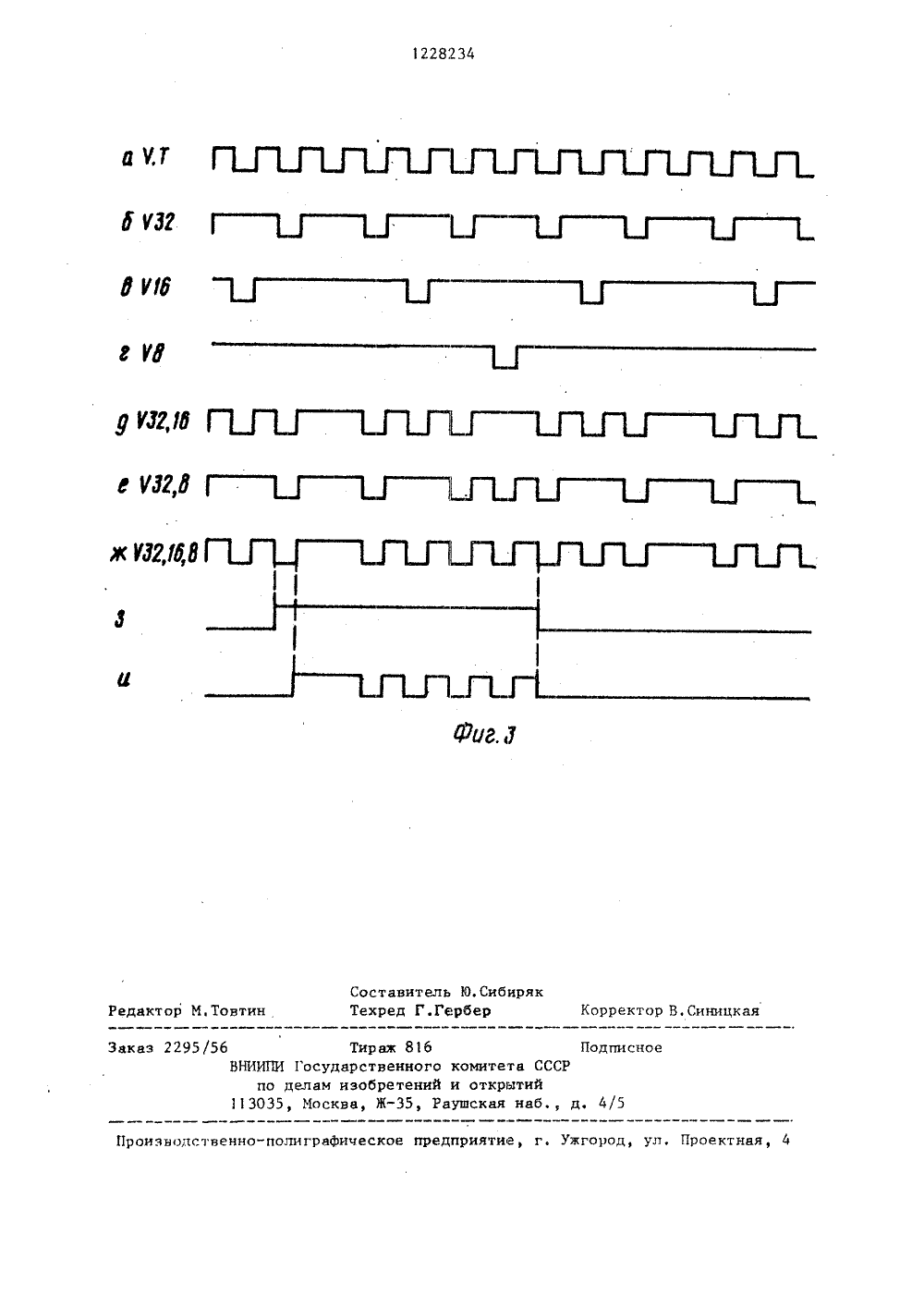

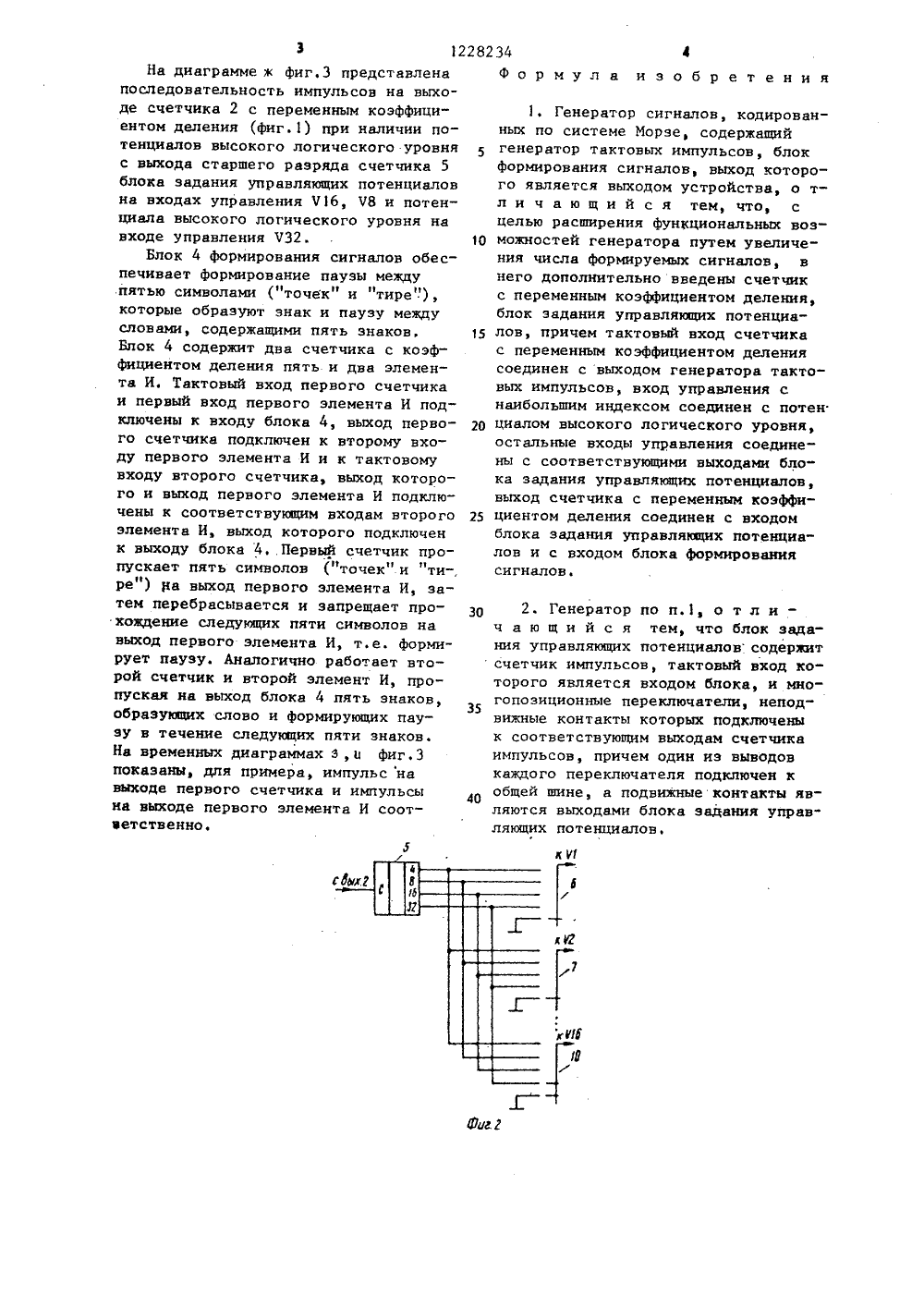

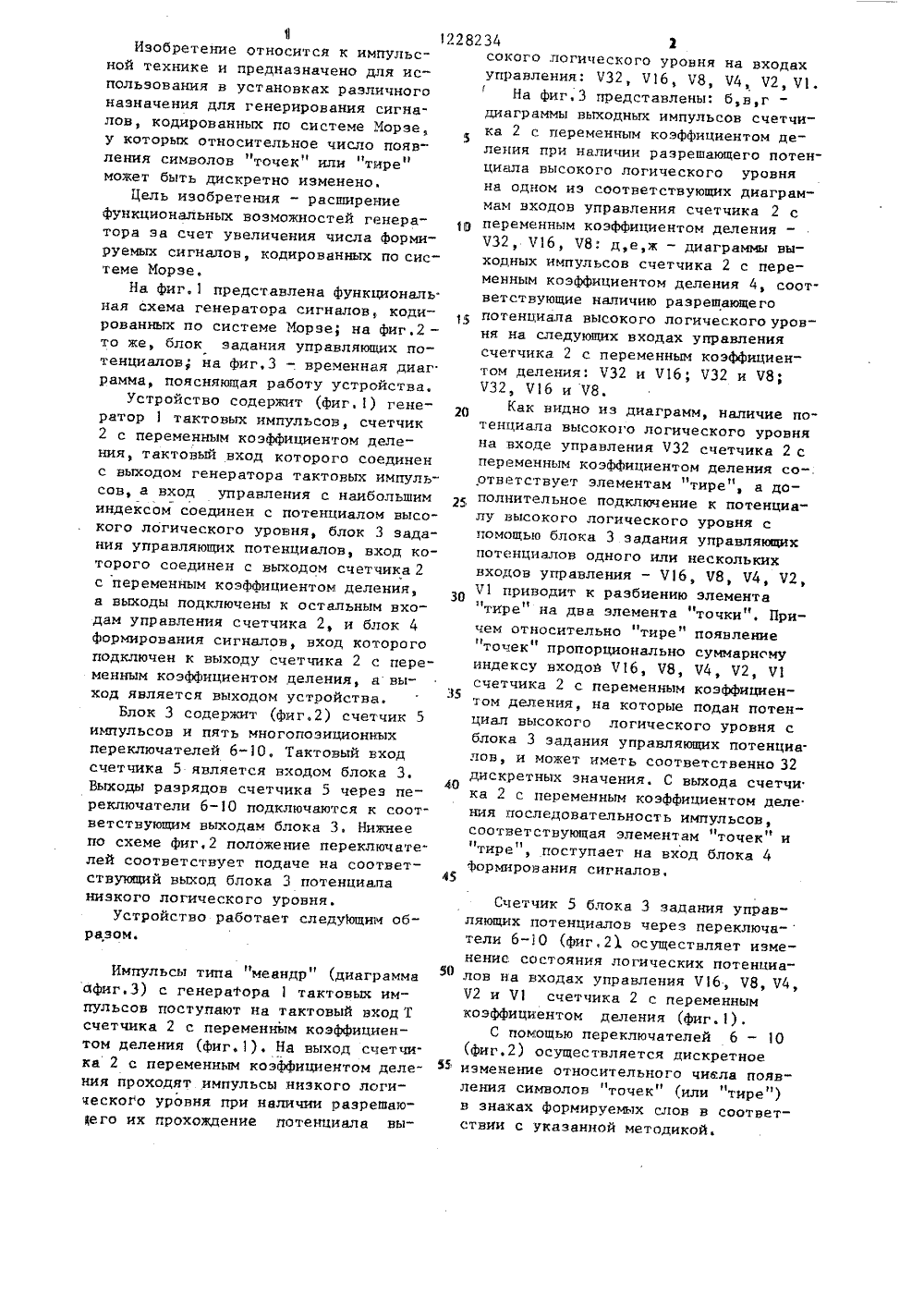

(51) 4 Н ИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) ГЕНЕРАТОР СИГНАЛОВ, КОДИРОВАННЫХ ПО СИСТЕМЕ МОРЗЕ(57) Изобретение относится к импульсной технике, Может быть использованов устройствах различного назначениядля генерирования сигналов, кодированных по системе Морзе, у которыхотносительное число появления символов "точек" или "тире" может быть дискретно изменено, Цель изобретения - расширение функциональных воэможностей - достигается за счет увеличения числа формируемых сигналов,кодированных по системе Морзе, Длядостижения этой цели в генераторсигналов дополнительно введенысчетчик 2 с переменным коэффициентом деления и блок заданий управляющих потенциалов 3, Кроме того, генераторсигналов содержит генератор 1 тактовых импульсов и блок 4 формированиясигналов. Блок 3, схема которогоприводится в описании изобретения,содержит счетчик импульсов и пятьмногопозиционных переключателей.1 запе ф-лыу 3 иле1 12282Изобретение относится к импульсной технике и предназначено для использования в установках различногоназначения для генерирования сигна.лов, кодированных по системе Морзе,у которых относительное число появления символовточек" или "тиреможет быть дискретно изменено,Цель изобретения - расширениеФункциональных возможностей генератора за счет увеличения числа Формируемых сигналов, кодированных по системе Морзе,На фиг.1 представлена Функциональ.ная схема генератора сигналов кодированных по системе Морзе; на Фиг.2 -то же, блок задания управляющих потенциалов; на фиг,3 в . временная диаграмма, поясняющая работу устройства,Устройство содержит (Фиг1) гене 2 Оратор 1 тактовых импульсов, счетчик2 с переменным коэффициентом деления, тактовый вход которого соединенс выходом генератора тактовых импульсов, а вход управления с наибольшиминдексом соединен с потенциалом высокого логического уровня, блок 3 задания управляющих потенциалов, вход которого соединен с выходом счетчика 2с переменным коэффициентом деления,а выходы подключены к остальным входам управления счетчика 2, и блокформирования сигналов, вход которогоподключен к выходу счетчика 2 с переменным коэффициентом деления, а вы 35ход является выходом устройства,Блок 3 содержит (фиг,2) счетчик 5импульсов и пять многопоэиционвыхпереключателей 6-10. Тактовый входсчетчика 5 является входом блока 3.40Выходы разрядов счетчика 5 через переключатели 6-10 подключаются к соответствующим выходам блока 3, Нижнеепо схеме фиг.2 положение переключателей соответствует подаче на соответф 5ствующий выход блока 3 потенциаланизкого логического уровня.Устройство работает следуощим образом. Импульсы типа меандр (диаграмма1ЗО афиг.3) с генератора 1 тактовых импульсов поступают на тактовый вход Т счетчика 2 с переменным коэффициентом деления (фиг.1), На выход счетчи. ка 2 с переменным коэффициентом деления проходят импульсы низкого логического уровня при наличии разрешаюего их прохождение потенциала вы 34 2сокого логического уровня на входахуправления: Ч 32, Ч 16, Ч 8, Ч 4, Ч 2, Ч 1.На фиг,3 представлены: б,в,гдиаграммы выходных импульсов счетчика 2 с переменным коэффициентом деления при наличии разрешающего потенциала высокого логического уровняна одном иэ соответствующих диаграммам входов управления счетчика 2 спеременным коэффициентом деленияЧ 32, Ч 16, Ч 8: д,е,ж - диаграммы выходных импульсов счетчика 2 с переменным коэффициентом деления 4, соответствующие наличию разрешающегопотенциала высокого логического уровня на следующих входах управлениясчетчика 2 с переменным коэффициентом деления: Ч 32 и Ч 16; Ч 32 и Ч 8;Ч 32, Ч 16 и Ч 8.Как видно из диаграмм, наличие потенциала высокого логического уровняна входе управления Ч 32 счетчика 2 спеременным коэффициентом деления со-.ответствует элементам тире", а дополнительное подключение к потенциалу высокого логического уровня спомощью блока 3 задания управляющихпотенциалов одного или несколькихвходов управления - Ч 6, Ч 8, Ч 4, Ч 2,Ч 1 приводит к разбиению элемента"тире" на два элемента точки", Причем относительно "тире" появление"точек" пропорционально суммарномуиндексу входов Ч 16, Ч 8, Ч 4, Ч 2, Ч 1счетчика 2 с переменным коэффициентом деления, на которые подан потенциал высокого логического уровня сблока 3 задания управляющих потенциа.лов, и может иметь соответственно 32дискретных значения. С выхода счетчика 2 с переменным коэффициентом деления последовательность импульсов,соответствующая элементам "точек и"тире", поступает на вход блока 4Формирования сигналов,Счетчик 5 блока 3 задания управляющих потенциалов через переключа-тели 6-10 (фиг,21 осуществляет изменение состояния логических потенциалов на входах управления Ч 16 Ч 8, Ч 4, Ч 2 и Ч 1 счетчика 2 с переменным коэффициентом деления (Фиг.1).С помощью переключателей 6 - 1 О (Фиг.2) осуществляется дискретное изменение относительного числа появления символов "точек (или тире ) в знаках Формируеж 1 х слов в соответствии с указанной методикой.з 12На диаграмме ж фиг.З представлена последовательность импульсов на выходе счетчика 2 с переменным коэффициентом деления (фиг.1) при наличии потенциалов высокого логического уровня с выхода старшего разряда счетчика 5 блока задания управляющих потенциалов на входах управления Ч 16, Ч 8 и потенциала высокого логического уровня на входе управления Ч 32.Блок 4 формирования сигналов обеспечивает формирование паузы между пятью символами ("точек" и "тире), которые образуют знак и паузу между словами, содержащими пять знаков, Блок 4 содержит два счетчика с коэффициентом деления пять и два элемента И. Тактовый вход первого счетчика и первый вход первого элемента И подключены к входу блока 4, выход первого счетчике подключен к второму входу первого элемента И и к тактовому входу второго счетчика, выход которого и выход первого элемента И подключены к соответствунюцим входам второго элемента И, выход которого подключен к выходу блока 4, Первый счетчик пропускает пять символов ("точек" и "ти-,1ре ) на выход первого элемента И, затем перебрасывается и запрещает прохождение следующих пяти символов на выход первого элемента И, т.е. формирует паузу. Аналогично работает второй счетчик и второй элемент И, пропуская на выход блока 4 пять знаков, образукицих слово и формирующих паузу в течение следующих пяти знаков. На временных диаграммах з,ц фиг,З показаны, для примера, импульс на выходе первого счетчика и импульсы иа выходе первого элемента И соответственно. 28234Формула изобретения1. Генератор сигналов, кодированных по системе Морзе, содержащийгенератор тактовых импульсов, блокформирования сигналов, выход которого является выходом устройства, о тл и ч а ю щ и й с я тем, что, сцелью расширения фунКциональных воз 1 О можностей генератора путем увеличения числа формируемых сигналов, внего дополнительно введены счетчикс переменным коэффициентом деления,блок задания управляющих потенциа 15 лов, причем тактовый вход счетчикас переменным коэффициентом делениясоединен с выходом генератора тактовых импульсов, вход управления снаибольшим индексом соединен с потен2 О циалом высокого логического уровня,остальные входы управления соединены с соответствующими выходами блока задания управляющих потенциалов,выход счетчика с переменным коэффи 25 циентом деления соединен с входомблока задания управлякщих потенциа"лов и с входом блока формированиясигналов,2. Генератор по п.1, о т л и -ч а ю щ и й с я тем, что блок задания управляющих потенциалов содержит счетчик импульсов, тактовый вход которого является входом блока, и многопозиционные переключатели, неподвижные контакты которых подключены к соответствующим выходам счетчика импульсов, причем один из выводов каждого переключателя подключен к 40 общей шине, а подвижные контакты являются выходами блока задания управляющих потенциалов,1228234 Составитель Ю.СибирякТехред Г.Гербер Корректор В.Синицкая Редактор М,Товтин Заказ 2295/56 Тираж 81 б ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5
