Устройство для формирования импульсов

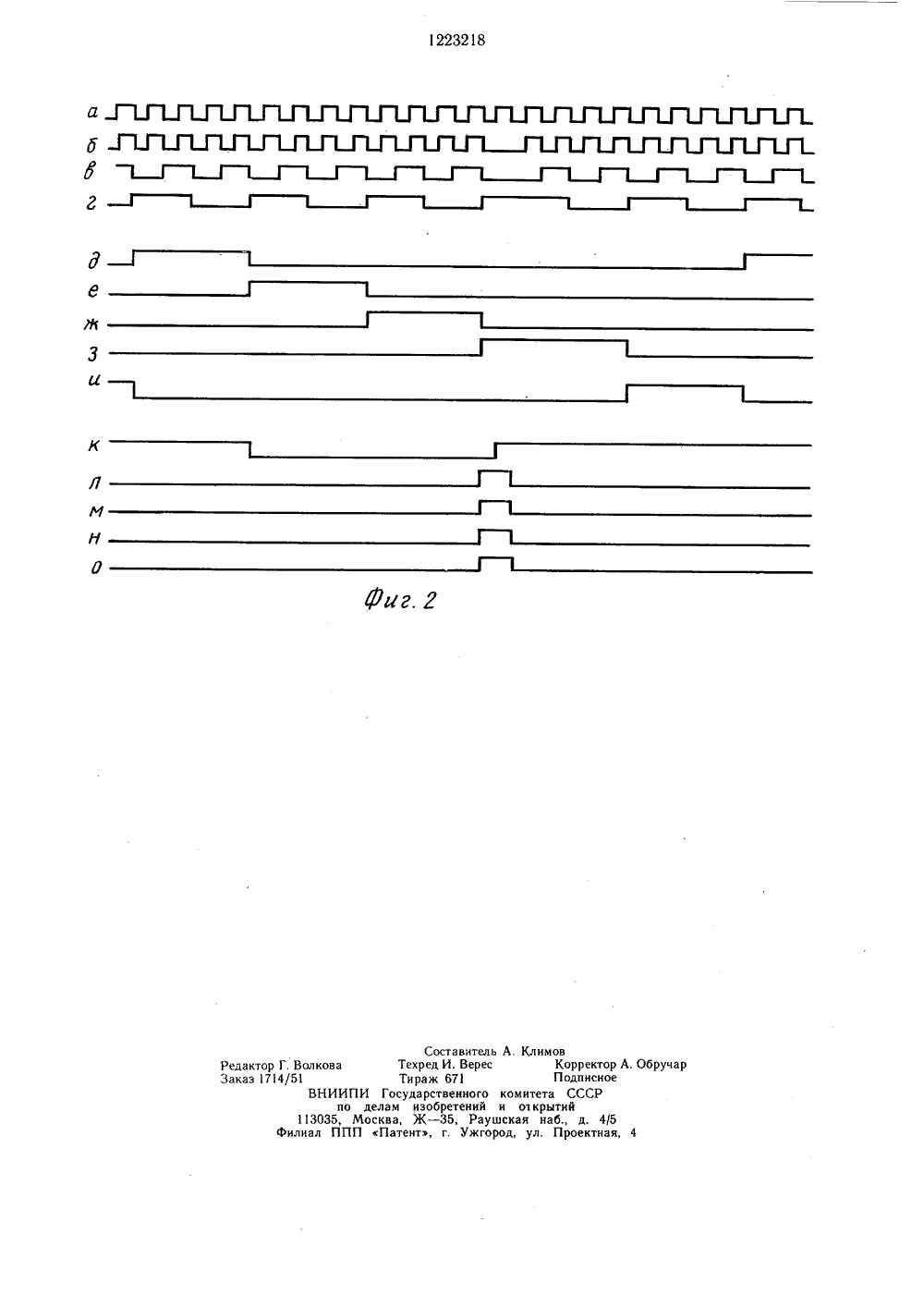

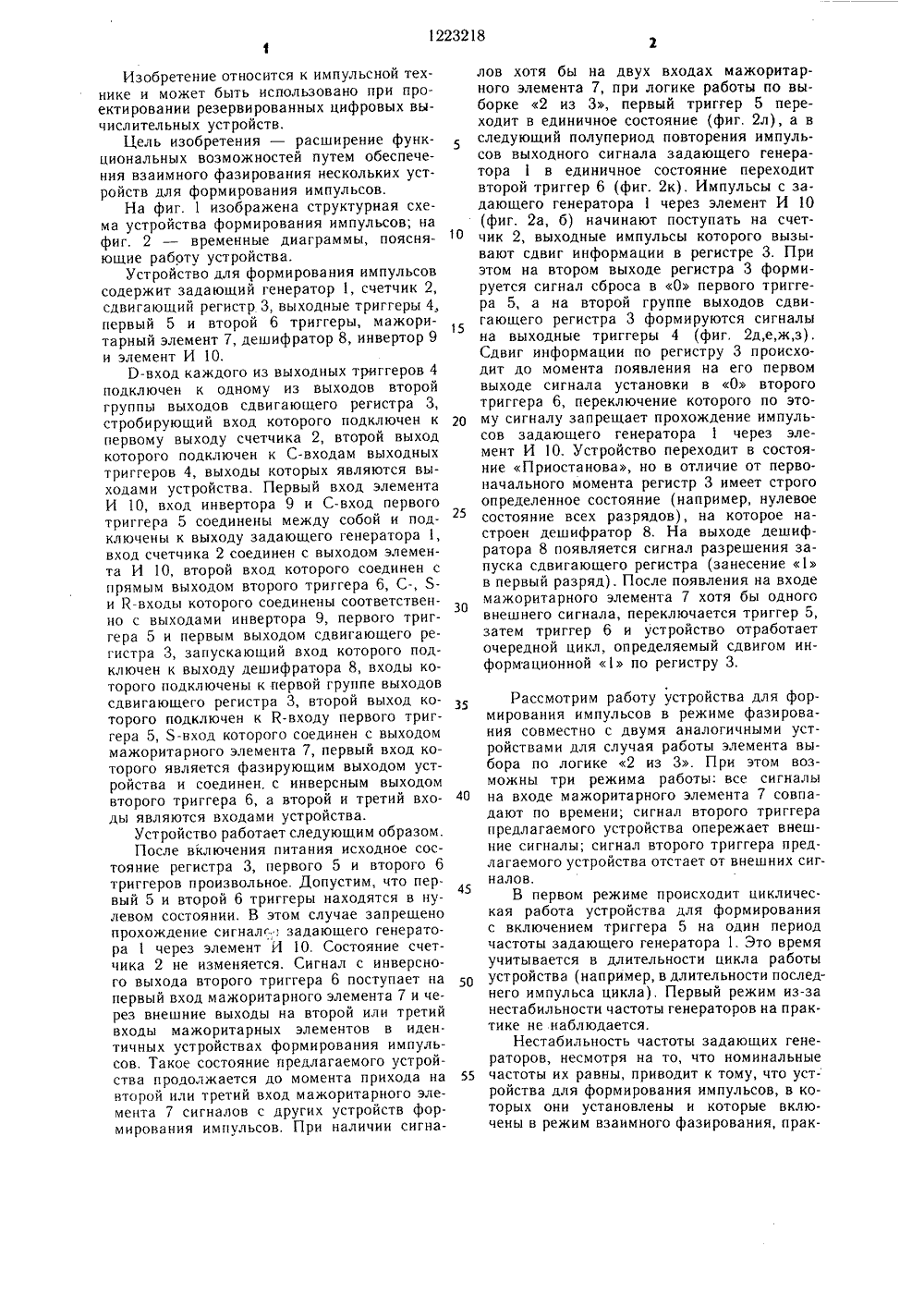

ОПИСАНИЕ ИЭОБРЕТЕНИ 8 ТОРС ЬСТ проектировании резервирова вычислительных устройств. ния - расширение функцион ностей. Устройство содержит ратор 1, счетчик 2, сдвигаю выходные триггеры 4, первы триггеры, мажоритарный эл ратор 8, инвертор 9 и элем дение триггеров, мажорита дешифратора,инвертора и эл печивает взаимное фазирова устройств для формирования ОСУДАРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ИМПУЛЬСОВ(57) Изобретение относится к импульснойтехнике и может быть использовано при нных цифровых Цель изобретеальных возможзадающий генещий регистр 3, й 5 и второй 6 емент 7, дешифент И 10. Вверного элемента,емента И обесние нескольких импульсов, 2 ил,51 О15 20 25 30 35 40 45 50 55 Изобретение относится к импульсной технике и может быть использовано при проектировании резервированных цифровых вычислительных устройств.Цель изобретения - расширение функциональных возможностей путем обеспечения взаимного фазирования нескольких устройств для формирования импульсов.На фиг. 1 изображена структурная схема устройства формирования импульсов; на фиг. 2 - временные диаграммы, поясняющие работу устройства.Устройство для формирования импульсов содержит задающий генератор 1, счетчик 2, сдвигающий регистр 3, выходные триггеры 4, первый 5 и второй 6 триггеры, мажоритарный элемент 7, дешифратор 8, инвертор 9 и элемент И 10.Р-вход каждого из выходных триггеров 4 подключен к одному из выходов второй группы выходов сдвигающего регистра 3, стробирующий вход которого подключен к первому выходу счетчика 2, второй выход которого подключен к С-входам выходных триггеров 4, выходы которых являются выходами устройства. Первый вход элемента И 10, вход инвертора 9 и С-вход первого триггера 5 соединены между собой и подключены к выходу задающего генератора 1, вход счетчика 2 соединен с выходом элемента И 10, второй вход которого соединен с прямым выходом второго триггера 6, С-, 5- и К-входы которого соединены соответственно с выходами инвертора 9, первого триггера 5 и первым выходом сдвигающего регистра 3, запускающий вход которого подключен к выходу дешифратора 8, входы которого подключены к первой группе выходов сдвигающего регистра 3, второй выход которого подключен к К-входу первого триггера 5, Я-вход которого соединен с выходом мажоритарного элемента 7, первый вход которого является фазирующим выходом устройства и соединен, с инверсным выходом второго триггера 6, а второй и третий входы являются входами устройства.Устройство работает следующим образом.После включения питания исходное состояние регистра 3, первого 5 и второго 6 триггеров произвольное. Допустим, что первый 5 и второй 6 триггеры находятся в нулевом состоянии. В этом случае запрещено прохождение сигнал . задающего генератора 1 через элемент И 10. Состояние счетчика 2 не изменяется. Сигнал с инверсного выхода второго триггера 6 поступает на первый вход мажоритарного элемента 7 и через внешние выходы на второй или третий входы мажоритарных элементов в идентичных устройствах формирования импульсов. Такое состояние предлагаемого устройства продолжается до момента прихода на второй или третий вход мажоритарного элемента 7 сигналов с других устройств формирования импульсов, При наличии сигналов хотя бы на двух входах мажоритарного элемента 7, при логике работы по выборке 2 из 3, первый триггер 5 переходит в единичное состояние (фиг. 2 л), а в следующий полупериод повторения импульсов выходного сигнала задающего генератора 1 в единичное состояние переходит второй триггер 6 (фиг. 2 к). Импульсы с задающего генератора 1 через элемент И 10 (фиг. 2 а, б) начинают поступать на счетчик 2, выходные импульсы которого вызывают сдвиг информации в регистре 3. При этом на втором выходе регистра 3 формируется сигнал сброса в О первого триггера 5, а на второй группе выходов сдвигающего регистра 3 формируются сигналы на выходные триггеры 4 (фиг, 2 д,е,ж,з). Сдвиг информации по регистру 3 происходит до момента появления на его первом выходе сигнала установки в 0 второго триггера 6, переключение которого по этому сигналу запрещает прохождение импульсов задающего генератора 1 через элемент И 1 О. Устройство переходит в состояние Приостанова, но в отличие от первоначального момента регистр 3 имеет строго определенное состояние (например, нулевое состояние всех разрядов), на которое настроен дешифратор 8. На выходе дешифратора 8 появляется сигнал разрешения запуска сдвигающего регистра (занесение 1 в первый разряд). После появления на входе мажоритарного элемента 7 хотя бы одного внешнего сигнала, переключается триггер 5, затем триггер 6 и устройство отработает очередной цикл, определяемый сдвигом информационной 1 по регистру 3. Рассмотрим работу устройства для формирования импульсов в режиме фазирования совместно с двумя аналогичными устройствами для случая работы элемента выбора по логике 2 из 3. При этом возможны три режима работы: все сигналы на входе мажоритарного элемента 7 совпадают по времени; сигнал второго триггера предлагаемого устройства опережает внешние сигналы; сигнал второго триггера предлагаемого устройства отстает от внешних сигналов.В первом режиме происходит циклическая работа устройства для формирования с включением триггера 5 на один период частоты задающего генератора 1. Это время учитывается в длительности цикла работы устройства (например, в длительности последнего импульса цикла). Первый режим из-за нестабильности частоты генераторов на практике не наблюдается.Нестабильность частоты задающих генераторов, несмотря на то, что номинальные частоты их равны, приводит к тому, что уст- ройства для формирования импульсов, в которых они установлены и которые включены в режим взаимного фазирования, прак 1223218запаздывающего фазируемого устройства по- З 5является сигнал запуска первого триггера 5,который переключившись в единичное состояние формирует сигнал, поступающий на 5 вход второго триггера 6, что не позволяет ему переключиться в нулевое состояние.Поскольку момент сброса первого триггера 5 40в нулевое состояние сигналами регистра 3выбран вне возможного интервала расфазировки устройств формирования (например, всередине цикла работы регистра 3), то второй триггер 6 удерживается в единичномсостоянии в момент перехода на новыйцикл, и запуск регистра 3 происходит безприостановки работы устройства для формитически работают во втором или третьем режиме.Второй режим возникает при уходе частоты задающего генератора 1 в сторонуувеличения. В этом случае сигнал с второго триггера 6, а следовательно, и Останов регистра 3 длится более чем один период повторения импульсов задающего генератора 1. Причем этот сигнал устанавливается на входе мажоритарного элемента 7 предлагаемого устройства и поступает на один из внешних входов двух других формирователей. Как только на одном из внешних устройств формирования включается триггер 6, во всех формирователях на выходе мажоритарного элемента 7нпоявляется сигнал, которыи переключаеттриггеры 5, а затем и триггеры 6. Начинается новый цикл формирования,Таким образом, опережающее устройстводля формирования приостанавливается до момента прихода на вход мажоритарного элемента 7 сигнала с второго фазируемого устройства для формирования. Цикл работы опережающего устройства для формирования увеличивается, в результате чего запуск на новый цикл оно начинает одновременно с другими устройствами для формирования. В этом случае, одно из трех фазируемых устройств для формирования оказывается запаздывающим, т. е. работающим в третьем режиме. При работе устройства для формирования в третьем режиме в двух других устройствах сигналы на выходе вторых триггеров 6 появляются раньше, в результате чего на выходе мажоритарного элемента 7 10 1520 2530 рования, т. е. с опережением на один период повторения импульсов задающего генератора 1 относительно номинального (первого) режима. Цикл работы формирователя, а следовательно, и длительность последнего импульса в цикле сократится на период повторения импульсов задающего генератора 1, в результате чего момент запуска запаздывающего устройства для формирования приблизится к двум опережающим,Формула изобретенияУстройство для формирования импульсов, содержащее задающий генератор, счетчик, сдвигающий регистр, выходные триггеры, отличающееся тем, что, с целью расширения функциональных возможностей путем обеспечения взаимного фазирования нескольких устройств для формирования импульсов, в него дополнительно введены первый и второй триггеры, мажоритарный элемент, дешифратор, инвертор и элемент И, причем первый вход элемента И, вход инвертора и С-вход первого триггера соединены между собой и подключены к выходу задающего генератора, вход счетчика соединен с выходом элемента И, второй вход которого соединен с прямым выходом второго триггера, К-, Ь- и С-входы которого соединены соответственно с первым выходом сдвигающего регистра, прямым выходом первого триггера и выходом инвертора, запускающий вход сдвигающего регистра подключен к выходу дешифратора, входы которого подключены к первой группе выходов сдвигающего регистра, второй выход которого соединен с К-входом первого триггера, Я-вход которого соединен с выходом мажоритарного элемента, первый вход которого является фазирующим выходом устройства и соединен с инверсным выходом второго триггера, а второй и третий входы мажоритарного элемента являются входами устройства, 0-вход каждого из выходных триггеров подключен к одному из выходов второй группы выходов сдвигающего регистра, стробирующий вход которого подключен к первому выходу счетчика, второй выход которого подключен к С-входам выходных триггеров, выходы которых являются выходами устройства.Составитель А. Климов Редактор Г. Волкова Техред И. Верес Корректор А, Обручар Заказ 1714/51 Тираж 671 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и о крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
