Инъектор для нагнетания закрепляющих растворов в грунт
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1216284
Авторы: Голубев, Коровченко, Смирнова
Текст

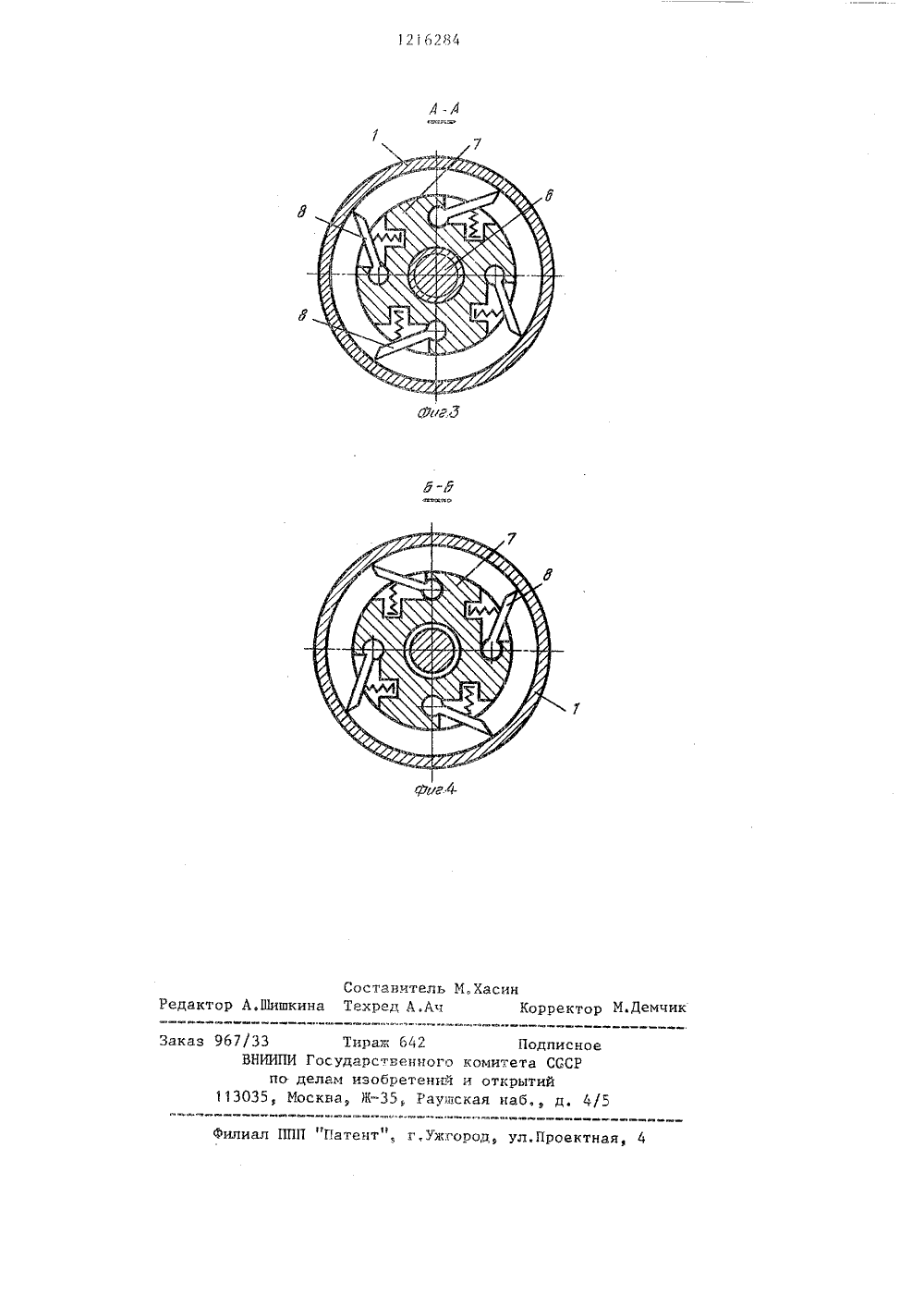

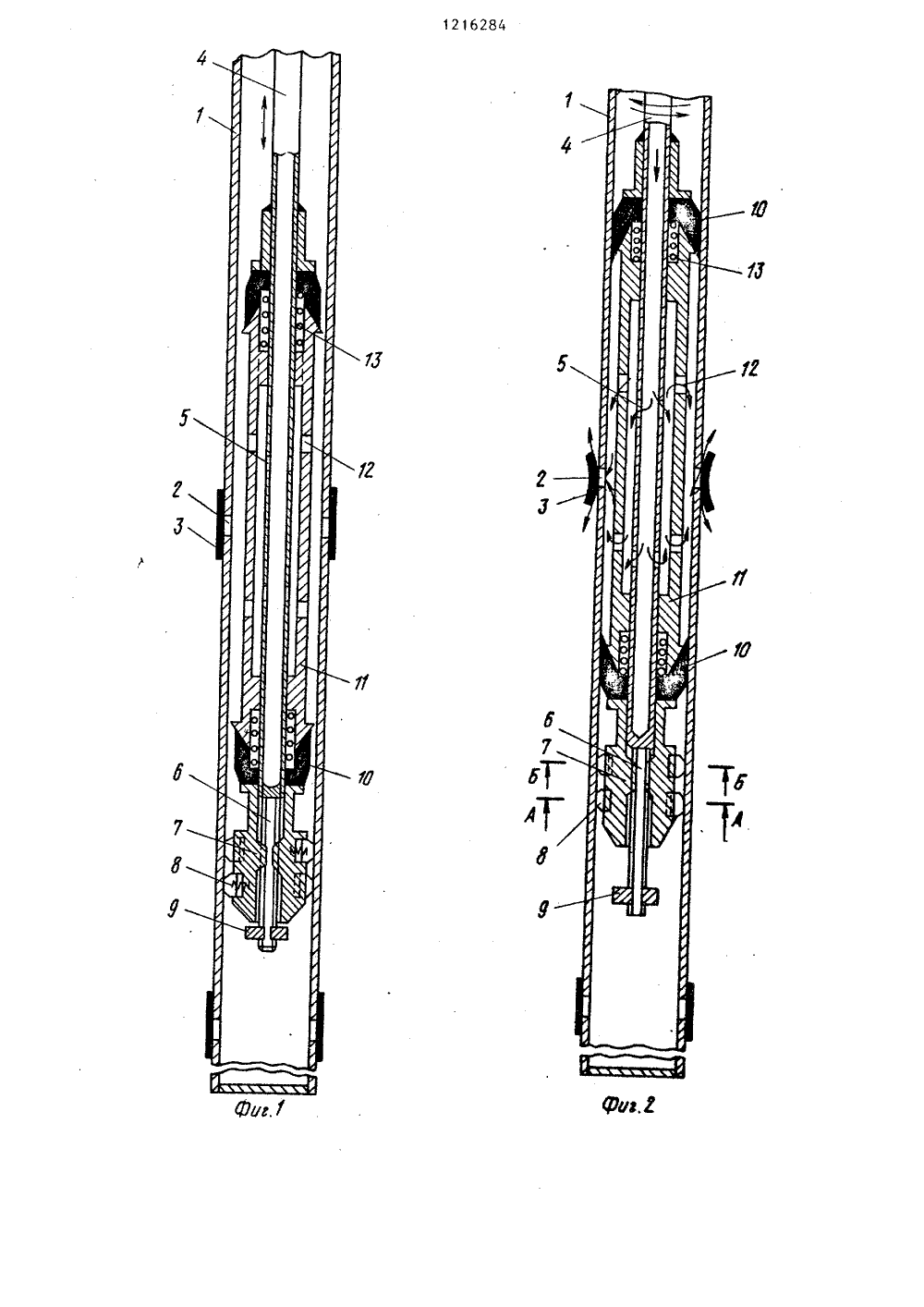

(21)(22) (46) (71) 3763653/ 04.06.84 07.03.86 Всесоюзн институт тва С.С.К .Смир 624:1(54)(57ЗАКРЕПЛЯдержащитичнымитиями иную сни ГНЕТАНИЯ УНТ, сони элас- отверс- аглушенс боковыСУДАРСТВЕННЫЙ НОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ИСАНИЕ ИЗО РСКОМУ СВИДЕТЕЛЬСТВ 1. ИНЪЕКТОР ДЛЯ НАЮЩИХ РАСТВОРОВ В Гтрубу с перекрытьманжетами боковымиразмещенную в нейу подводящую трубу ми отверстиями и оппозитно установленными над и под отверстиями двумя чашеобразными эластичными уплотнителями, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности его в работе, подводящая труба снабжена закрепленным на нижнем торце стержнем с резьбой, упорной и стопорной гайками и размещенной между чашеобразными уплотнителями, охватывающей ее с зазором, распорной втулкой с боковыми отверстиями и установленными у ее торцов пружинами, причем упорная гайка имеет боковые подпружиненные стопоры одностороннего действия.2, Инъектор по п, 1, о т л ич а ю щ и й с я тем, что торцы распорной втулки выполнены коническими с диаметром основания, превыша щим наружный диаметр чашеобразных уплотнителей.Изобретение относится к строительствуи предназначено для инъекционного закрепления грунтов преимущественно через скважины.Цель изобретения, - повышение надежности в работе,На фиг. 1 представлен инъекторпри установке в заданном интервалетрубы, продольный разрез; на фиг.2инъектор при разжатых уплотнителях, 1 Опродольный разрез; на фиг. 3 - сечение А-А на фиг. 2; на фиг. 4 - сечение Б-Б на фиг. 2.Инъектор для нагнетания закрепляющих растворов в грунт содержит 15трубу 1 с боковыми отверстиями 2,перекрытыми эластичными манжетами 3,размещенную в ней заглушенную снизуподводящую трубу 4 с боковыми отверстиями 5, имеющую закрепленный 20на нижнем торце стержень 6 с резьбой, на котором установлены упорнаягайка 7 с боковыми подпружиненнымистопорами 8 одностороннего действияи стопорная гайка 9. Стопоры 8 размещены в два ряда, причем стопоры одного ряда направлены противоположно стопорам второго ряда. На подводящей трубе 4 оппозитно установлены над и подотверстиями 5 два чашеобразных элас- ЗОтичных уплотнителя 10, между которыми размещена охватывающая с зазоромтрубу 4 распорная втулка 11 с боковыми отверстиями 12 и установленнымиу ее торцов пружинами 13. Торцыраснортной втулки 11 выполнены коническими с диаметром основания, превышающим наружный диаметр чашеобразных эластичных уплотнителей 10.Инъектор работает следующим образом. В установленную в грунте трубу 1 вводят на подводящей трубе 4 уплотнительный узел, размещая его таким образом, чтобы в промежутке между уплотнителями 10 располагался один ряд отверстий 2. Правым вращением подводящей трубы 4 ввинчивают стержень в упорную гайку 7, при этом стопоры 8 одного ряда упираются в стенки трубы 1, предотвращая вращение упорной гайки 7; по коническим торцам распорной втулки 11 происходит разжатие чашеобразных уплотнителей 10 и герметизация кольцевого пространства между ними. В подводящую трубу 4 нагнетают под давлением закрепляющий раствор, который через отверстия 5, 12 и 2, открывая манжеты 3, инъектируется в грунт,После нагнетания заданного объема закрепляющего раствора левым вращением подводящей трубы 4 вывинчивают стержень 6 из упорной гайки 7, при этом ее вращение предотвращается стопорами 8 второго ряда. Под действием разжимающего усилия пружин 13 уплотнители 10 занимают первоначальное положение, кольцевое пространство между ними разгерметизируется, В подводящую трубу 4 подают воду и проводят промывку инъектора от закрепляющего раствора. Затем уплотнительный узел переставляют на следующий интервал и воторяют цикл,Благодаря принудительному разжатию уплотнителей и возврату их в исходное положение облегчаются промывка инъектора и его перемещение в трубе, что повышает надежность работы.(РРГ 3 Составитель ИХасинШишкина Техред А,Ач Корректор М.демчи едакт Заказ 9 б 7/33 ВНИИПИ Гос по дела 113035, МоскнТираж 642 Подписно ударственного комитета СССР и изобретений и открытий а, )К, Раушская наб д. 4 илиал ППП "Патент", г,ужгород, ул,Проектная, ч
СмотретьЗаявка
3763653, 04.06.1984
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА
КОРОВЧЕНКО СЕРГЕЙ СЕРГЕЕВИЧ, ГОЛУБЕВ ВЯЧЕСЛАВ ГЕОРГИЕВИЧ, СМИРНОВА ГАЛИНА ОЛЕГОВНА
МПК / Метки
МПК: E02D 3/12
Метки: грунт, закрепляющих, инъектор, нагнетания, растворов
Опубликовано: 07.03.1986
