Регулятор температуры

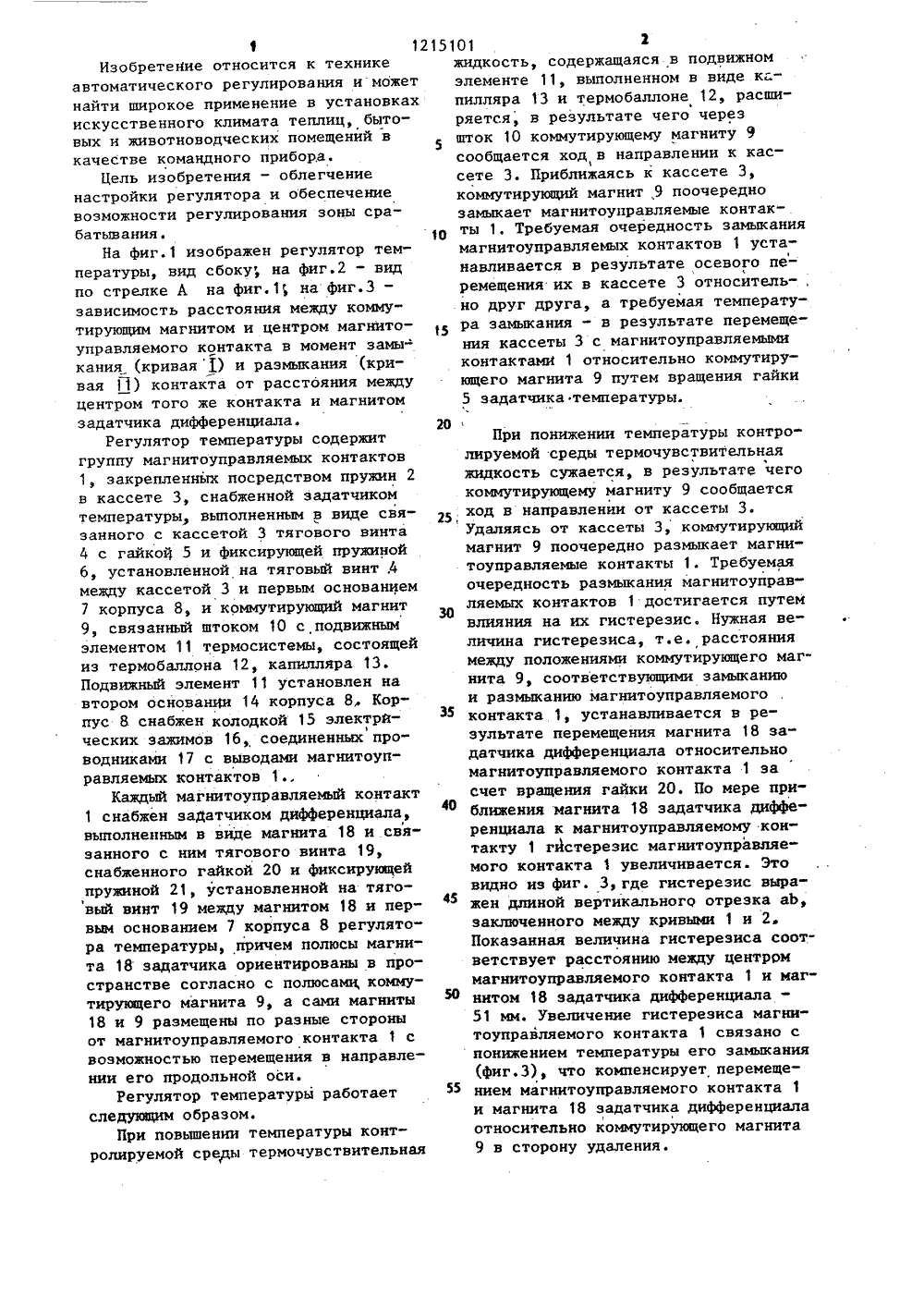

СОКИ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Ф/ ЮОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о/(71) Украинский научно-исследовательский институт механизации и электрификации сельского хозяйства (72) А.И.Адаменко и В.И.Жоров (53) 621.555(088.8)(56) Авторское свидетельство СССР В 1057930, кл. С 05 В 23/02, 1983.Авторское свидетельство СССР л 974047, кл, Р 24 Р 11/04, 1982. (54) РЕГУЛЯТОР ТЕМПЕРАТУРЫ (57) Изобретение относится к технике автоматического регулирования и может найти широкое применение в установах искусственного климата теплиц, бытовых и животноводческих помещений в качестве командного прибора. Цель изобретения - облегчение настройки регулятора и обесцечение возможности регулирования зоны срабатывания. Регулятор температуры содержит группу магнитоуправляемых контактов, закрепленных пружиной в кассете, снаб,женной задатчиком температуры в виде тягового винта, с гайкой и пружиной, установленной между кассетой и 801215101 Аа) 4 С 05 В 23 02 первым основанием корпуса, коммути. рующий .магнит, шток, подвижный элемент.термосистемы, состоящей из термобаллона, капилляра. Корпус снабжен колодкой электрических зажимов, соединенных проводниками свыводаин магнитоуправляемых контактов. Каждый магнитоуправляемый контакт снабжен задатчиком дифференциала, выполненным в виде магнита и связанного с ним винта, снабженного гайкой и фиксирующей пружиной, установленной мелду магнитом и первым основанием корпуса, Введение задатчика дифференциала в калдый магнитоуправляеиый контакт и выполнение его в ви де магнита, установленного в корпусе с возможностью перемещения относительно магнитоуправляемого контакта, с осью намагничивания, совпадающей с продольной осью магнитоуправляемого контакта, размещенного между коммутирующим магнитом и магнитом задатчика дифференциала, позволит облегчить настройку регулятора на определенную температуру и, кроме того, регулировать зону срабатывания магнитоуправляемых контактов. 3 ил.1Изобретение относится к техникеавтоматического регулирования и можетнайти широкое применение в установкахискусственного климата теплиц, бытовых и животноводческих помещений вкачестве командного прибора.Цель изобретения - облегчениенастройки регулятора и обеспечениевозможности регулирования зоны срабатывания.На фиг. 1 изображен регулятор температуры, вид сбокуф, на фиг.2 - видпо стрелке А на фиг. 1 на фиг.З -зависимость расстояния между коммутирующим магнитом и центром магнитоуправляемого контакта в момент замы-кания (кривая 1) и размыкания (кривая 11) контакта от расстояния междуцентром того же контакта и магнитомзадатчика дифференциала,Регулятор температуры содержитгруппу магнитоуправляемых контактов1, закрепленных посредством пружин 2в кассете 3, снабженной задатчикомтемпературы, выполненным в виде связанного с кассетой 3 тягового винта4 с гайкоЦ 5 и фиксирующей пружинойб, установленной на тяговый винт,4между кассетой 3 и первым основанием7 корпуса 8, и коммутирующий магнит9, связанный штоком 10 с подвижнымэлементом 11 термосистемы, состоящейиз термобаллона 12, капилляра 13.Подвижный элемент 11 установлен навтором основании 14 корпуса 8 Корпус 8 снабжен колодкой 15 электрйческих зажимов 16, соединенных проводниками 17 с выводами магнитоуправляемых контактов 1Каждый магнитоуправляемый контакт1 снабжен задатчиком дифференциала,выполненным в виде магнита 18 и связанного с ним тягового винта 19,снабженного гайкой 20 и фиксирующейпружиной 21, установленной на тяговый винт 19 между магнитом 18 и первым основанием 7 корпуса 8 регулятора температуры, причем полюсы магнита 18 задатчика ориентированы в пространстве согласно с полюсаьщ коммутируницего магнита 9, а сами магниты18 и 9 размещены по разные стороныот магнитоуправляемого контакта 1 своэможностью перемещения в направлении его продольной оси.Регулятор температуры работаетследукш 1 им образом.При повышении температуры контролируемой среды термочувствительная215101 1 жидкость, содержащаяся.в подвижном элементе 11, выполненном в виде капилляра 13 и термобаллоне 12, расширяется, в результате чего через шток 10 коммутирующему магниту 9 сообщается ход в направлении к кассете 3. Приближаясь к кассете 3, коммутирующий магнит 9 поочередно замыкает магнитоуправляемые контак-. ты 1. Требуемая очередность замыкания магнитоуправляемых контактов 1 устанавливается в результате осевого перемещения их в кассете 3 относитель-, но друг друга, а требуемая температура замыкания - в результате перемещения кассеты 3 с магнитоуправляемыми контактами 1 относительно коммутирующего магнита 9 путем вращения гайки 5 задатчика температуры. 5015 20При понижении температуры контролируемой среды термочувствительнаяжидкость сужается, в результате чегокоммутирующему магниту 9 сообщаетсяход в направлении от кассеты 3.Удаляясь от кассеты 3, коммутирующиймагнит 9 поочередно размыкает магнитоуправляемые контакты 1. Требуемаяочередность размыкания магнитоуправляемых контактов 1 достигается путемвлияния на их гистерезис. Нужная величина гистерезиса, т.е. расстояниямежду положениями коммутирующего магнита 9, соответствующими замыканиюи размыканию магнитоуправляемогоконтакта 1, устанавливается в результате перемещения магнита 18 задатчика дифференциала относительномагнитоуправляемого контакта 1 засчет вращения гайки 20. По мере приближения магнита 18 задатчика дифференциала к магнитоуправляемому контакту 1 гистерезис магнитоуправляемого контакта 1 увеличивается. Этовидно из фиг, 3, где гистерезис выражен длиной вертикального отрезка аЬ,заключенного между кривыми 1 и 2.Показанная величина гистерезиса соответствует расстоянию между центррммагнитоуправляемого контакта 1 и маг китом 18 задатчика дифференциала -51 мм. Увеличение гистерезиса магии"тоуправляемого контакта 1 связано спонижением температуры его замыкания(фиг.З), что компенсирует перемещением магнитоуправляемого контакта 1и магнита 18 задатчнка дифференциалаотносительно коммутирующего магнита9 в сторону удаления.1215101 4 /е 8 Ориентация полюсов магнита 18 задатчика встречно с полюсами коммутирующего магнита 9 дает возможность регулировать гистерезис магнитоуправляемых контактов 1 в сторону уменьшения от естественного. Формула и.зобретения Регулятор температуры, содержащий группу магнитоуправляемых контактов, установленных в кассете, закрепленной в корпусе и связанной с задатчиком температуры, и коммутирующий магнит, связанный штоком с подвижным Ф 1 пементом термосистемы, о т л и ч аю щ и й с я тем, что, с целью облег чения настройки регулятора и регулирования зоны срабатывания магнитоуправляемых контактов, каждый магни тоуправляемый контакт снабжен задатчиком дифференциала, выполненным в виде магнита, установленного в корпусе с возможностью перемещения относительно магнитоуправляемого кон такта, а ось намагничивания магнитазадатчика дифференциала ориентирована в одном направлении с продольной осью магнитоуправляемого контакта, размещенного между коммутирукаим 15 магнитом и магнитом задатчика дифференциала.
