Пара электродов к устройству для электрооглушения животных, содержащему два бесконечных приводимых в синхронное движение подающих конвейера, установленных с образованием образного зазора для их размещения

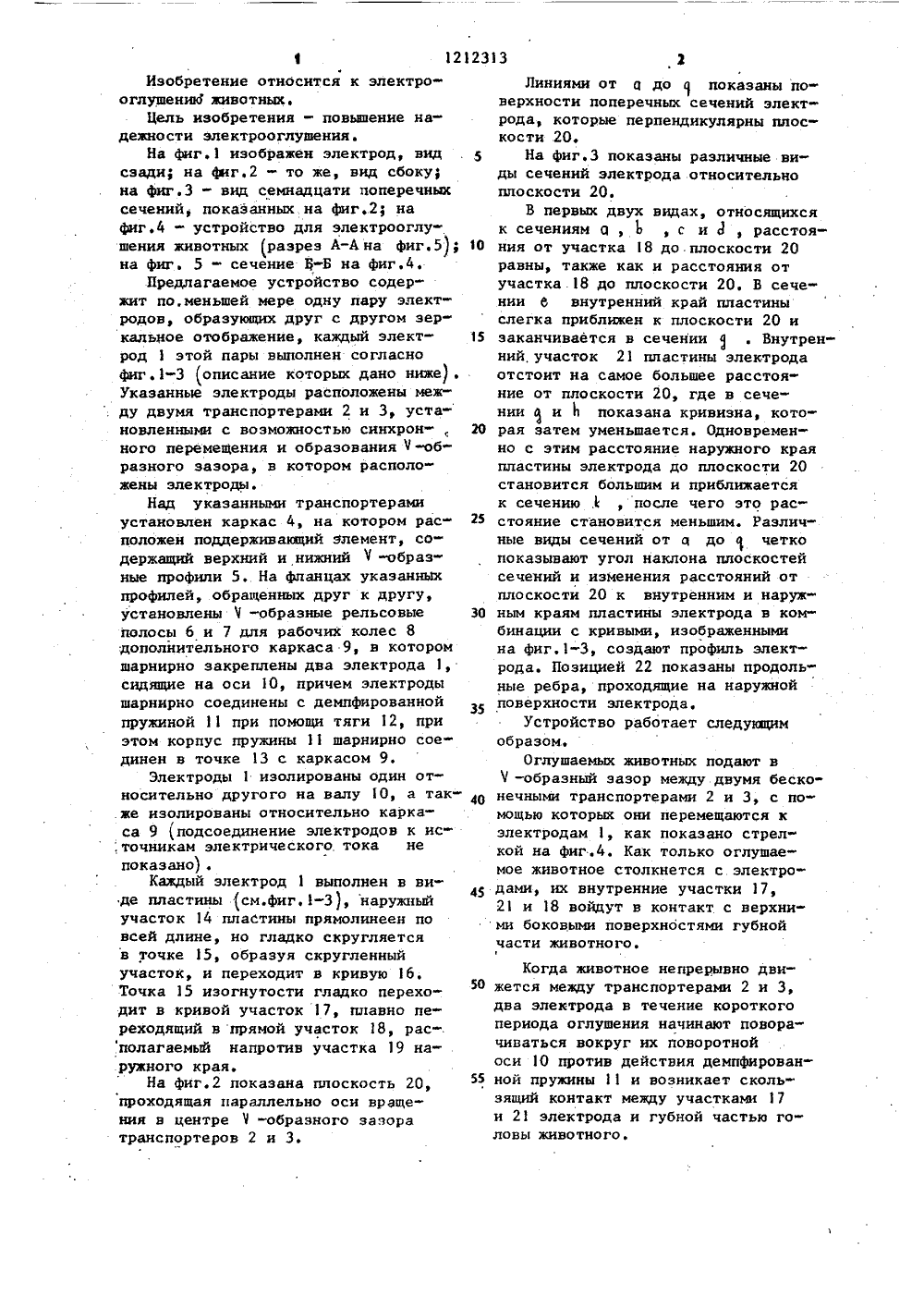

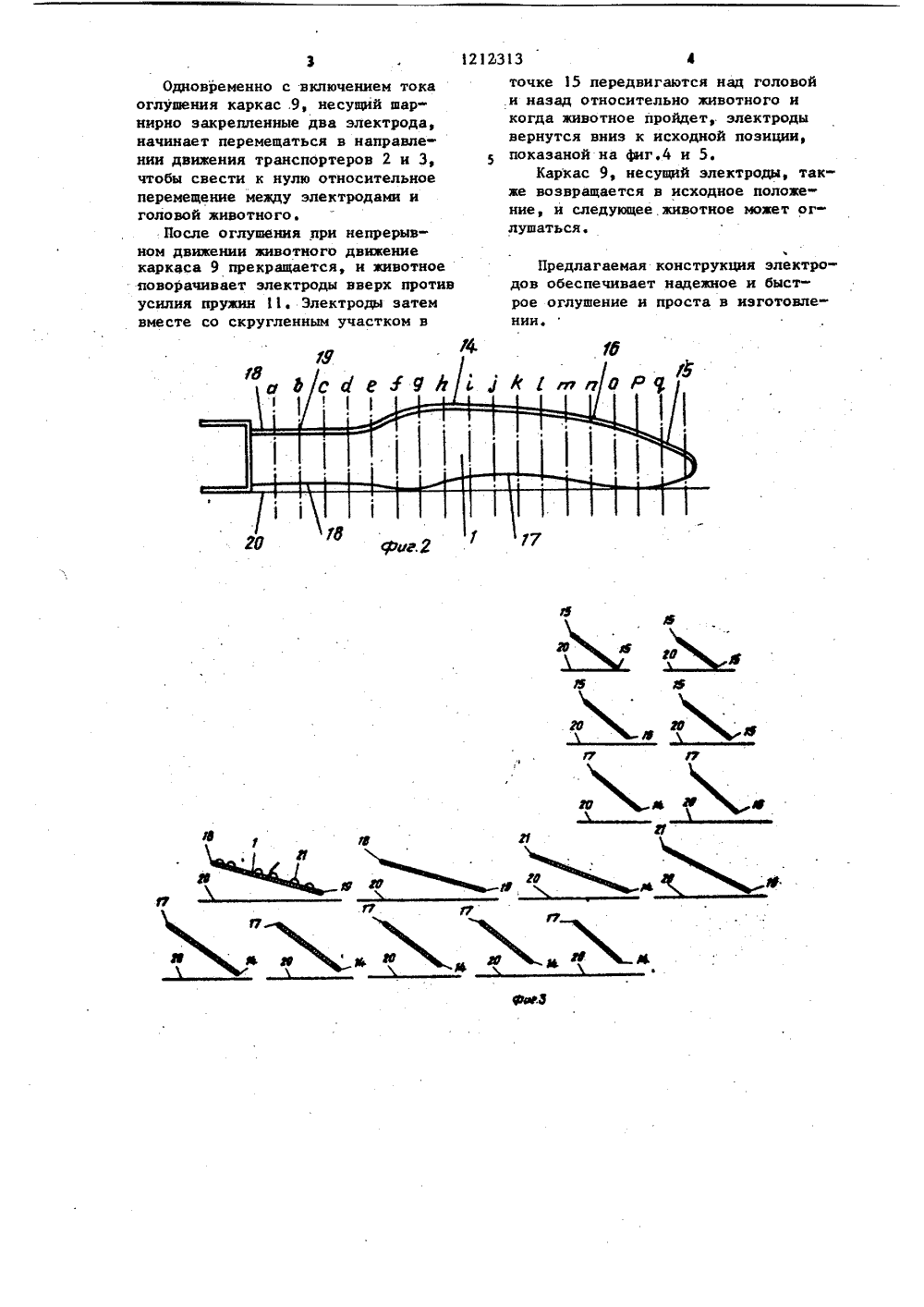

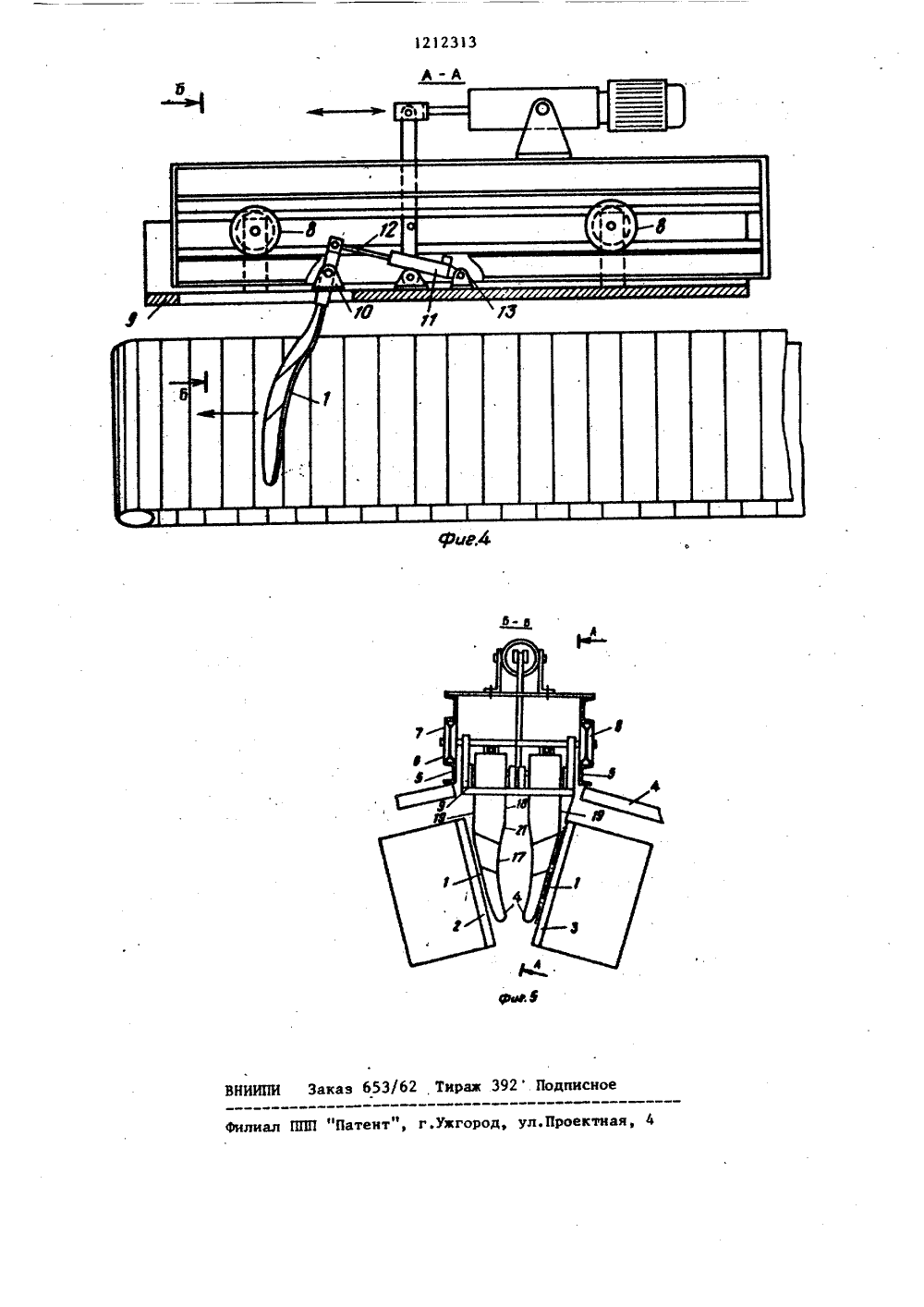

(088.8) Иф 1116974, 1980. п.1, о тчто наружэлектрода,животное,78 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПЪЮ(54) (57) 1. ПАРА ЭЛЕКТРОДОВ К УСТРОЙСТВУ ДЛЯ ЭЛЕКТРООГЛУШЕНИЯ ЖИВОТНЫХ, СОДЕРЖАЩЕМУ ДВА БЕСКОНЕЧНЫХ ПРИВОДИМЫХ В СИНХРОННОЕ ДВИЖЕНИЕ ПОДАЮЩИХ КОНВЕИЕРА, УСТАНОВЛЕННЫХ С ОБРАЗОВАНИЕМ 7-ОБРАЗНОГО ЗАЗОРА ДЛЯ ИХ РАЗМЕЩЕНИЯ, которые расположены симметрично один другому с воз можностью поворота вокруг оси их крепления, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности электроглушения, каждый зле род имеет форму, показанную на фиг. 1-3.2. Пара электродов пол и ч а ю щ а я с я темная поверхность каждогос которой контактируетимеет продольные ребра.1 12Изобретение относится к электрооглушениИ животных,Цель изобретения - повышение надежности электрооглушения.На фиг.1 изображен электрод, видсзади; на фиг.2 - то же, вид сбоку 1на фиг.З - вид семнадцати поперечныхсечений, показанных на фиг,2; нафиг,4 - устройство для электрооглушения животных (разрез А-А на фиг.5);на фиг. 5 - сечение 5-Б на фиг.4.Предлагаемое устройство содержит по,меньшей мере одну пару электродов, образующих друг с другом зеркальное отображение, каждый электрод 1 этой пары выполнен согласнофиг .1-3 (описание которых дано ниже) .Указанные электроды расположены меж. ду двумя транспортерами 2 и 3, уста-новленными с возможностью синхрон- ,ного перемещения и образования-образного зазора, в котором расположены электроды.Над указанными транспортерамиустановлен каркас 4, на котором расположен поддерживающий элемент, содержащий верхний и нижний-образные профили 5, На фланцах указанныхпрофилей, обращенных друг к другу,установлены 1 -образные рельсовыеполосы 6 и 7 для рабочих колес 8дополнительного каркаса 9, в которомшарнирно закреплены два электрода 1,сидящие на оси 10, причем электродышарнирно соединены с демпфированнойпружиной 11 при помощи тяги 12, приэтом корпус пружины 11 шарнирно соединен в точке 13 с каркасом 9.Электроды 1 изолированы один относительно другого на валу 1 О, а так.же изолированы относительно каркаса 9 подсоединение электродов к ис:точникам электрического тока непоказано) .Каждый электрод 1 выполнен в виде пластины (см.фиг.1-3), наружныйучасток 14 пластины прямолинеен повсей длине, но гладко скругляетсяв точке 15, образуя скругленныйучасток, и переходит в кривую 16.Точка 15 изогнутости гладко переходит в кривой участок 17, плавно переходящий в прямой участок 18, располагаемый напротив участка 19 наружного края.На фиг.2 показана плоскость 20,проходящая параллельно оси вращения в центре 3 -образного зазоратранспортеров 2 и 3.12313 45 дами, их внутренние участки 17,50 ловы животного. 5 О 5 20 25 30 35 40 Линиями от а до а показаны поверхности поперечных сечений электрода, которые перпендикулярны плости 20,На фиг.З показаны различные виды сечений электрода относительно плоскости 20.В первых двух видах, относящихся к сечениям 0 , 1 , с и 4 , расстояния от участка 18 до плоскости 20 равны, также как и расстояния от участка 18 до плоскости 20. В сечении 6 внутренний край пластины слегка приближен к плоскости 20 и заканчивается в сечении. Внутренний, участок 21 пластины электрода отстоит на самое большее расстояние от плоскости 20, где в сечениии и показана кривизна, которая затем уменьшается. Одновременно с этим расстояние наружного края пластины электрода до плоскости 20 становится большим и приближается к сечению .1 , после чего это расстояние становится меньшим. Различные виды сечений от а дочетко показывают угол наклона плоскостей сечений и изменения расстояний от плоскости 20 к внутренним и наружным краям пластины электрода в комбинации с кривыми, изображенными на фиг,1-3, создают профиль электрода. Позицией 22 показаны продольные ребра, проходящие на наружной поверхности электрода.Устройство работает следующим образом.Оглушаемых животных подают в Ч -образный зазор между двумя беско" нечнымн транспортерами 2 и 3, с помощью которых они перемещаются к электродам 1, как показано стрелкой на фиг.4. Как только оглушаемое животное столкнется с электро 21 и 18 войдут в контакт с верхнимн боковыми поверхностями губной части животного.Когда животное непрерывно движется между транспортерами 2 и 3,два электрода в течение короткогопериода оглушения начинают поворачиваться вокруг их поворотнойоси 1 О против действия демпфированной пружины 11 и возникает скользящий контакт между участками 17и 21 электрода и губной частью го3Одновременно с включением тока оглушения каркас .9, несущий шарнирно закрепленные два электрода, начинает перемещаться в направлении движения транспортеров 2 н 3, чтобы свести к нулю относительное перемещение между электродами и головой животного.После оглушения при непрерывном движении животного движение каркаса 9 прекращается, и животное поворачивает электроды вверх против усилия пружин 11. Электроды затем вместе со скругленным участком в 121 Ь 313точке 15 передвигаются над головой и назад относительно животного и когда животное пройдет, электроды вернутся вниз к исходной позиции, показаной на фиг.4 и 5.Каркас 9, несущий электрода, также возвращается в исходное положение, и следующее. животное может оглушаться. Предлагаемая конструкция электродов обеспечивает надежное и быстрое оглушение и проста в изготовлении.122 ЭЗфиа 4 ВНИИПИ Заказ 653/62 Тираж 392 Подписное филиал ППП "Патент", г.Ужгород, ул.Проектная, 4
