Устройство для нанесения уравновешивающего расплава при балансировке вращающихся роторов

Номер патента: 1180716

Авторы: Григорьян, Саркисян

ZIP архив

Текст

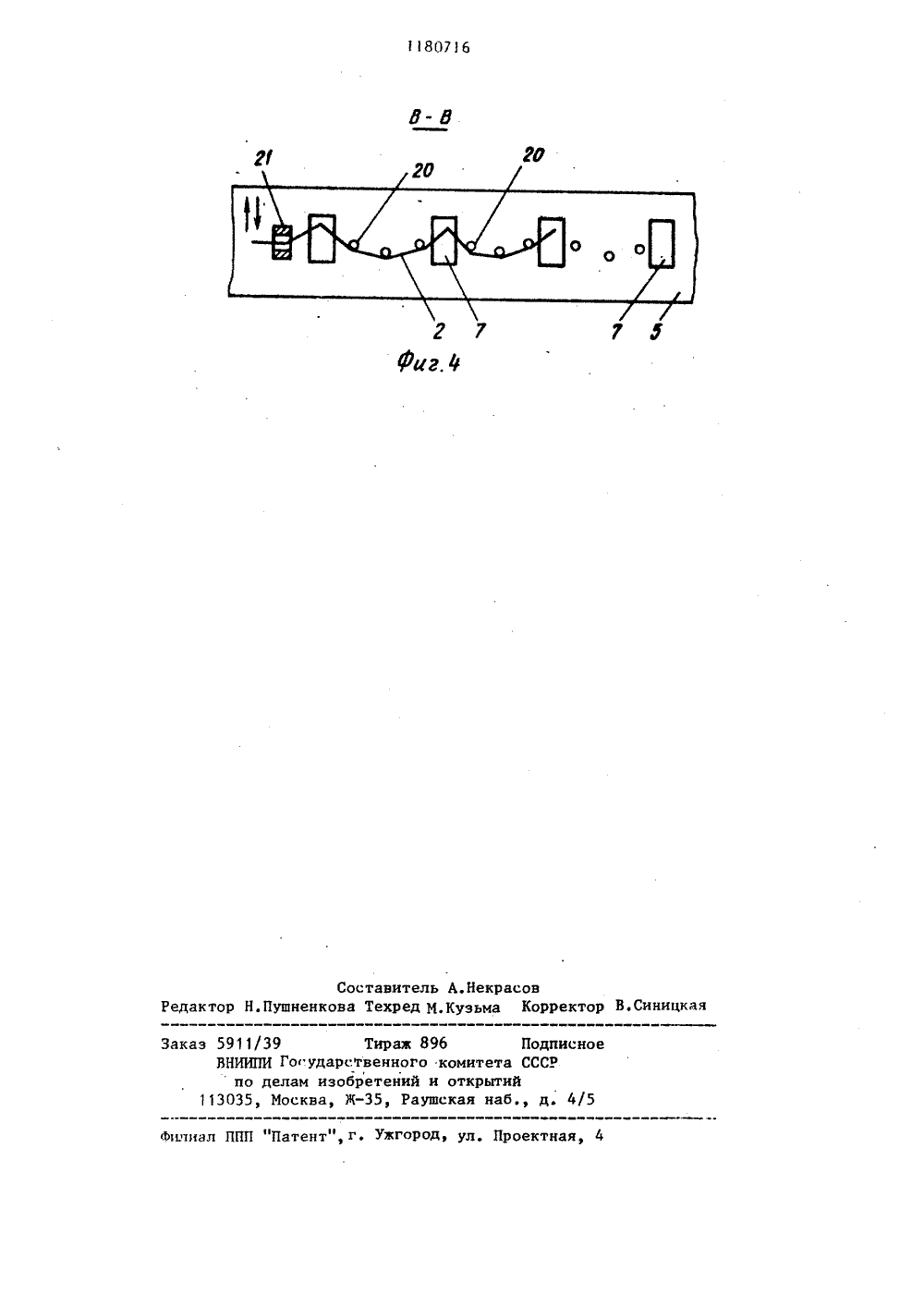

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕО-ИХРЕСПУБЛИК 1)4 С 01 М 1/38 ПИСАНИЕ ИЗОБРЕТЕАВТОРСКОМУ СВИДЕТЕЛЬСТВУ кисян спериательск станко о СССР1980. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(71) Закавказский филиал Эментального научно-исследого института металлорежущи(56) Авторское свидетельстР 905674, кл. С 01 М 1/38,(54) (57) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯУРАВНОВЕШИВА 10 ЦЕГО РАСПЛАВА ПРИ БАЛАНСИРОВКЕ ВРАЩАЮ 1 ЦИХСЯ РОТОРОВпо авт. св, Р 905674, о т л и ч аю щ е е с я тем, что, с цельюповышения производительности балансировки, оно снабжено закрепленными на периферии внутреннего дискамежду зажимами перпендикулярно плоскости полюса электромагнита штырями,оси которых расположены по дуге окружности, выбираемой эквидистантноиповерхности ротора.О 20 25 30 35 40 Изобретение относится к балансировочной технике, в частности к автоматической балансировке вращающихся роторов, и является усовершенствованием известного устройства по авт. св. У 905674.Цельюизобретения является повышение производительности баланси" ровки,На фиг. 1 схематически показано предлагаемое устройство, разрез; на фиг, 2 - вид А на фиг 1; на фиг. 3 - вид Б на фиг, 1; на фиг.4- разрез В"В на фиг. 1.Устройство содержит механизм перемотки в виде катушки 1 с проволокой 2, электромагнит, выполненный в виде магнитопровода 3 с катушкой 4 возбуждения, механизм захвата проволоки, выполненный в виде двух дисков 5 и 6, расположенных эксцентрично, причем диск 5 с подпружиненными зажимами 7 расположен коаксиально к зажимам 8, установленным на диске 6. Диски 5 и 6 через кинематическую цепь, составленную из зубчатых колес 9-14 мальтийского механизма 15, обеспечивающего цикличность подачи проволоки в рабочую зону редуктора 16, соединены с электродвигателем 17, На нижнем торце диска б установлены ламели 18 для электрической связи зажимов 8 и щеточных контактов 19, подающих напряжение взрыва на проволоку 2 по командам датчика дисбаланса и .блока управления процессом балансировки (не показан), На диске 5 перпендикулярно плоскости полюса электромагнита закреплены штыри 20, оси которых расположены по окружности, охватывающей ротор. В зазоре между дисками 5 и 6 с возможностью поступательного перемещения в направлейии их осей от кулачка (не показан) установлена игла 21.Устройство работает следующим образом.Конец взрываемой проволоки 2, намотанной на катушку 1, вставляется между первой свободной парой зажимов 7 и 8 и зажимается при повороте дисков 5 и 6. Затем игла 21 перемещается в направлении против вылета частиц расплава, чтобы проволока 2 оказалась за штырями 20.: После этого включается катушка 4 электромагнита и с помощью электродвигателя 17 через редуктор 16, мальтийский механизм 15 и зубчатые колеса 9-14 приводится во вращение механизм захвата. После поворота дисков 5 и 6 на один шаг происходит захват проволоки следующей парой зажимов и перемещение иглы 21 в направлении вылета частиц, Проволока 2 при этом огибает штырьки 22 и в предрабочей зоне приобретает форму ломаной линии, вписанной в окружность, Затем поворотом дисков 5 и 6 игла перемещается в исходное положение, а проволока 2 из предрабочей эоны перемещается в рабочую зону с, замыкая через ламели 18 контакты 19. По команде блока управления процессом балансировки при неподвижных дисках 5 и б происходит взрыв и нанесение на ротор материала проволоки находящейся в зоне с причем за счет дугообразной формы проволоки происходит концентрация расплавленных частиц на следе нанесения по сравнению с натянутой между зажимами прямой проволокой в предлагаемом устройстве, что ведет к повьппению производительности балансировки.11807 бГ 1Фиг. 4Составитель А,Некрасов Редактор Н.Пушненкова Техред М.Кузьма Корректор В.Синицкая Заказ 5911/39 Тираж 896 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород ул, Проектная, 4
