Способ возведения фундаментов здания

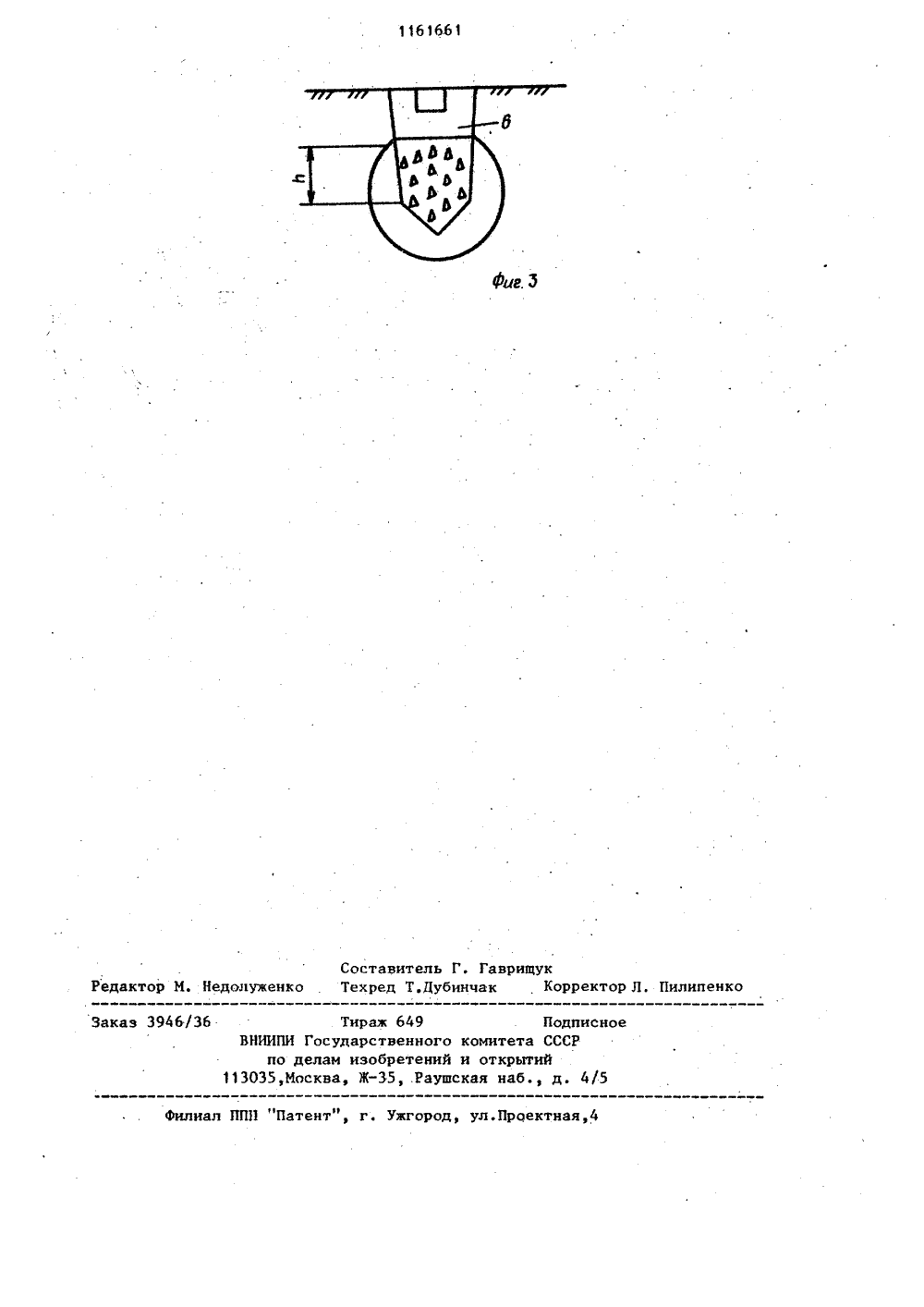

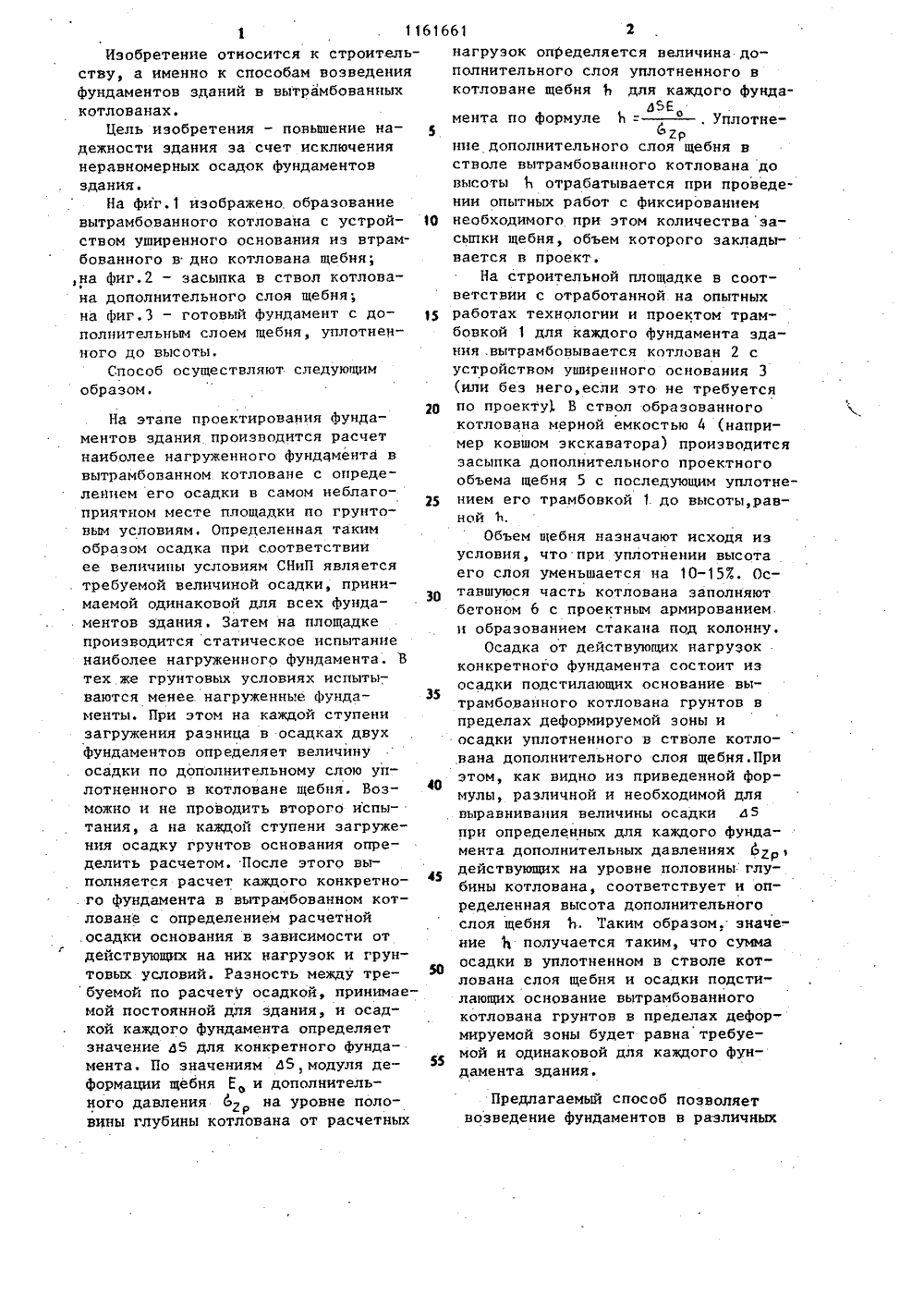

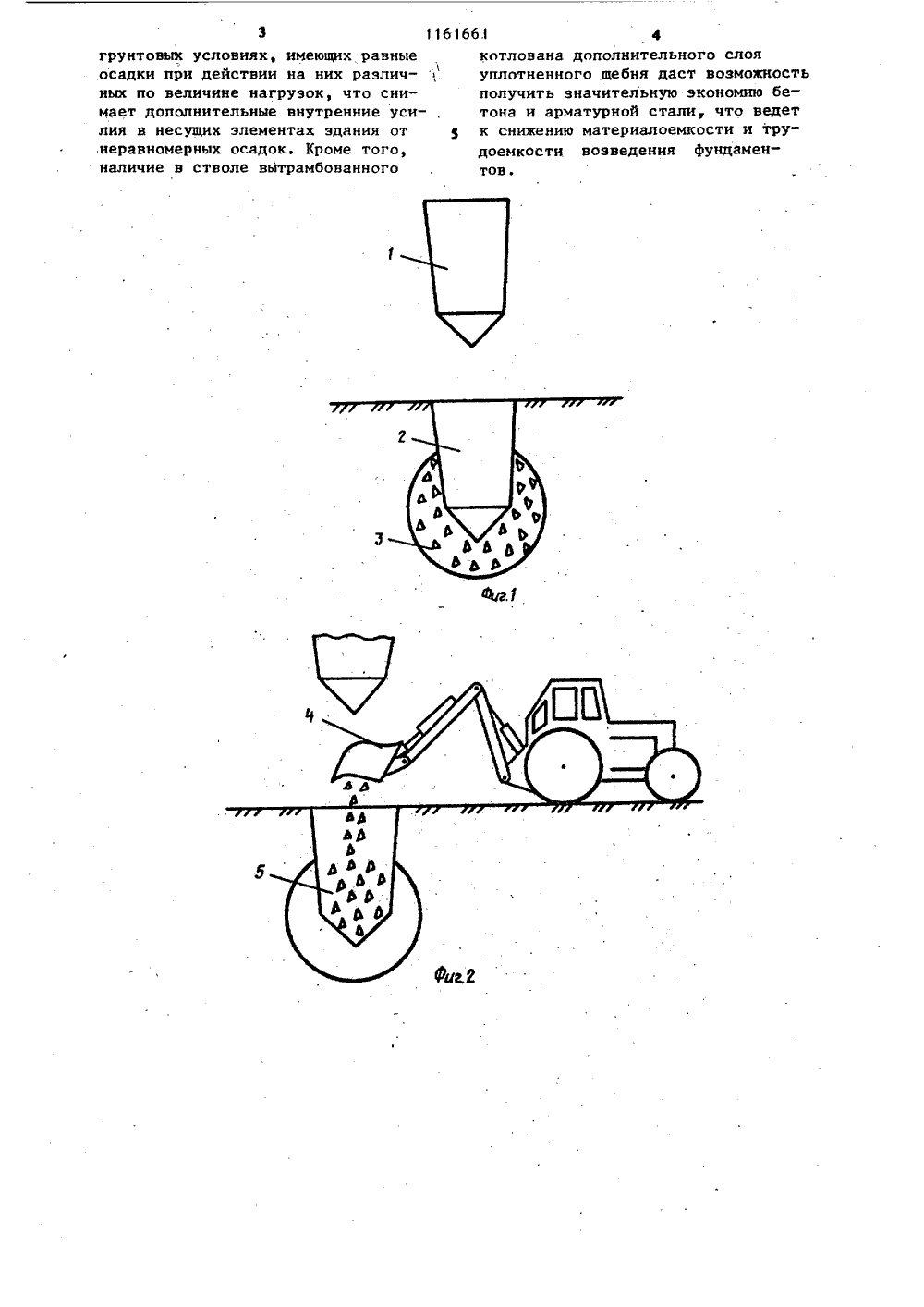

Изобретение относится к строительству, а именно к способам возведения фундаментов зданий в вытрамбованных котлованах.Цель изобретения - повышение на - дежности здания эа счет исключения неравномерных осадок фундаментов здания,На фиг.1 изображено образование вытрамбованного котлована с устройством уширенного основания из втрамбованного в дно котлована щебня; ,на фиг.2 - засыпка в ствол котлована дополнительного слоя щебня; на фиг,3 - готовый фундамент с дополнительным слоем щебня, уплотненного до высоты.Способ осуществляют следующим образом. На этапе проектирования фундаментов здания производится расчет наиболее нагруженного фундамента в вытрамбованном котловане с определением его осадки в самом неблагоприятном месте площадки по грунтовым условиям, Определенная таким образом осадка при соответствии ее величины условиям СНиП является требуемой величиной осадки, принимаемой одинаковой для всех фундаментов здания. Затем на площадке производится статическое испытание наиболее нагруженного фундамента. В тех.же грунтовых условиях испытываются менее нагруженные фундаменты. При этом на каждой ступени загружения разница в осадках двух фундаментов определяет величину осадки по дополнительному слою уплотненного в котловане щебня. Возможно и не проводить второго испытания, а на каждой ступени загружения осадку грунтов основания определить расчетом. После этого выполняется расчет каждого конкретно. го фундамента в вытрамбованном котловане с определением расчетной осадки основания в зависимости от действующих на них нагрузок и грунтовых условий. Разность между тре буемой по расчету осадкой, принимаемой постоянной для здания, и осадкой каждого фундамента определяет значение а 5 для конкретного фундамента, По значениям й 5,модуля деформации щебня Е и дополнительного давления Ь 2 на уровне половины глубины котлована от расчетных 5 10 15 20 25 30 35 40 50 55 нагрузок определяется величина дополнительного слоя уплотненного в котловане щебня Ь для каждого фундад 5 Емента по формуле 1 = . Уплотне 2 р нне дополнительного слоя щебня в стволе вытрамбованного котлована до высоты Ь отрабатывается при проведении опытных работ с фиксированием необходимого при этом количества засыпки щебня, объем которого заклады" вается в проект.На строительной площадке в соответствии с отработанной на опытных работах технологии и проектом трамбовкой 1 для каждого фундамента здания .вытрамбовывается котлован 2 с устройством уширенного основания 3 (или без него, если это не требуется по проекту) В ствол образованного котлована мерной емкостью 4 (например ковшом экскаватора) производится засыпка дополнительного проектного объема щебня 5 с последующим уплотнением его трамбовкой 1. до высоты,равной Ъ.Объем щебня назначают исходя иэ условия, что при уплотнении высота его слоя уменьшается на 10-15%. Оставшуюся часть котлована заполняют бетоном 6 с проектным армированием. и образованием стакана под колонну.Осадка от действующих нагрузок конкретного фундамента состоит из осадки подстилающих основание вытрамбованного котлована грунтов в пределах деформируемой зоны и осадки уплотненного в стволе котлована дополнительного слоя щебня.При этом, как видно из приведенной формулы, различной и необходимой для выравнивания величины осадки й 5 при определенных для каждого фундамента дополнительных давлениях 6 действующих на уровне половины глубины котлована, соответствует и определенная высота дополнительного слоя щебня Ь. Таким образом, значение 11 получается таким, что сумма осадки в уплотненном в стволе котлована слоя щебня и осадки подстилающих основание вытрамбованного котлована грунтов в пределах деформируемой зоны будет равна требуемой и одинаковой для каждого фундамента здания. Предлагаемый способ позволяетвозведение фундаментов в различныхгрунтовык условиях, имеющих равные осадки при действии на них различных по величине нагруэок, что снимает дополнительные внутренние уси-, лия в несущих элементах эдания от неравномерных осадок. Кроме того, наличие в стволе вытрамбованного котлована дополнительного слояуплотненного щебня даст воэможностьполучить значительную экономию бетона и арматурной стали, что ведетк снижению материалоемкости и трудоемкости воэведения фундаментов.116166 Составитель Г. Гаврищукактор М. Недолуженко Техред Т.Дубинчак Корр Пилипенко ак ал ППП "Патент", г. Ужгор роектная,4 46/36 Тираж 649 ВНИИПИ Государственно по делам изобретен 113035,Москва, Ж, .РаПодписноео комитета СССРй и открытийщская наб., д. 4/5
