Способ определения положения зоны с неравномерной освещенностью и устройство для его осуществления

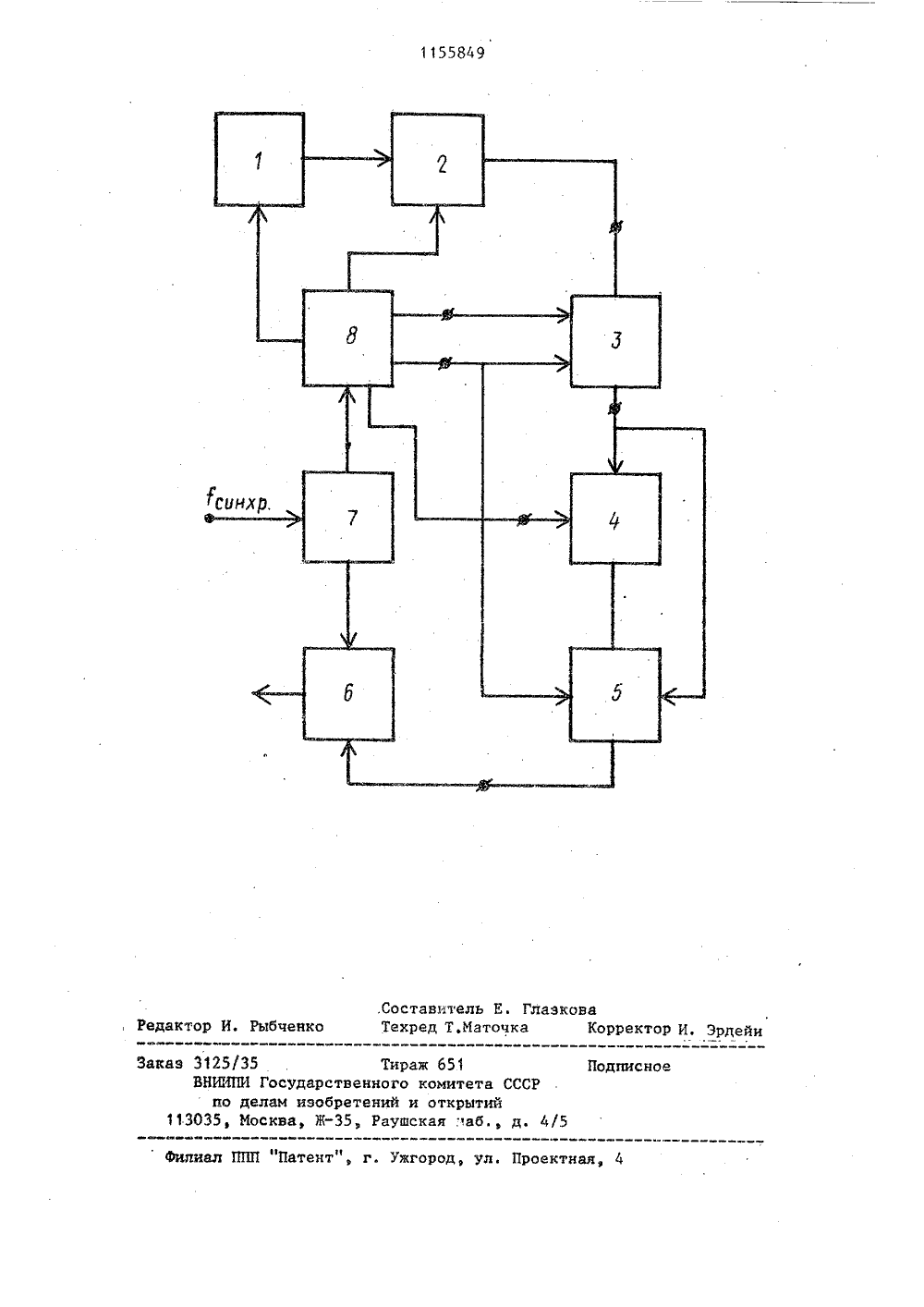

1155849 где точности измерения, оно снабженоуправляемым интегратором и схемойсравнения, блок управления снабжентремя дополнительными выходами, первый подключен к входу сброса управляемого интегратора, второй - к входу управления управляемого интеграто.ра и входу стробирования схемы сравнения, третий - к входу управления Изобретение относится к измерительной технике и может быть использовано в системах техническогозрения для бесконтактного определения положения объектов, их размеров, 5а также в других случаях, когдаинформативным параметром являетсяположение зоны с неравномерной освещенностью в плоскости анализируемого изображения. 1 ОЦелью изобретения является повышение точности измерения.На чертеже представлена блок-схема устройства для осуществленияспособа, 15Устройство содержит линейку 1фоточувствительных элементов, накоторую спроецировано изображениеэоны с неравномерной освещенностью,видеопроцессор 2, связанный с линейкой 1, управляемый интегратор 3,информационный вход которого соединен с выходом видеопроцессора 2,схему 4 выборки-хранения, вход которой подключен к выходу управляемого интегратора 3, а выход - к второму информационному входу схемы 5сравнения, .первый информационныйвход которой подключен к выходу .управляемого интегратора 3, а выходсоединен с входом разрешения выходного регистра б, информационныйвход которого подключен к блоку 7 . "счета, блок 8 управления, соединенный с видеопроцессором 2, линейкой1 фоточувствительных элементов,входами управления и сброса управляемого интегратора 3, входом управления схемы 4 выборки - хранения,входом стробнрования схемы 5 сравнения и выходом блока 7 счета. схемы выборки-хранения, выход видеопроцессора соединен с информационнымвходом управляемого интегратора,выход которого подключен к первомуинформационному входу и через схему выборки - хранения - к второмуинформационному входу схемы сравнения, выход которой соединен с входомразрешения выходного регистра. Способ осуществляется следующим образом.Видеосигнал с выхода линейки 1 . фоточувствительных элементов поступает на вход видеопроцессора 2. В качестве линейки 1 фоточувствительных элементов в устройстве используется линейный формирователь изображения на основе прибора с зарядовой связью (ПЗС). Видеопроцессор 2 осуществляет предварительную обработку видеосигнала с целью устранения шума сброса выходного узла ПЗС. Определение положения зоны с неравномерной освещенностью (ЗНО) осуществляется за два цикла одномерного дискретного сканирования линейки. 1 фоточувствительных элементов.Видеосигнал, формируемый при первом цикле сканирования, используется в качестве незадержанного видеосигналаОн интегрируется управляемым интегратором 3 в соответствии с выражением постоянная времени управляемого интегратора 3 в пределах первого цикла сканирования;значение квантованного по времени видеосигнала, формируемого при однократном цикле сканирования линейки 1,время однократного сканирования линейки,результат интегрированияннезадержанного видеосигнала за времяПосле окончания первого цикласканирования результат интегрирования 1 запоминается в схеме 4выборки - хранения, после чего управляемый интегратор 3 сбрасывается импульсом сброса, поступающимс первого выхода блока 8 управления на вход сброса управляемогоинтегратора 3,Видеосигнал, формируемый привтором цикле сканирования, используется в качестве задержанного 15видеосигнала. При втором цикле сканирования управляемый интегратор 3под воздействием управляющего сигнала, который поступает из блока 8управления, увеличивает свой коэффициент передачи за счет уменьшения постоянной времени интегрирования и одновременно разрешает работу схемы 5 сравнения. При первомцикле сканирования работа схемы срав нения 5 запрещена.Относительный весовой коэффициент 1 определяется из выражения/Ъ6 (2) ЗОгде о - постоянная времени интегрирования управляемого интегратора 3 для задержанноговидеосигнала.Через время С(О (с ь ) посленачала второго цикла сканирования,когда результат развернутого во времени интегрирования задержанноговидеосигнала становится равным результату интегрирования незадержанного видеосигнала, на выходе схемы 5 сравнения формируется сигналразрешения запиеи, который поступает на вход разрешения выходного регистра б. Запись информации осуществляется но переднему Фронтусигнала разрешения записи. В моментСд. на информационном входе выходного регистра б присутствуетинфорнация о положении ЗНО в виде двойного кода, соответствующая адресу то, - го фоточувствительного элемента линейки 1 и той его части, на которой выполняется равенство"н = , Од 1, (3)оЕсли видеосигнал близок по форме к гауссову импульсу, то максимальная точность устройства обеспечивает. ся при К = 1/2. В этом случае выполняется равенстволОЮй =0 Цй, (4)из которого следует, что временная координата й, определяющая положение зоны с неравномерной освещенностью, соответствует энергетическому центру этой зоны. При этом С совпадает с максимумом видеосигнала, что обуславливает получение наибольшей точности устройства, так как срабатывание схемы 5 сравнения проходит в момент максимальной крутизны выходного сигнала управляемого интегратора 3.Способ и устройство для его реализации позволяют повысить точность измерения и упростить анализ видеосигнала, в процессе которого происходит выделение информации о положении зоны, эа счет сравнения интегральной оценки всей энергии исследуемой зовы с текущим значением интегральной оценки формируемой в ходе последовательного сканирования и интегрирования видеосигнала этой же зоны, осуществляемой с учетом их относительного,весового коэффициента 1, где ОК 1. При этом точность определения координаты зоны не зависит от ее положения по отношению к порядковому номеру Фоточувствительных элементов линейки..Составитель Е. Глаэкотор И. Рыбченко Техред Т.Наточка рректор И. Эрд Подписно тент", г. Ужгород, ул. Проектная Филиал аказ 312535 ВНКПЩ Госуда по делам из 113 О 35 у Москвау
