Полярометр визуальный-пульсполярометр

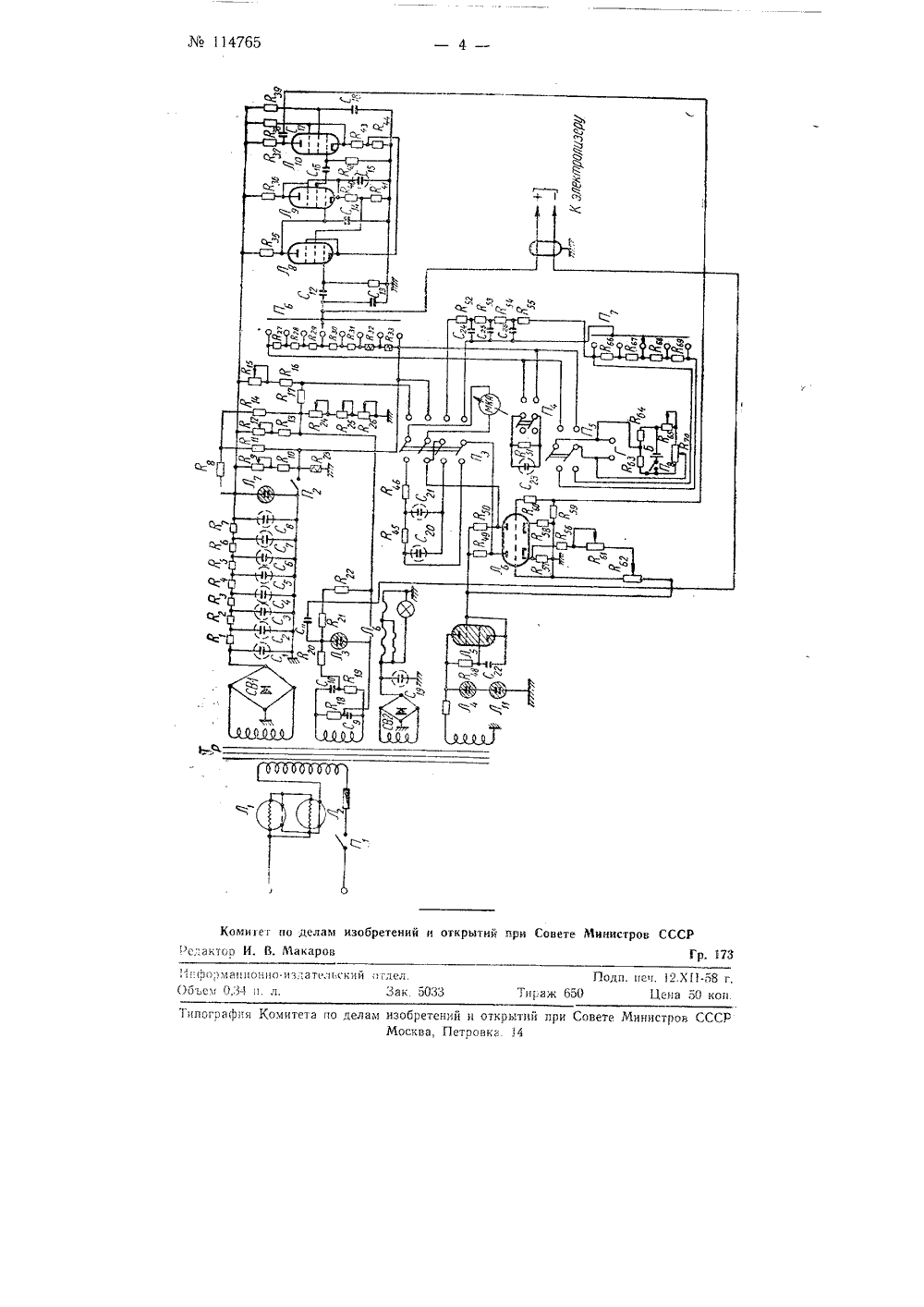

Ж 114765 Класс 42/, Зва СССР САНИЕ ИЗОБРЕТЕНИЙОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ПИ АВИ, Каплан и Э. Н. Улановск ОЛЯРОМЕТР ВИЗУАЛЬН Ый-ПУЛЬСПОЛЯРОМЕТ заявлено 2 февраля 19. за566024 в Коми пои Совете Министр за114260 от 6 апрст по делам изобретений и открытийв СССР Основн,ое авт. св. я066 Г, иа игия тс. ие дип шим развитием основВ основном авт. св.114230 была описана приставка и полярографу для работы на пульсирующем токе поляризации, характеризующаяся тем, что в ней для отсечки конденсаторных токов применен ламповый коммутатор, коммутируемый анодным напряжением, получаемым от анодного генератора прямоугольных импульсов, сдвинутых по фазе относительно тока в полярографической цепи, подаваемого через усилитель на направляющую сетку коммутатора.Предлагаемое изобретение является дальнейного изобретения.Основными особенностями описываемого прибора являются применение стабилизатора на барретерах и стабиловольтах, позволяющего пп тать прибор непосредственно от сети, и возможность осуществления одно, временно полярометрических и пульсполярометрических измерений.На чертеже изображена принципиальная схема прибора.Прибор питается от сети 220 в. Ток в первичной обмотке силового трансформатора Тр стабилизируется двумя барретерами Л 1 и Л Анодное напряжение усилительных ламп и напряжение поляризации снимается со вторичной обмотки 270 в чсоез выпрямительный мостик СВ. многоступенчатый фильтр (Я, - И,) - (С, - Са) и стабпловольт Л;. Для установки напряжения поляризации используется реостат в виде трех- декадного магазина сопротивлений (Я 24, Лаз, Я 2 а) на 99,9 ол.Замена потенциометра, обычно применяемого для установки напряжения поляризации, реостатом приводит к практически несу 1 цественному отклонению от линейной зависимости между напряжением поляризации и сопротивлением реостата (2% при изменении сопротивления реостата от 0 до 99,9 ома). Максимальное напряжение поляризации может изменяться от - 3 до - 4 в при помощи реостата Яд. К аноду электролизера для обеспечения режима анодно-катодной поляризации подается регулируемое при помощи реостата К 9 положительное смещение 0,6 - 0,8 в, сни Ъ 1147 б 5маемое с сопротивления Яд,. Переход от режима анодно-катодной поляризации к катодной достигается при помощи замыкания ключа П 2.Напряжение накала ламп снимается со вторичной обмотки черезвыпрямительный мостик СВи фильтрующий конденсатор С 19.В цепь электролизера входят: переменное ступенчатое входное сопротивление усилителя (Р 2 у - Яз), снабженное переключателем П 6, в режиме анодно-катодной поляризации во входное сопротивление входит Рм (в качестве первой ступени), сопротивление реостата (Я 4, Й 2 ь Ры) и сопротивление Р 22, через которое в цепь вводится прямоугольная переменная составляющая напряжения с амплитудой около 25 мв, генерируемая при помощи стабиловольта Л. Конденсатор Сгь включенный параллельно сопротивлению делителя Рь ускоряет процесс заряда двойного слоя ртутного капельного электрода.Падение пеоеменной составляющей напряжения на входном сопротивлении усиливается трехламповым усилителем (Л 8, Л 9, Ло) с первой микротоковой ступенью и глубокой отрицательной обратной связью и подается на сетку правой половины коммутаторной лампы Л 6. Обе половины лампы Л 6 включены в мостовую схему (/2 Л 6 - Й 49 - Я 5 о - ЧаЛв). Анодное напряжение подается к ним через сопротивления Я 49 и Р 5 о в виде П-образных импульсов, генерируемых тиратроном Л 5, питающимся от вторичной обмотки трансформатора, и стабиловольтами Л 4 и Лп Анодные импульсы начинаются через 4,3 мсек после начала положительного полупериода П-образных импульсов напряжения в полярографической цепи (благодаря действию зажигающей тиратрон интегрирующей цепочки Р 48 С 22) и оканчиваются за 1 мсек до окончания положительного полупериода напряжения в полярографической цепи (благодаря фазовращателю У - С 9, Ри - Спь включенному между питающей вторичной обмоткой трансформатора и Лз)Среднее значение той части усиленной переменной составляющей тока в полярографической цепи, которая приходится на время работы коммутаторной лампы, измеряется при помощи зеркального гальванометра (клеммы Г), включенного в диагональ измерительного мостика, или при помощи стрелочного микроамперметра ЯКА, включенного в ту же диагональ. Зеркальный гальванометр обеспечивает возможность определения более низких концентраций, чем микроамперметр (с которым удобно работать, начиная с нескольких мг обратимо восстанавливающихся ионов на литр), и расширяет пределы линейной зависимости между концентрацией и отсчетом (благодаря введению больших сопротивлений в диагональ моста).Для подавления осцилляций, связанных с каплеобразованием, применяются фильтры С 2 о, Я 5, Св Р 46 при работе микроамперметра или .75 з, Сгб, Рз, С 2, Раз, С 4, Я 52 при работе зеркального гальванометра.Для установки нуля используются потенциометр 062 и реостат Лв, подающие регулируемое смещение на катод левой половины Л 6.Двухсторонняя электрокоррекция зеркального гальванометра от ба:арейки Б регулируется реостатом Я 65 и потенциометром Я,о. Электрокоррекция включается ключом П 8 и характеризуется отсутствием инерции, :вязанной с работой фильтра.Для удобства пользования зеокальный гальванометр снабжен четырехступенчатым шунтом Айртона (Р 6 Р 67, Л 68, Ло), смонтированным на переключателе П,.Микроамперметр может быть использован в качестве вольтметра для измерения напряжения поляризации. Калиброванное сопротивление 017 1 беспечивает перевод шкалы микроамперметра в шкалу вольтметра сЯ 114761точным соотношением 20 мка = 1 в. Для возможности измерения напряжения при анодной поляризации нуль микроамперметра смещается электрически на 20 мка от анодного напряжения усилительных ламп через сопротивление й,6 и реостат Яц, Переключение микроамперметра на работу в качестве вольтметра достигается при помощи переключателя П (правое положение), При пульсполярометрировании с зеркальным гальванометром Пз также необходимо устанавливать в правое положение, так как при этом от диагонали моста отрывается фильтр микроамперметра, который в противном случае сделал бы работу зеркального гальванометра слишком инертной.При помощи переключателя П 5 (правое положение) зеркальный гальванометр может быть подключен для обычных полярометрических определений к концам входного сопротивления усилителя (П 6), которое в этом случае служит ступенчатым шунтом Айртона полярометра. Для подавления осцилляций зеркального гальванометра при его работе в схеме полярометра используется переуспокоенный режим его работы (общее сопротивление шунта меньше критического). Для подавления особенно больших осцилляций параллельно гальванометру при помощи переключателя П могут быть подключены конденсатор Сз и сопротивление Й. Сочетание эффектов конденсаторного гашения с переуспокоением обеспечивает, в этом случае, гашение осцилляций, которое без сопротивления йа могло бы быть достигнуто при употреблении значительно больших емкостей.В схеме прибора применяются сопротивления йь Яо, Я, Рз, Р 4, Ио, Йз 5, Я 56, Й 5, Й 58, Я 59, Ибо, Рз, И 64 и конденсатор Сд.Конденсаторы С и С используются для снятия высокочастотных паводок и самовозбуждения усилителя.На резиновую трубку, соединяющую грушу со ртутью в ртутном капельном электроде, надевается экранная метачлическая рубашка, которую необходимо электрически связать с экраном провода, соединяющего прибор с электродами электролизера.П редм ет изобретения1. Полярометр визуальный-пульсполярометр с применением приставки по авт, св.114230, о т л и ч а ю щ и й с я тем, что, с целью обеспечения возможности питания его непосредственно от сети, применен стабилизатор напряжения, выполненный на барретерах, включенных в общую часть цепи питания прибора, и на стабиловольтах, включенных в цепи питания: электролизера с постоянным и переменным напряжением поляризации, лампового коммутатора и генератора прямоугольных импульсов приставки и анодов усилительных ламп.2. Полярометр визуальный-пульсполярометр по и. 1, отл ичающ и й с я тем, что анодное напряжение усилителя использовано в качестве источника постоянной составляющей напряжения поляризации, регулируемого с помощью декадных реостатов.3. Полярометр визуальный-пульсполярометр по пп. 1 и 2, от л и ч аю щ и йс я тем, что, с целью обеспечения возможности одновременного полярометрирования и пульсполярометрирования, шунт Айртона зеркального гальванометра полярометра использован в качестве входного сопротивления пульсполярометра.114765 иий и открытии при Совете Министров СССРГр, 17 Рс,;актор л вский Тцраж ипографпя Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Петровка 14тет по делам изоб В. Макаров
