Формирователь импульсов

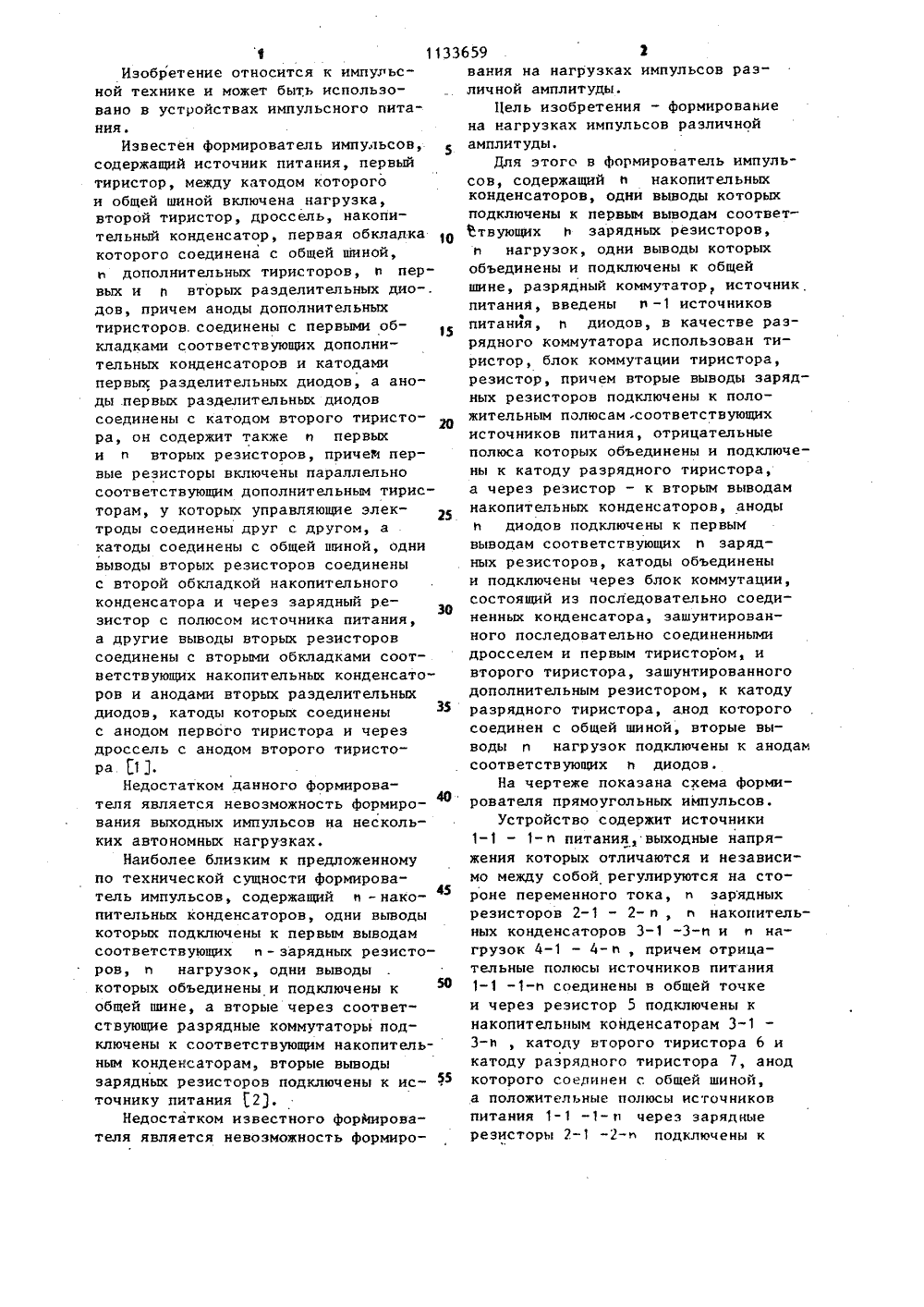

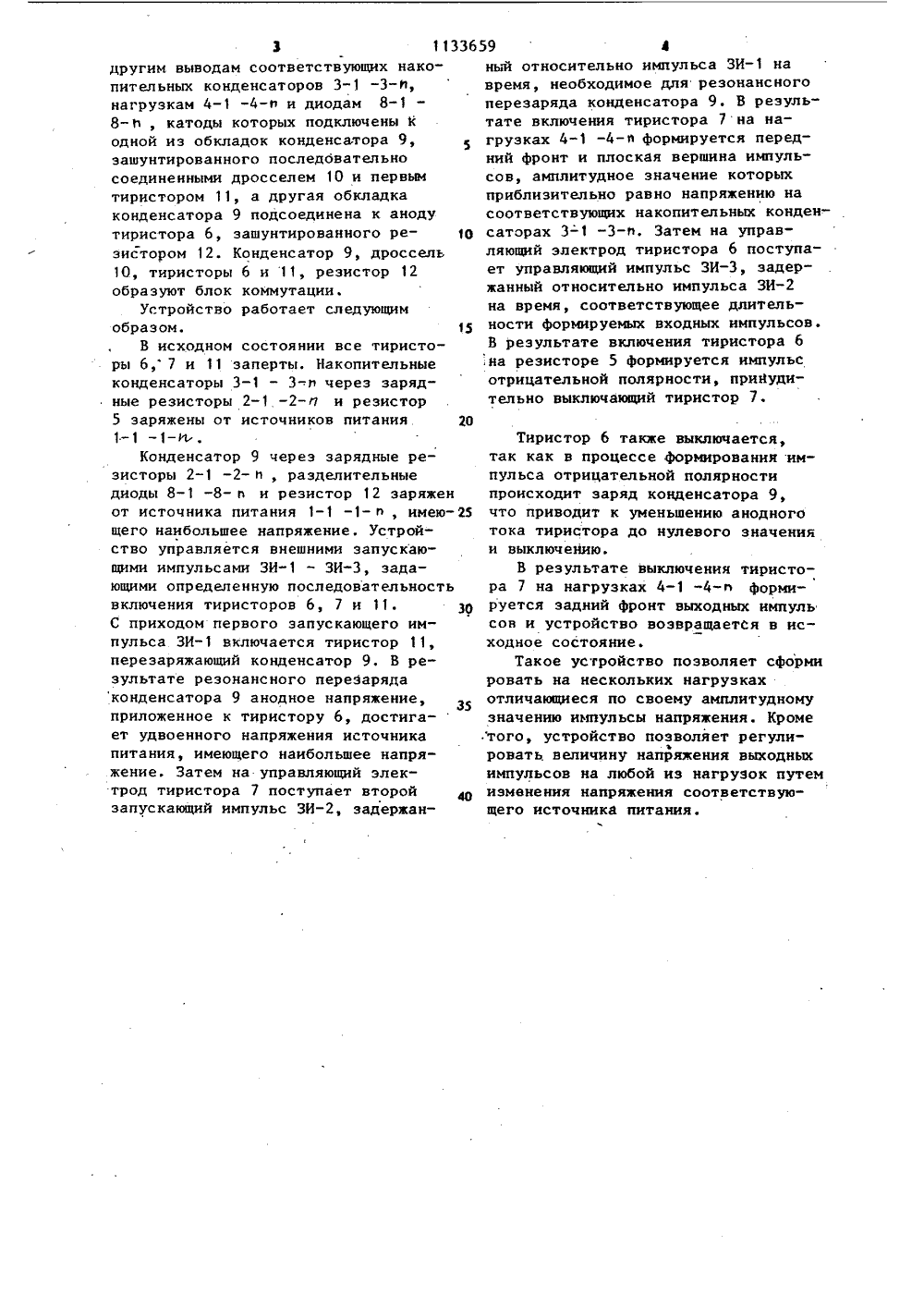

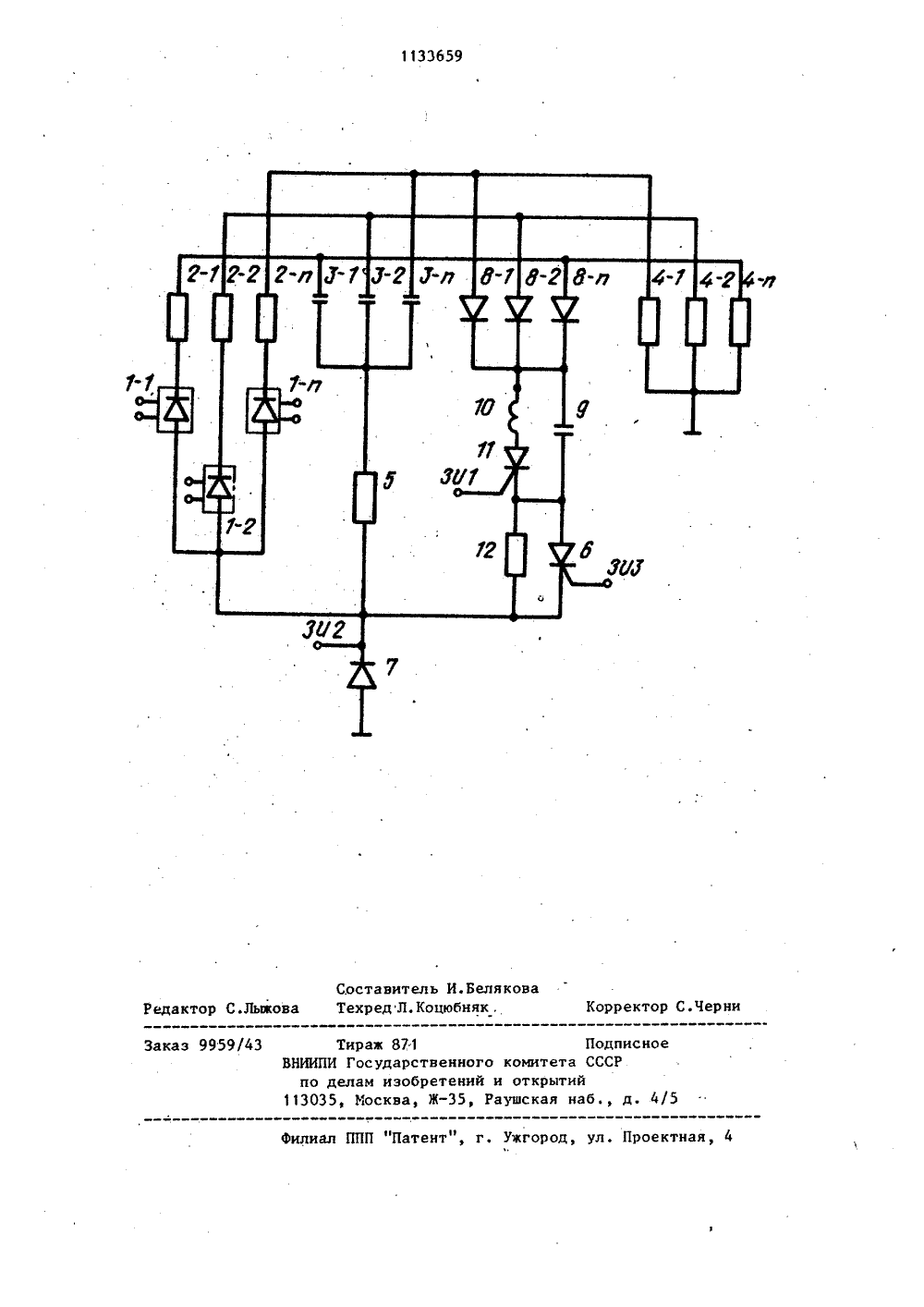

(51 Н 0 3 МИТЕТ СССРИЙ И ОТКРЫТИЙ ССУД АРСТВЕННЫ ДЕЛАМ ИЗОБРЕТЕН ОПИСАНИЕ ИЗОБРЕТЕНИ ев АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) 1. Авторское свидетельство СССР У 558386, кл. Н 03 К 5/01, 1976.2. Оборудование и технологические процессы с использованием электро- гидравлического эффекта. Под ред. Г.А, Гулого, М., "Машиностроение", 1977, с. 189, рис. 74-а (прототип). (54)(57) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ, содержащий и- накопительных конденсаторов, одни выводы которых подключены к первым выводам соответствующих и-зарядных резисторов, и- нагрузок, одни выводы которых объединены и подключены к общей шине, разрядный коммутатор, источник питания, о т л и ч а ю щ и й с я тем, что, с целью формирования на нагрузках импульсов различной амплитуды, в него введены о -1 источников питания, о диодов, в качестве 801133659 А разрядного коммутатора использовантиристор, блок коммутации тиристора,резистор, причем вторые выводызарядных резисторов пЬдключены кположительным полюсам соответствуютщих источников питания, отрицатель"ные полюса которых объединены иподключены к катоду разрядного тиристора, а через резистор - к втОрымвыводам накопительных конденсатофов,аноды п - диодов подключены кпервым выводам соответствующихи- зарядных резисторов, катоды объединены и подключены через блок коммутации, состоящий иэ последовательно соединенных конденсатора, зашунтированного последовательно соединенными дросселем и первым тиристором,Ф 1133Изобретение относится к импульсной технике и может быть использовано в устройствах импульсного питания.Известен формирователь импульсов,содержащий источник питания, первыйтиристор, между катодом которогои общей шиной включена нагрузка,второй тиристор, дроссель, накопительный конденсатор, первая обкладкакоторого соединена с общей шиной,и дополнительных тиристоров, п первых и и вторых разделительных дио-.дов, причем аноды дополнительныхтиристоров. соединены с первыми обкладками соответствующих дополнительных конденсаторов и катодамипервых разделительных диодов, а аноды первых разделительных диодовсоединены с катодом второго тиристора, он содержит также и первыхи и вторых резисторов, причем первые резисторы включены параллельносоответствующим дополнительным тиристорам, у которых управляющие электроды соединены друг с другом, акатоды соединены с общей шиной, однивыводы вторых резисторов соединеныс второй обкладкой накопительногоконденсатора и через зарядный реЗОзистор с полюсом источника питания,а другие выводы вторых резисторовсоединены с вторыми обкладками соответствующих накопительных конденсаторов и анодами вторых разделительныхдиодов, катоды которых соединеныс анодом первого тиристора и черездроссель с анодом второго тиристора Г 13.Недостатком данного формирователя является невозможность формирования выходных импульсов на нескольких автономных нагрузках,Наиболее близким к предложенномупо технической сущности формирователь импульсов, содержащий и - накопительных конденсаторов, одни выводыкоторых подключены к первым выводамсоответствующих и - зарядных резисторов, и нагрузок, одни выводыкоторых объединены и подключены к Ообщей шине, а вторые через соответствующие разрядные коммутаторы подключены к соответствующим накопительным конденсаторам, вторые выводызарядных резисторов подключены к ис- Иточнику питания 1,21.Недостатком известного формирователя является невозможность формиро 659вания на нагрузках импульсов различной амплитуды.Цель изобретения - формирование на нагрузках импульсов различной амплитуды.Для этого в формирователь импульсов, содержащий и накопительных конденсаторов, одни выводы которых подключены к первым выводам соответствующих и зарядных резисторов,нагрузок, одни выводы которых объединены и подключены к общей шине, разрядный коммутатор, источник питаний, введены и -1 источников питания, и диодов, в качестве разрядного коммутатора использован тиристор, блок коммутации тиристора, резистор, причем вторые выводы зарядных резисторов подключены к положительным полюсам .соответствующих источников питания, отрицательные полюса которых объединены и подключены к катоду разрядного тиристора, а через резистор - к вторым выводам накопительных конденсаторов, анодыдиодов подключены к первым выводам соответствующих и зарядных резисторов, катоды объединены и подключены через блок коммутации, состоящий иэ последовательно соединенных конденсатора, зашунтированного последовательно соединенными дросселем и первым тиристором, и второго тиристора, зашунтированногодополнительным резистором, к катодуразрядного тиристора, анод которогосоединен с общей шиной, вторые выводы и нагрузок подключены к анодамсоответствующих и диодов. На чертеже показана схема формирователя прямоугольных импульсов. Устройство содержит источники 1-1 - 1- и питания, выходные напряжения которых отличаются и независимо между собой регулируются на стороне переменного тока, и зарядных резисторов 2-1 - 2- и, и накопительных конденсаторов 3-1 -3-и и и нагрузок 4-1 - 4- и, причем отрицательные полюсы источников питания 1-1 -1-и соединены в общей точкеи через резистор 5 подключены кнакопительным конденсаторам 3-13-и , катоду второго тиристора 6 икатоду разрядного тиристора 7, анодкоторого соединен с общей шиной,а положительные полюсы источников питания 1-1 -1- и через зарядные резисторы -1 -2- подключены к3 11336 другим выводам соответствующих накопительных конденсаторов 3-1 -З-п, нагрузкам 4-1 -4-и и диодам 8-1 8-п, катоды которых подключены к одной из обкладок конденсатора 9, зашунтированного последбвательно соединенными дросселем 10 и первым тиристором 11, а другая обкладка конденсатора 9 подсоединена к аноду тиристора 6, зашунтированного ре эистором 12. Конденсатор 9, дроссель 10, тиристоры 6 и 11, резистор 12 образуют блок коммутации.Устройство работает следующим образом. 15В исходном состоянии все тиристоры 6, 7 и 11 заперты. Накопительные конденсаторы 3-1 - 3-п через зарядные резисторы 2-1 -2-и и резистор 5 заряжены от источников питания 20 1-1 - 1 - и .Конденсатор 9 через зарядные резисторы 2-1 -2- н, разделительные диоды 8-1 -8- и и резистор 12 заряжен от источника питания 1-1 -1- о, имею щего наибольшее напряжение. Устройство управляется внешними запускающими импульсами ЗИ- ЗИ-З, задающими определенную последовательность включения тиристоров 6, 7 и 11. щ 0 С приходом первого запускающего импульса ЗИвключается тиристор 11, перезаряжающий конденсатор 9, В результате резонансного перезаряда конденсатора 9 анодное напряжение, приложенное к тиристору 6, достига-ет удвоенного напряжения источника питания, имеющего наибольшее напряжение. Затем на управляющий электрод тиристора 7 поступает второй запускающий импульс ЗИ, задержан 59 4ный относительно импульса ЗИнавремя, необходимое для резонансногоперезаряда конденсатора 9, В реэуль"тате включения тиристора 7 на нагрузках 4-1 -4-о формируется передний фронт и плоская вершина импульсов, амплитудное значение которыхприблизительно равно напряжению насоответствующих накопительных конденсаторах 3-1 -3-п. Затем на управляющий электрод тиристора 6 поступает управляющий импульс ЗИ-З, задержанный относительно импульса ЗИ на время, соответствующее длительности формируемых входных импульсов.В результате включения тиристора 6;на резисторе 5 формируется импульсотрицательной полярности, принудительно выключающий тиристор 7,Тиристор 6 также выключается, так как в процессе формирования импульса отрицательной полярности происходит заряд конденсатора 9, что приводит к уменьшению анодного тока тиристора до нулевого значения и выключению.В результате выключения тиристора 7 на нагрузках 4-1 -4-л формируется задний фронт выходных импуль сов и устройство возвращается в исходное состояние.Такое устройство позволяет сформи ровать на нескольких нагрузках отличающиеся по своему амплитудному значению импульсы напряжения. Кроме того, устройство позволяет регулировать. величину напряжения выходньм импульсов на любой иэ нагрузок путем иэмвнения напряжения соответствующего источника питания1133659 писное Тираз 871 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, Раказ 9959/4 ета Стий т, д. 4/5 ушская Пате н Уаг ул. Проектн Филиал Редактор С.Лыков Составитель И.БеляковТехред Л. Коцюбняк,ректор С.Черни
