Способ уплотнения абонентских линий гтс

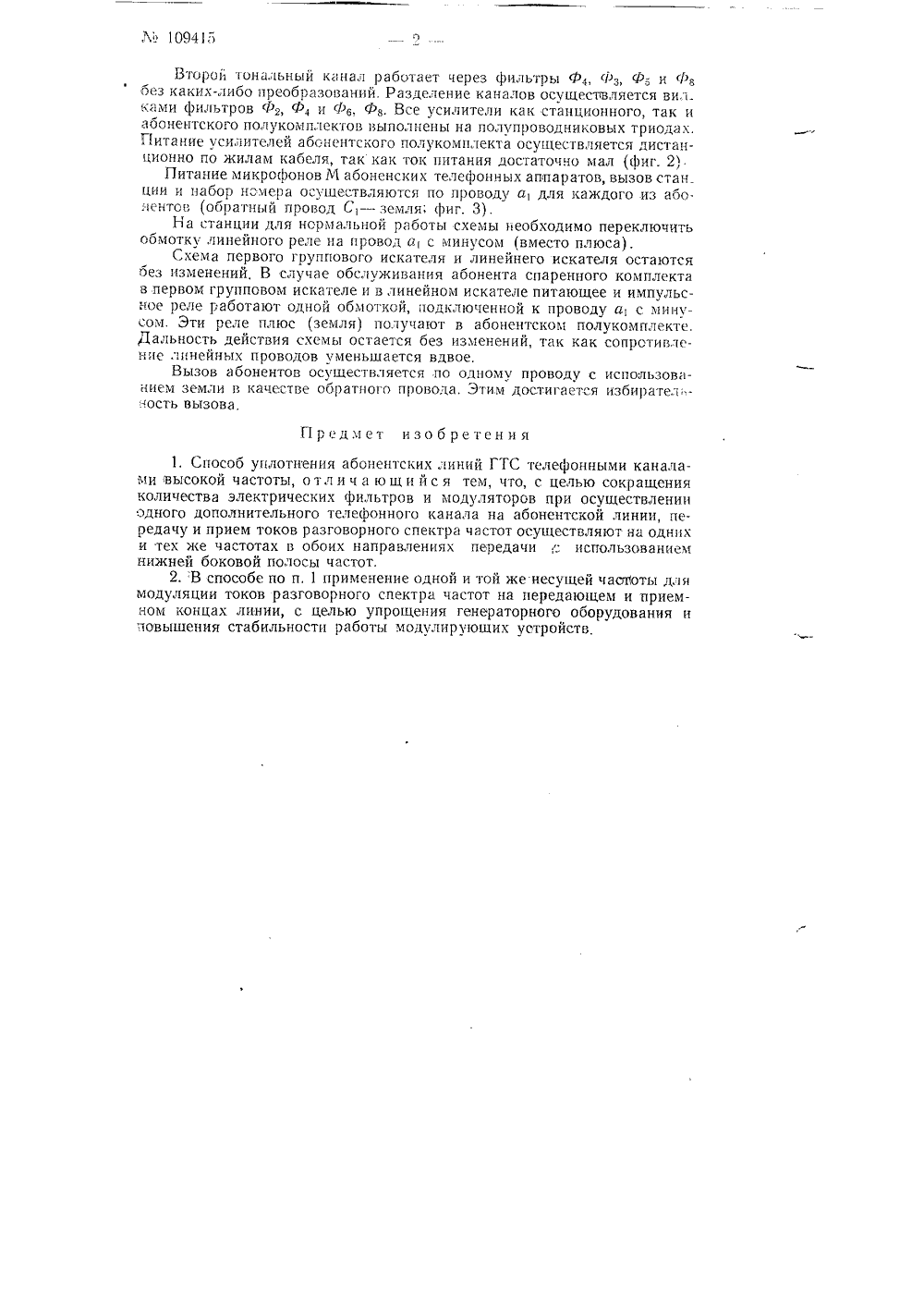

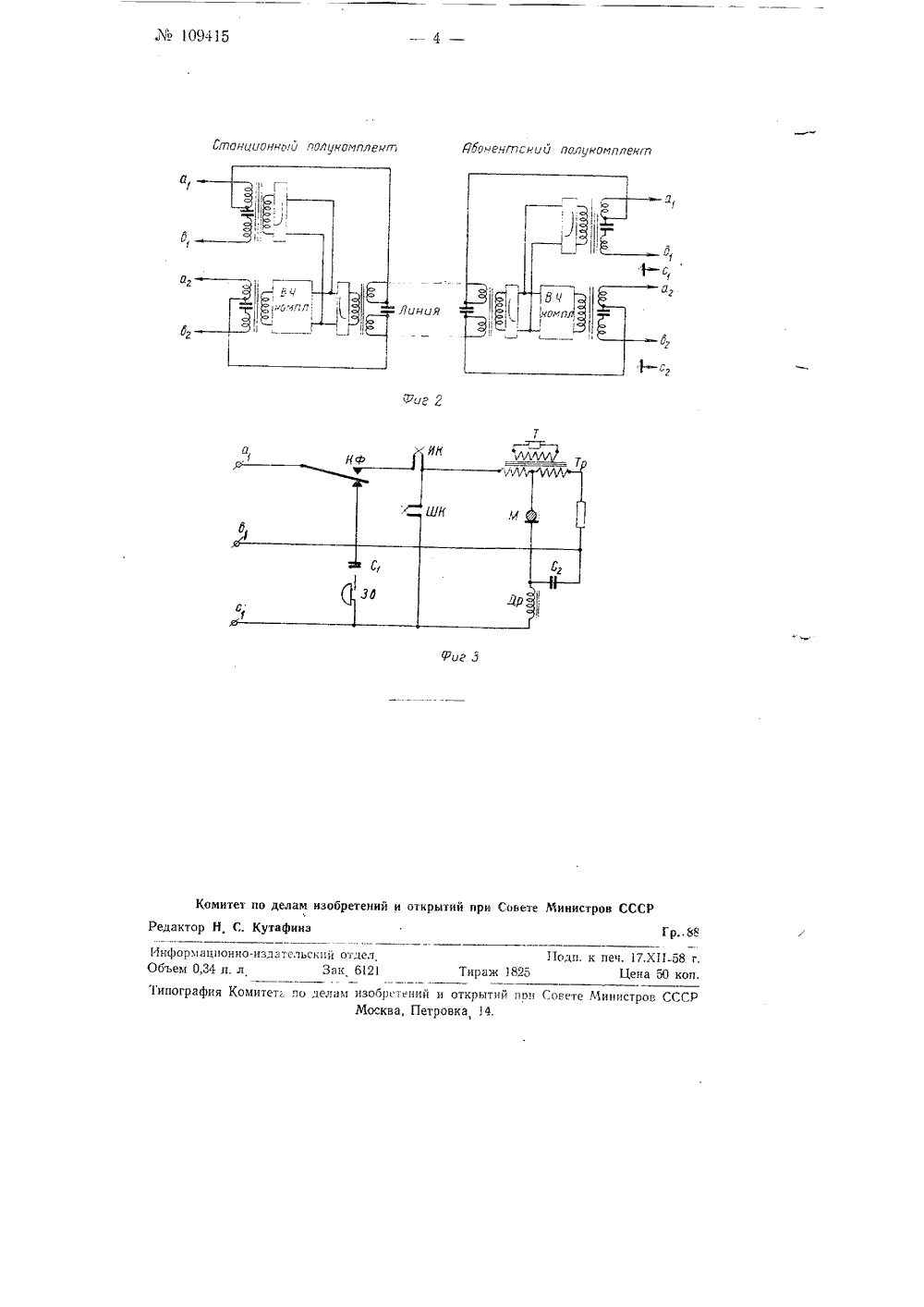

Лв 1094 5 Класс 21 а", 51Г РА. Г, Мурадян, М, Н, Стоянов и А. А. Трифонов-ЯковлевСПОСОБ УТЛОТНЕНИЯ АБОНЕНТСКИХ ЛИНИЙ ГТС Заявлено 14 февраля 1957 г. за Мо 566878/26 и Комитет но лла:,. ив бретеиий и открытиипрн Совете Министров СССРПредметом изобретения является способ осуществления дополни ельного телефонного канала на аоонентских линиях связи с установкой станционного полукомплекта уплотнения на районной АТС и абонентского полукомплекта на абонентском пункте,Предлагаемый способ отличается от известных тем, что, с целью сокращения количества электрических фильтров и модуляторог при осуществлении одного дсполнительного телефонного канала на абонентской линии, передачу и прием токов разговорного спектра частот осуще.твляют на одних и тех же частотах в обоих направлениях передачи с использованием нижней боковой полосы частот и одной и той же несущей частоты для модуляции токов разговорного спектра частот.На фиг, 1 изображена скелетная схема связи; на фиг. 2 - схема питания абонентов постоянным током; на фиг, 3 - схемы телефонногс аппарата,Разговорный спектр частот через фильтр нижних частот Ф, (фиг. 1) станционного полукомплекта поступает на модулятор Мь питающийся от генератора несущей частоты Г. Верхняя боковая полоса частот преобразованного сигнала подавляется полосовым фильтром Ф на 1,0 - 1,5 неп, а нижняя боковая полоса частот усиливается усилителем Ус; двухстороннего действия и поступает через фильтр Фв в линию. В линию подается несущая частота от генератора 1 через удлинитель Удл. На приемном конце линии поступающий сигнал высокой частоты проходит через фильтр Ф;, усиливается усилителем Ус 2 подобным Ус, и через полосовой фильтр Фв поступает на демодулятор М. После демодуляции сигнал чсре., фильтр Ф 7 поступает к абоненту. Избирательным ус 1 глителем Изб, ус. лы - деляется частота несущей и подаегся на модулятор в качестве моду.".- рующей частоты. Передача в обратном направлении осуществляется аналогичным образом. Фильтры Фв и Ф; срезают все частотъ 1 ниже 150 сп и этим предотвращают попадание импульсов набора и вызывных токов одного абонента в разговорную цепь другого абонента, Рй 109415Второй тональный канал работает через фильтры Ф, Фз, Ф; и Ф 8 без каких-либо преобразований. Разделение каналов осуществляется вил ками фильтров Фь Ф и Ф 6, Ф 8, Все усилители как станпионного, так и абонентского полукомплектов выполнены на полупроводниковых триодах. Питание усилителей абснентского полукомплекта осуществляется дистанционно по жилам кабеля, так как ток питания достаточно мал (фиг. 2)Питание микрофонов М абоненских телефонных аппаратов, вызов стан. ции и набор номера осуществляются по проводу а, для каждого из абонентов (обратный провод С, - земля фиг. 3).На станции для нормальной работы схемы необходимо переключить обмотку линейного реле на провод а с минусом (вместо плюса).Схема первого группового искателя и линейнего искателя остаются оез изменений, В случае обслуживания абонента спаренного комплекта в первом групповом искателе и в линейном искателе питающее и импульсное реле работают одной обмоткой, подключенной к проводу а, с минусом. Эти реле плюс (земля) получают в абонентском полукомплекте. Дальность действия схемы остается без изменений, так как сопротивление линейных проводов уменьшается вдвое.Вызов абонентов осуществляется по одному проводу с использованием земли в качестве обратного провода, Этим достигается избирател;- ность вызова,Предмет изобретения1. Способ уплотнения абонентских линий ГТС телефонными каналами высокой частоты, о т л и ч а ю щ и й с я тем, что, с целью сокращения количества электрических фильтров и модуляторсв при осуществлении одного дополнительного телефонного канала на абонентской линии, передачу и прием токов разговорного спектра частот осуществляют на одних и тех же частотах в обоих направлениях передачи, использованием нижней боковой полосы частот.2. В способе по п, 1 применение одной и той же несущей частоты для модуляции токов разговорного спектра частот на передающем и приемном концах линии, с целью упрощения генераторного оборудования и повышения стабильности работы модулирующих устройств.Лв 109415 Моненггский полуконплекгп 1 паниионной полукомпленл а иния о етений и открытий при Совете Министров СССР омитет по делам и кнй от, Зак 6 21 Тираж 1825 делам обретений и открытий просква, Петровка 14. Совете Министров СС Редактор Н, С. Кутафина Информационно-издателОбъем 0,34 и. лТипография Комитет по
