Способ соединения листовых деталей преимущественно конструкции радиоэлектронной аппаратуры
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1072958
Авторы: Романенков, Скрягова, Фенько, Шаплыко
Текст

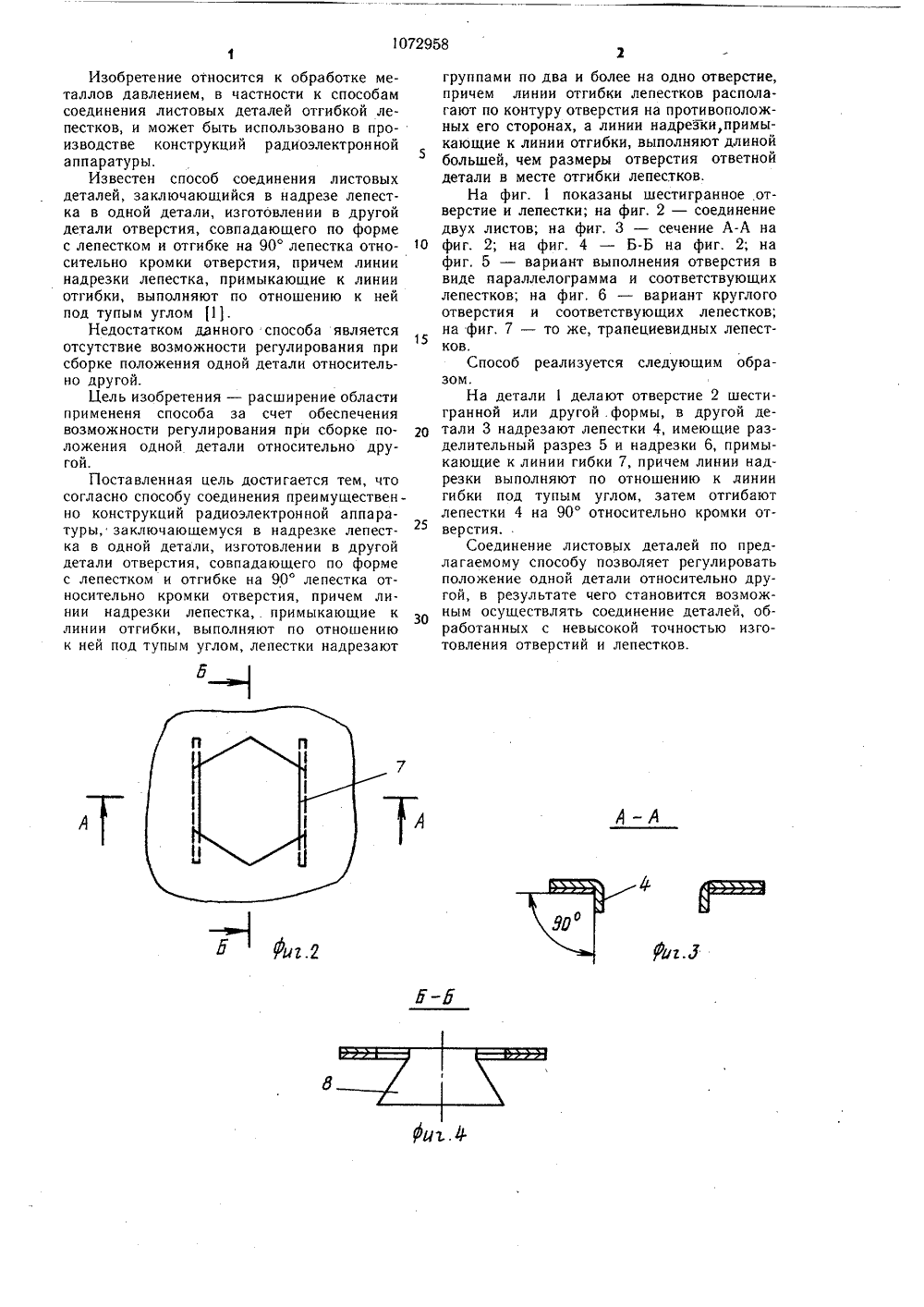

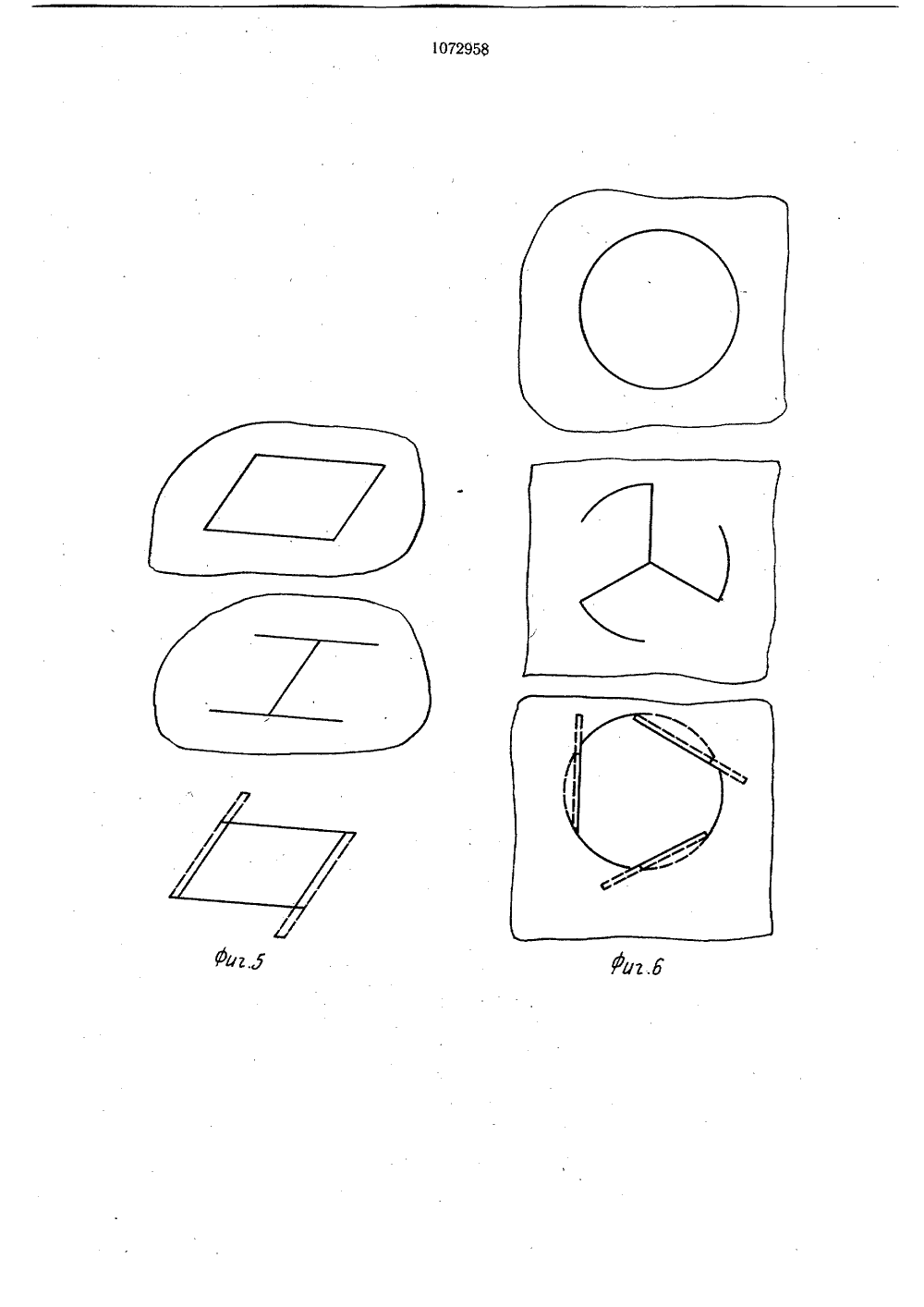

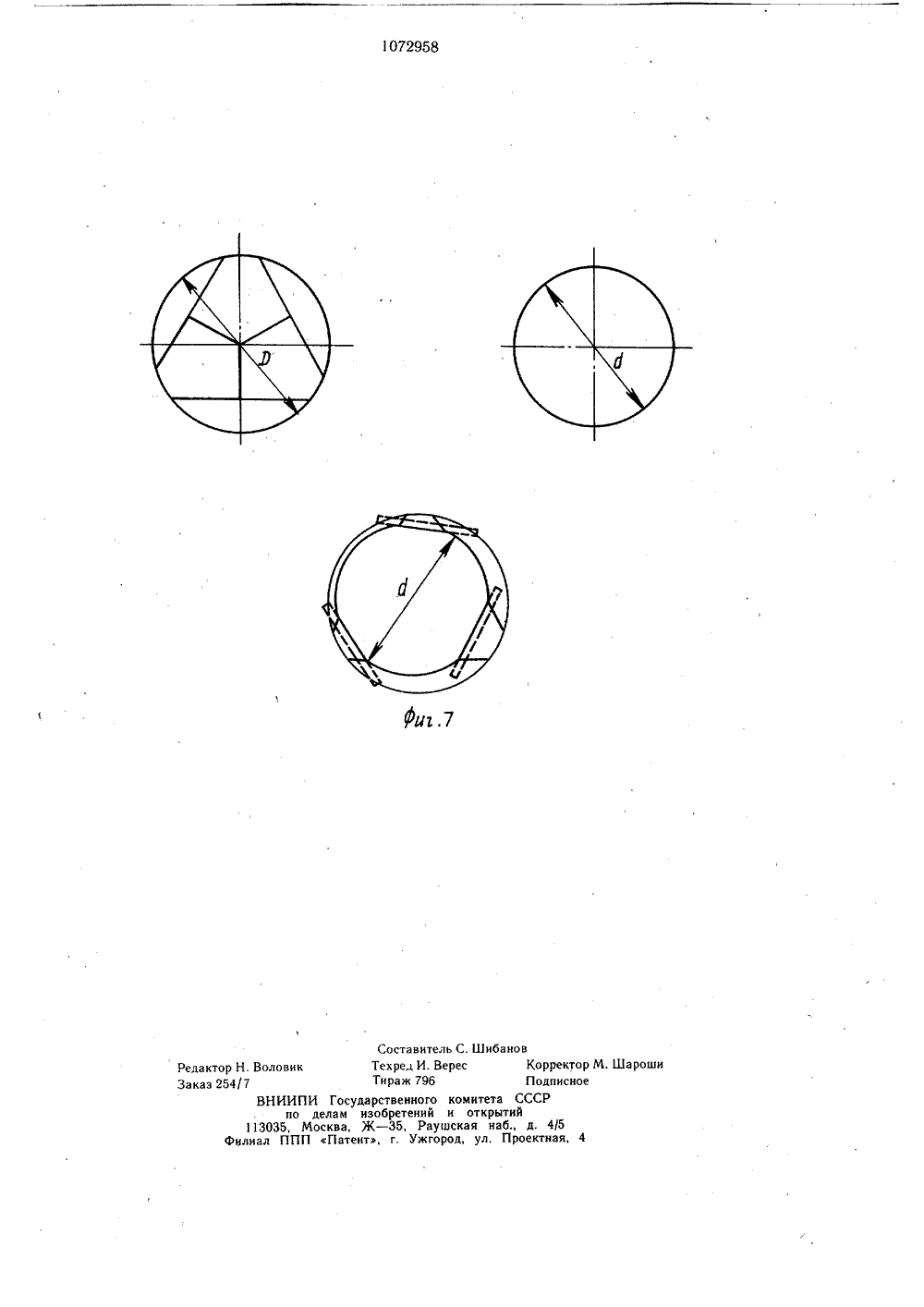

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК у 5 р В 21 Р 39/00 фИСАНИЕ ИЗОБРЕТЕН 3 ж иг. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ВТОРСКОМ,Ф СВИДЕТЕЛЬСТ(54) (57) СПОСОБ СОЕДИНЕНИЯ ЛИСТОВЫХ ДЕТАЛЕЙ, ПРЕИМУЩЕСТВЕННО КОНСТРУКЦИЙ РАДИОЭЛЕКТРОННОЙ АППАРАТУРЫ, заключающийся внадрезке лепестка в одной детали, изготовлении в другой детали отверстия, совпадаю 801072958 А щего по форме с лепестком, и отгибке на 90 лепестка относительно кромки отверстия, причем линии надрезки лепестка, примыкающие к линии отгибки, выполняют по отношению к ней под тупым углом, отличающийся тем, что, с целью расширенияоб.ласти применения за счет обеспечения возможности регулирования при сборке положения одной детали относительно другой, лепестки надрезают группами по два и более на одно отверстие, причем линии отгибки лепестков располагают по контуру отверстия на противоположных его сторонах, а линии надрезки, примыкающие к линии отгибки, выполняют длиной большей, чем размеры отверстия ответной детали в месте отгибки лепестков.фс1072958 Фиг.2 Изобретение относится к обработке металлов давлением, в частности к способам соединения листовых деталей отгибкой лепестков, и может быть использовано в производстве конструкций радиоэлектрон ной аппаратуры.Известен способ соединения листовых деталей, заключающийся в надрезе лепестка в одной детали, изготовлении в другой детали отверстия, совпадающего по форме с лепестком и отгибке на 90 лепестка отно сительно кромки отверстия, причем, пинии надрезки лепестка, примыкающие к линии отгибки, выполняют по отношению к ней под тупым углом 11.Недостатком данного способа является отсутствие возможности регулирования при сборке положения одной детали относительно другой.Цель изобретения - расширение области примененя способа за счет обеспечения возможности регулирования при сборке по ложения одной детали относительно другой.Поставленная цель достигается тем, что согласно способу соединения преимущественно конструкций радиоэлектронной аппаратуры, заключающемуся в надрезке лепестка в одной детали, изготовлении в другой детали отверстия, совпадающего по форме с лепестком и отгибке на 90 лепестка относительно кромки отверстия, причем линии надрезки лепестка, . примыкающие к линии отгибки, выполняют по отношению к ней под тупым углом, лепестки надрезают группами по два и более на одно отверстие, причем линии отгибки лепестков располагают по контуру отверстия на противоположных его сторонах, а линии надрезки,примыкающие к линии отгибки, выполняют длиной большей, чем размеры отверстия ответной детали в месте отгибки лепестков.На фиг. 1 показаны шестигранное отверстие и лепестки; на фиг. 2 - соединение двух листов; на фиг. 3 - сечение А-А на фиг, 2; на фиг. 4 - Б-Б на фиг. 2; на фиг. 5 - вариант выполнения отверстия в виде параллелограмма и соответствующих лепестков; на фиг. б - вариант круглого отверстия и соответствующих лепестков; на фиг. 7 - то же, трапециевидных лепестков.Способ реализуется следующим образом,На деталиделают отверстие 2 шестигранной или другой, формы, в другой детали 3 надрезают лепестки 4, имеющие разделительный разрез 5 и надрезки б, примыкающие к линии гибки 7, причем линии надрезки выполняют по отношению к линии гибки под тупым углом, затем отгибают лепестки 4 на 90 относительно кромки отверстияСоединение листовых деталей по предлагаемому способу позволяет регулировать положение одной детали относительно другой, в результате чего становится возможным осуществлять соединение деталей, обработанных с невысокой точностью изготовления отверстий и лепестков.1072958 фи оставитель С. Шхред И, Вересраж 795 ан ВНИИПИ Государственногопо делам изобретений 113035, Москва, Ж - 35, Рау лнал ППП Патент, г. Ужго комитета СССР и открытий шская наб., д. 4/5 род, ул, Проектная, 4 едактор Н. Воловикаказ 254/7 орректор М. Шарошодписное
СмотретьЗаявка
3392517, 09.02.1982
ПРЕДПРИЯТИЕ ПЯ М-5339
ФЕНЬКО ВЛАДИМИР ВЛАДИМИРОВИЧ, ШАПЛЫКО ЛЮДМИЛА ИВАНОВНА, СКРЯГОВА ЛЮДМИЛА ПЕТРОВНА, РОМАНЕНКОВ ВЛАДИМИР АНДРЕЕВИЧ
МПК / Метки
МПК: B21D 39/00
Метки: аппаратуры, конструкции, листовых, преимущественно, радиоэлектронной, соединения
Опубликовано: 15.02.1984
Код ссылки
<a href="https://patents.su/4-1072958-sposob-soedineniya-listovykh-detalejj-preimushhestvenno-konstrukcii-radioehlektronnojj-apparatury.html" target="_blank" rel="follow" title="База патентов СССР">Способ соединения листовых деталей преимущественно конструкции радиоэлектронной аппаратуры</a>
