Электрододержатель печи электрошлакового переплава

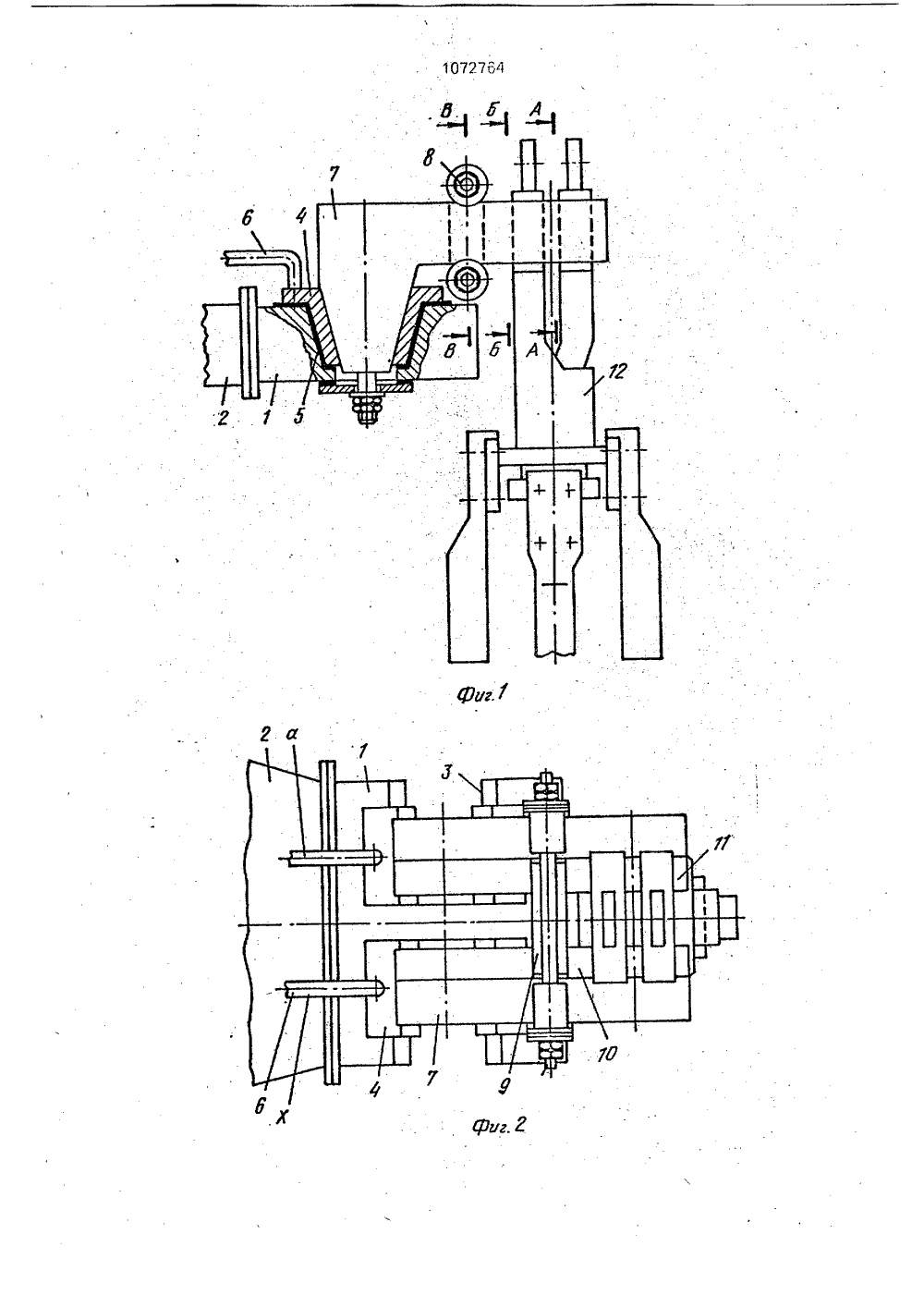

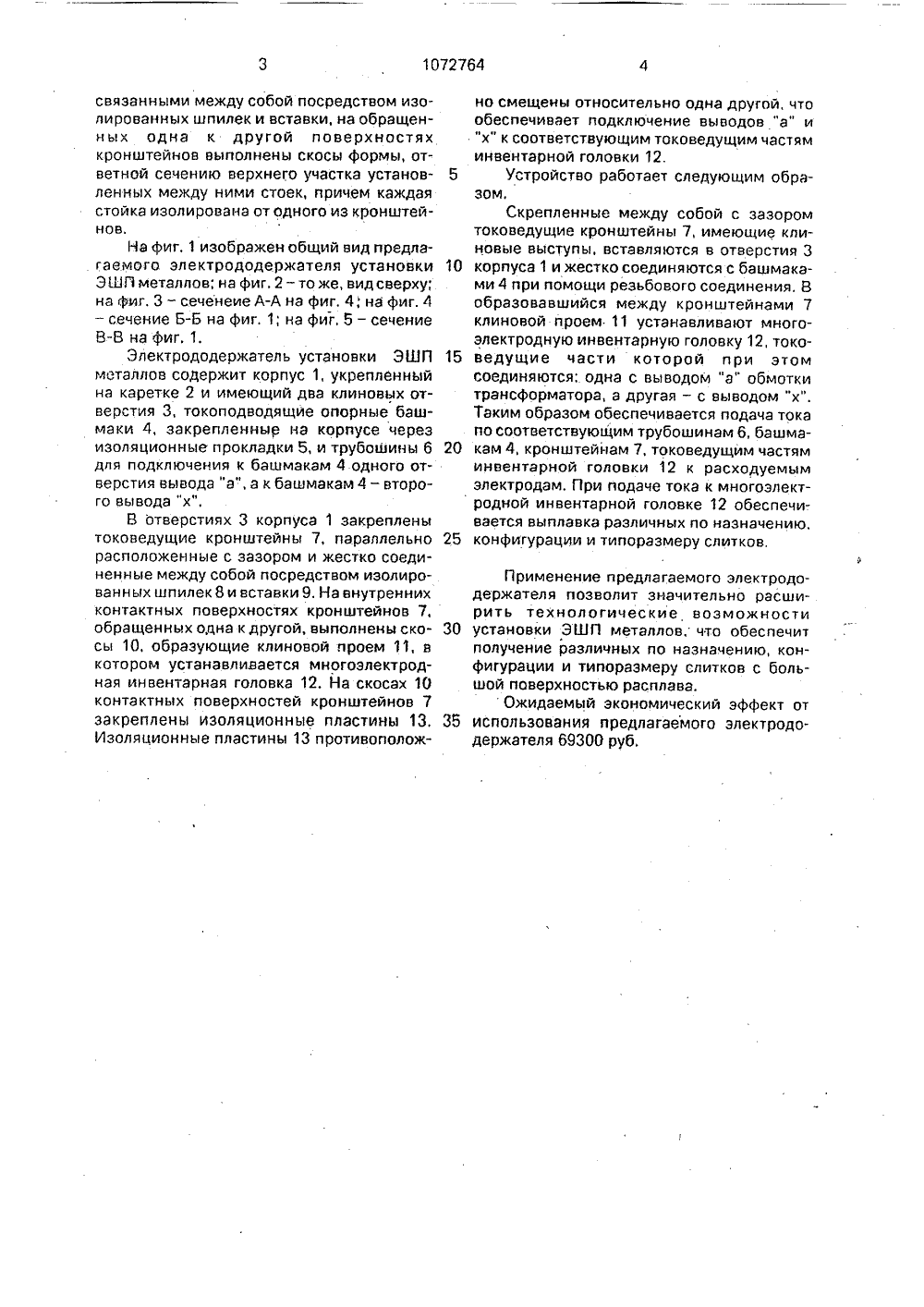

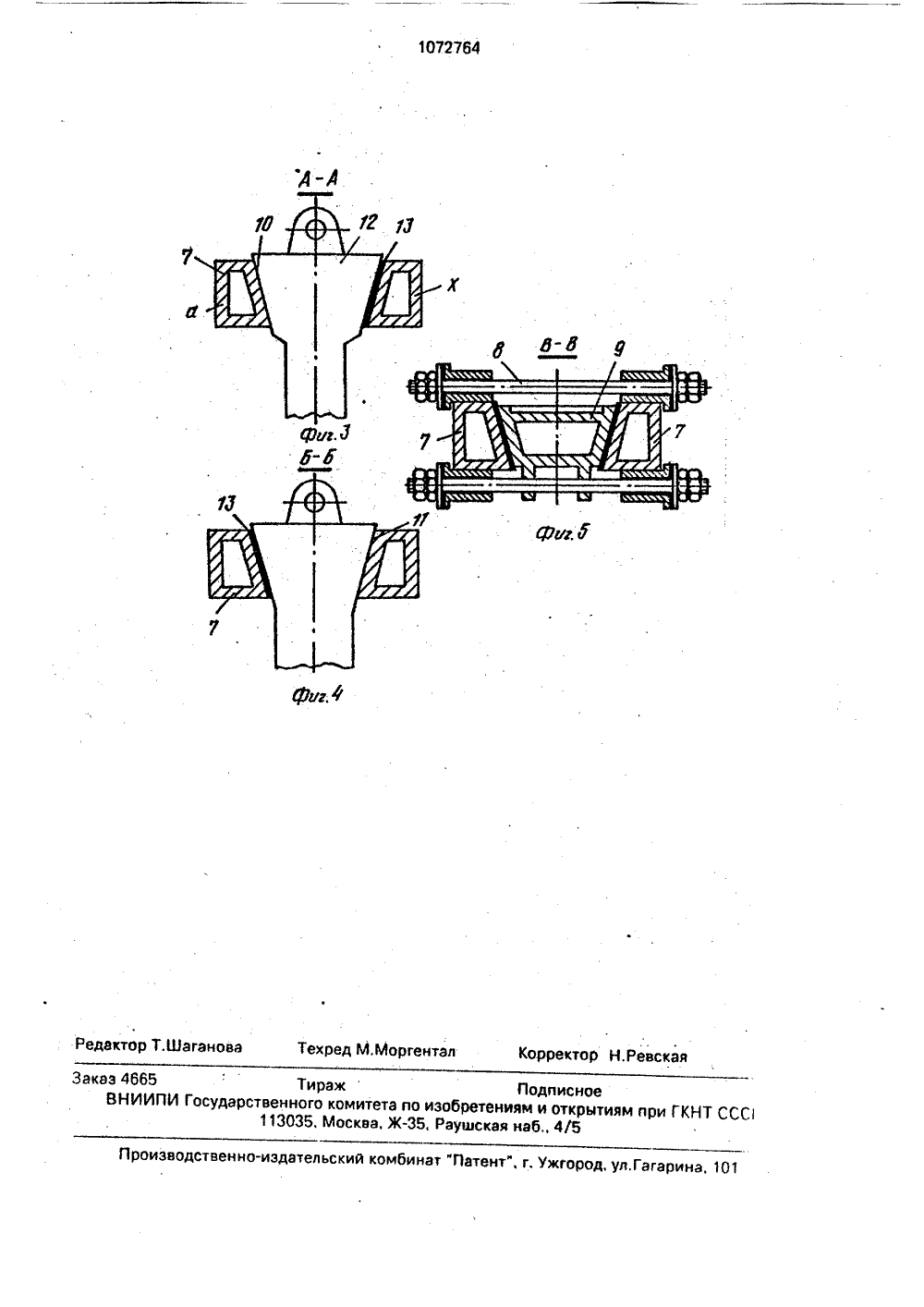

СОЮЗ СОВЕТСКИХсОцИАлистическихРЕСПУБЛИК 5)5 Н 05 В 3/6 5 В 710 ОП АНИЕ ИЗОБРЕТКОМУ СВИДЕТЕЛЬСТВУ И К АВТО одним выводом обмотки трансформатора, и инвентарную головку, выполненную в виде двух изолированных одна от другой парал-. лельно установленных стоек с верхним участком трапецеидальной формы, каждая из которых электрически связана с одним из указанных башмаков, о т л и ч а ю щ и й с я тем, что, с целью расШирения технологических возможностей переплава путЕм получения слитков различных размеров, он снабжен двумя жестко соединенными с башмаками металлическими кронштейнами, механически связанными между-собой посредством изолированных шпилек,и вставки, на обращенных одна к другой поверхностях кронштейнов выполнены скосы формы, ответной сечению верхнего участка установленных между ними стоек, причем каждая стойка изолирована от одного из кронштейнов,башмаки, каждый из которых соединен трубошиной с одним из выводов обмотки трансформатора, и инвентарную головку, выполненную в виде, двух изолированных одна от другой параллельно установленных стоек с верхним участком трапецеидзльной формы, каждая из которых электрически связана с одним из указанных башмаков.Недостатком этого электрододержателя является ограниченность размеров выплавпяемых слитков,Целью изобретения является расширение технологических возможностей переплава путем получения слитков различных размеров,Поставленная цель достигается за счет того, что электрододержатепь снабжен двумя жесткосоединенными с башмаками металлическими кронштейнами, механически ится к электротерм электрошлакового додержатель печ матическую балку, прикреплены токо двух полярностей инвентарные голо электрододержатеконструкции и огра- в выплавляемого Наиболее близ ности к изобретени печи ЭШП. содерж верстиями, в котор прокладки устано ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР(56) Авторское свидетельство СССР М 686157, кл. Н 05 В 3/60, 1977.Электрошлаковые печи, под ред. БЕ.Патона, Киев, Наукова думка, 1976, с, 349-352.(54)(57) ЭЛЕКТРОДОДЕРЖАТЕЛЬ ПЕЧИ ЭЛЕКТРОШЛАКОВОГО ПЕРЕПЛАВА, содержащий корпус с двумя отверстиями, в которых через изоляционные прокладки. установлены токоподводящие башмаки, каждый из которых соединен трубошиной с Изобретение отно мии, в частности к печа переплава (ЭШП).Известен электро ЭШП, содержащий приз ,которой с двух сторон подводящие пластины на которой подвешень вки электродов,Недостатками этого ля являются сложность ниченность размеро слитка,ий по технической сущ - эпектрододержатель щий корпус с двумя отх через изоляционные лены токоподводящие 1072764 Асвязанными между собой посредством изолированных шпилек и вставки, на обращенных одна к другой поверхностях кронштейнов выполнены скосы формы, ответной сечению верхнего участка установленных между ними стоек, причем каждая стойка изолирована от одного из кронштейнов,На фиг, 1 изображен общий вид предлагаемого электрододержателя установки ЭШП металлов; на фиг. 2 - то же, вид сверху; на фиг. 3 - сеченеие А-А на фиг. 4, на фиг. 4 - сечение Б-Б на фиг. 1; на фиг, 5 - сечение В-В на фиг. 1.Электрододержатель установки ЭШП металлов содержит корпус 1, укрепленный на каретке 2 и имеющий два клиновых отверстия 3, токоподводящие опорные башмаки 4, закрепленными на корпусе через изоляционные прокладки 5, и трубошины 6 для подключения к башмакам 4 одного отверстия вывода "а", а к башмакам 4 - второго вывода "х".Б отверстиях 3 корпуса 1 закреплены токоведущие кронштейны 7, параллельно расположенные с зазором и жестко соединенные между собой посредством изолированныхх шпилек 8 и вставки 9. На внутренних контактных поверхностях кронштейнов 7, обращенных одна к другой, выполнены скосы 10, образующие клиновой проем 11, в котором устанавливается многоэлектродная инвентарная головка 12. На скосах 10 контактных поверхностей кронштейнов 7 закреплены изоляционные пластины 13, Изоляционные пластины 13 противоположно смещены относительно одна другой, чтообеспечивает подключение выводов "а" и"х" к соответствующим токоведущим частяминвентарной головки 12.5 Устройство работает следующим образом,Скрепленные между собой с зазоромтоковедущие кронштейны 7, имеющие клиновые выступы, вставляются в отверстия 310 корпуса 1 и жестко соединяются с башмаками 4 при помощи резьбового соединения. Вобразовавшийся между кронштейнами 7клиновой проем. 11 устанавливают многоэлектродную инвентарную головку 12, токо 15 ведущие части которой при этомсоединяются: одна с выводом "а" обмоткитрансформатора, а другая - с выводом "х".Таким образом обеспечивается подача токапо соответствующим трубошинам 6, башма 20 кам 4, кронштейнам 7, токоведущим частяминвентарной головки 12 к расходуемымэлектродам. При подаче тока к многоэлектродной инвентарной головке 12 обеспечивается выплавка различных по назначению,25 конфигурации и типоразмеру слитков,Применение предлагаемого электрододержателя позволит значительно расширить технологические возможности 30 установки ЭШП металлов, что обеспечитполучение различных по назначению, конфигурации и типоразмеру слитков с большой поверхностью расплава,Ожидаемый зкономический эффект от 35 использования предлагаемого электрододержателя 69300 руб.дактор Т,Шаганова Техред М,Моргентал Корректор Н.Ревская изводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина. 101 Заказ 4665 ТиражПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб 4/5П
