Устройство управления акустооптическим модулятором излучения

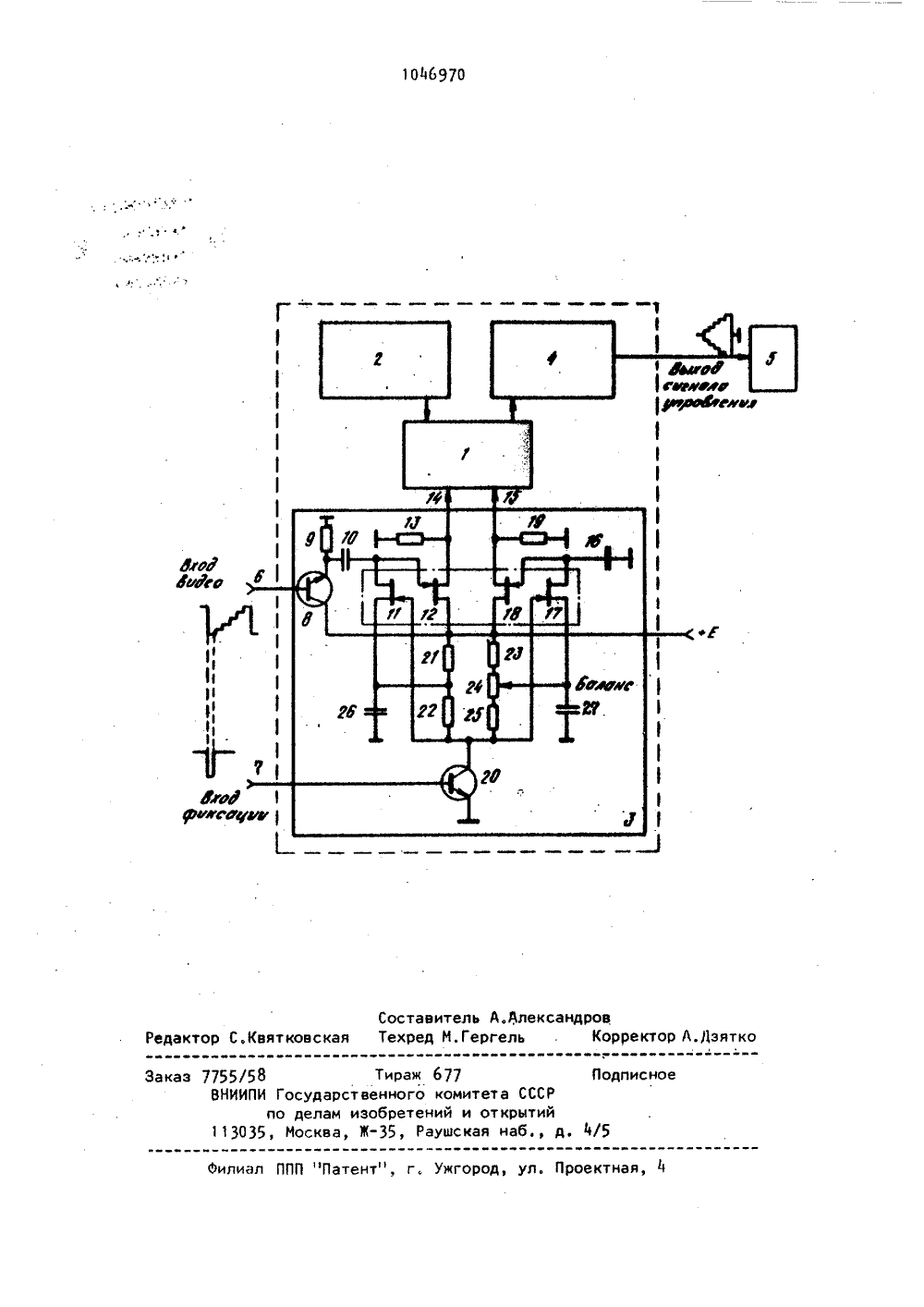

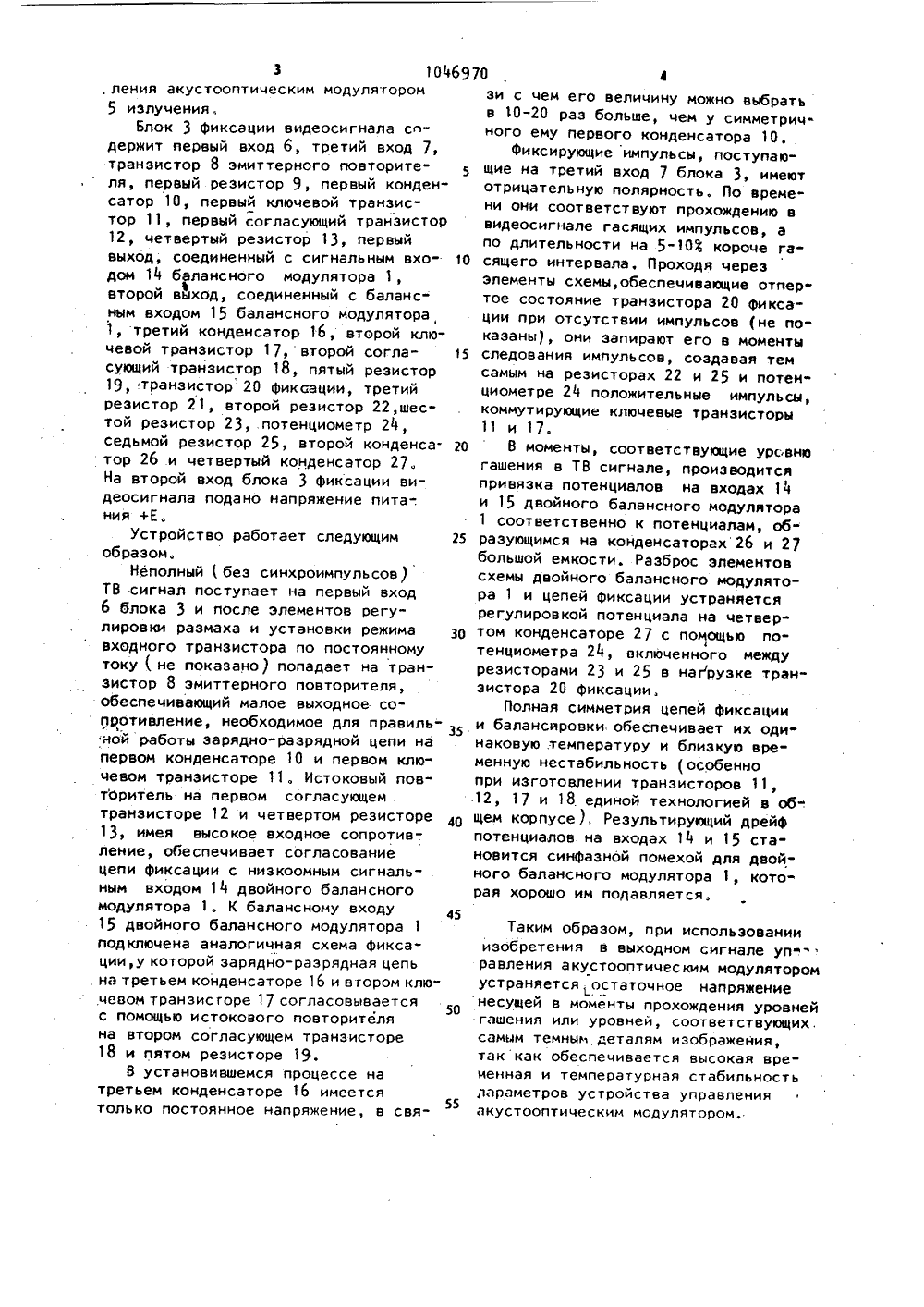

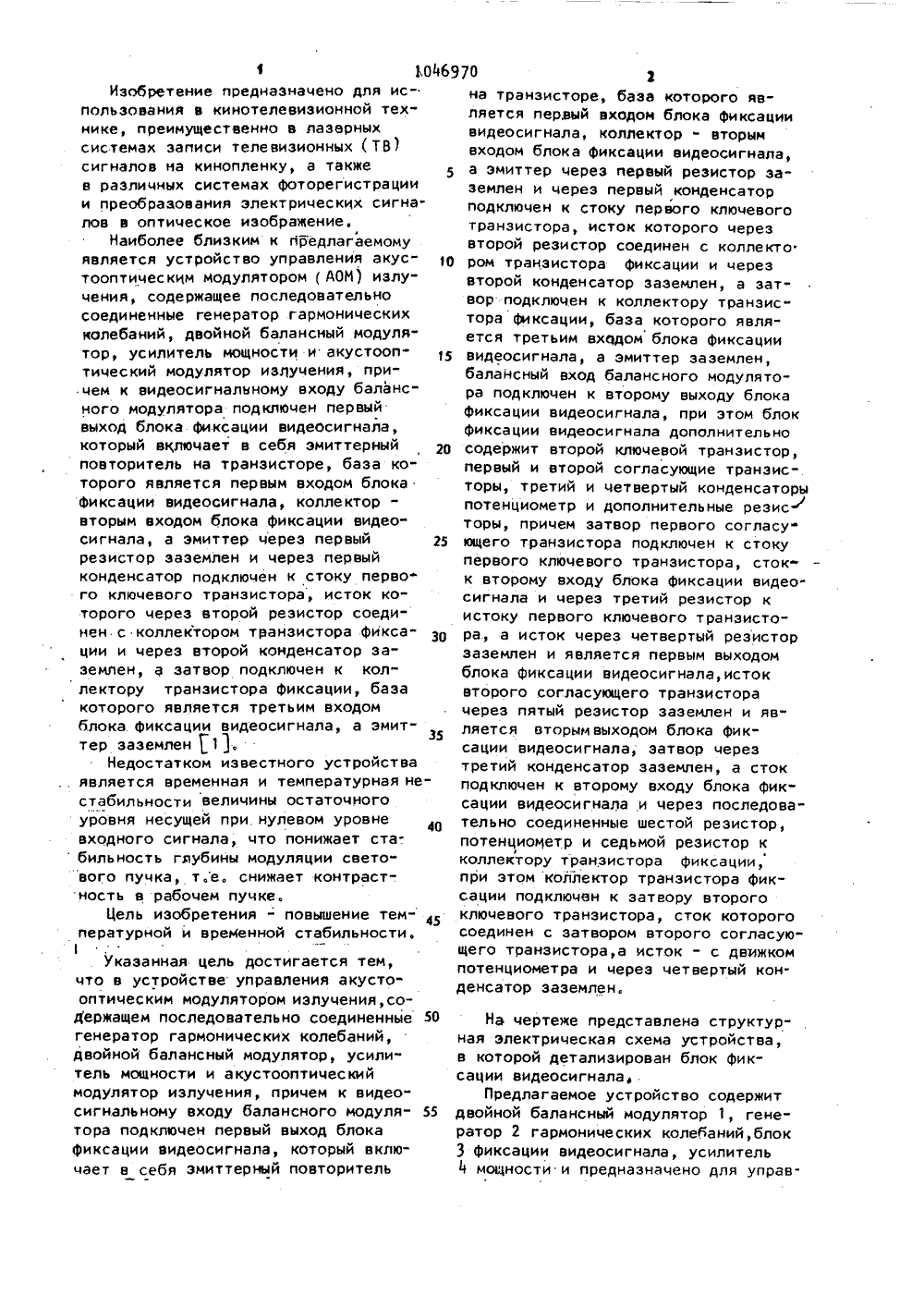

о т л ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ И(71) Ленинградский институт киноинженеров(54)(57) УСТРойство УпРАвления АкУСТООПТИЧЕСКИМ МОДУЛЯТОРОМ ИЗЛУЧЕНИЯ,содержащее последовательно соединенные генератор гармонических колебаний, двойной балансный модуляторусилитель мощности и акустооптический модулятор излучения, причем квидеосигнальному входу балансногомодулятора подключен первый выходблока фиксации видеосигнала, которыйвключает в себя эмиттерный повторитель на транзисторе, база которогоявляется первым входом блока фиксации видеосигнала, коллектор - вторымвходом блока фиксации видеосигнала,а эмиттер через первый резистор ;,аземлен и через первый конденсаторподключен к стоку первого ключевого.транзистора, исток которого черезвторой резистор соединен с коллектором транзистора фиксации и чрой конденсатор заземлен, аподключен к коллектору транзисторафиксации, база которого являетсятретьим входом блока фиксации видеосигнала, а эмиттер заземлен, и ч а ю щ е е с я тем, что,с цельюповышения температурной и временнойстабильности, балансный вход балансного модулятора подключен к второмувыходу блока фиксации видеосигнала,при этом блок фиксации видеосигналадополнительно содержит второй ключевой транзистор, первый и второйсогласующие транзисторы, третий ичетвертый конденсаторы, потенциометр и дополнительные резисторы,причем затвор первого согласующеготранзистора подключен к стоку первого ключевого транзистора, сток - квторому входу блока фиксации видео -сигнала и через третий резистор кистоку первого ключевого транзистора,а исток через четвертйй резистор заземлен и является первым выходомблока фиксации видеосигнала, истоквторого согласующего транзистора через пятый резистор эаземлен и является вторым выходом блока фиксациивидеосигнала, затвор через третийконденсатор заземлен, а сток подключен к второму. выходу блока фиксации видеосигнала и через последовательно соединенные шестой резистор,потенциометр и седЬмой резистор кколлектору транзистора фиксации,приэтом коллектор транзистора фиксацииподключен к затвору второго ключевоготранзистора, сток которого соединенс затвором второго согласующего транзистора, а исток - с движком потенциометра и через четвертый конденсатор заземлен.,16970 3 5 О 15 20 25 30 35 т 40 45 50 55 1 ВОИзобретение предназначено для использования в кинотелевизионной технике, преимущественно в лазерныхсистемах записи телевизионных ( ТВ)сигналов на кинопленку, а такжев различных системах фоторегистрациии преобразования электрических сигна.лов в оптическое изображение,Наиболее близким к предлагаемомуявляется устройство управления акустооптическим модулятором ( АОИ) излучения, содержащее последовательносоединенные генератор гармоническихколебаний, двойной балансный модулятор, усилитель мощности и акустооптический модулятор излучения, причем к видеосигналцному входу балансного модулятора подключен первыйвыход блока фиксации видеосигнала,который вКлючает в себя эмиттерныйповторитель на транзисторе, база которого является первым входом блокафиксации видеосигнала, коллекторвторым входом блока фиксации видео"сигнала, а эмиттер через первыйрезистор эаземлен и через первыйконденсатор подключен к стоку первого ключевого транзистора, исток которого через второй резистор соединен с коллектором транзистора фиксации и через второй конденсатор заземлен, а затвор подключен к коллектору транзистора фиксации, базакоторого является третьим входомблока. фиксации видеосигнала, а эмиттер заземлен 1,Недостатком известного устройства,. является временная и температурная нестабильности величины остаточногоуровня несущей при. нулевом уровневходного сигнала, что понижает ста-.бильность глубины модуляции светового пучка, т.е. снижает контрастность в рабочем пучке,Цель изобретения - повышение температурной и временной стабильности.1Укаэанная цель достигается тем,что в устройстве управления акусто"оптическим модулятором излучения,содержащем последовательно соединенныегенератор гармонических колебаний,двойной балансный модулятор, усили"тель мощности и акустооптическиймодулятор излучения, причем к видеосигнальному входу балансного модулятора подключен первый выход блокафиксации видеосигнала, который включает в себя эмиттерный повторитель на транзисторе, база которого является первый входом блока фиксациивидеосигнала, коллектор " вторымвходом блока Фиксации видеосигнала,а эмиттер через первый резистор заземлен и через первый конденсаторподключен к стоку первого ключевоготранзистора, исток которого черезвторой резистор соединен с коллекто.ром транзистора фиксации и черезвторой конденсатор заэемлен, а затвор подключен к коллектору транзистора фиксации, база которого является третьим входом блока фиксациивидеосигнала, а эмиттер эаэемлен,балансный вход балансного модулятора подключен к второму выходу блокафиксации видеосигнала, при этом блокФиксации видеосигнала дополнительносодержит второй ключевой транзистор,первый и второй согласующие транзисторы, третий и четвертый конденсаторыпотенциометр и дополнительные резисторы, причем затвор первого согласующего транзистора подключен к стокупервого ключевого транзистора, стокк второму входу блока фиксации видео"сигнала и через третий резистор кистоку первого ключевого транзистора, а исток через четвертый резисторзаземлен и является первым выходомблока фиксации видеосигнала, истоквторого согласующего транзисторачерез пятый резистор заземлен и является вторымвыходом блока Фиксации видеосигнала, затвор черезтретий конденсатор заземлен, а стокподключен к второму входу блока фиксации видеосигнала и через последовательно соединенные шестой резистор,потенциометр и седьмой резистор кколлектору транзистора фиксации,при этом коллектор транзистора фиксации подключен к затвору второгоключевого транзистора, сток которогосоединен с затвором второго согласующего транзистора,а исток - с движкомпотенциометра и через четвертый конденсатор заземлен. На чертеже представлена структурная электрическая схема устройства,в которой детализирован блок фиксации видеосигнала,Предлагаемое устройство содержитдвойной балансный модулятор 1, генератор 2 гармонических колебаний, блок3 фиксации видеосигнала, усилитель1 мощности и предназначено для управ., ления акустооптическим модулятором5 излучения.Блок 3 фиксации видеосигнала сдержит первый вход 6, третий вход 7,транзистор 8 эмиттерного повторителя, первый резистор 9, первый конденсатор 10, первый ключевой транзистор 11, первый согласующий транзистор12, четвертый резистор 13, первыйвыход, соединенный с сигнальным входом 14 балансного модулятора 1,второй выход, соединенный с балансным входом 15 балансного модулятора1, третий конденсатор 16, второй ключевой транзистор 17, второй согласующий транзистор 18, пятый резистор19, транзистор 20 фиксации, третийрезистор 2 1, второй резистор 22,шестой резистор 23, потенциометр 24,седьмой резистор 25, второй конденса. 20тор 26 и четвертый конденсатор 27На второй вход блока 3 фиксации видеосигнала подано напряжение пита-.ния +Е,Устройство работает следующим 25образом.Неполныйбез синхроимпульсов)ТВ сигнал поступает на первый вход6 блока 3 и после элементов регулировки размаха и установки режимавходного транзистора по постоянномутокуне показано) попадает на транзистор 8 эмиттерного повторителя,обеспечивающий малое выходное сопротивление, необходимое для правиль- з35ной работы зарядно-разрядной цепи напервом конденсаторе 10 и первом ключевом транзисторе 11, Истоковый повторитель на первом согласующемтранзисторе 12 и четвертом резисторе 4013, имея высокое входное сопротив-.ление, обеспечивает согласованиецепи фиксации с низкоомным сигнальным входом 14 двойного балансногомодулятора 1. К балансному входу15 двойного балансного модулятора 1подключена аналогичная схема фиксации,у которой зарядно-разрядная цепь. на третьем конденсаторе 16 и в гором клю,чевом транзисгоре 17 согласовывается50с помощью истокового повторителяна втором согласующем транзисторе18 и пятом резисторе 19.В установившемся процессе натретьем конденсаторе 16 имеетсятолько постоянное напряжение, в свя 70 4зи с чем его величину можно выбратьв 10-20 раэ больше, цем у симметрич"ного ему первого конденсатора 10.фиксирующие импульсы, поступающие на третий вход 7 блока 3, имеютотрицательную полярность. По времени они соответствуют прохождению ввидеосигнале гасящих импульсов, апо длительности на 5-10 г короче гасящего интервала, Проходя черезэлементы схемы, обеспечивающие отпертое состояние транзистора 20 фиксации при отсутствии импульсов (не по"казаны), они запирают его в моментыследования импульсов, создавая темсамым на резисторах 22 и 25 и потенциометре 24 положительные импульсы,коммутирующие ключевые транзисторы11 и 17.В моменты, соответствуоцие урс внюгашения в ТВ сигнале, производитсяпривязка потенциалов на входах 14и 15 двойного балансного модулятора1 соответственно к потенциалам, об"раэующимся на конденсаторах 26 и 27большой емкости. Разброс элементовсхемы двойного балансного модулятора 1 и цепей фиксации устраняетсярегулировкой потенциала на четвер"том конденсаторе 27 с помощью по 4тенциометра 24, включенного междурезисторами 23 и 25 в нагрузке транзистора 20 фиксации.Полная симметрия цепей фиксациии балансировки обеспечивает их одинаковую .температуру и близкую временную нестабильность ( особеннопри изготовлении транзисторов 11,12, 17 и 18. единой технологией в общем корпусе ), Результирующий дрейфпотенциалов на входах 14 и 15 становится синфазной помехой для двойного балансного модулятора 1, которая хорошо им подавляется,Таким образом, при использовании изобретения в выходном сигнале уп равления акустооптическим модулятором устраняется остаточное напряжение несущей в моменты прохождения уровней гашения или уровней, соответствующих, самым темным деталям изображения, так как обеспечивается высокая временная и температурная стабильность лараметров устройства управления акустооптическим модулятором.1046970 Составитель А.АлександТехред М.Гергель Й.взят Редактор С.Квятковская оррект Подписное Заказ 775 ВН5 л ППП "Патент", г. Ужгород, ул. Проектная, 4 ПИ Государ по делам 35, Москва Тираж 677венного комитета СССРзобретений и открытий
