Противопучинное покрытие фундамента здания, сооружения

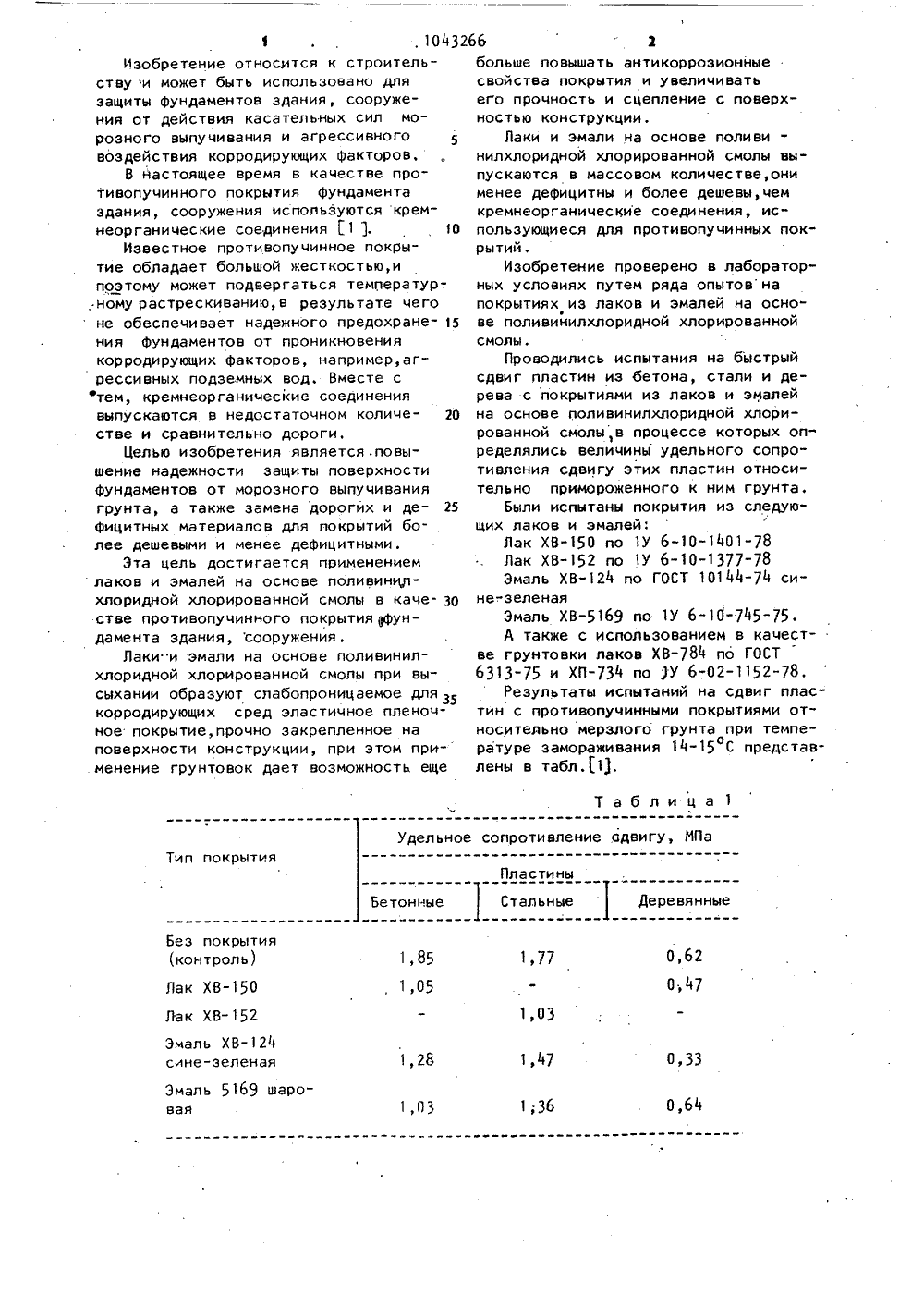

(5 кин,ероваго Знай инстиоруженовенойногооруж енению йвбо ундаме М 19 ь 4 ОСУДАРСТВЕКНЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(21) 3324967/ (22) 05.08,81 (46) 23.09,83 (72) А. М. Пч Е. А фанштейн (71) Ордена Т мени научно-и тут оснований ний им. Н. М. (53) 624.159(56) 1. Реком кремнеорганич бе с морозным тов, НИИОСП,8 9 Био, 11 35елинцев, И.Г.Яр, и В. В. Шнейдрудового Красносследова тель скии подземных соГерсеванова,1(б 88.8)ендации по примеских соединенивыпучи ванием фГосстрой СССР,РОТИВОПУЧИННОЕ ПОКРЫТИЕ ФУНДАЗДАНИЯ, СООРУЖЕНИЯ,рименение лаков и эмалей на ополивйнилхлоридной хлорированолы в качестве противопучинскрытия фундамента здания, соия.Т а б л и ц а 1 Удельное сопротивление адвигу, МПа Тип покрытия Пластины1 1 Бетонные Стальные Деревянные Без покрытия(контроль) 0,62 О;47 1,85 1,77 Лак ХВЛак ХВ1,05 1,03 Эмаль ХВсине-зеленая 1,28 1,47 0,33 Эмаль 5169 шаровая 0,64 1;36 1 , 10432Изобретение относится к строительству и может быть использовано для защиты фундаментов здания, сооружения от действия касательных сил морозного выпучивания и агрессивного воздействия корродирующих факторов,В настоящее время в качестве противопучинного покрытия Фундамента здания, сооружения используются крем- неорганические соединения 1.1 . 1 ОИзвестное противопучинное покрытие обладает большой жесткостью,и поэтому может подвергаться температур-. ному растрескиванию,в результате чего не обеспечивает надежного предохране ния Фундаментов от проникновения корродирующих факторов, например,агрессивных подземных вод. Вместе с тем, кремнеорганические соединения выпускаются в недостаточном количе стве и сравнительно дороги.Целью изобретения является .повышение надежности защиты поверхности фундаментов от морозного выпучивания грунта, а также замена дорогих и де Фицитных материалов для покрытий более дешевыми и менее дефицитными.Эта цель достигается применением лаков и эмалей на основе поливинипхлоридной хлорированной смолы в каче- З 0 стве противопучинного покрытия фундамента здания, сооружения.Лаки"и эмали на основе поливинилхлоридной хлорированной смолы при высыхании образуют слабопроницаемое для З 5 корродирующих сред эластичное пленочное покрытие, прочно закрепленное на поверхности конструкции, при этом применение грунтовок дает возможность еще 66- 2больше повышать антикоррозионныесвойства покрытия и увеличиватьего прочность и сцепление с поверхностью конструкции,Лаки и эмали на основе поливинилхлоридной хлорированной смолы выпускаются в массовом количестве,онименее дефицитны и более дешевы,чемкремнеорганические соединения, использующиеся для противопучинных покрытий,Изобретение проверено в лабораторных условиях путем ряда опытовнапокрытиях из лаков и эмалей на основе поливинилхлоридной хлорированнойсмолы.Проводились испытания на быстрыйсдвиг пластин из бетона, стали и дерева с покрытиями из лаков и эмалейна основе поливинилхпоридной хлорированной смолы,в процессе которых оп"ределялись величины удельного сопротивления сдвигу этих пластин относительно примороженного к ним грунта.Были испытаны покрытия из следующих лаков и эмалей:Лак ХВпо 1 У 6-10-1401-78Лак ХВпо 1 У 6-10-1377-78Эмаль ХВпо ГОСТ 10144-74 сине-зеленаяЭмаль ХВпо 1 У 6-10-745-75А также с использованием в качестве грунтовки лаков ХВпо ГОСТ6313-75 и ХП"734 по 3 У 6-02-1152-78.Результаты испытаний на сдвиг пластин с противопучинными покрытиями относительно мерзлого грунта при температуре замораживания 14-15 С представолены в табл.1.11,3 1043266 4Результаты испытаний на сдвиг плас- покрытиями относительно мерзлого грунтин с многослойными противопучинными та при -17 С представлены в табл. 2, 1 /Т абли ца 2 дельное сопротивление сдвигу,МПа Покрытие Грунтовка(Контроль) Без обработки 1,71 1,31 Лак ХВ 1-й слой - через 1 чпосле нанесения 2-гослоя грунтовки,2-й слой -.через 1 ч.после первого Лак ХП 1-й слой -разборчив, Р, 2-0слой - неразборчивчерез 1 ч после1. слоя Лак ХВ 2-й слой -через 1 ч после 1-го Лак ХВ, 1-.й через 1 ч после слоя грунтовки; через 1 ч после 1,01 слой2- го2-й слой первого Сопротивление сдвигу относительно, грунтовках при циклическом замомерзлого грунта бетонных пластин с: раживании и оттаивании показано покрытиями из лака ХВна ; в табл. 3. Т а б п и ц а 3) Средние удельные сопротивления сдвигу, МПаКраткость снижения удельного сопротивления сдвигуОбработанные пластины Контрольныепластины Циклы Грунт-лак ХВ, покрытие - лак ХВГрунт-лак ХП", покрытиелак ХВГрунт - лак ХВ, покрытие - лакХВГрунт - лакХП,покры.тие - лак ХВе 1,531043266 Составитель Т. ПономареваРедактоР А. ШандоР ТехРед И.Метелева КоРРектоР М.Демчик Заказ 292/33 Тираж 673 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раущская наб., д. 4/5Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Результаты испытаний показывают, что испытанные покрытия из лаков и эмалей снижают смерэание бетона,стали и дерева с грунтом и могут использоваться в качестве противопучинных покрытий Фундамента здания, сооруже-. ния. Основным преимуществом изобретения является повышение. антикоррозионных свойств покрытий и воэможность заменить дорогие и дефицитные материалы, используемые для покрытий более дешевыми и менее дефицитными.
