Устройство для крепления полых образцов с головками при испытании в условиях комбинированного нагружения

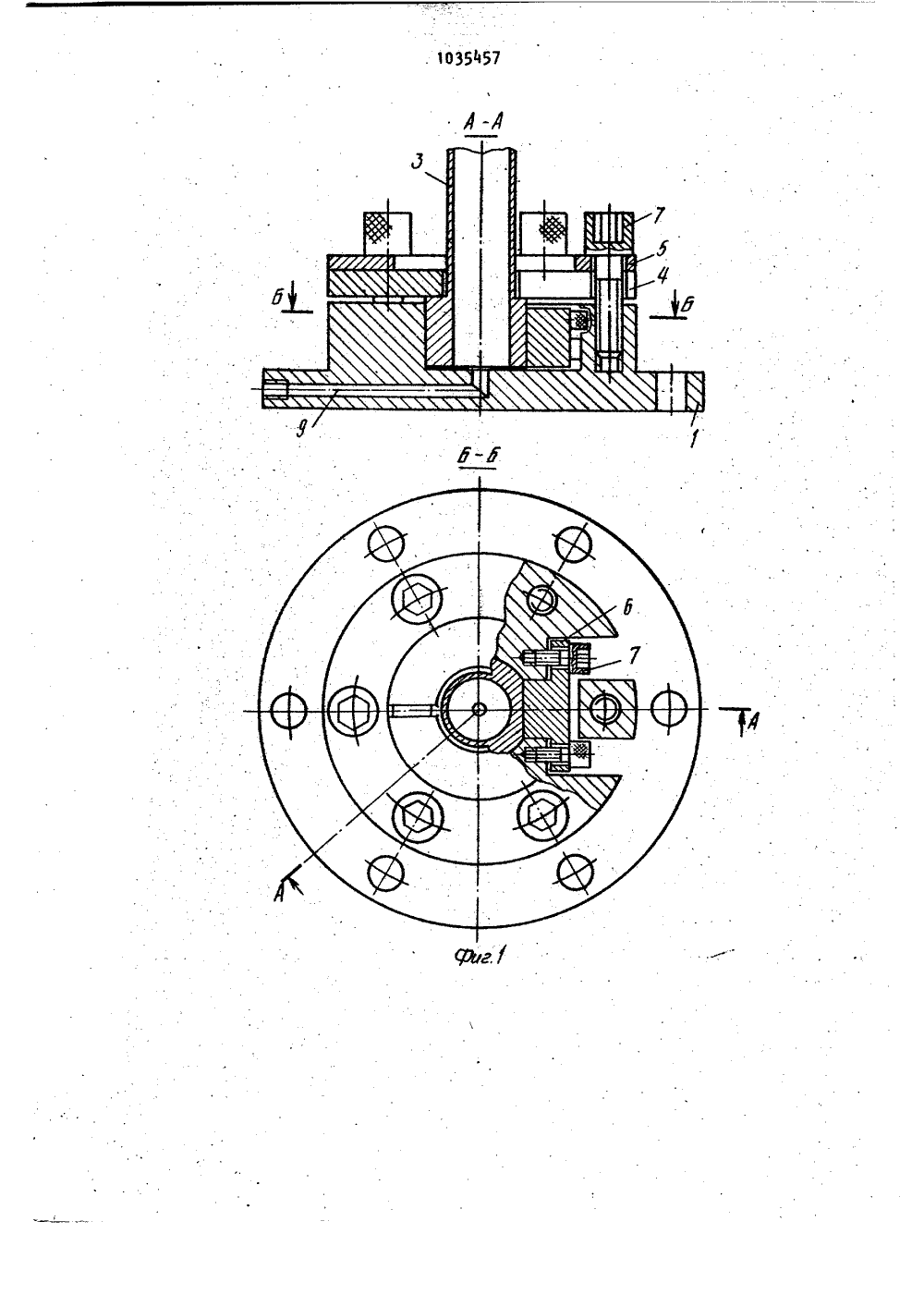

1 3545 СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСН ЛИН . З 1511 0 01 Б 3/ ОБРЕТ ВИДЕТЕЛЬСТВУ К АВТОРСКОМ ОСУДАРСТВЕННЫЙ НОМИТЕТ СС О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКР(71) Институт проблем механики АН СС(56) 1Авторское свидетельство СССРй 624 139, кл. 0 О 1 8 3/04, 1977.2. Авторское свидетельство СССРУ 554479, кл 0 01 й 3/04, 195(54)(57) 1 УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯПОЛЫХ ОБРАЗЦОВ С ГОЛОВКАМИ ПРИ ИСПЫТАНИИ В УСЛОВИЯХ КОМБИНИРОВАННОГОНАГРУЖЕНИЯ, содержащее корпус с цилиндрической посадочной полостью для образца и зажимные детали с крепежными элементами, о т л и ч а ю щ е ес я тем, что, с, целью повышения надежности, в корпусе на глубину посадочной полости выполнена сквознаяпрорезь, а устройство снабжено последовательно закрепленными на корпусе коаксиально посадочной полостизажимным кольцом, выполненным в видедвух полуколец, и упорным кольцом идвумя стопорными планками, установленными в прорези и предназначеннымидля зажима головки образца.2, Устройство по и. 1, о т л и " ч а ю щ е е с я тем, что в корпусе . выполнен канал для сообщения полости образца с источником давления.1 103545Изобретение относится к мехвни".ческим испытаниям, в частности, кустройствам для крепления полых образцов при испытании с различнымивидами нагружения, 5Известно устройство для крепленияобразцов с головками при испытаниис различными видами нагружения, содержащее корпус с посадочной полостьюдля образца, эажимные детали с крепежными элементами, причем зажимныедетали выполнены в виде шпонки сцилиндрическим кольцом 1 1 ,Недостатком этого устройства является невозможность проведения испытания в условиях комбинированногонагржения, например, с одновремен"ным нагружением образца внутреннимдавлением, обусловленная отсутствиемэлементов для его подвода.Наиболее близким по технической.сущности к предлагаемому являетсяустройство для крепления полых образцов с головками при испытании в условиях комбинированного нагружения со держащее корпус с цилиндрической посадочной полостью для образца и зажимные детали с крепежными элементами,причем крепежный элемент выполненв виде гайки с наружной и внутреннейрезьбой 1,23ЗООднако у этого устройства недоста"точная надежность крепления образцаи ограниченный диапазон испытательных нагрузок, прикладываемых к образцу,обусловленный возможностью ослаблениязкрепления образца при знакопеременномосевом нагружении и одновременномприложении крутящего момента иэ-заотворачивания гайки,Цель изобретения - повышение надежности крепления образца,Указананя цель достигается тем,что в устройстве для крепления полыхобразцов с головками при испытании,в условиях комбинированного нагруже" 4ния, содержащем корпус с цилиндрической посадочной полостью для образца и эажимные детали с крепежнымиэлементами., в корпусе на глубинупосадочной полости выполнена сквоз ная прорезь, а устройство снабжено последовательно закрепленными на корпусе коаксиально посадочной полости зажимным кольцом, выполненным в виде двух полуколец, и упорным кольцом и двумя стопорными планками, установленными в прорези и предназначенными для зажима головки образца.. В корпусе выполнен канал для сообщения полости образца с источником давления.На фиг, 1 изображено устройство в двух проекциях, общий вид, на фиг, 2 - монтажная схема устройства.Устройство для крепления полых образцов с головками при испытании в условиях комбинированного нагружения содержит корпус 1 с цилиндрической посадочной полостью 2 для образца 3, зажимные детали, состоящие из эажимного кольца, выполненного в виде двух полуколец 4, упорного кольца 5, двух стопорных планок 6 и крепежные элементы 7. В корпусе 1 выполнена сквозная прорезь 8 и канал 9, который сообщен с источником давления ( не показан).Устройство работает следующим образом.Образец 3 устанавливают в посадочной полости 2 корпуса 1 и закрепляют полукольцами.1, а затем упорным кольцом . В прорези 8 корпуса 1 устанавливают стопорные планки 6 и заворачивают крепежные элементы 7, при этом окончательно закрепляют головку образца 3. Устройство, подсоединяется к захватам нагружающего устройстване показано 7 и также к источнику давле" ния. Затем испытывают образец при различных сочетаниях нагрузок.Использование предлагаемого устройства обеспечивает надежное крепление образцов при одновременном воздействии на него различных видов нагружающих усилий как монотонно возрастающих так и энакопеременных за счет фиксации головки образцов в осевом и в радиальном направлениях.
