Устройство для измерения концентрации нефти и нефтепродуктов в воде

ZIP архив

Текст

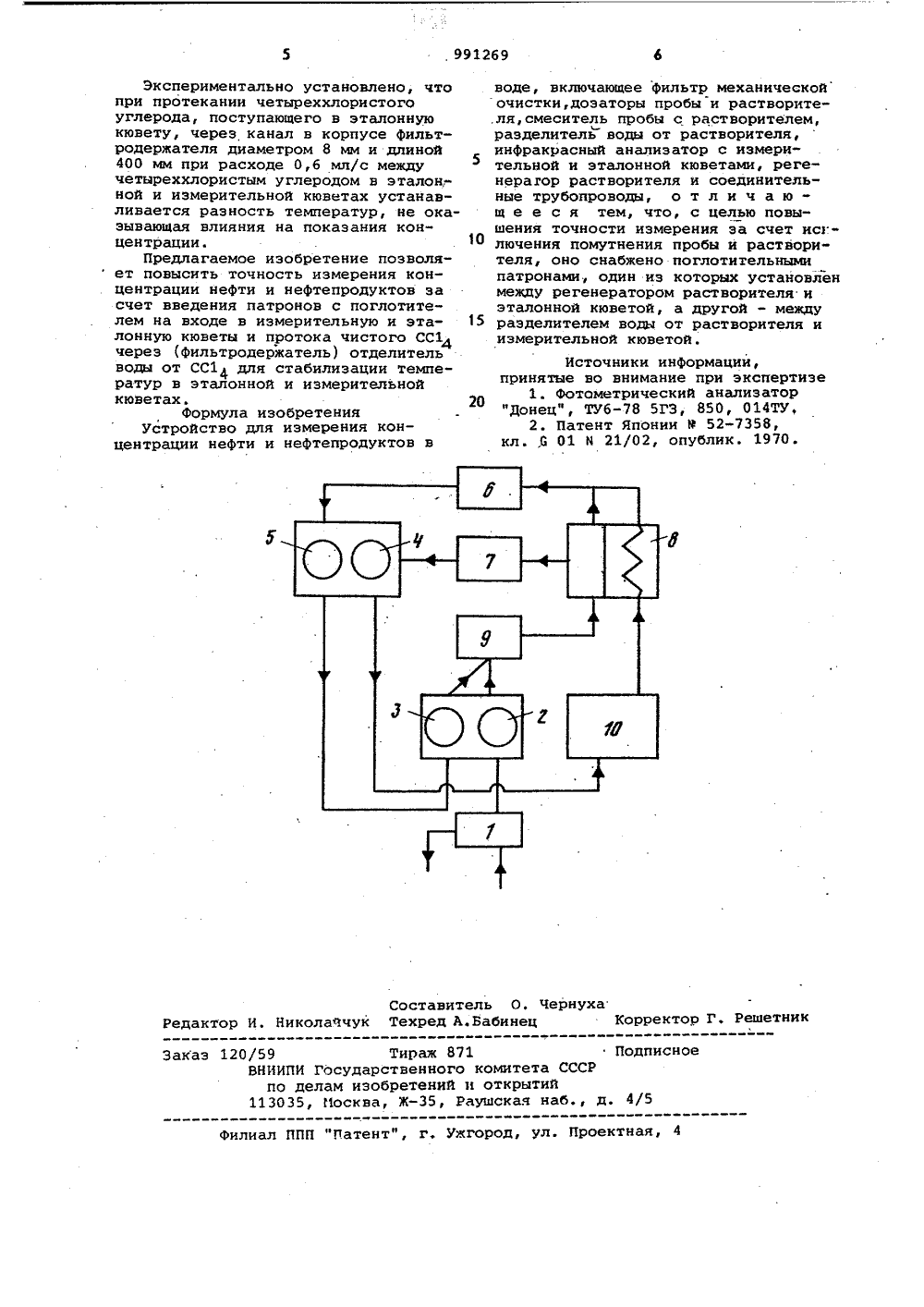

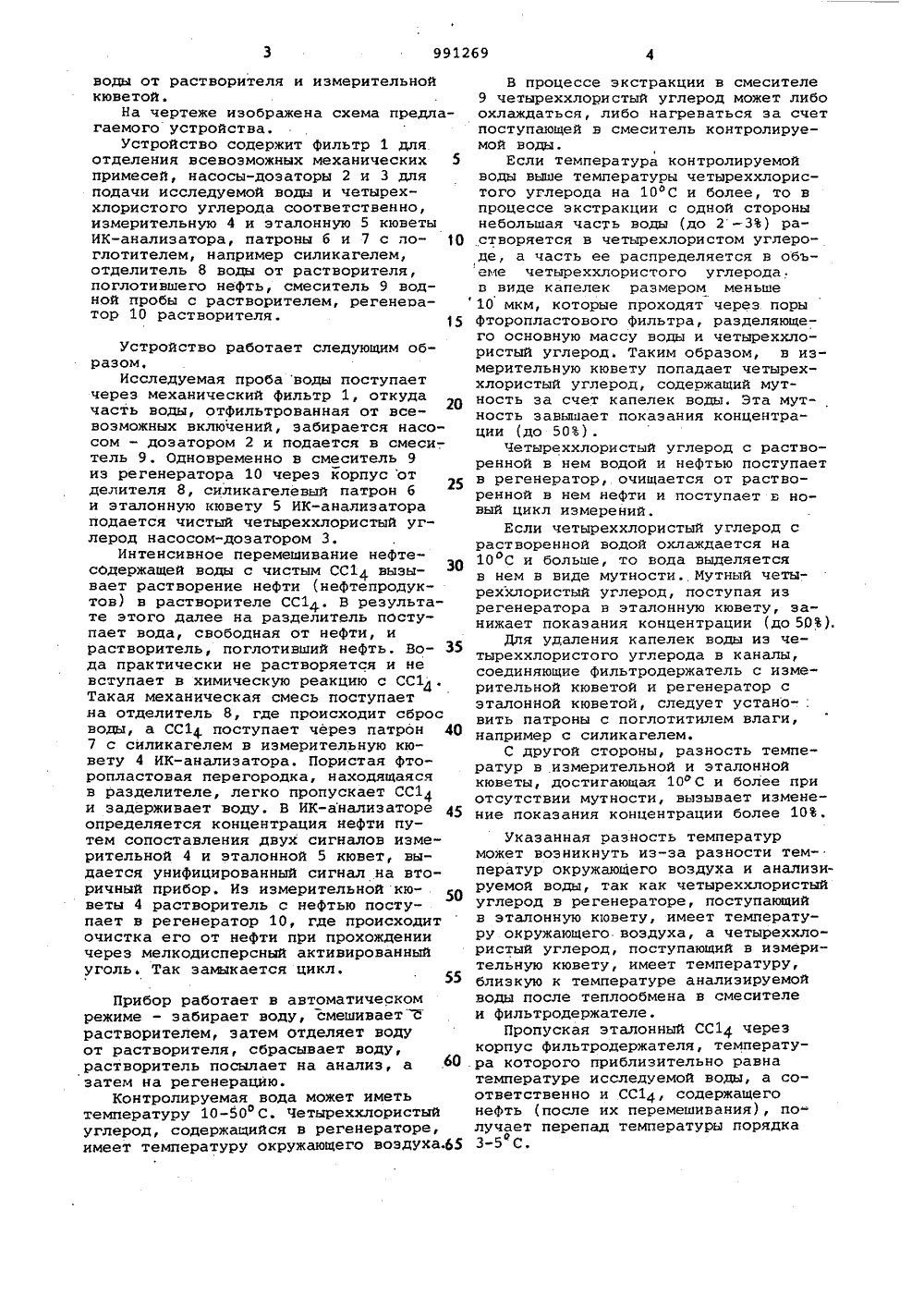

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскизСоциалистическизРеспубликц 991269(61) Дополнительное к авт. сеид-ву- (22) Заявлено 189381 (21).3264735/25-26 с присоединением заявки Нов Р 11 м, кп,з 6 01 й 21/35 6 01 й 7/04 Государственный комитет СССР по делам изобретений и открытий.5(0888) Дата опубликования описания 230183 В.А. Долидзе. Г.П. Чичуа, О.Д. Дэимистариш Д.И. Бохуа, И.Г. Мосидэе, Л.Е. Малешин И.Д. Бабаликашвили, Г.Л. Себискверидэ К.С. Ляпин и А,М, Алешин(54) УСТРОЯСТВО ДЛЯ ИЗМЕРЕНИЯ КОНЦЕНТРАЦИИ НЕФТИ И НЕФТЕПРОДУКТОВ В ВОДЕИзобретение относится к областианализа жидких сред, а более конкретно к приборам для измерения концентра.ции нефти и нефтепродуктов в сливаевых с судов водах (льяльных, трюмных,балластных и промывочных), и можетбыть использовано в различных отраслях промышленности - нефтеперерабатывающей, химической, лакокрасочной,на станциях технического обслуживания автомобилей.Известен Фотометрическйй анализатор, предназначеннйй для определениясодержания масел (смазок), органических веществ с предварительной экстракцией масел в четыреххлористом уг-лероде, содержащий пробоподготовительное устройство, отстойник, фотометрическую кювету и показывающий прибоюЯ,Однако этот прибор является полу-автоматическим, лабораторным, не обеспечивает замкнутый цикл работы стоксичным четыреххлористым углеродом,диапазон измерения до 20 мг/л, времяанализа более 10 мин. Кроме того,испытания необходимо проводить прикомнатной температуре из-за отсутствия термокомпенсации,Наиболее близким к предлагаемомутехническим решением является устройство, включающее Фильтр механической очистки, дозаторы пробы и растворителя, смеситель пробы с растворителем, разделитель воды от растворителя, инфракрасный анализатор, реге-.нератор и цифровой показывающий прибор 21.Однако известное устройство позволяет измерять кбнцентрацию нефти инефтепродуктов до 20 мпн-, крометого, за .счет разности температурисследуемой воды и СС 14. появляютсяпогрешности, значительно превыаающиетребуемую точностьприбора,Целью изобретения является повьваение точности измерения за счет исключения помутнения пробы и растворителя,Поставленная цель достигается тем,20 что устройство, включающее фильтр механической очистки, доэаторы пробыи растворители, смеситель пробы срастворителем, разделитель воды.отрастворителя, инфракрасный анализатор с измерительной и эталонной кюветами, регенератор растворителя исоединительные трубопроводы, снабжено поглотительными патронами, одиниэ которых установлен между регеиератором растворителя и эталонной кювеЗо той, а другой - между разделителемводы от растворителя и измерительной кюветой.На чертеже изображена схема предлагаемого устройства.Устройство содержит фильтр 1 для отделения всевозможных механических 5 примесей, насосы-дозаторы 2 и 3 для подачи исследуемой воды и четырех- хлористого углерода соответственно, измерительную 4 и эталонную 5 кюветы ИК-анализатора, патроны б и 7 с по глотителем, например силикагелем, отделитель 8 воды от растворителя, поглотившего нефть, смеситель 9 водной пробы с растворителем, регенеоатор 10 растворителя5Устройство работает следующим образом,Исследуемая проба воды поступаетчерез механический Фильтр 1, откудачасть воды, отфильтрованная от все"возможных включений, забирается насосом - дозатором 2 и подается в смеси-,тель 9. Одновременно в смеситель 9из регенератора 10 через корпус отделителя 8, силикагелевый патрон би эталонную кювету 5 ИК-анализатораподается чистый четыреххлористый углерод насосом-дозатором 3.Интенсивное перемешивание нефтесодержащей воды с чистым СС 14 вызывает растворение нефти (нефтепродуктов) в растворителе СС 1,. В результате этого далее на разделитель поступает вода, свободная от нефти, ирастворитель, поглотивший нефть. Вода практически не растворяется и невступает в химическую реакцию с СС 14 .Такая механическая смесь поступаетна отделитель 8, где происходит сбросводы, а СС 14 поступает через патрон 407 с силикагелем в измерительную кювету 4 ИК-анализатора. Пористая фторопластовая перегородка, находящаясяв разделителе, легко пропускает СС 14и задерживает воду. В ИК-анализаторе 45определяется концентрация нефти путем сопоставления двух сигналов измерительной 4 и эталонной 5 кювет, выдается унифицированный сигнал на вторичный прибор. Из измерительной кюветы 4 растворитель с нефтью поступает в регенератор 10, где происходиточистка его от нефти при прохождениичерез мелкодисперсный активированныйуголь. Так замыкается цикл.55Прибор работает в автоматическомрежиме - забирает воду, смешиваетсрастворителем, затем отделяет водуот растворителя, сбрасывает воду,растворитель посылает на анализ, а Жзатем на регенерацию.Контролируемая вода может иметьтемпературу 10-50 ОС. Четыреххлористыйуглерод, содержащийся в регенераторе,имеет температуру окружающего воздуха.65 В процессе экстракции в смесителе 9 четыреххлористый углерод может либо охлаждаться, либо нагреваться за счет поступающей в смеситель контролируемой воды.Если температура контролируемой воды выше температуры четыреххлористого углерода на 10 ОС и более, то в процессе экстракции с одной стороны небольшая часть воды (до 2 -3) растворяется в четырехлористом углероде, а часть ее распределяется в объеме четыреххлористого углерода. в виде капелек размером меньше10 мкм, которые проходят через поры фторопластового фильтра, разделяющего основную массу воды и четыреххлористый углерод. Таким образом, в измерительную кювету попадает четыреххлористый углерод, содержащий мутность за счет капелек воды. Эта мутность завышает показания концентрации (до 50).Четыреххлористый углерод с растворенной в нем водой и нефтью поступает в регенератор, очищается от растворенной в нем нефти и поступает в новый цикл измерений.Если четыреххлористый углерод с растворенной водой охлаждается на 10 С и больше, то вода выделяется в нем в виде мутности. Мутный четыреххлористый углерод, поступая из регенератора в эталонную кювету, занижает показания концентрации (до 50).Для удаления капелек воды из четыреххлористого углерода в каналы, соединяющие фильтродержатель с измерительной кюветой и регенератор с эталонной кюветой, следует устано-: вить патроны с поглотитилем влаги, например с силикагелем.С другой стороны, разность температур в измерительной и эталонной кюветы, достигающая 10 фС и более при отсутствии мутности, вызывает изменение показания концентрации более 10.Укаэанная разность температур может возникнуть из-за разности температур окружающего воздуха и анализируемой воды, так как четыреххлористый углерод в регенераторе, поступающий в эталонную кювету, имеет температуру окружающего воздуха, а четыреххлористый углерод, поступающий в измерительную кювету, имеет температуру, близкую к температуре анализируемой воды после теплообмена в смесителе и фильтродержателе.Пропуская эталонный СС 14 через корпус фильтродержателя, температура которого приблизительно равна температуре исследуемой воды, а соответственно и СС 14, содержащего нефть (после их перемешивания), по лучает перепад температуры порядка 3-5 С./59 Тираж 871 ВНИИПИ Государственного комитетапо делам изобретений и открыти 113035, Иосква, Ж, Раушская н аз 1 б.,ая,П "Патен город, ул. Про филиа Экспериментально установлено, что при протекании четыреххлористого углерода, поступающего в эталонную кювету, через канал в корпусе фильтродержателя диаметром 8 мм и длиной 400 мм при расходе 0,6 мл/с между четыреххлористым углеродом в эталон,.- ной и измерительной кюветах устанавливается разность температур, не оказывающая влияния на показания концентрации.Предлагаемое изобретение позволя ет повысить точность измерения концентрации нефти и нефтепродуктов за счет введения патронов с поглотителем на входе в измерительную и эталонную кюветы и протока чистого СС 14 через фильтродержатель) отделитель воды от СС 14 для стабилизации температур в эталонной и измерительной кюветах.Формула изобретенияУстройство для измерения концентрации нефти и нефтепродуктов в воде, включающее фильтр механической очистки,дозаторы пробы и растворите.ля,смеситель пробы с растворителем, разделитель воды от растворителя, инфракрасный анализатор с измерительной и эталонной кюветами, регенерагор растворителя и соединительные трубопроводы, о т л и ч а ющ е е с я тем, что, с целью повышения точности измерения за счет исго лючения помутнения пробы и растворителя, оно снабжено поглотительными патронами, один из которых установлен между регенератором растворителя и эталонной кюветой, а другой - между 15 разделителем воды от растворителя иизмерительной кюветой. Источники информации,принятые во внимание при экспертизе 1. Фотаметрический анализатор

Смотреть

Заявка

3264735, 18.03.1981

ПРЕДПРИЯТИЕ ПЯ М-5534

ДОЛИДЗЕ ВЛАДИМИР АЛЕКСАНДРОВИЧ, ЧИЧУА ГУРАМ ПАВЛОВИЧ, ДЗИМИСТАРИШВИЛИ ОТАР ДЖУМБЕРОВИЧ, БОХУА ДИАНА ИОСИФОВНА, МОСИДЗЕ ИЗОЛЬДА ГРИГОРЬЕВНА, МАЛЕШИНА ЛИДИЯ ЕФИМОВНА, БАБАЛИКАШВИЛИ ИОНА ДАНИЕЛОВИЧ, СЕБИСКВЕРИДЗЕ ГЕОРГИЙ ЛЕВАНОВИЧ, ЛЯПИН КОНСТАНТИН СЕРГЕЕВИЧ, АЛЕШИН АЛЕКСЕЙ МИХАЙЛОВИЧ

МПК / Метки

МПК: G01N 21/35

Метки: воде, концентрации, нефтепродуктов, нефти

Опубликовано: 23.01.1983
