Устройство для управления тиристорным преобразователем с трансформатором в цепи питания

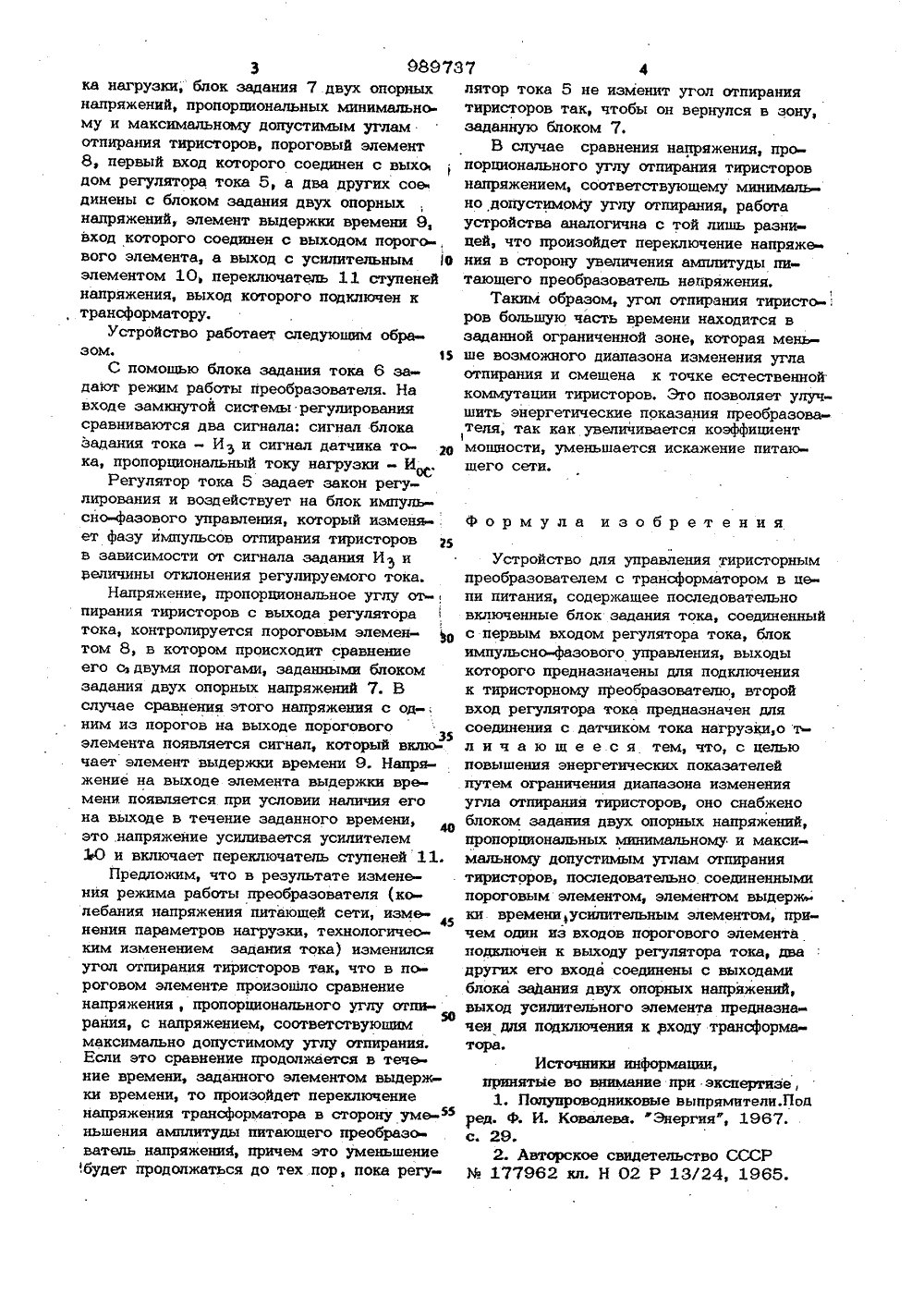

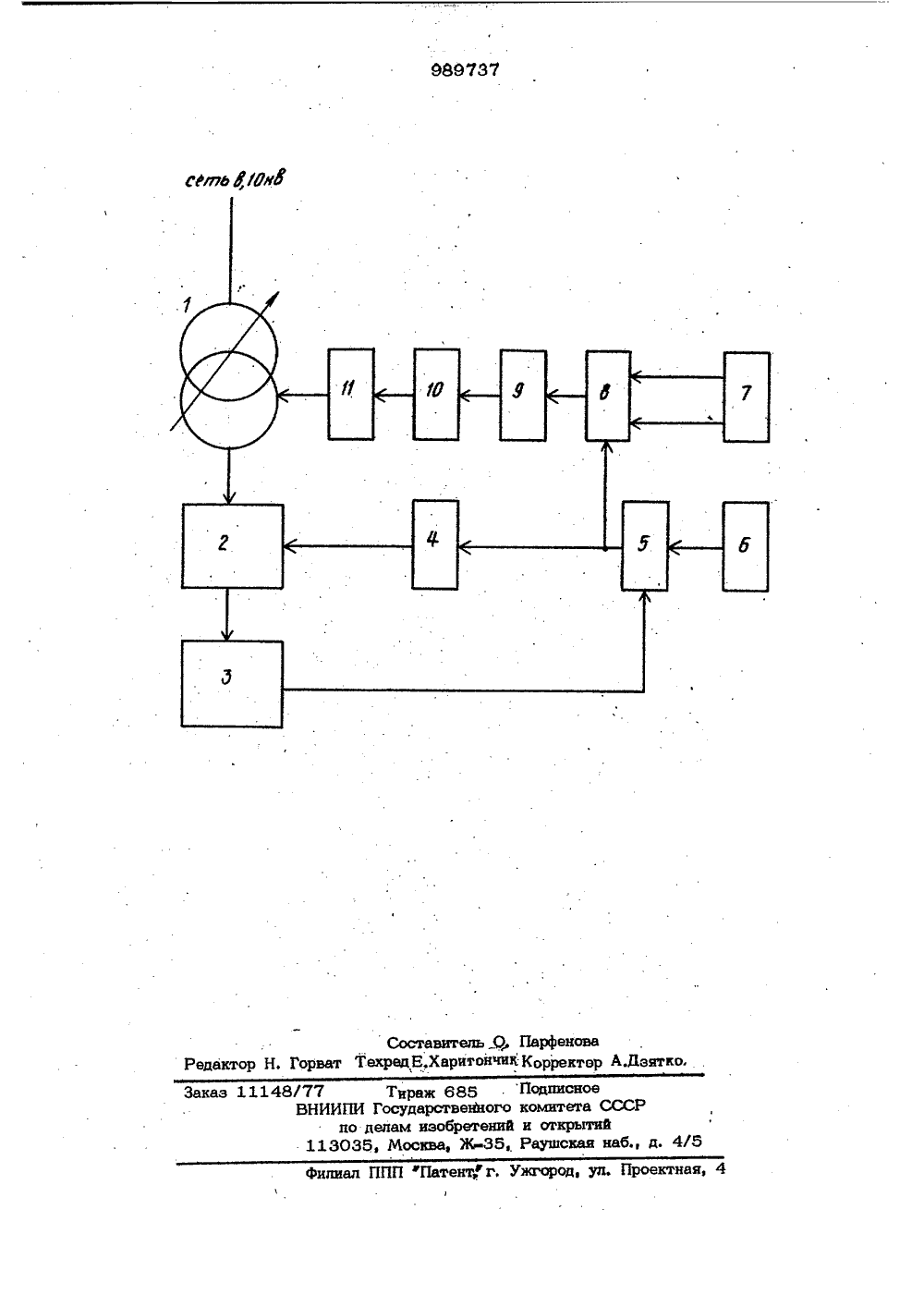

7 ) Заявител 4)УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ТИРИСТОРНЫ ПРЕОБРАЗОВАТЕЛЕМ С ТРАНСФОРМАТОРОМ В БЕПИ ПИТАНИЯ2 Изобретение относится к электротехнике и может бщть использовано для управления мошными тиристорными агрегатами,Известно устройство для управленияпреобразователем, содержашее блок импульсно 4 азового управления и автоматический регулятор, питаюший трансформа,тор 1 1.Недостатком устройства, являетса низкий КПД,Наиболее близким к предлагаемомуявляется устройство для управления тиристорным преобразователем с трансформатором в цепи питания, содержащее последовательно включенные блок задания тока,регулятор тока, блок импульсно-фазовогоуправления, выходы которого предназначены для подключения к тиристорному преобразоватепо,вгорой вкоп.регулятора тока соединен с датчиком тока нагрузки 2,г 1Недостатком устройства является невысокие энергетические показатели.Бель изобретения - повышение энергетических показателей путем ограничения.диапазона изменения углаотпирания ти ристорон.Поставленная цель достигается тем,что устройство снабжено последовательно. соединенными пороговым элементом, эле.ментом выдержки времени, усилительным элементом и блоком задания двух опорных напряжений, пропорциональных минимальному и максимальному допустимым углам отпирания тиристоров, причем один из входов порогового элемента подключен к выходу олока регулятора тока, а два других его входа соединены с блоком задания двух опорных напряжений, выход усилительного элемента подключен к выходу трансформатора.. На чертеже представлено предлагаемоеустройство.Устройство содержит трансформатор 1,0 соединенный с преобразователем 2, подвдюченным к нагрузке 3, бйок нмпульснофазового управления 4, регулятор тока 5, первый вход которого соединен с блоком задания тока 6, а второй с датчиком то7 4лятор тока 5 не изменит угол отпирания тиристоров так, чтобы он вернулся в зону, заданную блоком 7.В случае сравнения напряжения, пропорционального углу отпирания тиристоров напряжением, соответствующему минимально допустимому углу отпирания, работа устройства аналогична с той лишь разницей, что произойдет переключение напряжения в сторону увеличения амплитуды летающего преобразователь напряжения,Таким образом, угол отпирания тиристо-; ров большую часть времени находится в заданной ограниченной зоне, которая меньше возможного диапазона изменения угла отпирания и смещена к точке естественной коммутации тиристоров. Это позволяет улучшить энергетические показания преобразователя, так как увеличивается коэффициент 1мощности, уменьшается искажение питающего сети. Устройство для управления тиристорным преобразователем с трансформатором в цепи питания, содержащее последовательно включенные блок задания тока, соединенный с первым входом регулятора тока, блок импульсно-фазового управления, выходы которого предназначены для подключения к тиристорному преобразователю, второй вход регулятора тока предназначен для соединения с датчиком тока нагрузки,о ъл и ч а ю щ е е с я тем, что, с целью повышения энергетических показателей путем ограничения диапазона изменения угла отпирания тиристоров, оно снабжено блоком задания двух опорных напряжений, пропорциональных минимальному и макси мальному допустимым углам отпирания тиристоров, последовательно соединенными пороговым элементом, элементом выдержки времени усилительным элементом, при чем один из входов порогового элемента подключек к выходу регулятора тока, два других его входа соединены с выходами блока заДания двух опорных напряжений, выход усилительного элемента предназначен для подключения к входу трансформа- торае 3 98973 ка нагрузки, блок задания 7 двух опорных напряжений, пропорпиональных минимально. му и максимальному допустимым углам отпирания тиристоров, пороговый элемент 8, первый вход которого соединен с выха дом регулятора тока 5, а два других сое динены с блоком задания двух опорных напряжений, элемент выдержки времени 9, вход которого соединен с выходом порого-, вого элемента, а выход с усилительным О элементом 10, переключатель 11 ступеней напряжения, выход которого подключен к , трансформатору.Устройство работает следующим образом. 15С помощью блока задания тока 6 сдают режим работы преобразователя. На входе замкнутой системы регулирования сравниваются два сигнала: сигнал блока задания тока - И 5 и сигнал датчика то Ока, пропорциональный току нагрузки - И .Регулятор тока 5 задает закон регулирования и воздействует на блок импульсно-фазового управления, который изменяет фазу импульсов отпирания тиристоровв зависимости от сигнала задания И и величины отклонения регулируемого тока.Напряжение, пропорциональное углу от-,пирания тиристоров с выхода регуляторатока, контролируется пороговым элементом 8, в котором происходит сравнениеего сь двумя порогами, заданными блокомзадания двух опорных напряжений 7. В случае сравнения этого напряжения с од-;ним из порогов на выходе порогового55 элемента появляется сигнал, который включает элемент выдержки времени 9, Напражение на выходе элемента выдержки времени появляется при условии наличия егона выходе в течение заданного времени,это напряжение усиливается усилителем30 и включает переключатель ступеней 11.Предложим, что в результате изменения режима работы нреобраэователя (колебания напряжения питающей сети, изменения параметров нагрузки, технологичеоким изменением задания тока) изменилсяугол отпирания тиристоров так, что в пороговом элементе произошло сравнениенапряжения, пропорционального углу отпирания, с напряжением, соответствующим56максимально допустимому углу отпирания.Если это сравнение продолжается в течение времени, заданного элементом выдержки времени, то произойдет переключение напряжения трансформатора в сторону ум.55ньшения амплитуды питающего преобразователь напряжений, причем это уменьшение будет продолжаться до тех пор, пока регуформула изобретения Источники информации,принятые во внимание при экспертизе,1. Полупроводниковые выпрямители.Подред. ф. И. Ковалева, Энергия, 1967.с. 29.2. Авторское свидетельство СССРМ 177962 кл. Н 02 Р 13/24, 1965.:твенного комитета СССобретений и открытийи, Ж 35, Раушскаи на ПП фПатент 8/77 тираж ВНИИПИ Госуда 1 но делам из 113035, Мосю
