Генератор тактовых импульсов

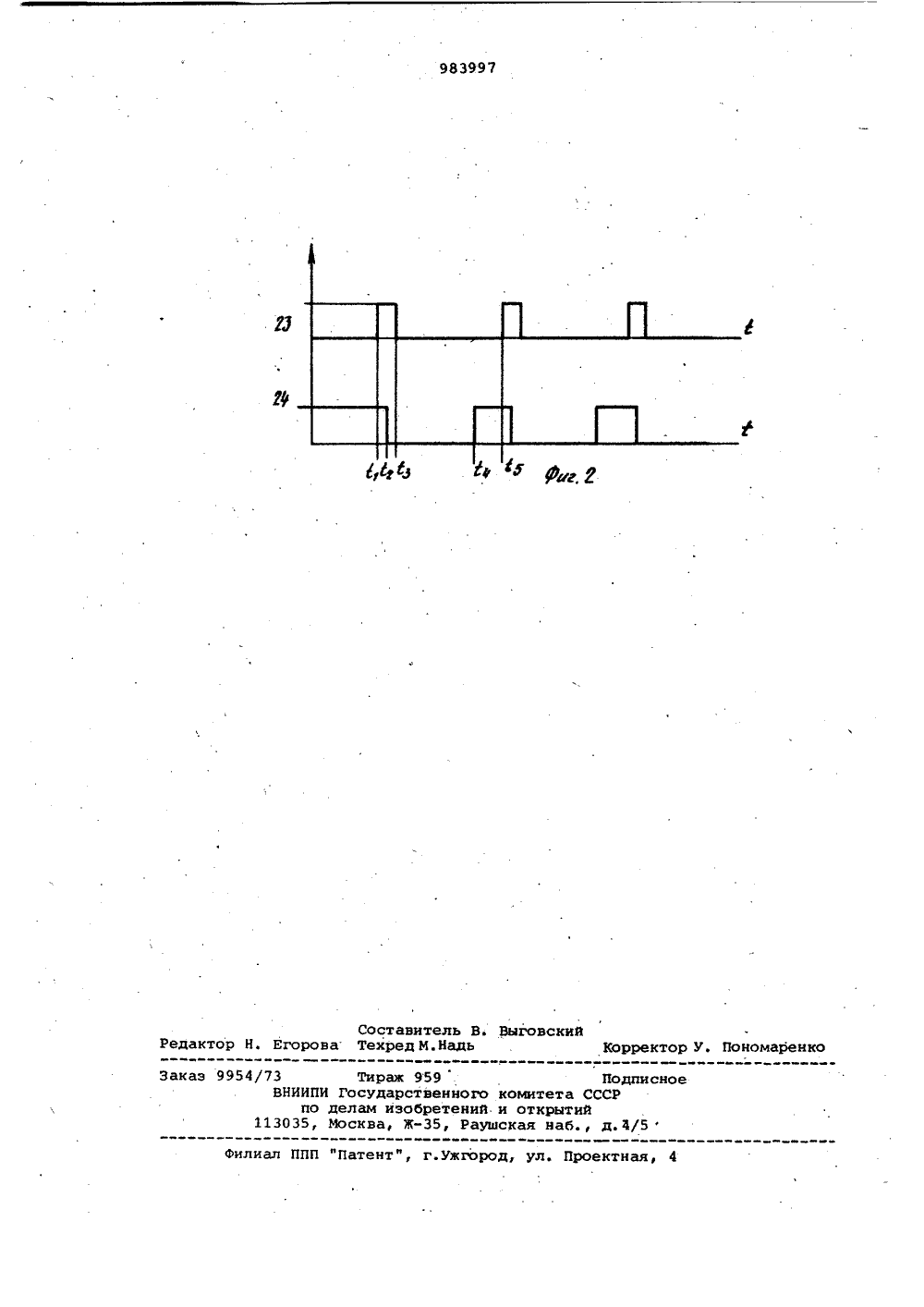

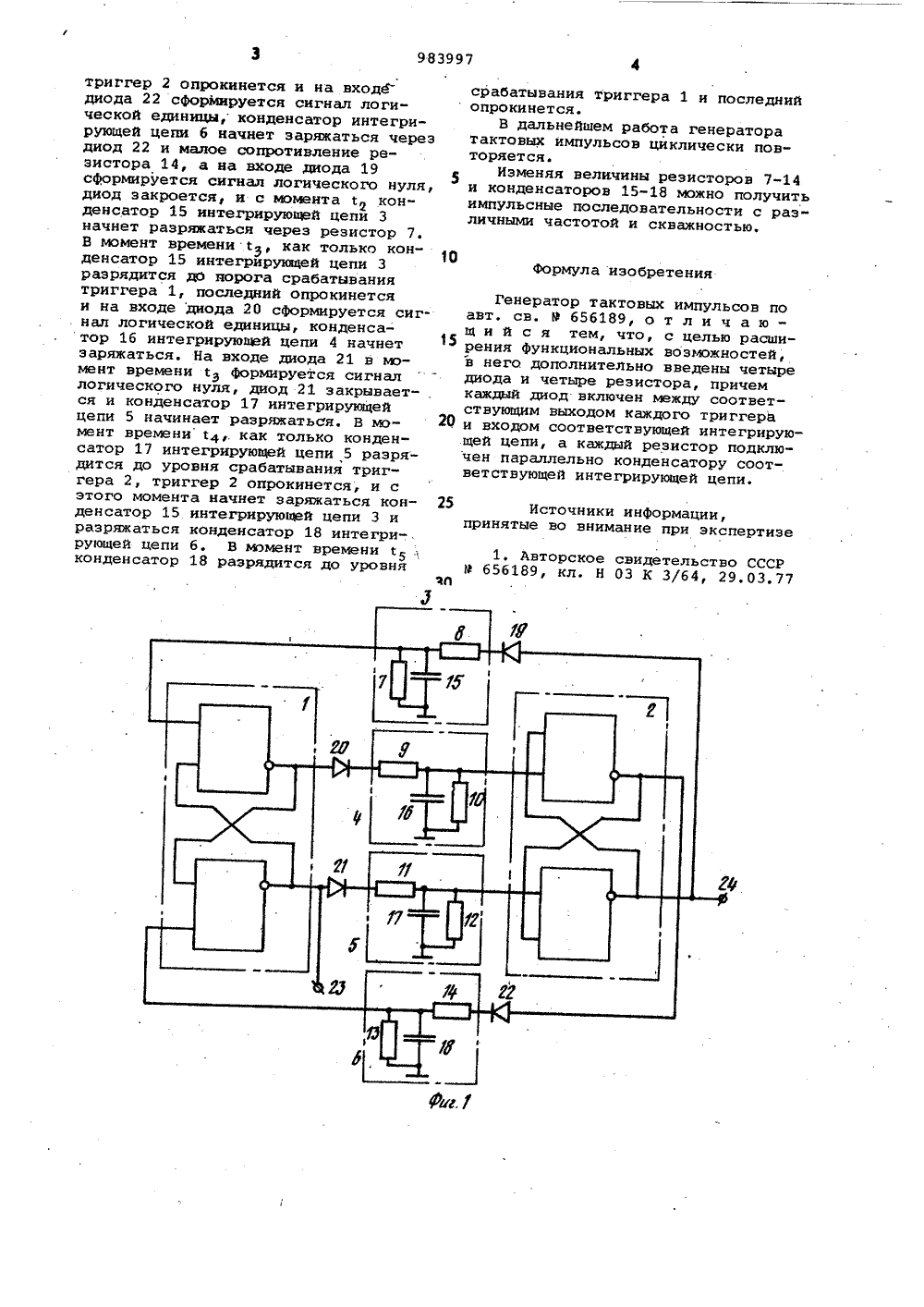

ОП И САН И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВЩИТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслублнк и.983997(22) Заявлено 2708. 79 (21 2811615/18-21 И 1 М. Кл.з Н 03 Е 3/64 с присоединением заявки Мо Государственный комитет СССР ио делам изобретений и открытий(088. 8 ) Дата опубликования описания 2312.82(72 Авторы изобретения В.А.,Романов и В.А. Городецкий Производственное объединение "Уралэнергоцветмет"(54) ГЕНЕРАТОР ТАКТОВЫХ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в качестве генератора последовательности регулируемых по длительности и периоду тактовых сигналов,По основному авт. св. Р 656189известен генератор тактовых импульсов, содержащий два триггера и четыре интегрирующих цепи, каждая изкоторых состоит из резистора и конденсатора1).Недостатком известного генератора являются ограниченные функциональные воэмэжности, обусловленныетем, что отношение периода следова. ния генерируемых тактовых импульсов.к длительности этих импульсов равнодвум. При других соотношениях гене. -ратор тактовых импульсов работаетнеустойчиво,Целью изобретения является расширение функциональных возможностейгенератора тактовых импульсов.Поставленная цеедь достигается.тем, что в генератор дополнительновведены четыре диода и четыре ре, зистора, причем каждый диод включенмежду соответствующим выходом каждого трнвгера и входом соответствующей,интегрирующей цепи, а каждый ре,зистор подключен параллельно конденсатору соответствующей интегрирующей цепи.На фиг. 1 представлена функциональная схема генератора тактфвых импульсов; на фиг, 2 - временная диаграмма его работы.Генератор содержит триггеры 1-2, 1 О интегрирующие цепи 3-6, состоящиеиз резисторов 7-14 и конденсаторов 15-18, диоды 19-22 и выходные шины 23-24.Генератор тактовых импульсовработает следующим образом.г В моменг времени с (фиг.2) триггер 1 переключается в такре состояние, что на вход интегрируаяцей цепи 5 через диод 21 поступает .сигнал 2 О логической единицы, конденсатор 17интегрирующей цепи 5 заряжается с выхода триггера 1 через диод 21 и малое сопротивление резистора 11.На втором выходе триггера 1 при" сутствует сигнал логического нуля, Диод 20 закрывается и конденсатор 16 интегрируюшей цепи 4 разряжается через резистор 10, Как только конденсатор,16 интегрирующей цепи 4 разрядится до уровня срабатывания триггера 2 (момент времени с, )триггер 2 опрокинется и на входе диода 22 сформируется сигнал логической единицы, конденсатор интегрирующей цеци 6 начнет заряжаться через диод 22 и малое сопротивление резистора 14, а иа входе диода 195 сформируется сигнал логического нуля, диод закроется, и с момента с конденсатор 15 интегрирующей цепи 3 начнет разряжаться через резистор 7В момент времени с, как только конденсатор 15 интегрирующей цепи 3 разрядится до порога срабатывания триггера 1, последний опрокинется и на входе диода 20 сформируется сигнал логической единицы, конденсатор 16 интегрирующей цепи 4 начнет заряжаться. На входе диода 21 в момент времени с формируется сигнал логического нуля, диод 21 закрывается и конденсатор 17 интегрирующей цепи 5 начинает разряжаться. В мо- Ж мент времени С 4,. как только конденсатор 17 интегрирующей цепи 5 разря- дится до уровня срабатывания триггера 2, триггер 2 опрокинется, и с этого момента начнет заряжаться кон денсатор 15 интегрирующей цепи 3 и разряжаться конденсатор 18 интегри-., рующей цепи 6. В момент времени конденсатор 18 разрядится до уровня срабатывания триггера 1 и последний опрокинется.В дальнейшем работа генератора тактовых импульсов циклически повторяется.Изменяя величины резисторов 7-14 и конденсаторов 15-18 можно получить импульсные последовательности с различными частотой и скважностью.формула изобретенияГенератор тактовых импульсов по авт. св. Р 656189, о т л и ч а ю " щ и й с я тем, что, с целью расширения функциональных возможностей, в него дополнительно введены четыре диода и четыре резистора, причем каждый диод включен между соответствующим выходом каждого триггера и входом соответствующей интегрирующей цепи, а каждый резистор подключен параллельно конденсатору соответствующей интегрирующей цепи.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Ф 656189, кл, Н 03 К 3/64, 29.03.77.4/5илиал ППП "Патент", г.Ужгород, ул. Проектн акаэ 9954/73 Ти ВНИИПИ Гос по делам 113035, Моск
