Основание под морскую буровую платформу

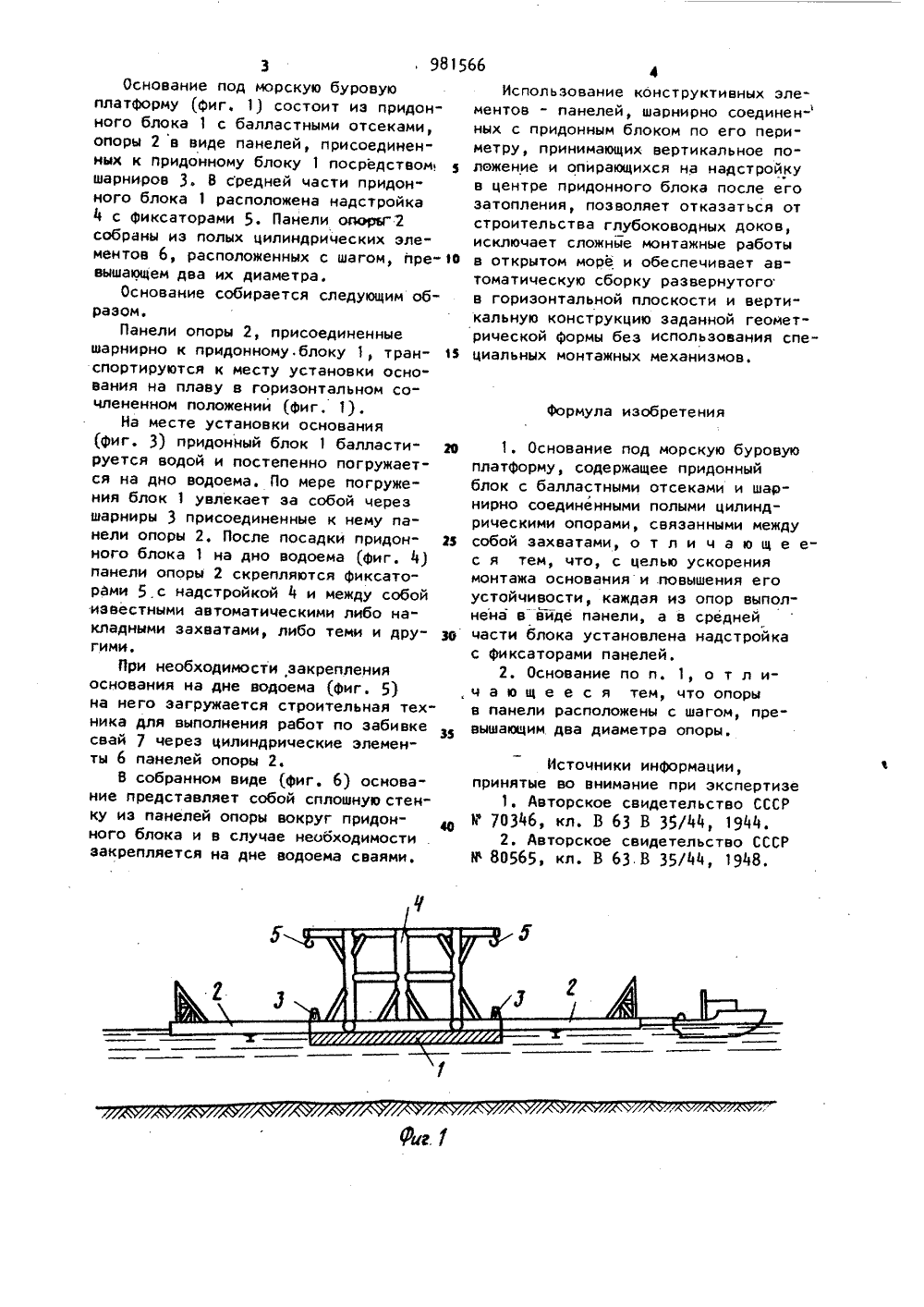

) ОСНОВАНИЕ ПОД МОРСКУЮ БУРПЛАТФОРМУ вания м енная конструкциястойчива,ение монего устой гаетсна вблокаторам е тафаут Изобретение предназначено для использования при геологоразведочных работах и в,нефтегазодобывающей про" мышленности на шельфах морей, в частности в качестве опоры под буровые и эксплуатационные платформы, поднятые над уровнем воды.Известно основание под морскую буровую платформу, содержащее придонный блок с балластными отсеками и закрепленными на блоке полыми цилиндрическими опорами, связанными между собой захватами 1 1 3.Известно основание под морскую буровую платформу, содержащее придонный блок с балластными отсеками и шарнирно соединенными полыми цилиндрическими опорами, связанными между собой захватами2 );Недостатком данных оснований яв ляется то, что установленная в верхней части оснований ферма требует точности стыковки, что удлиняет сроки монтажа. Кроме того, пространстЦель изобретения - ускортажа основания и повышениечивости.Поставленная цель дости я тчто каждая иэ опор выполне видпанели, а в средней части усновлена надстройка с фиксе и инелей.Кроме того, опоры в панели могбыть расположены с шагом превышающим два диаметра опоры.На фиг. 1 изображено основаниетранспортном состоянии, общий вид;на фиг. 2 - основание вид сверху;на фиг. 3 - начало балластировки ипогружения; на Фиг. 4 - посадка основания на дно водоема; на фиг. 5забивка свай с помощью строительнымеханизмов; на фиг, б - закрвпленнсваями на дно основание готовое длмонтажа буровой платформы,981566 формула изобретения 3Основание под морскую буровуюплатформу (Фиг, 1) состоит иэ придонного блока 1 с балластными отсеками,опоры 2 в виде панелей, присоединен"ных к придонному блоку 1 посредством,шарниров 3. В средней части придон"ного блока 1 расположена надстройка4 с фиксаторами 5. Панели опорвг 2собраны иэ полых цилиндрических элементов б, расположенных с шагом, пре- овышающем два их диаметра.Основание собирается следующим образом.Панели опоры 2, присоединенныешарнирно к приданному.блоку 1, тран%спортируются к месту установки основания на плаву в горизонтальном сочлененном положении (фиг. 1).На месте установки основания(фиг, 3) придонный блок 1 балласти вруется водой и постепенно погружается на дно водоема. По мере погружения блок 1 увлекает эа собой черезшарниры 3 присоединенные к нему панели опоры 2. После посадки придон зного блока 1 на дно водоема (фиг. 4)панели опоры 2 скрепляются фиксаторами 5 с надстройкой 4 и между собойизвестными автоматическими либо накладными захватами, либо теми и дру- звгими,При необходимости закрепленияоснования на дне водоема (фиг. 5)на него загружается строительная техника для выполнения работ по забивке35сваи 7 через цилиндрические элементы 6 панелей опоры 2.В собранном виде (фиг. 6) основание представляет собой сплошную стенку из панелей опоры вокруг придон 40ного блока и в случае неооходимостизакрепляется на дне водоема сваями. 4Использование конструктивных элементов - панелей, шарнирно соединен- ных с придонным блоком по его периметру, принимающих вертикальное положение и опирающихся на надстройку в центре придонного блока после его затопления, позволяет отказаться от строительства глубоководных доков, исключает сложнйе монтажные работы в открытом море и обеспечивает автоматическую сборку развернутого в горизонтальной плоскости и вертикальную конструкцию заданной геометрической формы беэ использования специальных монтажных механизмов,1. Основание под морскую буровую платформу, содержащее придонный блок с балластными отсеками и шарнирно соединенными полыми цилиндрическими опорами, связанными между собой захватами, о т л и ч а ю щ е ес я тем, что, с целью ускорения монтажа основания и .повышения его устойчивости, каждая из опор выполнена в виде панели, а в средней части блока установлена надстройка с фиксаторами панелей.2. Основание по и. 1, о т л ич а ю щ е е с я тем, что опоры в панели расположены с шагом, превышающим два диаметра опоры. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 70346, кл. В 63 В 35/44, 1944. 2. Авторское свидетельство СССР й 80565, кл. В 63 В 35/44, 1948.98156 Ь1 1Фиг. Ф 8 НИИПИ Закаэ 966 раж 623 Подписн Филиал ППП "Патент", г. Ужгород, ул. Проектная,
