Устройство для удаления пыли из патрубков пылевых мешков и бункеров осыпи
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст
ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СфветскикСоциапистичвскиаРеспублик 11977917(51)М. Кл. Е 27 В 21/06 ЬеударетеацвЯ каентет СССР аф делам нэобретеннЯ н еткрытнЯ(5 З) аДК 622.782, 42.002.5(088,8) Дата опубликования описания 02. 12 .82 И.Л. Холмецкий, В.А. Никитин, Ю.А, Гар 4 енко, А.И.,Беденок и В,В. Козин",(54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ПЫЛИ ИЗ ЮАТРУБКОВ ПЫЛЕВЫХ МЕШКОВ И БУНКЕРОВ ОСЫПИ1Изобретение относится к метал,лургии, в частности к устройствам для гидроуборки пыли из пылевых мешков и бункеров осыпи.Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство для удаления пыли из патрубков пылевых мешков и бункеров осыпи и утилиза" ции продуктов смывов производственных0 помещений агломашины, состоящее из ванны с водой, приводного цепного конвейера со скребками1 т.Недостатком известного устройства является сравнительно низкая стой"15 кость в результате абразивногоизноса и сложность ремонта скребкового конвейера.. Цель изобретения " повышение срока службы и облегчение проведения ре.монтов конвейера.Поставленная цель достигается тем, что устройство для удаления пыли из патрубков пылевых мешков и бункеровМ 2осыпи, содержащее ванну с водой искребковый конвейер, снабжено расположенными на стенках ванны и сообщающимися с ней эаборниками, в которыеопущены патрубки пылевых мешков ибункеров осыпи.На Фиг. 1 изображено устройство,вид сверху; на фиг, 2 .- то же, поперечный разрез; на фиг, 3 - то же,продольный разрез.Устройство содержит выполненнуюв виде желоба ванну 1 с заборниками 2,заполненную водой, и скребковый конвейер 3, помещенный в ванну 1, В заборники 2 опущены патрубки пылевыхмешков и бункеров осыпи до погруженияв воду,Устройство работает следующим образом.Пыль и осыпь из патрубков пылевыхмешков и бункеров осыпи разгружаютсяв заГюрники и по наклонной стенке поступают к нижней ветви скребковогоконвейера. При этом исключается попаФормула изобретения 1, Авторское свидетельство СССРйф 233703, кл. Г 27 В 21/06, 1968. 3 Ю 791 дание пыли и осыпи на верхнюю ветвь конвейера и их прохождение через весь объем воды в ванне. Скребковым конвейером поступаюций к нижней ветви материал транспортируется к разгруэоч- ной части устройства.Предлагаемая конструкция устройства для удаления пыли иэ патрубков пылевых мешков и бункеров осыпи позво" ляет повысить срок службы скребково 1 О го конвейера, так как пыль и осыпь поступают через эаборники к нижней ветви, минуя при этом верхнюю ветвь конвейера, что уменьшает ее абразивный износ, а также не проникают через и ,весь объем води ванны, что уменьшает объем взвешенных в воде твердых час-, тиц. Уменьшение взвешенных частиц в воде также способствует увеличена срока службы конвейера и, кроме того, 2 в позволяет снизить расход проточной. воды в ванне.Наличие заборников позволяет сместить патрубки пылевых мешков и бун 7 фкеров осыпи в сторону от конвейера,что облегчает проведение ремонтов,монтаж и демонтаж. Устройство для удаления пыли из патрубков пылевых мешков и бункеров осыпи, содержащее ванну с водой и скребковый конвейер, о т л и ч а ющ е е с я тем, что, с целью повышения срока службы и облегчения проведения ремонтов конвейера, оно снабже" но расположенными на стенках ванны и сообщающимися с ней эаборниками, в которые опущены патрубки пылевых мешков и бункеров осыпи. Источники инФормации,принятые во внимание при экспертизеПанников а К Подписноекомитета СССРи открытийская наб. д. 4/род, ул. Проектн ректорЯ, Прохненко
СмотретьЗаявка
2659614, 16.08.1978

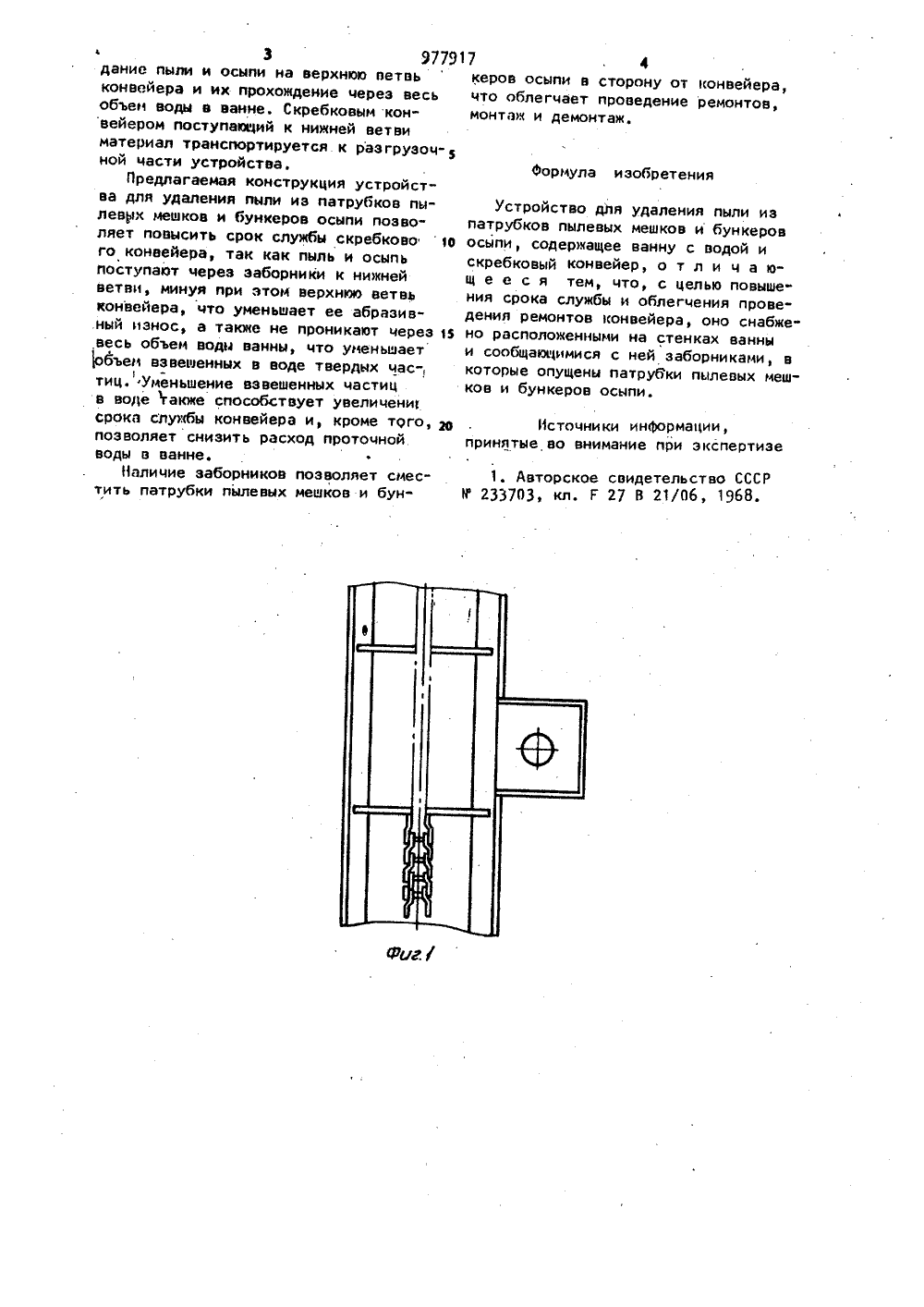

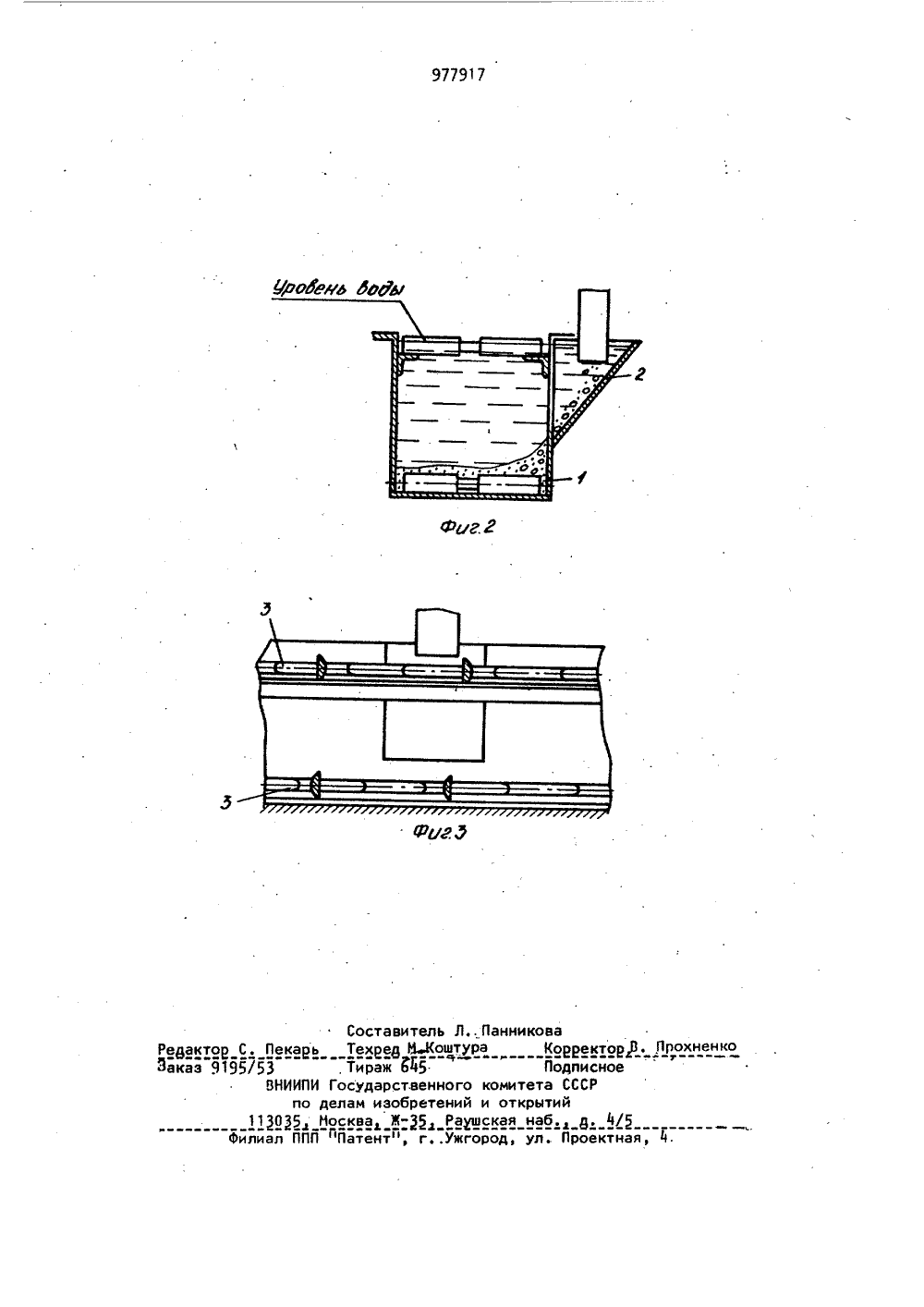

Заявитель. УСТРОЙСТВО для УДАЛЕНИЯ пыли из ИАТРУБКОВ ПЫЛЕВЫХ МЕШКОВ Изобретение относится к метал, лургии, в частности к устройствам дл гидроуборки пыли из пылевых мешков и бункеров осыпи. Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство для удаления пыли из патрубков пылевых мешков и бункеров осыпи и утилиз ции продуктов с 1ыаов производственны помещений агломаиины, состоящее из ванни с водой, приводного цепного конвейера со скребка ли I. Недостатком известного устройства является сравнительно низкая стойкость в результате абразивного износ и сложность ремонта, скребкового конвейера. ЦсЛь изобретения повышение срок службы и облегчение проведения ремонтов конвейера. Поставленная цель достигается тем чти устройство для удаления пыли из патрубков пылевых мешков и бункеров и БУНКЕРОВ осыпи И. Л. Холмецкий, В. А. Никитин А. И. Беденок и В. В. Козин Г, Ю. А. Гарченкр, / V, ось1пн, содержавшее ванну с водой и скребковый конвейер, снабжено расположенными на стенках ванны и сообщающимися с ней заборниками, в которые опущены патрубки пылевых мешков и бункеров осыпи. На фиг. 1 изображено устройство, вид сверху; на фиг. 2. то же, поперечный разрез; на фиг. 3 то же, продольный разрез. Устройство содержит выполненную в виде желоба ванну 1 с заборниками 2, заполненную водой, и скребковый конвейер 3, погющенный в ванну 1. В заборники 2 опущены патрубки пылевых мешков и бункеров осыпи до погружения в воду. Устройство работает следующим образом. Пыль и осыпь из патрубков пылевых мешков и бункеров осыпи разгружаются в заборники и по наклонной стенке поступают к нижней ветви скребкового конвейера. При этом исключается попа
ХОЛМЕЦКИЙ ИСААК ЛЬВОВИЧ, НИКИТИН ВАЛЕРИЙ АЛЕКСАНДРОВИЧ, ГАРЧЕНКО ЮРИЙ АЛЕКСАНДРОВИЧ, БЕДЕНОК АЛЕКСАНДР ИВАНОВИЧ, КОЗИН ВЛАДИМИР ВЯЧЕСЛАЛОВИЧ
МПК / Метки
МПК: F27B 21/06
Метки: бункеров, мешков, осыпи, патрубков, пылевых, пыли, удаления
Опубликовано: 30.11.1982
