Способ записи цифровой информации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 972569
Авторы: Аржеухов, Бондаренко, Дылева, Плаксин
Текст

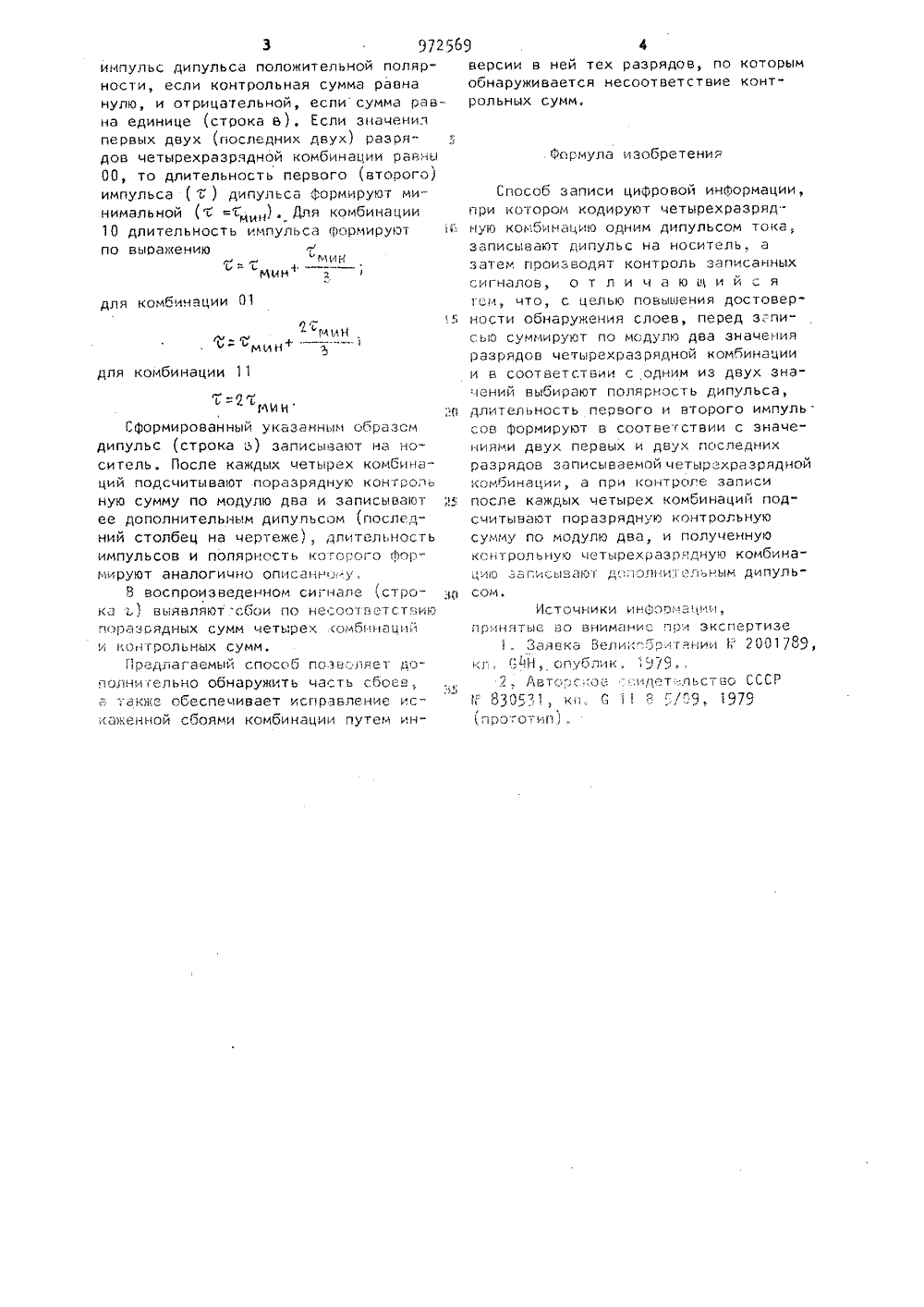

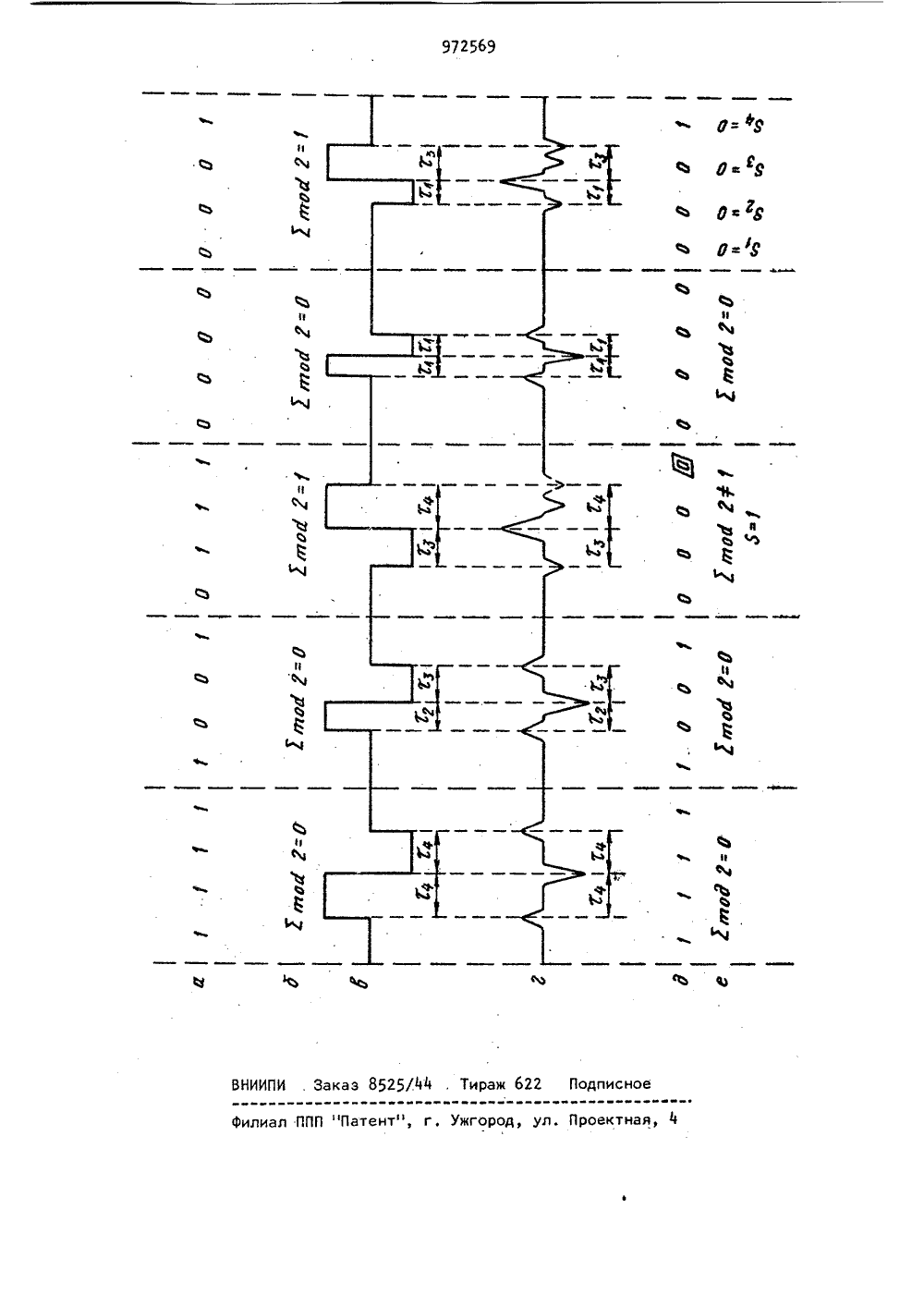

(и) 972569 Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(5 аЭм. Кл. 6 11 В 5/09 3 всударетаенмН иамнтвт СССР йо делам нзфбретеннй н открытий(72) Авторы изобретения Л.Б. Аржеухов, А,В. Бондаренко, Н.А. Дылева и Е.П. Плаксин Воронежский ордена Ленина государственный университетим. Ленинского комсомола и Научно-исследовательский(71 Заявители 1Изобретение относится к технике магнитной записи, а именно к способам записи цифровых данных.Известен способ записи цифровых данных путем избыточного кодирования и декодирования с преобразованием раз-з рядности записываемых слов 1 1 1.Недостаток способа заключается в сложности, обусловленной преобразо. ванием разрядности слов.Наиболее близким к изобретению по 1 о технической сущности и достигаемому результату является способ, при котором кодируют четырехразрядную комбинацию одним импульсом тока, записывают импульс на носитель, а затем произво дят контроль записанных сигналов2 3.Однако способ обладает низкой достоверностью обнаружения сбоев, так как позволяет обнаруживать лишь частьЭо сбоев по пропаданию воспроизводимых сигналов,,Цель изобретения - повышение достоверности обнаружения сбоев. 2Поставленная цель достигается тем,что перед записью суммируют по модулюдва з .ачения разрядов четырехраэрядной комбинации и в соответствии с одним иэ двух значений выбирают полярность дипульса, длительность первогои второго импульсов формируют в соот"ветствии с значениями двух первых идвух последних разрядов записываемойчетырехразрядной комбинации, а приконтроле записи после каждых четырехкомбинаций подсчитывают. поразряднуюконтрольную сумму по модулю два иполученную контрольную четырехразрядную комбинацию записывают дополнительным дипульсом,На чертеже приведены временныедиаграммы.В подлежащей записи последовательности символов (строка на чертеже Ь )двоичного кода подсчитывают контрольные суммы по модулю два каждых четырехразрядов комбинации (результаты подсчета - строка 5 ) и формируют первыйимпульс дипульса положительной полярности, если контрольная сумма равна нулю, и отрицательной, если сумма равна единице (строка в), Если значения первых двух (последних двух) разря- З дов четырехразрядной комбинации равны 00, то длительность первого (второго) импульса ( ь ) дипульса Формируют минимальной ( м,н), Для комбинации 10 длительность импульса формируют по выражениюМин+для комбинации 01Гмин г мин + ----для комбинации 11"винСФормированный указанным образом дипульс (строка ь) записывают на носитель. После каждых четырех комбинаций подсчитывают поразрядную контроль ную сумму по модулю два и записывают ее дополнительным дипупьсом (последний столбец на чертеже), длительность импульсов и полярность ко-,орого Формируют аналогично описан з у,В воспроизведенном сигнале (строка ь) выявляют;сбои по несоответствию поразрядных сумм четырех омбннаций и контрольных сумм.Предлагаемый спосс б позволяет дополни (ельно обнаружить часть сбоев,.-,акже обеспечивает исправление искаженной сбоями комбинации путем инверсии в ней тех разрядов, по которым обнаруживается несоответствие контрольных сумм,Формула изобретениСпособ записи цифровой информации, при котором кодируют четырехразрядную комбинацию одним дипульсом тока, записывают дипульс на носитель, а затем производят контроль записанных игналов, о т л и ч а юи й тем, что, с целью повышения достоверности обнаружения слоев, перед записью суммируют по модулю два значения разрядов четырехразрядной комбинации и в соответствии с одним из двух значений выбирают полярность дипульса, длительность первого и второго импуль. сов Формируют в соответствии с значениями двух первых и двух последних разрядов записываемой четыргхразрядной комбинации, а при контроле записи после каждых четырех комбинаций подсчитывают поразрядную контрольную сумму по модулю два, и полученную контрольную четырехразрядную комбинацию загисывают д,полны ельным дипуль сом.Источники информаНи,принятые БО внимание при ЭкспертизеВНИ ППП Филиал ент я Ь 4 972569 аз 8525/44 , Тираж 622 Подписно жгород, ул. Проектная, 4
СмотретьЗаявка
3272210, 12.01.1981
ВОРОНЕЖСКИЙ ОРДЕНА ЛЕНИНА ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. ЛЕНИНСКОГО КОМСОМОЛА, НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПОЛУПРОВОДНИКОВОГО МАШИНОСТРОЕНИЯ
АРЖЕУХОВ ЛЕВ БОРИСОВИЧ, БОНДАРЕНКО АЛЕКСАНДР ВЛАДИМИРОВИЧ, ДЫЛЕВА НАТАЛЬЯ АЛЕКСАНДРОВНА, ПЛАКСИН ЕВГЕНИЙ ПАВЛОВИЧ
МПК / Метки
МПК: G11B 5/09
Метки: записи, информации, цифровой
Опубликовано: 07.11.1982
Код ссылки
<a href="https://patents.su/3-972569-sposob-zapisi-cifrovojj-informacii.html" target="_blank" rel="follow" title="База патентов СССР">Способ записи цифровой информации</a>
