Способ формирования измерительного объема пульпообразных материалов в измерителях плотности

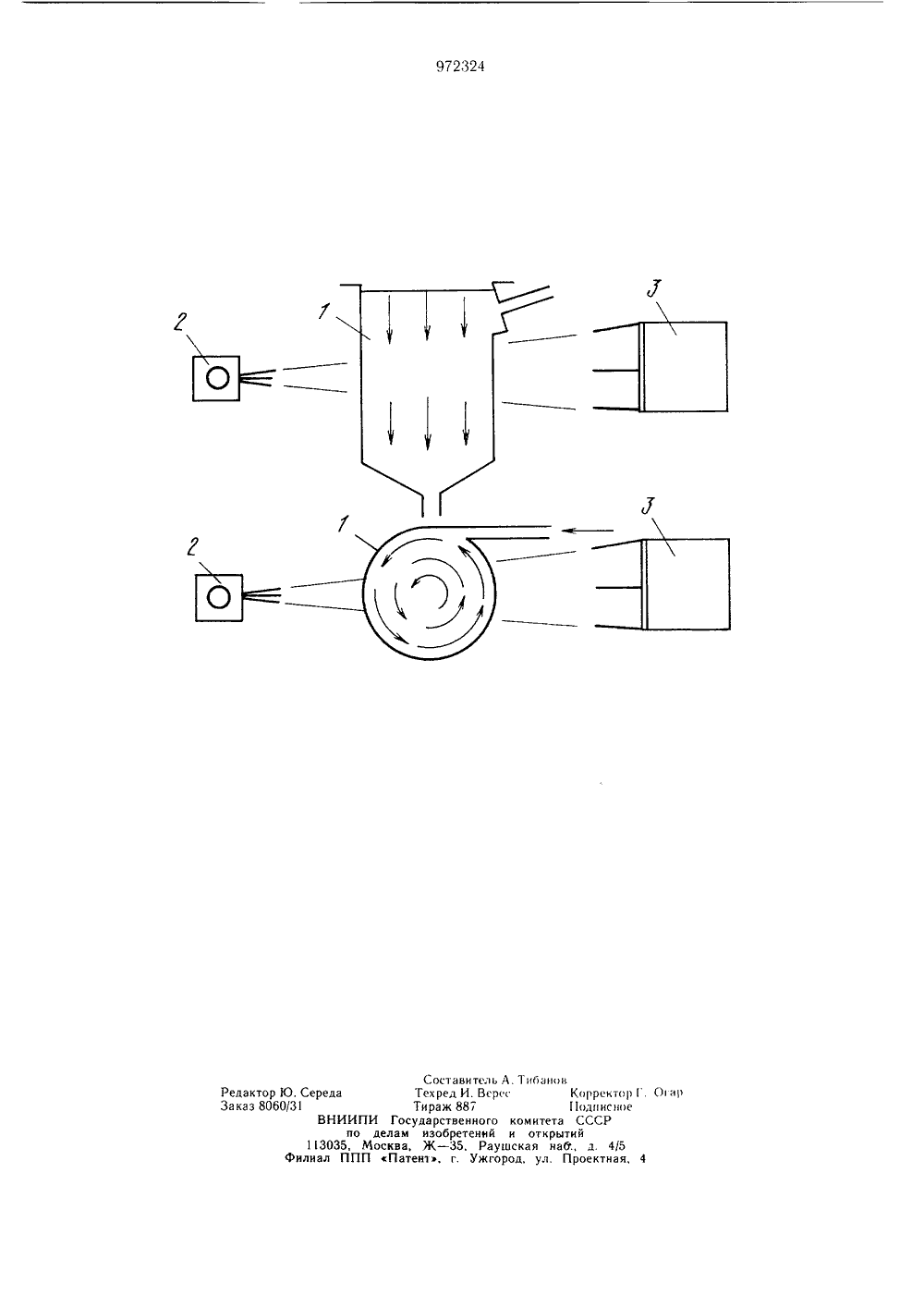

ОП ИСАНИЕизовеитинияК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик и 1972324(53) УДК 621.039.8 (088.8) Опубликовано 07.11.82. Бюллетень41Дата опубликования описания 17.1.82 по делам иэобрвтений и открытий(54) СПОСОБ ФОРМИРОВАНИЯ ИЗМЕРИТЕЛЬНОГО ОБЪЕМА ПУЛЬПООБРАЗНЬХ МАТЕРИАЛОВ В ИЗМЕРИТЕЛЯХ ПЛОТНОСТИ Изобретение относится к измерению плотности пульпообразных материалов и растворов с помощью ионизирующих излучений.Известны способы измерения плотности пульпообразных материалов и растворов методом ослабления ионизирующего гамма или бета-излучения за счет его поглощения или рассеяния измеряемым материалом 1.Одним из факторов, существенно снижающих точность определения плотности указанными методами, является наличие слоев с различной поверхностной плотностью в сечении пучка ионизирующего излучения, обусловленное способом подачи пульпы. Для устранения влияния неоднородности к поверхностной плотности применяются различные способы формирования измерительного объема. Наиболее близким к предлагаемому является способ формирования измерительного объема пульпообразных материалов в измерителях плотности, включающий закручивание пульпообразных материалов с одновременным их перемещением в направлении, перпендикулярном пучку излучения 2. Основным недостатком известного способа является то, что путь и время пребывания пульпы в зоне измерения, определяется шагом винта, устройства, реализующего способ, который не может быть малым, так как это увеличивает накопление крупных частиц материала в зоне измерения, что увеличивает погрешность определения плотности. Кроме того, влияние неоднородности поверхностной плотности уст. раняется не полностью, и на результаты измерения оказывает также влияние аэри: рованность пульпообразного материалачто снижает точность измерения.Цель изобретения - повышение однородности пульпообразных материалов, а также снижение аэрированности.Указанная цель достигается тем, что в способе формирования измерительного объема пульпообразных материалов в измерителях плотности, включающем закручивание пульпообразных материалов с одновременным их перемещением в направлении, перпендикулярном пучку излучения, закручивают пульпообразный материал в вертикальной цилиндрической камере путем подачи материала по касательной к внут 972324.13 ,; 3) г,+ е 3 рве.шцд схеча устройст. ш, и .; 3 ц р(ллдг;ечый способ.Л 51 фоР)33)01113 ИЯ 3 З)1 Е )И Г ЬЦО 0 ОГ)1- еч исЕольде( ццл и Ерцкскдя камс рд 1, ВЕРТИ К 1,1330СЧ ЦОВЛЕ 3313353 )3 Ж;) ИСТОЧ- ником 2 иоцизцрукн 1 его изл) ч иия и детектОРОм 3 и 1 11 еЕЕИЯ. НРЕжц 51 1 сть кмеРВЕ им(.т Вьхо,Ец)и 3 тчер Ве 1)х 3 я 51 3 ть 03 К Р Ь ТЕ 53 .Ски 30 б и )И 1 ествлякг сле;Еюцич Оор- ЗОЧ.11 у ьооор;зцый чтеридл цосг(идет в кдэ. срез цтхер по кдсдтельцои к Вц) тр це 1 3 Онер 330 пи к;3)3 рь 1 В ч(стс 1 е(.коль Н 13 к 13(рх 1(ч )ровня 31 чл 33300 б 1)е)зн 010 чР 31)идл 3, 330 е)ыц(. цчк иоизиРч 103 цего излч 30133351. Ось штуцера наклонена нд углоч 5 1 О к плоскости 3 оверхностц чдтерилд в камере.Без учет реологических харе)ктеристцк 3),В 31 1 Н.О ОборОтов потокЕ цльны В зоц( Оолучеия цри конструктивных разче. рдх камеры (например длина внутренней окружости камеры 25,1 см, площадь поперечного разчера камеры 50 см , произведе- ЦИЕ ЦЗИ)ЩДДИ ПОПЕРЕЧЦО СЕЧЕНИН) ВЫХО;НОГО цтуш р ц скорсть потока на выхО,Ее 120 сх с, корси поток пульпы на входе 77,9 с)3 с) сось Яери угле наклона штуцер 5 2,4 ооороте, а при угле 10 1,3 0001 оте. С учетом реологических характерстик число обор 010 В ичеет более низкое значение. 11 рц зце)цени 3 чс. ниротов менее едициц ухуд 3;д(я р;вцочерцость распределения цокрхцтной 3 л щсти и высоте, что приводит к .Еоцолнигельньм по грешцостяч измерения плотности материа. лов при изменении скорости поток, реологических характеристиках пульпы и т. д. При малых углах происходит накопление твердой фазы пульпы В цзч ряемоч объеме, что нарушает рдвцомерност 1 распределения поверхностной плотности пульпы и приводит к увеличению погрешности измерения плотности. Всле;гствие угловой расходимости потока пульпы после входного штуцера, для углов наклона менее 5 также происходит накопление твердой фазы пуль- ЦЫ.При более высоких, чем 10; углах наклона подачи материала происходит аэрирование потока пульпообразных материалов, что также снижает точность измерения.Таким образом, наиболее оптимальнычи являются углы наклона подачи материала в интервале 5 - 10. В цре,1 лд3 чом способе пульпа закручивается и движется в направлении выходного штуцер. Такое перемещение увеличиВает путь и время пребывания пульпообразного материала в пучке ионизирующего излуения, что улучшает цредставительность Объем цульш 3, находящейся в пучке и урдвцивдег поверхностные плотности для любого пучка излучения, проходящего по .юбой оси, перпендикулярной оси камеры.10 Кроме того повышается однородность пульцообразных чдтеридлов и обес печи идется ледэрдция пульпы за счет уменьшения в 13 раз цри конструктивных параметрах приведенного примера устройства, реализующеп способ, вертикальной составляющей скорости движения пульцообразного чатериала. 11 рц этом в камере не происходит н;коплеция чсти мдтериала.Технико-экоцомический эффект способазаключется в повышении точности измерения содержания элементов в твердой части пулыообрдзных материалов причерно на 15 о за счет 0)еспечения равенства средних 3 оверхностных 3 лотностей 3 ульпы, улучшения представительности объема пульпы, 25 О,Нороднсти и) льны, а также снижениядэрирова ц ности.Форму,га изобретенияЗОСпособ формирования измерительногообъема цульпообразных материалов в измерителях плотности, включающий закрх не цульпообразных материалов с од,15 "ч "ныч их перемещением в направлеЗ 5 н О, ( рцендикулярном пучку излучения,От.гичавиийся тем, что, с целью повышения однородности пульпообразных материалов, а также снижения аэрированности, закручивают пульпообразный материал в вертикальной цилиндрической камере путем 4 В подачи материала по касательной к внут.ренней поверхности камеры под углом 0 - О к поверхности материала в камере в месте ниже верхнего уровня материала и выше пучка излучения.45Источники информации,принятые во внимание при экспертизе. Гард Г. Радиоизотопное измерениеплотности жидкостей и бинарных систем. М.,Атомиздат, 1975, с, 40 - 65.53 2. Бетин Ю. П. и др. К вопросу определения объемной концентрации тяжелых элементов в пульпах гамма-абсорбционнымметодом. - Заводская лаборатория, 1976,1, с 15 - 20 прототип).
