Устройство для измерения функции распределения плотности вероятностей паразитной амплитудной модуляции

Номер патента: 970457

Авторы: Бабаев, Зайцев, Петрулис, Фомин

ZIP архив

Текст

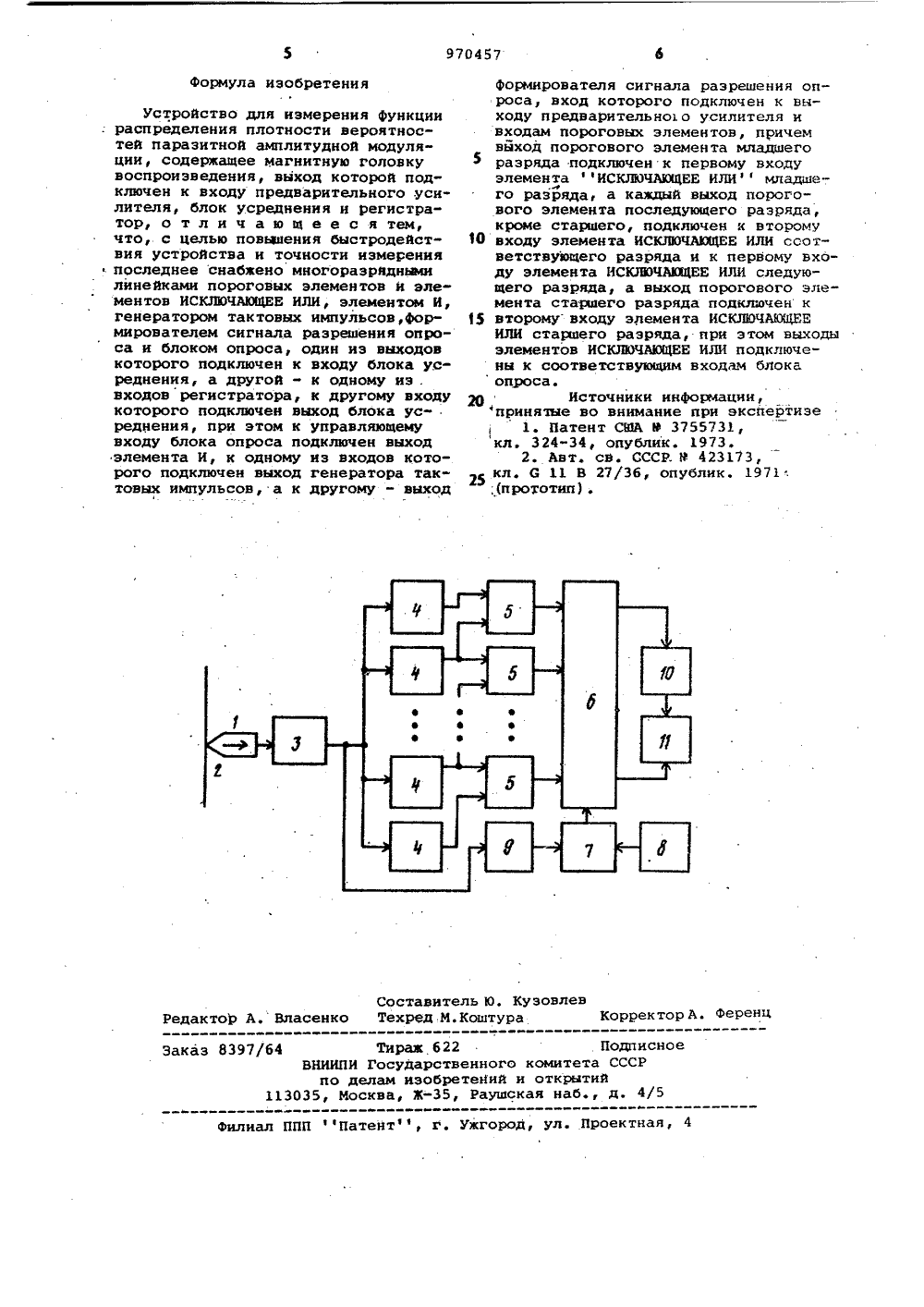

(22) Заявлено 10.04.81 (21) 3273026/18-10 И) М. Кл.з с присоединением заявки Мо С 11 В 27/36 Государствеииый комитет СССР по делам изобретений и открытий(088,8) Опубликовано 30.1082. Бюллетень йо 40 Дата опубликования описания 30.10.82 еЬЯСОЮЗИАЙЭБ 1 ТН".11.1(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ФУНКЦИИ РАСПРЕДЕЛЕНИЯ ПЛОТНОСТИ ВЕРОЯТНОСТЕЙ ПАРАЗИТКОЙ АМПЛИТУДНОЙ МОДУЛЯЦИИ Изобретение относится к технике магнитной записи, а именно к устройствам Контроля записи.Известно устройство для исследования характеристик.параэитной амплитудной модуляции, соержащее воспроизводящую головку, формирователь сигналов огибающей паразитной амплитуд" ной модуляции и блок графическойрегистрации (1) .Недостатком указанного устройства является сложность его обслуживания и невозможность оперативной оценки Функции распределения плотности вероятностей параэитной амплитудной модуляции при исследовании достаточно длительных реализаций огибающей па" разитной амплитудной модуляции, т.е. невозможность определения малых вероятностей.Наиболее близким к изобретению является устройство для измерения функции распределения плотности вероятностей паразитной.амплитудной модуляции, содержащее магнитную головку воспроизведения, предварительный усилитель, блок усреднения и регистратор 2.Второе устройство благодаря наличию генератора пилообразного напряжения, используемого в качестве развертки блока регистрации, обладаетнизкой точностью, обусловленной неопределенностью условий эргодичностисигнала огибающей паразитной ампли-тудной модуляции, исходя из которыхвыбирается период генератора пило. образного напряжения, а также малымбыстродействием, обусловленным на".личием формирователя сигнала огибающей паразитной амплитудной модуля.ции, содержащего фильтр с большойпостоянной времени.Цель изобретения - повышение быстродействия устройства и точностиизмеренияС этой целью устройство, содержащее магнитную головку воспроизведения, выход которой подключен к вхо О ду предварительного усилителя, блокусреднения и регистратор, снабжено,многоразрядными линейками пороговыхэлементов и элементов ИСКЛЮЧАЮЩЕЕИЛИ, элементом И, генератором такто вых импульсов, формирователем сигнала разрешения опроса и блоком опроса, один из выходов которого подключен к входу блока усреднения, адругой - к одному из входов регист ратора, к другому входу которогоподключен выход бг.ока усреднения, при этом к управляющему входу блока опроса подключен выход элемента И, к одному из входов которого подключен выход генератора тактовых импуль. сов, а к другому - выход формирова теля сигнала разрешения опроса, вход которого подключен к выходу предварительного усилителя и входам пороговых элементов, причем выход порогового элемента младшего разряда 1 О подключен к первому входу элемента ИСКЧАЮЩЕ ИЛИ младшего разряда, а каждый выход порогового элемента последующего разряда, кроме старшего, подключен ко второму входу элемента 15 ИСКЛЮЧАЮЩЕЕ ИЛИ соответствующего разряда и к первому входу элемента ИСКЛЮЧАЮщЕЕ ИЛИ следующего разряда, а выход порогового элемента старшего разряда подключен ко второму входу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ старшего разряда, при этом выходы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ подключены к соответствующим входам блока опроса.25На чертеже изображена функциональ-, ная схема устройства.Устройство содержит магнитную го" ловку 1 воспроизведения, взаимодействующую с магнитной лентой 2 и подклю-"ЗО ченную к входу предварительного усилителя 3, выход которого подключен к входам пороговых элементов 4, составляющих многоразрядную линейку. Количество пороговых элементов 4 определяется требуемым разрешением при измерении, а пороги их срабаты" вания выбираются из условий требуемой дискретности оценки уровня паразитной амплитудной модуляции во всем диапазоне его возможных значений 40 таким образом, чтобы обеспечивалось последовательное срабатывание пороговых элементов 4 в прямом и обратном направлении в зависимости от направления изменения текущего уров ня воспроизводимого сигнала. Выход порогового элемента 4 младшего разряда подключен к первому входу элемента 5 ИСКЛЮЧАЮЩЕЕ ИЛИ младшего разряда, а каждый выход порогового элемента 4 последующего разряда, кроме старшего, подключен ко второму входу элемента 5 ИСКЛЮЧАЮЩЕЕ ИЛИ соответствующего разряда и к гервому входу элемента 5 ИСКЛЮЧАЮЩЕЕ ИЛИ следующего разряда, а выход порогового элемента 4 старшего разряда подключен ко второму входу элемента 5 ИСКЛЮЧАЮЩЕЕ ИЛИ старшего разряда. Выходы элементов 5 ИСКЛЮЧАЮЩЕЕ ИЛИ подключены к соответству О ющим входам блока б опроса, к управляющему входу которого подключен выход элемента 7 И, к одному из входов которого подключен генератор 8 тактовых импульсов, а к другому - 65 выход формирователя 9 сигнала разрешения опроса, вход которого подключен к выходу предварительного усилителя 3. Один из выходов блока 6 опроса подключен ко входу блока 10 усреднения, а другой - к одному из входов регистратора 11. К другому входу регистратора 11 подключен выход блока 10 усреднения.Устройство работает следующим образом.Сигнал от магнитной головки 1 воспроизведения после усиления в предварительном усилителе 3 поступает одновременно на все входы пороговых элементов 4. При срабатывании одного из них . на его выходе появится сигнал, соответствующий логической 1. Если текущий уровень сигнала находится между двумя соседними пороговыми уровнями элементов 4, то сигнал от последнего в виде .ло" гической 1 будет присутствовать только на каком-то одном входе соответствующего элемента 5 ИСКЛЮЧАЮЩЕЕ ИЛИ, что вызовет появление сигнала, соответствующего логической ф 1 ф на выходе этого элемента. Отсутствие или наличие сигнала одновременно на обоих входах любого элемента 5 ИСКЛЮЧАЮЩЕЕ ИЛИ вызывает появление на его выходе сигнала, соответствующегб логиЧескому ф 0. При достижении текущим уровнем сигнала на выходе усилителя 3 наибольшего значения, формирователь 9 выдает на один из входов элемента .7 И сигнал разрешения опроса. На другой вход элемента 7 И от генератора 8 тактовых импульсов поступает выходной сигнал, который, при наличии на другом входе элемента 7 И сигнала разрешения опроса, поступает на управляющий вход блока б опроса, в результате чего последний производит последовательный опрос элементов 5 ИСКЛЮЧАЮЩЕЕ ИЛИ. Период управляющего сигнала от генератора 8 тактовых импульсов значительно меньше периода исследуемого сигнала. От блока 6 опроса выходной сигнал поступает через блок 10 усреднения на один из входов регистратора 11. В блоке 10 производится усреднение исследуемого сигнала эа время опроса каждого элемента 5 ИСКЛЮЧАЮЩЕЕ ИЛИ, соответствующее плотности распределения вероятностей сигнала параэитной амплитудной модуляции. Сигнал, поступающий на вход регистратора 11 с другого выхода блока б опроса, используется для синхронизации развертки регистратора.Использование изобретения позволит обеспечить высокие точность и быстродействие процесса измерения функции распределения плотности вероятностей паразитной амплитудной модуляции.970457 формула изобретения Составитель Ю. Ку Техред М.Коштура вле дактор А. Власен нц ректор раж 622дарственногоизобретений иЖ, Раушск ПодписноеСССРйд. 4/5 97/64 Зак е ВНИИПИ Ропо делам13035, Москв к а Филиал ППП ффПатент 1, г. Ужгород, ул, Проектная,Устройство для измерения функции : распределения плотности вероятностей паразитной амплитудной модуля" ции, содержащее магнитную головку воспроизведения, выход которой подключен к входу предварительного усилителя, блок усреднения и регистратор, о т л и ч а ю щ е е с ятем, что, с целью повышения быстродействия устройства и точности измерения последнее снабжено многоразрядными линейками пороговых элементов и элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, элементом И, генератором тактовых импульсов,формирователем сигнала разрешения опроса и блоком опроса, один из выходов которого подключен к входу блока усреднения, а другой - к одному из . входов регистратора, к другому входу которого подключен выход блока усреднения, при этом к управляющему входу блока опроса подключен выход элемента И, к одному из входов которого подключен выход генератора тактовых импульсов, а к другому " выход Формирователя сигнала разрешения опроса, вход которого подключен к выходу предварительно 1 о усилителя ивходам пороговых элементов, причемвйход порогового элемента младшегоразряда подключен к первому входуэлементаИСКЛЮЧАЮЩЕЕ ИЛИ младшего разряда а каждый выход порогового элемента последующего разряда,кроме старшего, подключен к второму1 О входу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ ссстветствующего разряда и к первому входу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ следующего разряда, а выход порогового элемента стараего разряда подюпочен к15 второму входу элемента ИСКЛЮЧМКЦЕЕИЛИ старшего разряда, при этом выходыэлементов ИСКЛЮЧАЮЩЕЕ ИЛИ подключены к соответствующим входам блокаопроса,20 4Источники инФормация,"принятые во внимание при экспертизе1. Патент СЮА 9 3755731,кл. 324-34, опублик. 1973.2. Авт, св. СССР. М 423173,2 кл. С 11 В 27/36, опублик. 1971"

Смотреть

Заявка

3273026, 10.04.1981

ПРЕДПРИЯТИЕ ПЯ А-3593

ФОМИН ВАЛЕРИЙ КОНСТАНТИНОВИЧ, БАБАЕВ ВЛАДИМИР ГЕОРГИЕВИЧ, ЗАЙЦЕВ ЮРИЙ МИХАЙЛОВИЧ, ПЕТРУЛИС ГРАЖВИДАС АНТАНОВИЧ

МПК / Метки

МПК: G11B 27/36

Метки: амплитудной, вероятностей, модуляции, паразитной, плотности, распределения, функции

Опубликовано: 30.10.1982
