Устройство для испытания витковой изоляции машин и аппаратов (например, трансформаторов)

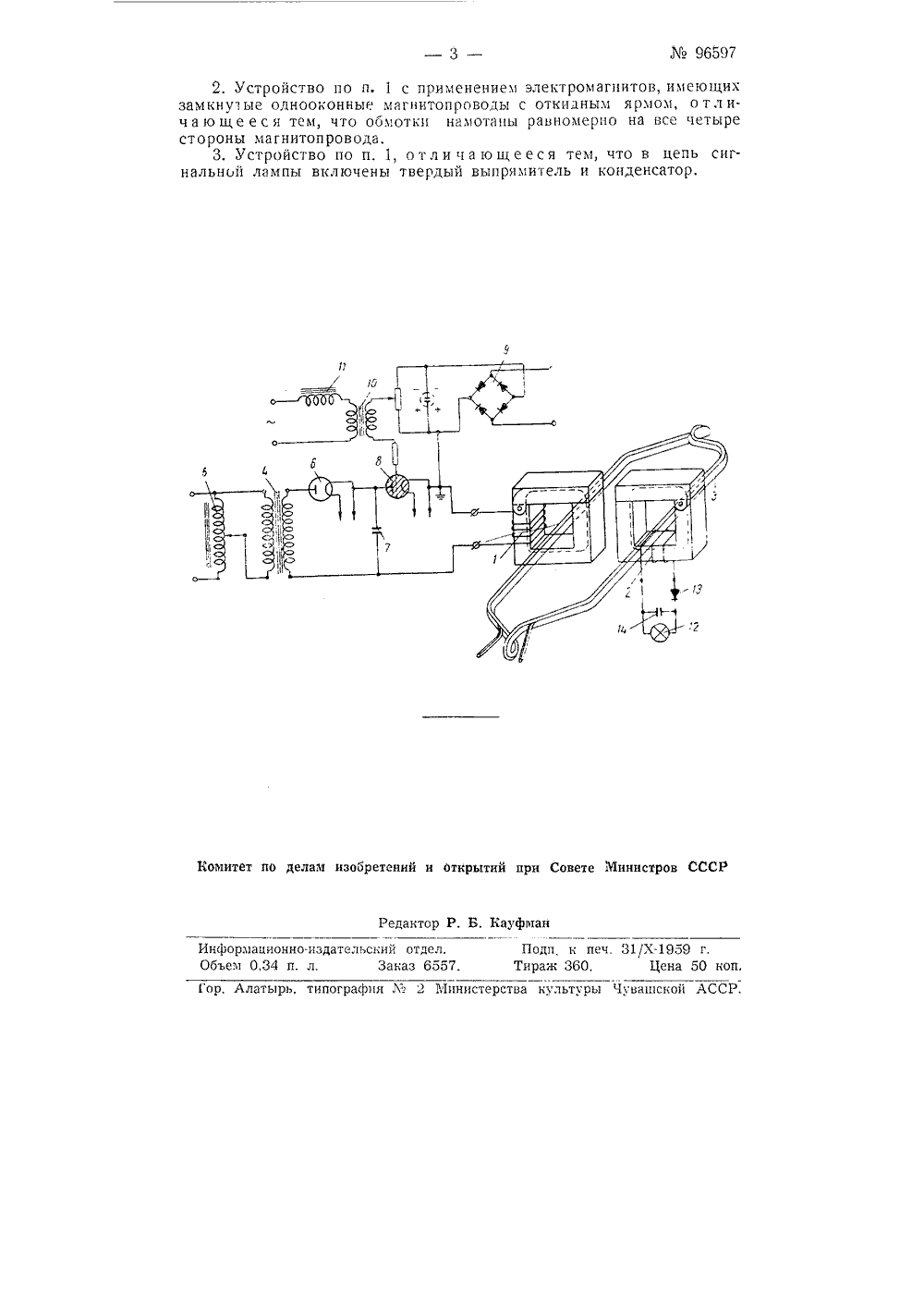

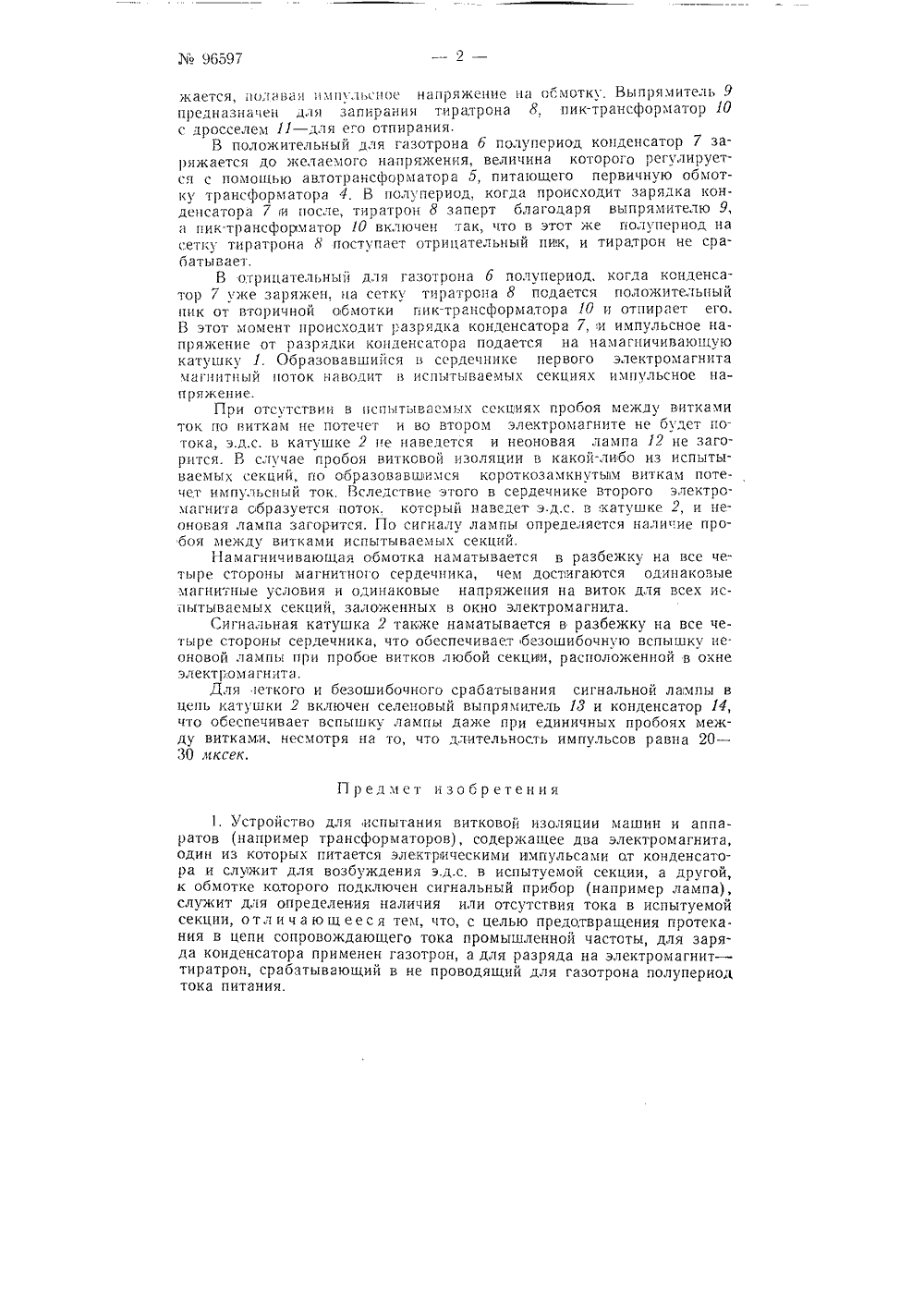

.% 96597 Класс 21 д, 2 21 е, 37 сСССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУМ. В, Смирнов и А. И, Абрамов УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ВИТКОВОЙИЗОЛЯЦИИ МАШИН И АППАРАТОВЗаявлено 24 октября 1952 г. в Министерствозлектропромь 1 шлснности СССР а Л. 5539/-1-16-102Предметом изобретения является устройство для испытания витковой изоляции машин и аппаратов (например трансформаторов), содержащее два электромагнита, один из которых питается электрическими импульсами от конденсатора и служит для возбуждения э.д.с. в испытуемой секции, а другой, к обмотке которого подключен сигнальный прибор (например лампа), служит для определения наличия или отсутствия тока в испытуемой секции.В описываемом устройстве, в отличие от известных устройств .того же назначенияпредотвращается возможность протекания в цепи сопровождающего тока промышленной частоты. Это достигается благодаря тому, что для заряда конденсатора применен газотрон, а для разряда на электромагнит тиратрон, срабатывающий в не проводящий для газотрона полупериод тока питания.В устройстве применяются электромагниты, имеющие замкнутые однооконные магнитопроводы с откидным ярмом, причем обмотки намотаны равномерно на все четыре стороны магнитопровода.Благодаря включению в цепь сигнальной лампы твердого выпрямителя и конденсагора обеспечивается вспышка лампы даже при единичных пробоях витковой изоляции,На чертеже представлена принципиальная схем устройства. Оно выполнено из импульсного генератора и двух электромагнитов: первый электромагнит с главной намагничивающей катушкой 1, второй - с сигнальной катушкой 2. В окна этих электромагнитов закладываются испытываемые секции 3.Импульсный генератор состоит из высоковольтного трансформатора 4, питаемого от сети переменного тока через автотрансформатор 5, газотрона б, через который выпрямляется переменный ток и заряжается конденсатор 7, тиратрона 8, через который конденсатор 7 разря М 96597жается, оливасое напряжейс на осотку, Вьпрмите;ь 9 редназнаед,запраитиратрона 8, пик-трансформатор 10 с дросселем 11 - для его отпирания.В положительный для газотрона 6 полупериод конденсатор 7 заряжается до желаемого напряжения, величина которого регулируется с помощью автотрансформатора 5, питающего первичную обмотку трансформатора 4. В полупериод, когда происходит зарядка конденсатора 7 и после, тиратрон 8 заперт благодаря выпрямителю 9, а пик-трансформатор 10 включен так, что в этот же голупериод на сетку тиратрона 8 поступает отрицательный пик, и тиратрон не срабатывает,В отрицательный для газотрона 6 полупериод, когда конденсатор 7 уже заряжен, на сетку тиратрона 8 подается положительный пик от вторичной обмотки пик-трансформатора О и отпирает его. В этот момент происходит разрядка конденсатора 7, и импульсное напряжение от разрядки конденсатора подается на намагничивающую катушку 1. Образовавшийся в сердечнике первого электромагнита агтый поток навод;т в испытываемых секциях импульсное напряжение.При отсутствии в испытываемых секциях пробоя между витками ток по виткам не потечет и во втором электромагните не будет потока, э.д.с. в катушке 2 не наведется и неоновая лампа 12 не заго. рится, В случае пробоя витковой изоляции в какой-либо из испытываемых секций. по образовавшимися короткозахкнутьпм виткам потечет импульсный ток, Вследствие этого в сердечнике второго электромагнита сообразуется поток. котсрьй наведет э.д.с. в,катушке 2, и неоновая лампа загорится, По сигналу лампы определяется наличие пробоя между витками испытываемых секций.Намагничивающая обмотка наматывается в разбежку на все четыре стороны магнитного сердечника, чем достчгаются одинаковые магнитные условия и одинаковые напряжения на виток для всех испытываемых секций, заложенных в окно электромагнита.Сигнальная катушка 2 также наматывается в разбежку на все четыре стороны сердечника, что обеспечивает безошибочнуо вспышку не. оновой лампы при пробое витков любой секции, расположенной в окне электр омагн;та.Для еткого и безошибочнсго срабатывания сигнальной лампы в цепь катушки 2 включен селеновый выпрямитель 13 и конденсатор 14, что обеспечивает вспышку лампы даже при единичных пробоях между витками, несмотря на то, что длительность импульсов равна 20 - 30 мксек.Предмет изобретения1. Устройство для испытания витковой изоляции машин и аппаратов (например трансформаторов), содержащее два электромагнита, один из которых питается электрическими лмпульсами от конденсатора и служит для возбуждения э.д.с. в испытуемой секции, а другой, к обмотке которого подключен сигнальный прибор (например лампа), служит для определения наличия или отсутствия тока в испытуемой секции, отл и ч а ю щ ее с я тем, что, с целью предотвращения протекания в цепи сопровождающего тока промышленной частоты, для заряда конденсатора применен газотрон, а для разряда на электромагнит - тиратрон, срабатывающий в не проводящий для газотрона полупериод тока питания.Ло 96597 2. Устройство по и. 1 с применением электромагнитов, имеющих замкну 1 ые однооконные магнитопроводы с откидным ярмом, отличающееся тем, что обмотки намотаны равномерно на все четыре стороны магнитопровода.3. Устройство по п. 1, отличающееся тем, что в цепь сигнальны 4 лампы включены твердый выпрямитель и конденсатор. сМ омитет по делам изобретений и открытий при Совете Министров СС актор Р. Б. Кауфман нформационно-издательский отдел. Подп к печ.бъем 0,34 п. л. Заказ 6557. Тираж 360,Хг Цена 50 ор. Алатырь, типография ЛЪ 2 Министерства культуры Чувашской АС
