Способ управления процессом варки целлюлозы

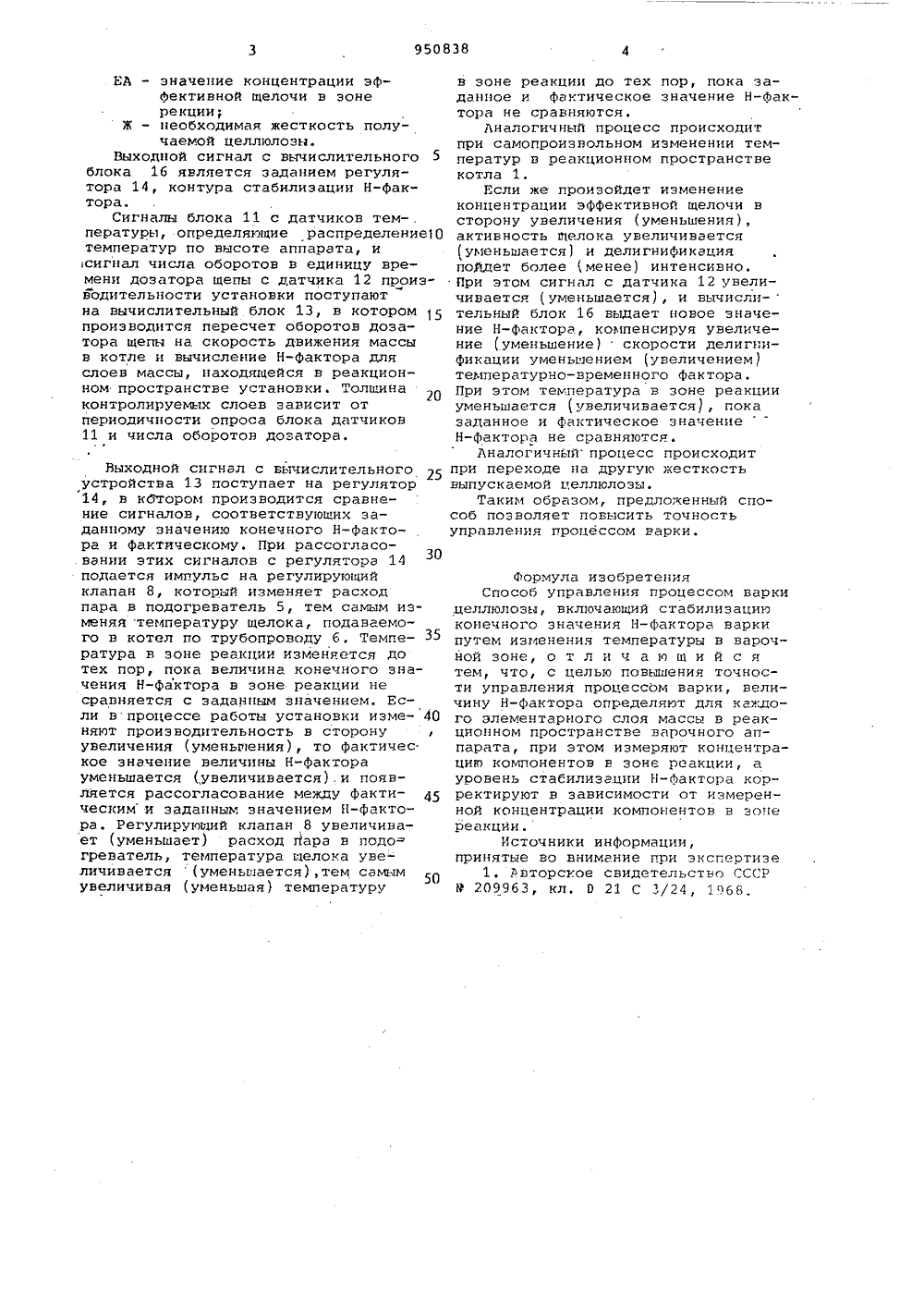

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскнкСоциалистическихРеспублик(51 М,КЛ з Р 21 С 3/00 Государственный комитет СССР по делам изобретений и открытий(088,8) Дата опубликования описания 150882 72) Авторыизобретени Ю.Ипполитов, Л.А.Иванц Иркутский. филиал Государственного проект"Проектавтоматика" и Братский лесопро комплекс Р 182 Р) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ ВАРКИ ЦЕЛЛЮЛОЗЫи,17,м еличин оконча Изобретение относится к целлюлоз. но-бумажному производству и может быть использовано для управления процессом варки целлюлозы.Известенспособ управления процессом варки целлюлозы, включающий стабилизацию конечного значения НФактора варки путем изменения температуры в варочной зоне 11 .Недостатком данного изобретения является невысокая =очность управления процессом варки.Целью изобретения является повышение точности управления.Указанная цель достигается тем, что в способе управления процессом варки целлюлозы, включающем стабили. эации конечного значения Н-фактора, варки путем изменения температуры в варочной зоне; величину Н-Фактора . определяют для каждого элементарного слоя массы в реакционном пространстве варочного аппарата, при этом измеряют концентрацию компонентов в зоне реакции, а уровень стабилизации Н фактора корректируют в зависимости от измеренной концентрации компонентов в зоне реакции.На чертеже представлена схема уст.ройства., реализующего способ. Устройство содержит нарочный котел 1, блок 2 загрузки сырья, блок3 для выхода сваренной целлюлозы,датчик 4 уровня массы в котле, теплообменник 5, трубопровод 6 и 7",клапан 8, Фильтр 9, трубопровод 10,блок 11 датчиков температуры, датчик12 производительности установки,вычислительный блок 13, регулятор14 стабилизации Н-фактора, датчик15 концентрации эффективной щелочвычислительный блок 16, задатчикСпособ осуществляется следующиобразом.жесткость сваренной целлюлозы иконцентрацию эффективной щелочипринимают эа параметры, задающиенеобходимую величину Н-фактора. Заданная жесткость целлюлозы устанавливается задатчиком 17 вычислительного блока 16, скда же поступает сигнал от датчика 15 концентрации эффективной щелочи. По двум этим параметрам в вычислительном блоке 16производится вычисление величиныН-Фактора. Вычисление производитсяс использованием зависимости Н=1ЕА - значение концентрации эффективной щелочи в зонерекции;Ж - необходимая жесткость получаемой целлюлозы.Выходной сигнал с вычислительного 5 блока 16 является заданием регулятора 14, контура стабилизации Н-фактора.Сигналы блока 11 с датчиков тем-. пературы, определяющие распределение 10 температур по высоте аппарата, и сигнал числа оборотов в единицу времени дозатора щепы с датчика 12 произ" водительности установки поступают на вычислительный блок 13, в котором производится пересчет оборотов доза- тора щепы на скорость движения массы в котле и вычисление Н-фактора для слоев массы, находящейся в реакционном пространстве установки, Толщина контролируемых слоев зависит от периодичности опроса блока датчиков 11 и числа оборотов дозатора. Выходной сигнал с вычислительного устройства 13 поступает на регулятор 14, в кбтором производится сравнение сигналов, соответствующих заданному значению конечного Н-фактора и фактическому. При рассогласовании этих сигналов с регулятора 14 подается импульс на регулирующий клапан 8, который изменяет расход пара в подогреватель 5, тем самым изменяя температуру щелока, подаваемого в котел по трубопроводу 6, Темпе ратура в зоне реакции изменяется до тех пор, пока величина конечного значения Н-фактора в зоне реакции не сравняется с заданным значением. Если в процессе работы установки изме няют производительность в сторону увеличения (уменьшения), то фактичес кое значение величины Н-фактора уменьшается (,увеличивается).и появляется рассогласование между факти ческими заданным значением Н-фактора. Регулирующий клапан 8 увеличивает (уменьшает) расход Нара в подо греватель, температура щелока увеличивается (уменьшается),тем самым увеличивая (уменьшая) температуру в зоне реакции до тех пор, пока заданное и фактическое значение Н-фактора не сравняются.Аналогичный процесс происходит при самопроизвольном изменении температур в реакционном пространстве котла 1.Если же произойдет изменение концентрации эффективной щелочи в сторону увеличения (уменьшения), активность щелока увеличивается (уменьшается) и делигнификация пойдет более (менее) интенсивно. При этом сигнал с датчика 12 увеличивается (уменьшается), и вычислительный блок 16 выдает новое значение Н-фактора, компенсируя увеличение (уменьшение) скорости делигнификации уменьшением (увеличением) температурно-временного фактора. При этом температура в зоне реакции уменьшается (увеличивается), пока заданное и фактическое значение Н-фактора не сравняются.Аналогичный процесс происходит при переходе на другую жесткость выпускаемой целлюлозы.Таким образом, предложенный способ позволяет повысить точность управления процессом варки. формула изобретенияСпособ управления процессом варкицеллюлозы, включающий стабилизацииконечного значения Н-фактора варкипутем изменения температуры в варочной зоне, о т л и ч а ю щ и й с ятем, что, с целью повышения точности управления процессбм варки, величину Н-фактора определяют для каждого элементарного слоя массы в реакционном пространстве варочного аппарата, при этом измеряют концентрацию компонентов в зоне реакции, ауровень стабилизации Н-фактора корректируют в зависимости от измеренной концентрации компонентов в зонереакции.Источники информации,принятые во внимание при экспертизе1. авторское свидетельство СССРР 209963, кл, О 21 С 3/24, 1968,950838 Составитель Н.Никольскийедактор Л.Повхан Техред А;Ач Коррек Лзятк Заказ 59 к лиал ППП "Патент", г.Ужгород, Ул.Проектная,4 32 Тираж 398НИИПИ ГосУдарственногопо делам изобретений и13035, Иосква, Т, Рау Подписноеитета СССРкрытийкая наб., д.4/5
