Устройство для получения модулированных электрических импульсов различной формы и частоты, предназначенное для стимуляции мышц
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 94821
Автор: Сидоров
Текст

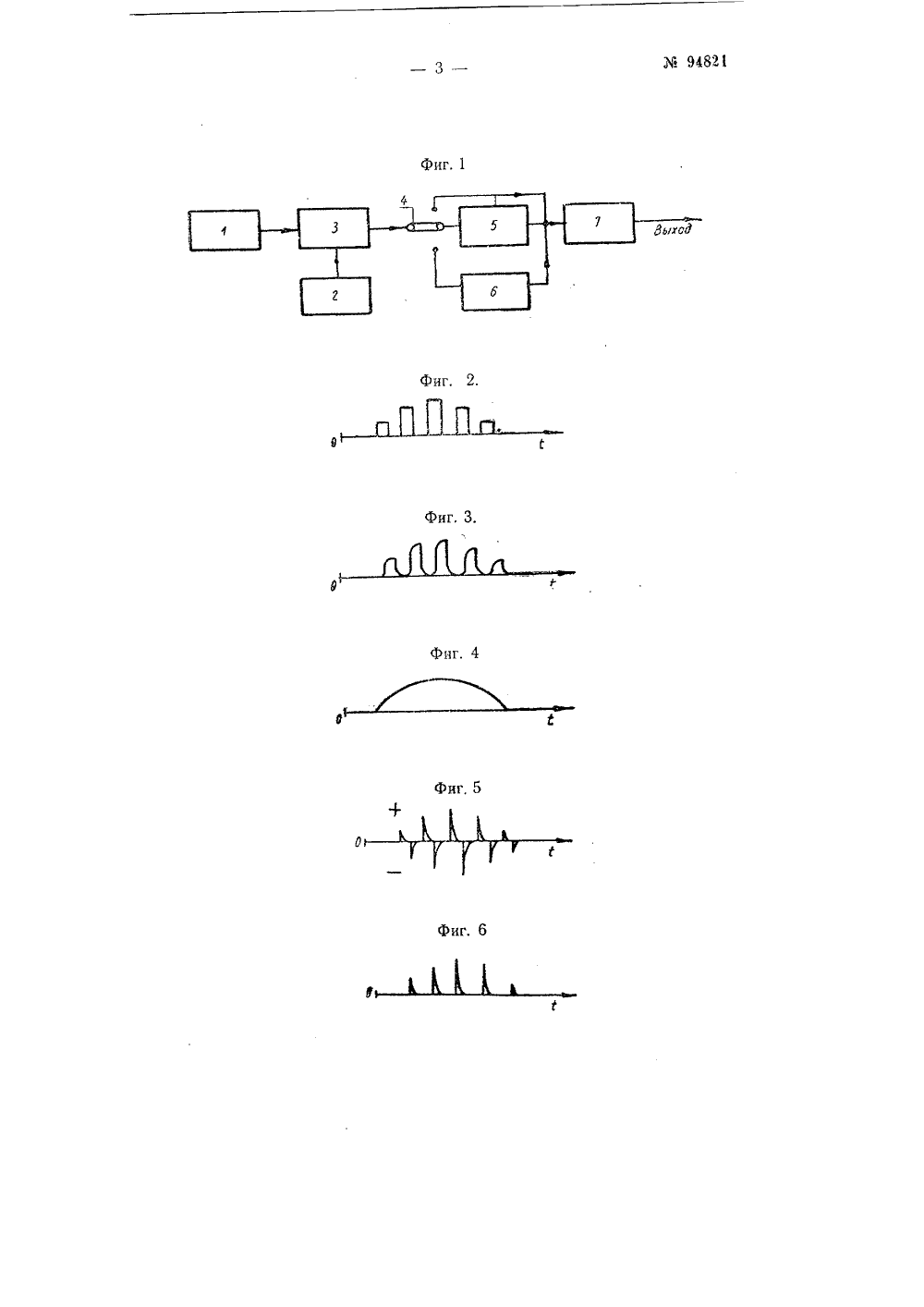

Я. 94821 Класс 21 К, 24 ю 1 ССС.Р ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬ В. М. Сиаоров УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ МОДУЛИРОВАННЫХ ЭЛЕКТРИЧЕСКИХ ИМПУЛЬСОВ РАЗЛИЧНОЙ ФОРМЫ И ЧАСТОТЫ, ПРЕДНАЗНАЧЕННОЕ ДЛЯ СТИМУЛЯЦИИ МЫШЦ Заявлено 10 июня 1950 г. за ЬГ Х/16-79/419668 в Гостехнику СССРОпубликовано в Бюллетене изобретений Л 1 за 1953 г. Предметом изобретения является устройство для получения модулированных электрических импульсов различной Формы и частоты, предназначенное для медицинских целей - для стимуляции мышц.Известны электрические стимуляторы мышц, состоящие либо из нескольких генераторовв импульсов, дающих импульсы различной формы, генератора модулирующего напряжения и модулятора, либо из генератора импульсов одной Формы, генератора модулирующето напряжоия и модулятора.Предложенное устройство отличается от известных тем, что, с целью упрощения модулятора, Формирующая цепь включена на его выходе, В предложенном устройстве для осуществления Формирования импульсов с сохранением неизменной Формы огибающей модулированных импульсов в качестве формирующей цепи применяется дифференцирующая или интегрирующая цепь и усилитель-ограничитель.На Фиг. 1 изображена блок-схема описываемого устройства, состоящего из генератора импульсов (1), генератора дтодул пру ющего напряжения (2), модулятора (3), переключателя (4) Формы импульсов, дифференцирующей цепи (5), интегрирующей цепи (6) и усилителя-ограничителя (7).На Фиг, 2, 3, 4, 5 н 6 показаны Формы напряжения: на выходе дгодулягора (Фиг, 2), интегрируншей цепи (Фиг. 3), дифференцирующей цепи (Фиг. 5), усилителя-ограничителя (Фиг. 4 и 6).Принцип работы устройства заключается в следующем.Генератор идгпульсов (1), выполненный, например, по схеме мультивибратора, дает напряжение приблизительно прямоугольноц Формы с требуемой частотой повторения импульсов. Генератор модулирующего напряжения (2) дает напряжение с частотой модуляции.Напряжение от генераторов (1) иподается на модулятор (3), выполненный, например, на преобразовательной лампе и работающиц в режиме модуляции и ограничения, так что на выходе модулятора получатотся модулированные по требуемому закону прямоугольные идгпульсь(Фиг. 2).После модулятора включены элементы (4), (5), (6) ц (7), с. помощью которых получают импульсы различной Формы. Для получения импульсов виЛа, показанного на фиг. 6, с помощью переьлочателя (4) включают дифференцируопую цепь (5), напряжение после которой имеет Форму, показанную на Фиг. 5, Отриц- тельная часгь этого напряжения не проходит через у; илитель-огранчитель (7), потому что оп работает в режиме клавеС. так что напряжение на выходе усилителя-ограничителя имеет Форму, изображенную на Фид. 6.Для получения импульсов вттда, пока;энного на Фнг. 3, с помотцью переключателя (4) включатот интегрирующую цепь (6), напряжение после которон имеет Форму, показаннуто на Фнг, ,. Усилитель-ограничитель (7) усиливает это напряжение, не изменяя Формы, тат; по напряжение на его выходе будет иметь тот же, вттд, (Фиг. 3). Изменяя постоянные ьремени диФбтеренцттруюн(етт и тппегрпрутощей цепатт, мол;но регулпровать Форму импульсов.Для аойучентттт напряженитт, показанного на Фиг. 4, генератор импулт,сов выключатог,а усилитель-огранпчптель полглючают с помощью переключателя (4) непосредственно к выходу модулятора. Предыет нзобретения1. Устройство для получения модулированных электрических импульсов разлтлчной Формы и частоты, предназначенное д:тя стимуляции мышц, состоящее из генератора импульсов, генератора модулирующего напряжения, модулятора и Формнрутощей цепи, отличающееся тем, что, с целью упрощения модулятора, Формирующая цепь включена, на выходе ттодулятора.2, В устронстве по п. 1 для Формирования импульсов с сохранением неизменной Формы огибающей модулированных нмпульсоь применение в качестве Формирующей цепи диФФеренцирующей либо интегрирующей цепи н усилителя-ограничителя.
СмотретьЗаявка
419668, 10.06.1950
Сидоров В. М
МПК / Метки
МПК: A61N 1/36
Метки: импульсов, модулированных, мышц, предназначенное, различной, стимуляции, формы, частоты, электрических
Опубликовано: 01.01.1953
Код ссылки
<a href="https://patents.su/3-94821-ustrojjstvo-dlya-polucheniya-modulirovannykh-ehlektricheskikh-impulsov-razlichnojj-formy-i-chastoty-prednaznachennoe-dlya-stimulyacii-myshc.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для получения модулированных электрических импульсов различной формы и частоты, предназначенное для стимуляции мышц</a>
