Уплотняющая набивка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 9461
Автор: Эдвин
Текст

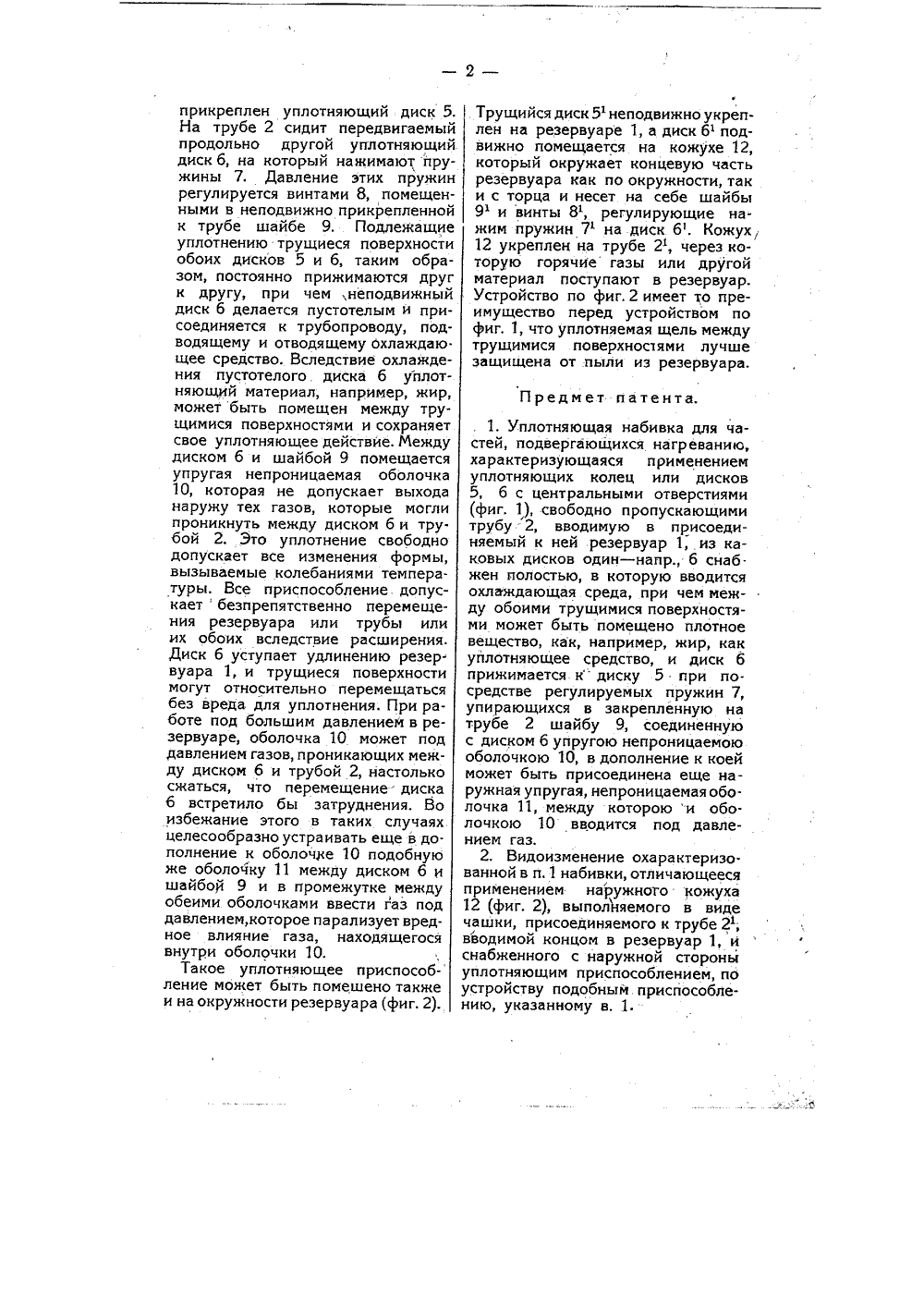

Класс. 47 22Й М 9461 ПЛТП ЗОБРТ:Н ПИСАНИЕ ей на плот и патенту. инГрузоиверк г. Магдебург щество Фрид, КруппАЮепцевеН айат),ому 27 августа 1927 г ной фирмы Акционерное обвин (Еп 1 В Едюп) иствител даче патента опубликовано 31 мая 1929 года. Действие патента распространяется на 15 лет от 31 мая 1929 года. Изобретение относится к уплотняющей набивке для таких частей, которые подвергаются нагреванию, при чем одна часть движется по отношению к другой. Главным образом, изобретение предназначается .для уплотнения вращаюших-ся резервуаров, металлургических печей и т. и когда необходимо герметически отделить внутреннее помещение от наружного. До сих пор было весьма затруднительно достигнуть герметического закрытия (отделения) таких резервуа. ров, печей и т. и. в тех местах, где уплотнение должно было быть достигнуто между частями, временно или постоянно находящимися в движении. Совершенное уплотнение между такими поверхностями весьма часто представляется чрезвычайно важным и даже необходимым, если, например, требуется предупредить утечку ядовитых газов, в особенности когда эти газы находятся под давлением. Уже было известно ранее, что плотные (густые, консистентные) вещества особенно хороши в качестве уплотняющего средства, Однако, до сих пор такие вещества не могли применяться при высокой температуре уплотняемых частей, так как они при этом разлагались и теряли свои уплотняющие качества. Изобретение же дает возможность прйменять эти вещества для уплотнения, даже и при сильном нагревании, путем искусственного охлаждения по крайней мере одной из уплотняемых (трущихся) поверхностей во избежание разложения уплотнителя. При этом обе поверхности могут, известным уже способом, быть прижаты друг к другу, Изобретение имеет целью обеспечение полной герметичности между движущимися частями даже и при сильном нагреве, и предупреждение утечки газов,На чер 1 еже фиг, 1 изображает продольный разрез предлагаемой набивки; фиг. 2 - тоже в другой форме выполнения.Во вращающийся, например, вертикальный резервуар 1 входит в осевом направлении неподвижная труба 2, через которую горячие газы поступают в резервуар, К верхней стенке впускной трубыФ Трущийся диск 5 неподвижно укреплен на резервуаре 1, а диск б подвижно помещается на кожухе 12, который окружает концевую часть резервуара как по окружности, так и с торца и несет на себе шайбы 9 и винты 8, регулирующие нажим пружин 7 на диск б, Кожух 12 укреплен на трубе 2, через которую горячие газы или другой материал поступают в резервуар. Устройство по фиг.2 имеет то преимущество перед устройством по фиг, 1, что уплотняемая щель между трущимися поверхностями лучше защищена от пыли из резервуара, Предмет патента,1, Уплотняющая набивка для частей, подвергающихся нагреванию, характеризующаяся применением уплотняющих колец или дисков 5, б с центральными отверстиями (фиг. 1), свободно пропускающими трубу 2, вводимую в присоединяемый к ней резервуар 1, из каковых дисков один - напр., б снабжен полостью, в которую вводится охлаждающая среда, при чем между обоими трущимися поверхностями может быть помещено плотное вещество, как, например, жир, как уплотняющее средство, и диск б прижимается к диску 5 при посредстве регулируемых пружин 7, упирающихся в закрепленную на трубе 2 шайбу 9, соединенную с диском б упругою непроницаемою оболочкою 10, в дополнение к коей может быть присоединена еще наружная упругая, непроницаемаяоболочка 11, между которою и оболочкою 10 вводится под давлением газ.2. Видоизменение охарактеризованной в и, 1 набивки, отличающееся применением наружного кожуха 12 (фиг, 2), выполняемого в виде чашки, присоединяемого к трубе 2, вводимой концом в резервуар 1, и снабженного с наружной стороны уплотняющим приспособлением, по устройству подобным приспособлению, указанному в 1.
СмотретьЗаявка
19039, 27.08.1927
Акц. О-во Фрид. Крупп Грузонверк
Э. Эдвин
МПК / Метки
МПК: F16J 15/40
Метки: набивка, уплотняющая
Опубликовано: 31.05.1929
Код ссылки
<a href="https://patents.su/3-9461-uplotnyayushhaya-nabivka.html" target="_blank" rel="follow" title="База патентов СССР">Уплотняющая набивка</a>
