Устройство для магнитной записи аналоговых сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

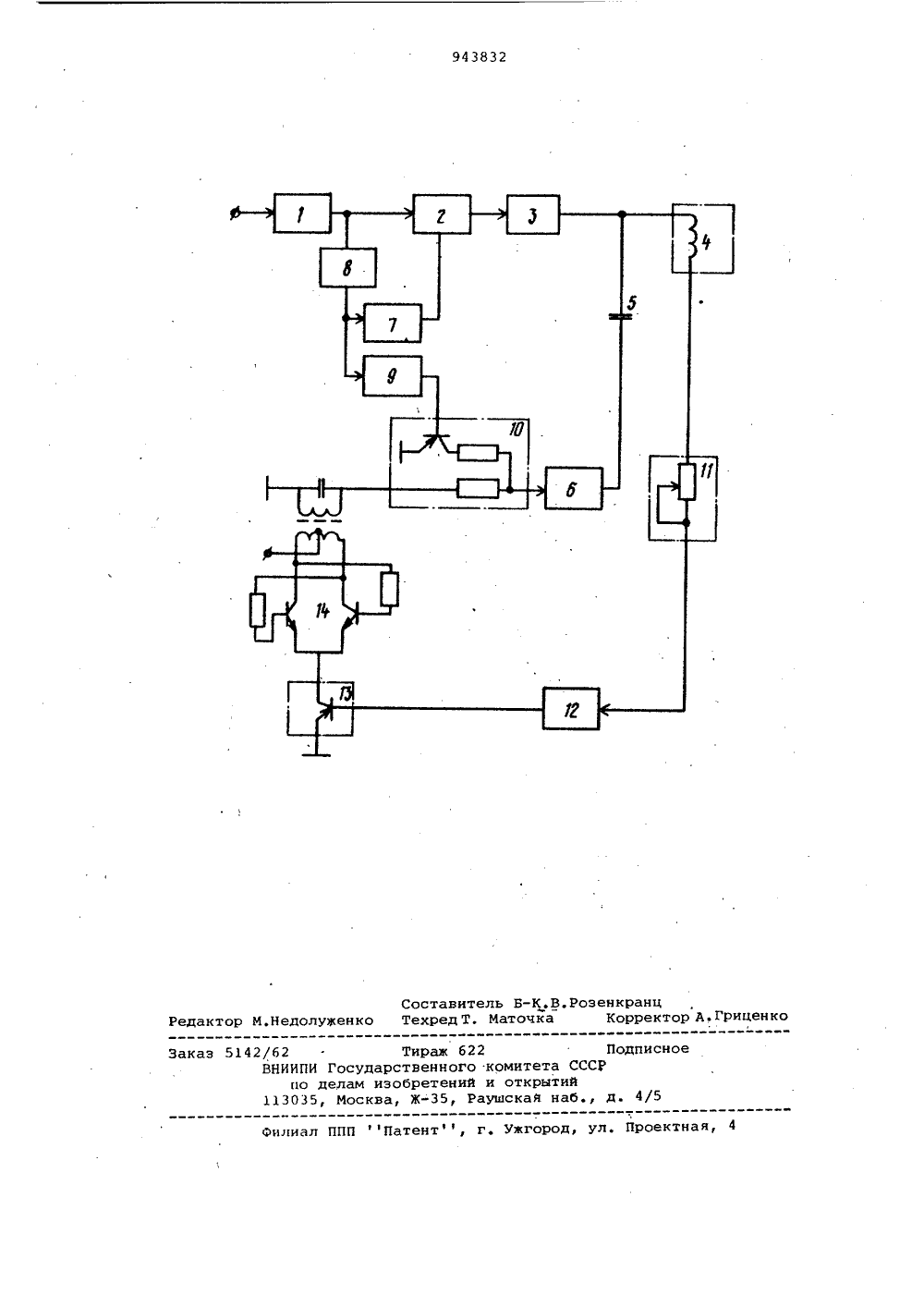

(22) Заявлено 18.08,80 (21) 2971810/18-10 (5 М.КП.З. с присоединением заявки М С 11 В 5/027 Государственный комитет СССР ио делаю изобретений н о 1 крытий(53 УДК 681. 84,001.2 (0886) Дата опубликования описания 15.07,82 В.В.Большаков, В.В.Обровец, В.Т.Щукис, Б.Е.Линник и Е.А;Наумович(54) УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ЗАПИСИ АНАЛОГОВЫХ СИГНАЛОВ Изобретение относится к магнитной записи, а именно к устройствам для магнитной записи аналоговых сигналов.Известно устройство для магнитной записи аналоговых сигналов, содержа-" щее предварительный усилитель, выход которого соединен через усилитель записи с обмоткой записывающей головки 1).Известное устройство имеет относительно простую конструкцию, однако оно не позволяет обеспечить достаточную плотность записи.Известно также устройство для магнитной записи аналоговых сигналов, содержащее предварительный усилитель, выход которого соединен через усилитель записи и первый согласующий элемент с первым концом обмотки записывающей головки, подсоединенным через разделительный. конденсатор к выходу второго согласующего элемента, селективный регулятор усиления, включенный между управляющим входом усилителя записи и выходом селективного элемента, соединенным через селективный регулятор подмагничивания с управляющим входом регулято.ва тока, и генератор тока подмагничивания, Это устройство позволяет обеспечить относительно высокую плотность записи,121.Недостаток подсобного устройства состоит в знаЧительной погрешности магнитной записи аналоговых сигналов.Цель изобретения - уменьшение погрешности магнитной записи аналоговых сигналов.Это достигается тем, что в устройство для магнитной записи аналоговых сигналов введены дополнительные регуляторы тока и выпрямитель, а второй конец обмотки записывающей, головки соединен через первый дополнительный регулятор тока с входом выпрямителя, подключенного выходом к управляющему входу второго дополнительного регулятора тока, подсоединенного к управляющему входу генератора тока подмагничивания, выход которого соединен с входом второго согласующего элемента через регулятор тока.На чертеже показано предложенное устройство для магнитной записи аналоговых сигналов, вариант.Устройство содержит предварительный усилитель 1, выход которого сое 943832динен через усилитель 2 записи и первый согласующий элемент 2 с первым концом обмотки 4 записывающей головки. Первый конец обмотки 4 записывающей головки подсоединен через разделительный конденсатор 5 к выходу второго согласующего элемента 6. Предложенное устройство содержит так же селективный регулятор 7 усиления, включенный между управляющим входом усилителя 2 записи и выходом селек- )О тивного элемента 8. При этом выход селективного элемента 8 соединен через селективный регулятор 9 подмагничивания с управляющим входом регупятора тока 10. Второй конец 5 обмотки 4 записывающей головки соединен через первый дополнительный регулятор 11 тока с входом выпрямителя 12, подключенного выходом к управляющему входу второго дополнительного регулятора 13 тока, Второй дополнительный регулятор 13 тока подсоединен к управляющему входу генератора 14 тока подмагничивания, выход которого соединен с входом второго 25 согласующего элемента 6 .через регулятор тока 10.В соответствии со спектральным составом аналогового сигнала происходит регулирование тока записи, 30 а также тока подмагничивания, При этом выпрямитель 12 вырабатывает напряжение, обеспечивающее управление генератором 14 тока подмагничивания в соответствии с током записи через обмотку 4 записывающей головки.Использование изобретения позволяет в значительной степени уменьшить погрешность магнитной записи анало- ,говых сигналов. Формула изобретенияУстройство для магнитной записи аналоговых сигналов, содержащее предварительный усилитель, выход которого соединен через усилитель записи и первый согласующий элемент с первым концом обмотки записывающей головки, подсоединенным через разделительный конденсатор к выходу второго согласующего элемента, селективный регулятор усиления, включенный между управляющим входом усилителя записи и выходом селективного элемента, соединенным через селективный регулятор подмагничивания с управляющим входом регулятора тока, и генератор тока подмагничивания, о т л и ч а ю щ е е с я тем, что, с целью уменьшения погрешности магнитной записи, в него введены дополнительные регуляторы тока и выпрямитель, причем второй конец обмотки записывающей головки соединен через первый дополнительный регулятор тока с входом выпрямителя, подключенного выходом к управляющему входу второго дополнительного регулятора тока, подсоединенного к управляющему входу генератора тока подмагничивания, выход которого соединен с входом второго согласующего элемента через регулятор тока.Источники информации,принятые во внимание при экспертизе 1. Ефимов А.П. Эапись звука иизображения, М Связьф, 1966,с. 29-35,2. Патент Японии Р 53-19923,кл, 102 Е 31323.06,78 (прототип).943832 Составитель Б-К.В.РозенкранцРедактор М.Недолуженко Техред Т. Маточка Корректор А.Гриценко аз 5 лиал ППП Патент, г. Ужгород, ул. Проектная, 4 2/62 Тираж 62 ВНИИПИ Государственногопо делам изобретений 113035, Москва, Ж, Р Подписнокомитета СССРи открытийушскаЯ наб., д. 4/5
СмотретьЗаявка
2971810, 18.08.1980
ПРЕДПРИЯТИЕ ПЯ А-3593
БОЛЬШАКОВ ВАСИЛИЙ ВАСИЛЬЕВИЧ, ОБРОВЕЦ ВЛАДИМИР ВАСИЛЬЕВИЧ, ШУКИС ВИТАС ТАДЕУШЕВИЧ, ЛИННИК БОРИС ЕВГЕНЬЕВИЧ, НАУМОВИЧ ЕВГЕНИЙ АНТОНОВИЧ
МПК / Метки
МПК: G11B 5/027
Метки: аналоговых, записи, магнитной, сигналов
Опубликовано: 15.07.1982
