Кнехт “спринт-2
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

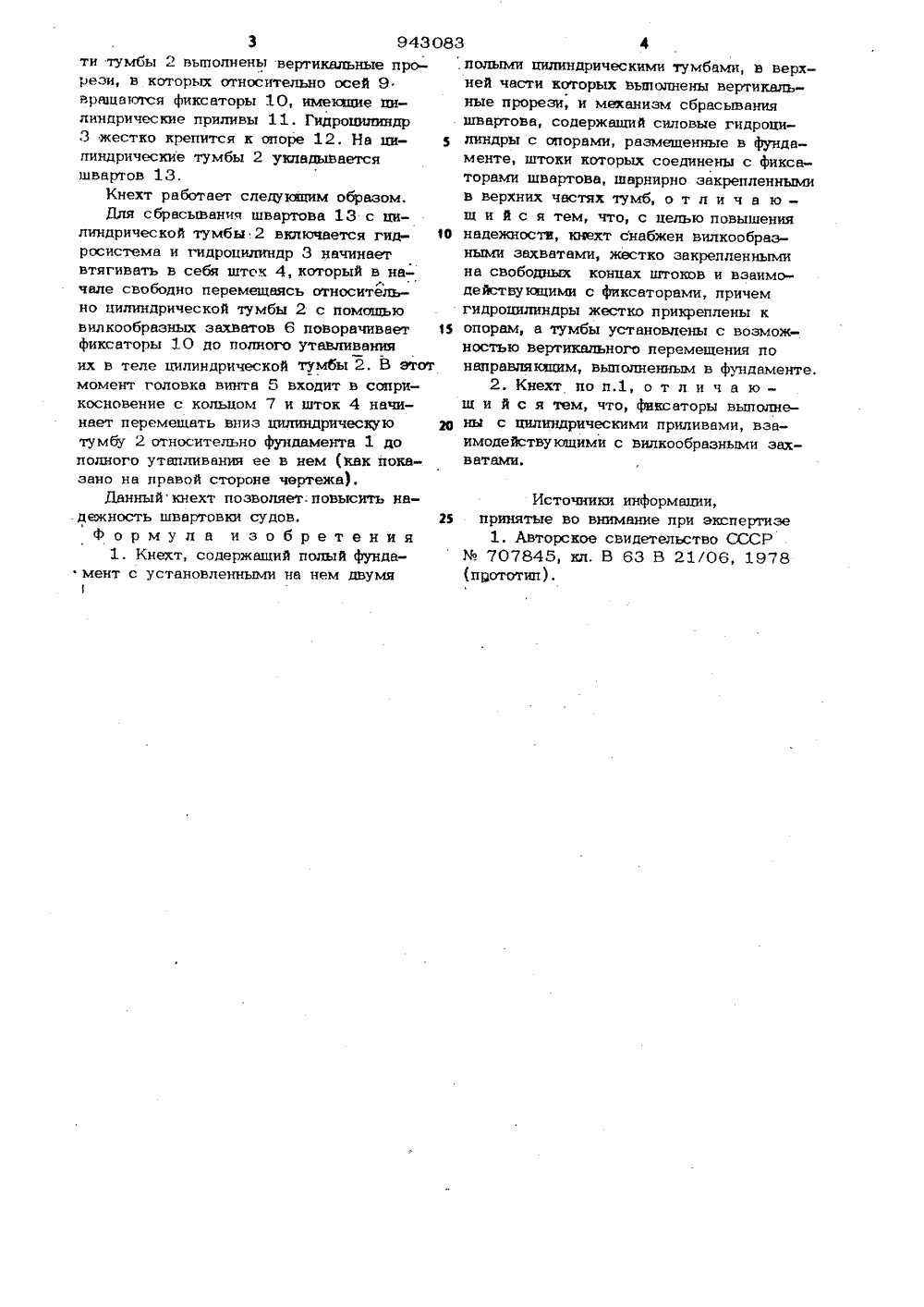

Союз СоветсннкСоцналнстнчесинаРеспублик ОЛ ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 943083(5 )М. Кл. В 63 В 21/06 3 Ъеудвретеоеый комитет СССР во аелем имбретенкЯ и отерытвЯ(72) Авторы изобретения Н, К. Сердюк и И. А. Притыкин г.Калининградский технический институт рыбн й промышленностии хозяйства(54) КНЕХТ "СПРИТ" Изобретение относится к судостроению, в частности к швартовым устройствам, используемым на судах или причалах.Известен кнехт, содержащий полый фундамент с установленными на нем двумя полыми цилиндрическими тумбами, в верхней части которых выполнены вертикальные прорези, и механизм сбрасывания швартова, содержащий силовые 1 о гидроцилиндры с опорами, размещенными в фундаменте, штоки которых соединены с фиксаторами швартова, шарнирно-закрепленными в верхних частях тумб Г 21Недостатком данного кнехта являет ся невысокая надежность в работе иэ-за сложности механизма сбрасывания швартова,Бель изобретения - повышение на- О ЛОЖНОСТИ.Указанная цель достигается тем, что кнехт снабжен вилкообразными захватами, же тко закрепленными на свободных концах штоков и взаимодействующими с фиксаторами, причем гидроцилиндры жестко прикреплены к опорам, а тумбы установлены с воэможностью вертикального перемещения по направляющим, вьтолненным на фундаменте.Кроме того, фиксаторы выполнены с цилиндрическими приливами, взаимодействующими с вилкообразными захватаНа чертеже изображен кнехт, общийвид.Кнехт состоит иэ фундамента 1, цилиндрических тумб 2 и механизма сбрасывания швартова.Механизм сбрасывания швартова содержит гидроцилиндр 3, шток 4 которого оканчивается винтом 5, обеспеччваюшим жесткую фиксацию в штоке вилкообразных захватов 6,С помощью кольца 7 и винтов 8 обес - печивается подвижное соединение штока гидроцилиндра с цилиндрической тумбой 2. В верхней части цилиндрической часИсточники информации,2 принятые во внимание при экспертизе 1. Авторское свидетельство СССР3 943083ти тумбы 2 выполнены вертикальные прорези, в которых относительно осей 9вращаются фиксаторы 10, имеющие цилиндрические приливы 11. Гидроцилиндр3 жестко крепится к опоре 12, На цилиндрические тумбы 2 укладываетсяшвартов 13.Кнехт работает следующим образом,Для сбрасывания швартова 13 с цилиндрической тумбы.2 включается гид фросистема и гидроцилиндр 3 начинаетвтягивать в себя шток 4, который в па,лчале свободно перемещаясь относительно цилиндрической тумбы 2 с помощьювилкообразных захватов 6 поворачивает 1%фиксаторы 10 до полного утавливанияих в теле цилиндрической тумбы 2. В этотмомент головка винта 5 входит в соприкосновение с кольцом 7 и шток 4 начинает перемещать вниз цилиндрическую 20тумбу 2 относительно фундамента 1 дополного утапливания ее в нем (как показано на правой стороне чертежа),Данный кнехт позволяет. повысить надежность швартовки судов.Ф о р м у л а изобретения1. Кнехт, содержащий полый фундамент с установленными на нем двумя полыми цилиндрическими тумбами, в верхней части которых выполнены вертикальные прорези, и мжанизм сбрасывания швартова, содержащий силовые гидроцилиндры с опорами, размещенные в фундаменте, штоки которых соединены с фиксаторами швартова, шарнирно закрепленными в верхних частях тумб, о т л и ч а ю - щ и й с я тем, что, с целью повышения надежности, кнехт снабжен вилкообразными захватами, жвстко закрепленными на свободных концах штоков и взаимодействующими с фиксаторами, причем гидроцилиндры жестко прикреплены к опорам, а тумбы установлены с возможностью вертикального перемещения по направляющим, выполненным в фундаменте,2.Кнехт поп.1, отличаю - ш и й с я тем, что, фиксаторы выполнены с цилиндрическими приливами, взаимодействующими с вилкообразными захватами.943083 тавитель Е. Арбузоваед М. Надь Корректор И. Муска ктор В. Бобков Заказ 4988 24 НИИ 113 ент", г. Ужгород, ул. Проектная илиал ПП Тираж 462 ПодписноеПИ Государственного комитета СССделам изобретений и открьггийМосква, Ж, Раушская наб д. 4
СмотретьЗаявка
3217228, 15.12.1980
КАЛИНИНГРАДСКИЙ ТЕХНИЧЕСКИЙ ИНСТИТУТ РЫБНОЙ ПРОМЫШЛЕННОСТИ И ХОЗЯЙСТВА
СЕРДЮК НИКОЛАЙ КОНСТАНТИНОВИЧ, ПРИТЫКИН ИГОРЬ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: B63B 21/06
Опубликовано: 15.07.1982
Код ссылки
<a href="https://patents.su/3-943083-knekht-sprint-2.html" target="_blank" rel="follow" title="База патентов СССР">Кнехт “спринт-2</a>
Способ монтажа цилиндрической конструкции на фундаменте
Номер патента: 1805198
Опубликовано: 30.03.1993
Авторы: Пепеляев, Русанов, Сухоплечев
МПК: E04G 21/14, E04H 12/28
Метки: конструкции, монтажа, фундаменте, цилиндрической
...расчетом, чтобы эти балки не закрывали имеющиеся в площадках 3 центральные проемы 10. Высота указанных опор от площадки к площадке является различной и1805198 увеличивается от нижней площадки к верхней на постоянную величину, равную монтажному зазору между установленными на опоры секциями.Затем под проем каркаса 2 на фундамент 1 подается верхняя секция 11, которую стропят за канаты 6 от электролебедок 7 и поднимают через проемы 10 площадок 3 вышеустановленных нэ верхней площадке З,опбрн 1 ях стоек 8, После этого под верхние . сек ции 11(сплошная линия на фиг. 1) подводят опорные балки 9, которые укладывают йа опорные стойки 8 так, чтобы, перекрыть проем 10 верхней площадки 3, после чего секцию 11 опускают нэ балки 3, Таким образом,...
Кнехт швартовый зюзьгина н. и.
Номер патента: 779166
Опубликовано: 15.11.1980
Автор: Зюзьгин
МПК: B63B 21/06
Метки: зюзьгина, кнехт, швартовый
...оголовка и механизм сбрасывания швартового каната с приводом, Механизм сбрасывания швартового каната содержит рычаг 2 с крюком, а тумба 1 выполнена с продольным пазом 3 и в верхней центральной части снабжена шарниром 4, ось которого расположена горизонтально. Посредством этого шарнира тумба 1 соединена с рычагом 2. Другой конец рычага 2, выполненный с крюком, шарнирно связан с приводом механизма сбрасывания каната, состоящим из штока 5 и толкателя 6. Рычаг 2 выполнен сопрягаемым со стенками паза 3 и установлен с возможностью поворота вокруг горизонтальной оси шарнира 4,Профиль рычага 2 имеет излом, сопрягаемый с выступами оголовка тумбы 1, а тор779166 Формула изобретения цовая стенка паза 3 выполнена с участком,расположенным...
Швартовая тумба
Номер патента: 1038407
Опубликовано: 30.08.1983
Автор: Зюзьгин
МПК: E02B 3/22
...паза,Кроме того, торцовая часть рычагасо стороны его шарнира выполнена по З 5профилю места опирания рычага на оголовокНа фиг. 1 изображена тумЬа, разрезпо пазу, в котором установлен рычаги тяговый трос; на фиг. 2 - то же, 40вид в плане; на фиг. 3 - разрез А-Ана фиг, 1; на фиг. 4 - тумба в моментсброса швартового каната, разрез; нафиг. 5 - то же, вид в плане,Швартовая тумба содержит цилиндри ческий корпус 1 с круглым оголовком,образующим ныступы,и механизм сбрасывания швартового каната с приводом,который содержит рычаг 2, соединенныйс корпусом 1 шарниром 3 имеющий насвободном конце крюк 4 и расположен"ный в пазу 5, Привод механизма сбрасывания содержит трос 6 закрепленныйна торце рычага 2, со стороны его шар 07 2нирного соединения,...
Кнехт
Номер патента: 707845
Опубликовано: 05.01.1980
МПК: B63B 21/06
Метки: кнехт
...с группой шарнирно сочлененных между собой рычагов 10, поворачивающихся относительно осей 11, укрепленных на цилиндрической тумбе 3. Шток гидроцилиндра непод. вижно соединен с упорным кольцом 12, спицы которого проходят сквозь продольные пазы цилиндрической тумбы 3. На цилиндрические тумбы 3 укладывается швартов 13.Кнехт работает следунпним образом.Для сбрасывания швартова 13 с цилиндри. ческой тумбы 3 включается гидросистема, и гидроцилиндр 4, находяшийся во взвешенном7078 3 ИПИ Заказ 8418/1 ж 497 Подписное состовии, имеет воэможность либо перемещать. ся вниз, либо толкать шток вверх, что затруднительно из.за наличия шлагов швартова 13 на цилиндрической тумбе 3. Поэтому гидроци. линдр 4 перемещается вниз и через тяги 9 поворачивает...
Стакан фундамента железобетонный пустотелой цилиндрической опоры
Номер патента: 1188252
Опубликовано: 30.10.1985
Авторы: Малоян, Орел, Скормин, Шурыгин
МПК: E02D 27/42
Метки: железобетонный, опоры, пустотелой, стакан, фундамента, цилиндрической
...наружный диаметр опоры.1188252 Пал Составитель ЕТехред И. ВересТираж 648Государственногоелам изобретений сква, Ж - 35, Рау Патент, г. Ужго ннКорректор Л. ПнлнпенкПодписноеета СССРкрыта йнаб., д. 4/5л. Проектная, 4 едактор Н. Киштулннеа к аз 6709/27ВНИИ коми н от шская од, у 113035, М лнал ППП Изобретение относится к строительству, а именно к конструкциям стаканных фундаментов под отдельно стоящие опоры.Цель изобретения - повышение надежности заделки опоры в фундаменте и уменьшение материалоемкости стакана.На фиг. 1 изображен стакан фундамента, вид в плане; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Стакан 1 фундамента железобетонной пустотелой цилиндрической опоры 2 включает расширяющуюся кверху полость 3,...
