Система разработки мощных крутопадающих угольных пластов

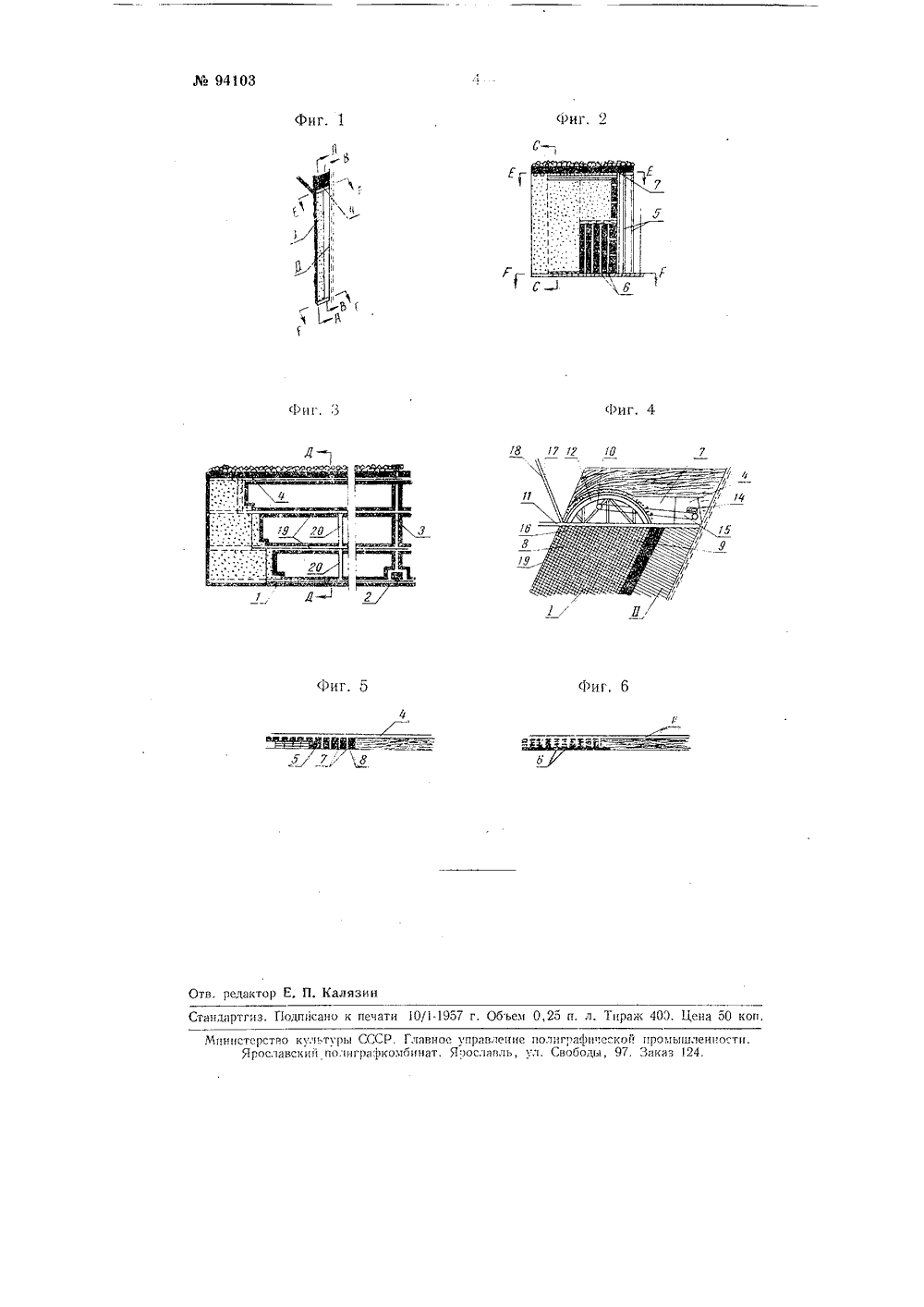

. Шелачев А, Н. Шараев, А. А и А. А, Сурн ЗРАБОТКИ МОШН УГОЛЬНЫХ ПЛЗаявлено 9 ап 4772 в Министерство угольнойСССРетспийМ 8 за 1952 г.блик Зто комбинированное использование двух известных систем разработки обеспечивает получение эффекта, выражающегося в том, что достигается возможность производительной разработки угольных пластов мощностью 7 - -10 м.На фиг, 1 схематически представлена предлагаемая система 1 в разрезе по ДД фиг. 3); на фиг, 2 - разрез по АА фиг. 1, т, е. по верхнему слою 1; на фиг. 3- разрез по ВВ фпг. 1, т, е. по нижнсму слою П; на фиг. 4 - разрез по СС па фиг. 5 - разрез по ЕЕ па фнг, 6- - разрез по РР фиг, 2Подготовка участка производится путем прохокдения основного штрска 1 с участкового квершлага 2. Для обеспечения проветривания участка по оси участкового квершлага буросбоечной машиной пробуривается вентиляционная скважина, которая в последующем расширяется и оборудуется как центральная ходовая и вентиляционная печь . Ниже уровня верхнего отработанного горизонта проходится вентиляционный штрек 4, служащий также для подачи закладки на щит. Все указанные выработки проходятся по лежаУже известна щитовая система разработки мощных крутопадающих угольных пластов, отличительной особенностью которой является ведение разработки с закладкой выработанного пространства над щитовым перекрытием без оставления цсликов угля между отрабатываемыми столбами, Зта система пригодна для разработки угольных пластов мощностью 3,5 - 7 м. Для разработки же оолее мощных пластов описанная система пе применима.Настоящее изобретение имеет целью создать систему разработки угольных пластов крутого падения, применимую для пластов мощностью 7 - 10 м. Согласно изобретению, разработку таких пластов ведут двумя слоями 1 пачками), из которых выемку угля в верхнем более мощном слое осуществляют щитовым забоем без оставления целиков угля между отрабатывасм 1.1 ми столоами и с закладкой выработанного пространства над щитовым перекрытием, а нижний менее мощный слой отрабатывают длинными столбами по простиранию также с закладкой после выемки угля в верхнем слое. 1 Х КРУТОПАДА 1 ОЩИХАСТОВ,/ ( (- гв. редактор Е. П, Калязиндписано к печати 10/1.1957 г, Обьем 0,25 п. л. Тираж 40 Х Ценатвида1 инистерстио культуры СССР. Главное управление полиграфической промышленцост Ярославский полиграфкомбинат. Ярославль, ул, Свободы, 97. Заказ 24.Подача закладочного материала на щит производится с помощью коротких транспортеров 18, устанавливаемых в ортах 7, на которые закладочный материал с транспортера 17 перегружается плужковыми сбрасывателями.Подача закладочного материала долгкна производиться систематически, без каких-либо перебоев или отставаний, чтобы не допустить понигкепия уровня заполнения надщитового пространства закладкой ниже опорной балки 9,Выемка угля под щитом производится с помощью буровзрывных работ с соблюдением той же очередности цх, что и при разработке с обрушением,После выемки угля во втором щитовом столбе элементы сводчатого метдлличсского крепления В перВОъ 1 столбс разбираются и повторно используются для крепления следующих щитовых столбов.После отработки верхнего слоя 1 пласта щитовоц системой разработки вынимается нггкгцш слой П пласта длинными столбямц по простиранию. С этой целью этаж по нижней пачке пласта разделяется промегкуточными штреками 19 на подэтажи, которые Вьшимаются лавами. Мегкду верхним слоем, выцуть 1 м щитами, ц ццжццм, вынимаемым лавами, оставляется толща угля до 0,5 м мощностью. Выемка лав производится без оставления каких-либо целиков в выработанном пространстве, для чего работы ведутся с опережением лав нижних подэтажей. Для доставки закладки в лаву и угля из лавы по промежуточным штрекам 19 используются ленточные транспортеры с верхней ц нигкнй раоочимц ветвями ленты, причем верхняя ветвь служит для транспортировки пз лав угля, а нижняя для транспортировки в лаву закладочного материала.Закладочный материал подается с участково о квершлага по центральной печи г участка, а уголь из забоев с помощью плужковых сбрасывателей псрегругкяется в передовые углеспускные скаты 20,Дацой системой разработки возможно разрабатывать пласты мощностью 7 - 10 л и углах падения 55 ц более,Предмет изобретения1. С 11 стсмя разработки мощных крутопадающцх угольных пластов с закладкой, о т л и ч я ю щ а я с я тем, что пласт От 1 гябятыВяют дВумя слоями; верхний, более толстый слой - щцтамц с зякладкоц, а нижний, топкий слой - длиннымц столбямц по п 1 гостц 1 гянцю с закладкой.2, Способ крепления потолочццы над щитовым столоом при осуществлении системы разработки по п. 1, отличающийся тем, что рамы сводчатой металлическоц крепи рассечки устанавливают на опорные металлические балки, одним концом задслывясмые в кровле пласта, а другим покоящиеся на уступе угля нижнего слоя.3. Прием осуществления способа по п, 2, о т л и ч а ю щ и й с я тем, что для усцлс;1 ця крепи применяют дополнительные металлические балки, которые укладывают по простцрашцо в вершине угла, образованного спорными балками и кровлей пласта, и поддерживают канатами, опущенными по скважинам с поверхности илц с выработок верхнего этажа.
