Нож для машинного срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

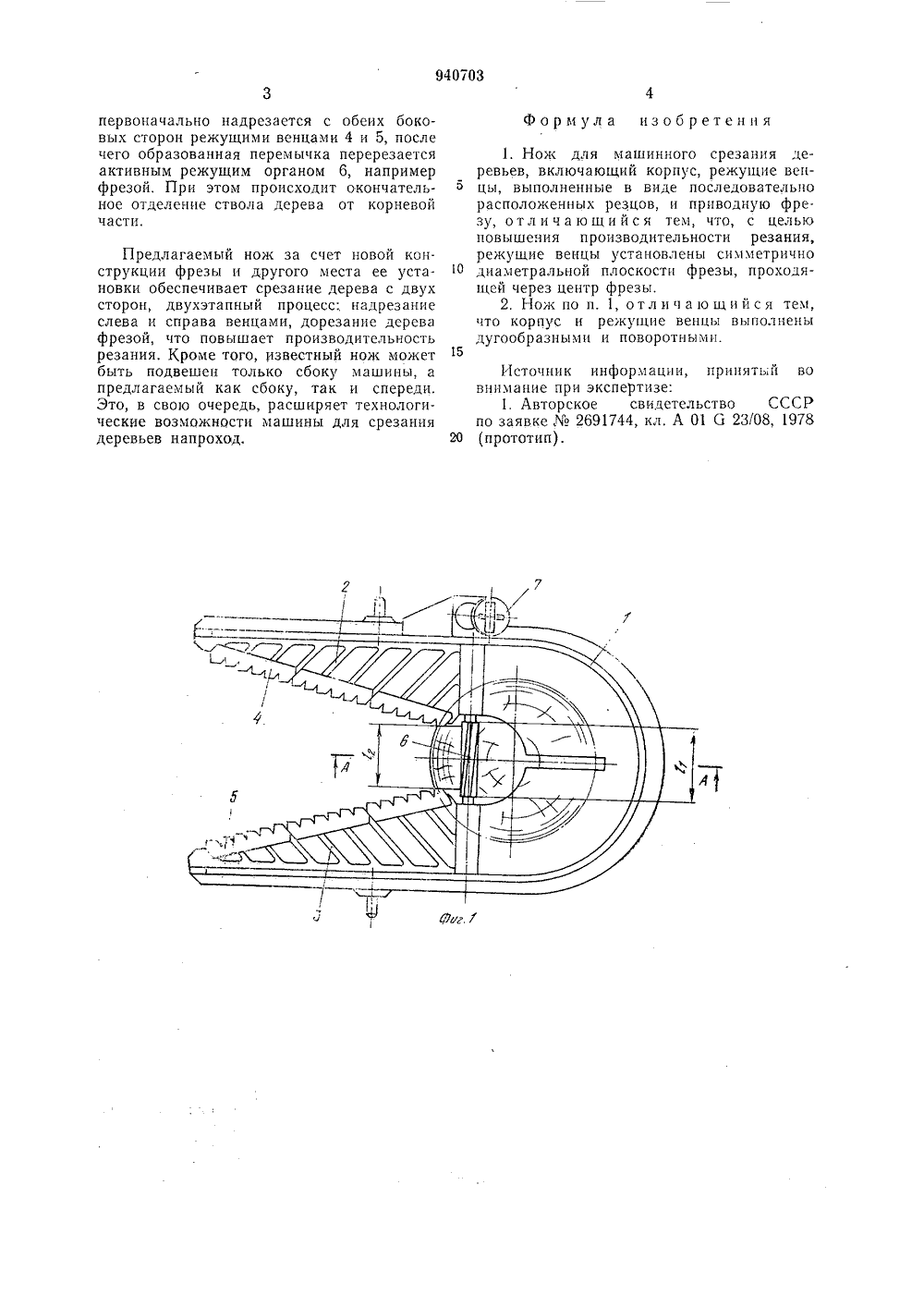

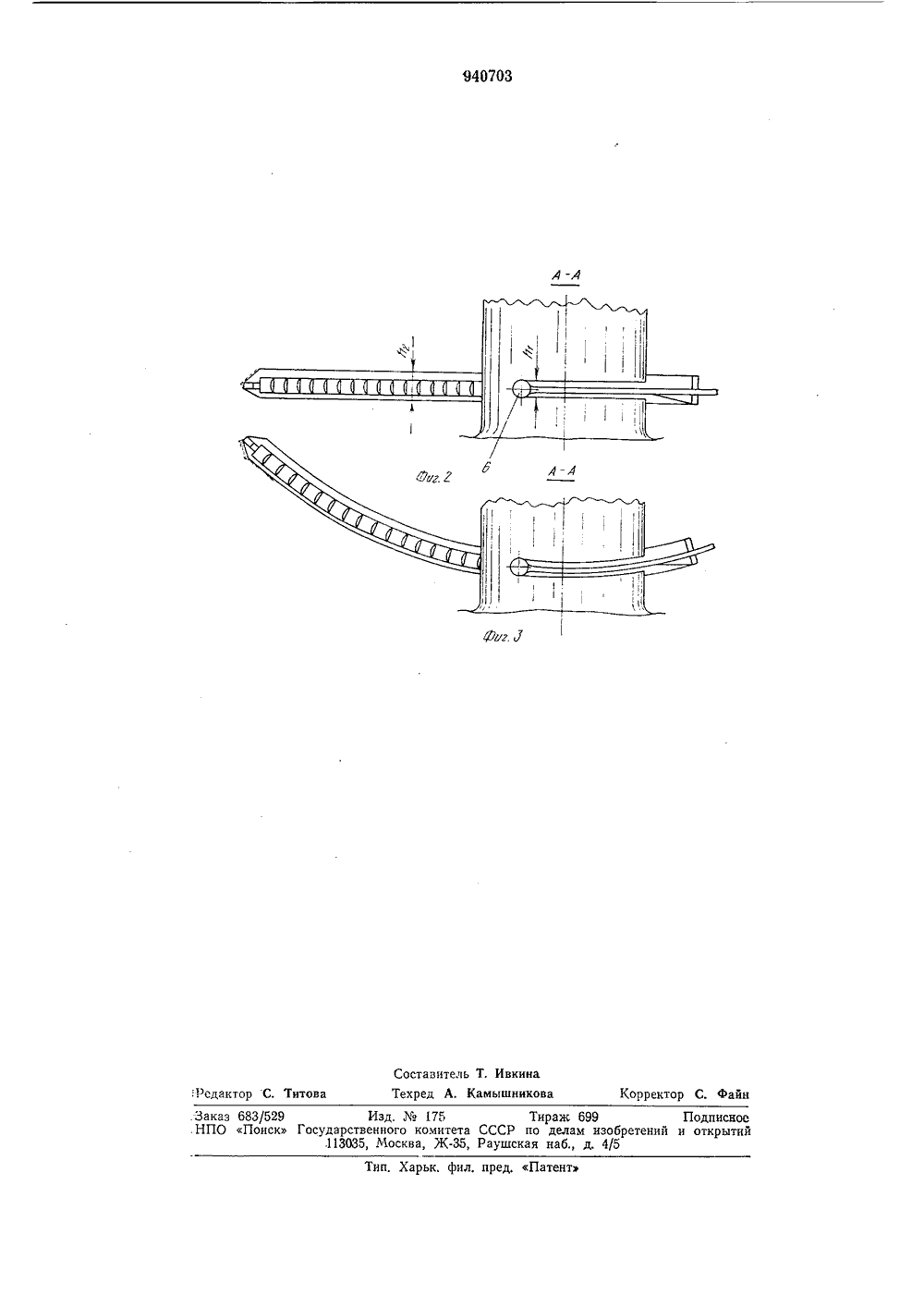

О П И С А Н И Е (11)940703ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(43) Опубликовано 07.07,82. Бюллетень25 (45) Дата опубликования описания 07.07.82елам изобретени н открытий 72) Авторы изобретения Ж-:еЪу 1С. Литкевич Н. Н. Горбачев, А, С, Залкинд, Ви В, П. Ермольев 1) Заявител тельскии механизаци Центральныи научно-исследопроектно-конструкторский инстит и энергетики лесной промыш енности;(54) РЕВ ДЛЯ МАШИННОГО СРЕЗАНИ к срез ающимльных машин ив лесной проножа.5 При пус 1, 5 выпол дачи по Изобретение относитсяустройствам лесозаготовитеможет быть использованом ышленности.Известен нож для машинного срезаниядеревьев, включающий корпус, режущиевенцы, выполненные в виде последовательно расположенных резцов и приводнуюфрезу 1.Недостатком известного ножа является,низкая производительность ввиду того, чтопроцесс резания им древесины растянут натри этапа: надрезание дерева венцом, надрезание фрезой и дорезание дерева венцом.Целью изобретения является повышениепроизводительности резания,Достигается это тем, что режущие венцы установлены симметрично диаметральной плоскости фрезы, проходящей черезцентр фрезы.Корпус и режущие венцы могут бытьвыполнены дугообразными и поворотными.На фиг. 1 изображен нож для машинного срезания деревьев, вид сверху; нафиг. 2 - разрез А - А на фиг. 1; на фиг. 3 -то же, при выполнении корпуса и режущих венцов дугообразными и поворотными.Нож для машинного срезания деревьеввключает в себя корпус 1, правое 2 и левое 3 полотна с режущими венцами 4 и 5,выполненными в виде последовательно расположенных резцов, и активный режущий орган 6, например фрезу, установленную за режущими венцами 4 и 5 в их плос кости, причем длина фрезы перекрываетрасстояние между последними резцами,Привод фрезы 6 осуществляется, например, от гидромотора 7 через коническую пару, одна из шестерен которой смонтироо вана на ведущем валу гидромотора, а вторая - на валике, соединенном с фрезой и установленном в подшипниках, смонтированных в проточке корпуса и полотнах 1подаче ножа с поворотом его корполотна 2 и 3 и режущие венцы 4 и иены изогнутыми в направлении по- радиусам их поворота.Нож для машинного срезания деревьев 20 работает следующим образом.Машинист-тракторист направляет ножна дерево, а затем машиной надвигает его, В работу при этом могут вступать оба полотна 2 и 3 одновременно при большом 25 диаметре и симметрично расположенномотносительно ножа дереве; одно нолотно 2 или 3 - при эксцентричном расположении дерева; фреза 6 с полотном 2 или 3 или только фреза 6 - при малом диаметре деЗ 0 рева. При большом диаметре дерева онопервоначально надрезается с обеих боковых сторон режущими венцами 4 и 5, после чего образованная перемычка перерезается активным режущим органом 6, например фрезой. При этом происходит окончательное отделение ствола дерева от корневой части. Предлагаемый нож за счет новой конструкции фрезы и другого места ее установки обеспечивает срезание дерева с двух сторон, двухэтапный процесс: надрезание слева и справа венцами, дорезание дерева фрезой, что повышает производительность резания. Кроме того, Известный нож может быть подвешен только сбоку машины, а предлагаемый как сбоку, так и спереди. Это, в свою очередь, расширяет технологические возможности машины для срезания деревьев напроход. Формула изобретения 1, Нож для машинного срезания деревьев, включающий корпус, режущие венцы, выполненные в виде последовательно расположенных резцов, и приводную фрезу, отличающийся тем, что, с целью повышения производительности резания, режущие венцы установлены симметрично диаметральной плоскости фрезы, проходящей через центр фрезы.2. Нож по и. 1, отличающийся тем,что корпус и режущие венцы выполнены дугообразными и поворотными.15Источник информации, принять й во внимание при экспертизе: 1, Авторское свидетельство СССР по заявке М 2691744, кл. А 01 6 2308, 1978 20 (прототип)..НПО Поиск Государственного комитета СССР по делам изобретений и открытий
СмотретьЗаявка
2961863, 21.07.1980
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭНЕРГЕТИКИ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ
ГОРБАЧЕВ НИКОЛАЙ НИКОЛАЕВИЧ, ЗАЛКИНД АБРАМ СОЛОМОНОВИЧ, ЛИТКЕВИЧ ВЛАДИСЛАВ СТЕПАНОВИЧ, ЕРМОЛЬЕВ ВАЛЕРИЙ ПЕТРОВИЧ
МПК / Метки
МПК: A01G 23/08
Метки: деревьев, машинного, нож, срезания
Опубликовано: 07.07.1982
Код ссылки
<a href="https://patents.su/3-940703-nozh-dlya-mashinnogo-srezaniya-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Нож для машинного срезания деревьев</a>
