Генератор импульсов

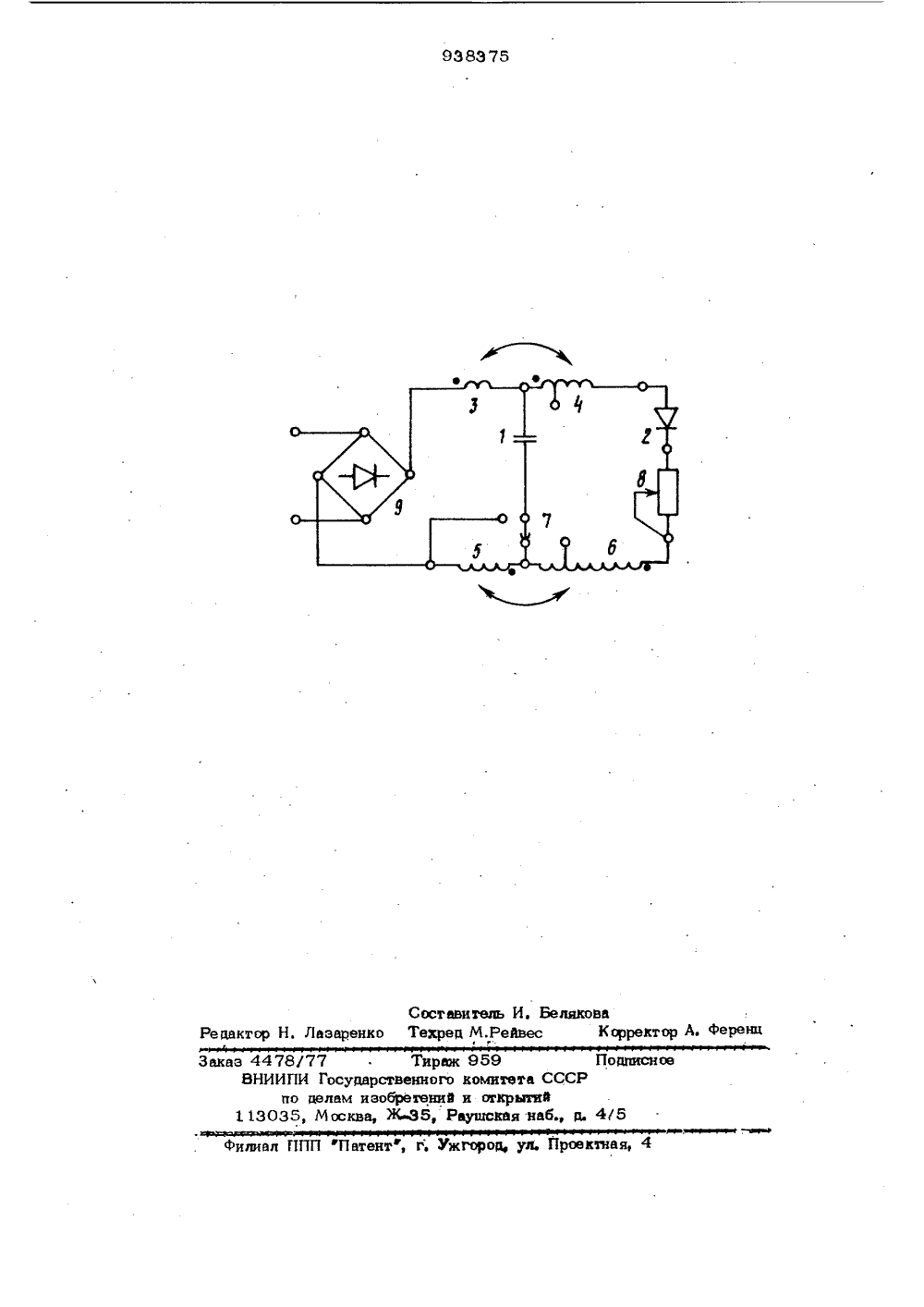

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТВЛЬСТВУ. Союз Советских Социалистических Республик п 938375(51) М. Кл. Н 03 К 3/53 с присоединением заявки %В 3 ЬударетюыЯ кемнтет ИФР аа деам зобретенЯ н етротЯ(54) ГЕНЕРАТОР ИМПУЛЬСОВ 1Изобретение относится к импульсной технике н может быть использовано, например, для электролиза пере.менным током с постоянной составлякхцей, задержки импульса на срабатывание реле и расширения импульса.Известен генератор импульсов, содер- жвщий накопительный конденсатор, подключаемый через обмотки трансформатора, резистор в диод к источнику питания, параллельно конденсатору и одной из обмоток трансформатора включен разряд-. ный коммутатор 1.Однако в цепи нагрузки данного генератора не используется постоянная состав 15 ляющая тока источника.Известен генератор импульсов, содер жаший двухсекционный дроссеаь, промежуточный вывод которого через конденсатор подключен к первой шине источникао йитания, первый вывод дросселя через ткристор (управляемый коммутатор) подключен к второйшине источника питания, второй вывод дросселя через другой кондеи- . 2свтор и обмотку трансформатора подключенк первой шине источника питания 2.Однако схема известного генератораслсекна, так квк содержит в своем составе управляемый коммутатор.Бель изобретения - упрощение генератосе.Бель достигается тем, что в генераторимпульсов, содержвпай двухсекционныйдроссель, промежуточный вывод которогоподключен к первой обкладке конденсатора, вторая обкладка конденсатора подключена к одному выводу источника питания,первый вывод двухсекционн ого дросселяподсоединен к другому выводу источникапитания, а второй вывод через дополнительный вентиа - к второй обкладке конденсатора,На чертеже представлена принципиальнаяя электрическая схема генератора импуа сов.Генератор импульсов содержит конденсатор 1, диод (вентиль) 2, дроссель ссекциями 3 и 4, нагрузку в виде секций3 9383 5 и 6 обмотки реле, переключатель 7, режстор 8, источник 9 питания. Источникач питания может быть однополупериодный выпрямитеаф или напряжение постоянного тока, иа генератор импульсов одно го знака.Генератор работает следующим образом.Рассмотрим сначала включение его на источник 9 цсстоянной ЭДС с такой же полярностью как у выпрямителя и пред положим условия. апериодическнх переходных процессов. В первый момент сопротивление конденсатора 1 равно нулю, а в секциях 3 и 5 возникают индуктиро-ванные ЭДС, направленные против ЭДС 15 источника 9 и делающие равным нулю ток через конденсатор 1. Из-эа наличия вейтиля 2 индуктированные ЭДС в секции 4 дросселя и секции 6 обмотки реле, действуя согласно, не могут создать свою составляющую тока через конденсатор 1. Вследствие этого предотвращается короткое замыкание взаимных индуктивностей в секциях дросселя и реле (при нулевом сопротивлении режстора 8), Ток, который г 5 обозначим 4 у, может возникнуть после первого момента только через секцию 3 дросселя, конденсатор 1 и секцию 5 реле, причем будет возрастать до максимума и затем снижаться до нуля. Этот Зо первый этап переходного процесса характеризуется уменьшением индуктивных ЭДС и ростом напряжения на конденсаторе 1, пока последнее станет больше суммы мгновенных значений индуктивных35 ЭДС в секциях 4 и 6,вызвав поэтому ток через вентиль 2, или пока такой ток воэникает потому, что сумма индуктивных ЭДС всех секций дросселя и реле станет меньше ЭДС источника.Упомянутый ток 1 у будет наростать быстрее, чем ток при включении всех индукпвностей и при отсутствии конденсатора 1, если доля обтекаемых током 4 витков будет равна или. меньше 50%,Второй этац переходного процесса начинается с открытия вентиля 2 и появления тока в секциях 4 и 6, а заканчивается прекращением тока в конденсаторе 1 и созданием установившихся ампервит 50 ков.При идеализированном (без искры) отключении генератора от источника 9 постсинной ЭДС вся энергия, запасенная в конденсаторе 1, а также во всех секциях дросселя и рею, расходуется на поддер 55 жанне тока в контуре: конденсатор 1- секция 4 дросселя - вентиль 2 - резистор 8 (если он есть) - секция 6 реги. Поскольку активное сопротивление обмотки реле относительно большое, то преоб-ладающая часть упомянутой запасеннойэнергии расходуется на длительную задержку реле в сработанном состоянии.Если такую задержкч желательно сделатьмаксимальной, то разрядный ток в упомянутом контуре должен быть апериодическим, и в этом иногда может помочьвключение регулировочного режстора 8.Нагрузка мажет представлять собойне только секции обмотки реле и можетбыть включена самым различным образом а именно: или,как показано на чертеже (для расширения импульса путемболее раннего появления и более позднего окончания), или псследовательно свентилем ( для задержки импульса на срабатывание реле), или последовательно с конденсатором, когда по нагрузке может про,текать только ток заряда конденсатора, илито же, но когда может протекать как токзаряда, так и ток разряда конденсатора(электролиз переменным током с постоянной составляющей) и т.д,Если нагрузка обладает достаточнойиндуктивностью, то ее можно использоватьв схеме генератора в качестве дросселя.Часть переключений режимов работынагрузки может осуществляться с помощью переключателя 7,Таким образом, предлагаемая схема генератора является более простой, чем известные, так как не содержит управляемых коммутаторов.ф ормула изобретенияГенератор импульсса, содержащий двухсекционный дроссель, промежуточный вывод которого подключен к первой обкладке конденсатора, вторая обкладка конденсатора подключена к одному выводу источника питания, о т л и ч а ю щ и й с ятем, что, с целью упрощения, первый вывод двухсекционного дросселя подсоединенк другому выводу источника питания, авторой вывод через дополнительный вентиж к второй обкладке конденсатора.Ъ,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 5089 12 е кл Н 03 К 3/53 ф 19722. Авторское свидетел ство СССРМ 702492, кл. Н 03 К 3/53, 1978Составитель И, БеляковаРедактор Н, Лаэаренко Танкред М.Рейвес Корректор А. ферендЗакаэ 4478/77 Тираж 959 Подписное ИНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раущская наб., д, 4(5 филиал ППП фПатентф, г; Ужгород, ул. Проектная, 4
