Устройство для транспортирования плодов при сортировании

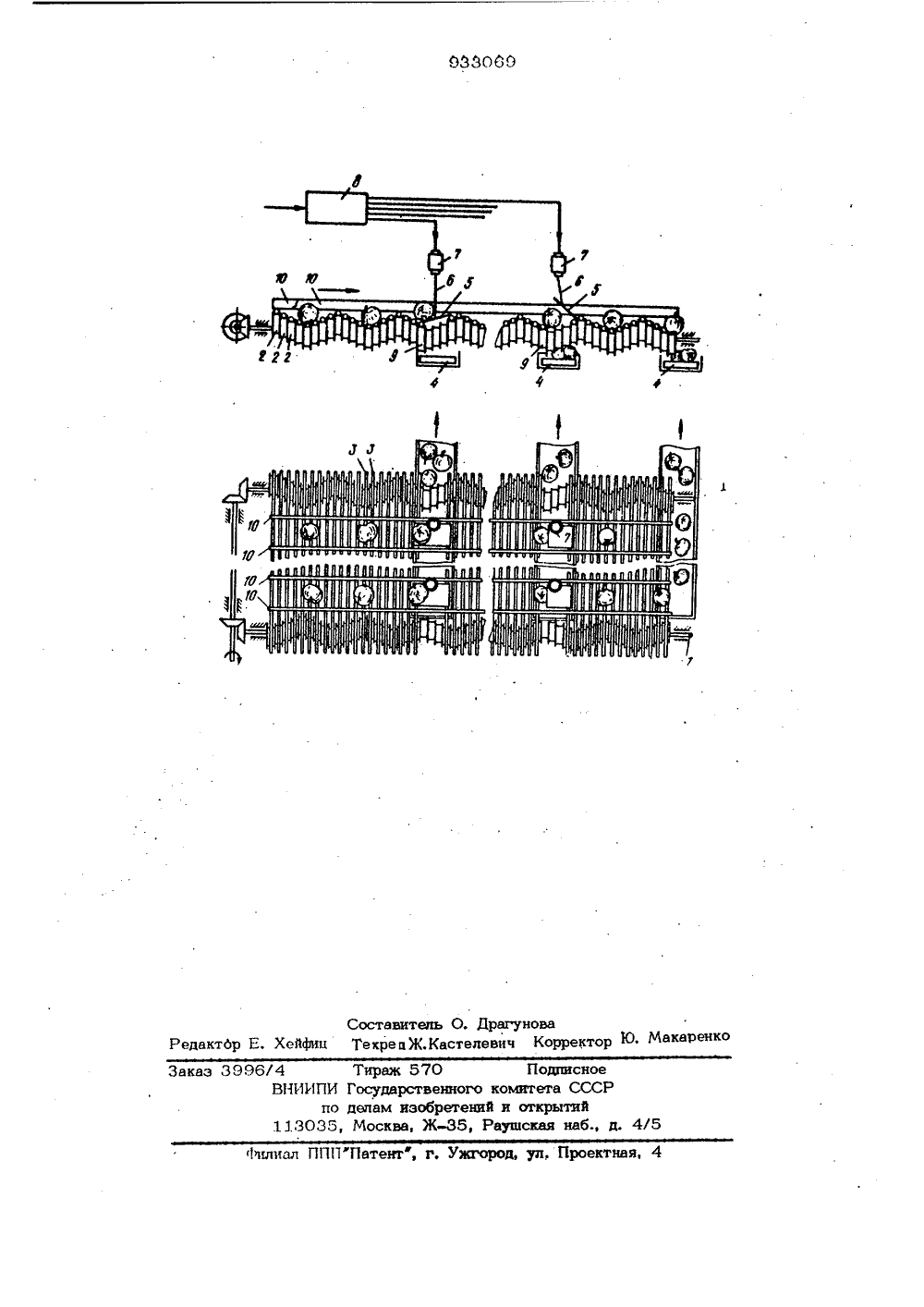

В 65 4 33/06 ио делам изобретений и открытий(53) УДК 621. .867 Л 2 (088.8) Дата опубликования описания 07,06,82(54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ ПЛОДОВ ПРИ СОРТИРОВАНИИ Изобретение относится к технике послеуборочной обработки плодов и может быть использовано в пищевой промышленности и сельском хозяйстве,Известно устройство для транспортирования плодов, содержащее прутковое полотно, опирающееся на волнообразные элементы, выполненные в виде установленных на валах со смещением один относительно другого эксцентриков с ребордами, и приемные транспортеры 1.1 О Недостатком данного устройства . является то, что каналы сходят с устройства на приемные транспортеры лишь в конце15 этого устройства, Применение каких-либо захватов для снятия плодов непосредственно с устройства в различных его частях и перепоса в соответствующие приемные устройства значительно усложняет устройство и приводит к дополнительным повреждениям плодов.Цель изобретения - обеспечение более качествсшюго сортирования. Для достижения этой цели в устройстве для транспортирования плодов при сортировании прутковое полотно разделено на несколько участков с образованием между ними поперечных каналов, размещенных в месте расположения приемных транспортеров и снабженных шарнирно укрепленными заслонками, сблокированными с системой их автоматичоского управления, для транспортирования плодов на соответствующий приемный транспортер.На чертеже схематически изображено устройство в двух проекциях.Устройство содержит валы 1, закрепленные на них со смещением друг отис сительно друга эксцентриков 2 с ребордами и прутки 3, свободно опирающиеся на эксцентрики; каналы, расположенные между прутками над приемными транспортерами 4, перекрыты заслонками 5, Один конец каждой заслонки обогнут вокруг второго по ходу движения плода граничного прутка, а второй ее конецсвободно лежит на первом граничном прутке. Заслонки 5 присоединены через тягу 6 к электромагнитным тяговым элементам 7, которые соединены с блоком 8 управления заслонками. Эксцентрики 9 имеют больший, чем другие, эксцентриситет. Планки 10 делят транспортирующее полотно на ручьи.Устройство работает следующим образом.Синхронно вращающиеся волнообразные элементы то поднимают, то опускают прутки, образую движущуюся волну. Плод, находящийся в углублении волны, перекатываясь, движется со скоростью движения волны между соседними планками 10. В блок 8 управления заслонками поступает информация (сигнал) о классе этого плода, о необходимости направить его на один из приемных транспортеров 4, соответствующий классу этого плода (информация может поступать от измерительной станции при автоматическом сортировании или от человека при полуавтоматическом). В момент подхода плода к заслонке, закрывающей этот транспортер, блок 8 посылает сигнал на электромагнитный тяговый элемент, который через тягу 6 открывает эту заслонку. Плод попадает на транспортер, и заслонка закрывает промежуток.Эксцентрики 9 поднимают прутки, на которые опираются незакрепленные кон цы заслонок, на большую,чем другие прутки, высоту, обеспечивая тем самым более крутой наклон заслонок. При движении к заслонке, которая открывает и пропускает его на приемный транспортер, плод проходит по предыдущей заслонке, что обеспечивает надежное пьремещение плода по этой заслонке дажев случае, если он попадает на нее какймлибо. плоским местом, например яблокоуглублением в месте чашечки или плодоножки.Таким образом, использование новыхэлементов в устройстве обеспечивает 30 транспортирование плодов на соответствуюшие приемные транспортеры.формула изобретения15Устройство для транспортированияплодов при сортировании, содержащеепрутковое полотно, опирающееся на волнообразные элементы, выполненные в 20 виде установленных на валах со смешениемодин относительно другого эксцентриковс ребордами, и приемные транспортеры,о т л и ч а ю щ е е с я тем, что, сцелью обеспечения более качественного 25 сортирования, прутковое полотно разделено на несколько участков с образованиеммежду ними поперечных каналов, размешенных в месте расположения приемныхтранспортеров и снабженных шарнирно зй укрепленными заслонками, сблокированнымис системой их автоматического управле.ния, для транспортирования плодов насоответствукяций приемный транспортер.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССРЗака 6/4 Тираж 570 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13,3035, Москва, Ж, Раушская наб., д 1 щлиал ППП "Патентф, г. Ужгород, ул, Проектная, 4
